Câbles JST

Connecteurs JST sont des câbles de connexion électriques du fabricant J.S.T. Mfg. Co. (Japan Solderless Terminal), dont le domaine d'application principal réside dans la connexion sans soudure de cartes et de connecteurs. Ils sont principalement utilisés dans des appareils électroniques tels que les ordinateurs, les téléphones mobiles, les téléviseurs ou les imprimantes.

À quoi servent les connecteurs JST ?
Les câbles JST sont de vrais couteaux suisses. Ils sont des connexions populaires dans le domaine du DIY ainsi que dans l'industrie.
Voici quelques applications typiques des connecteurs JST :

- Maquette (télécommandes, drones)
- Appareils électroniques (smartphones, tablettes, ordinateurs portables)
- Industrie automobile (capteurs, unités de contrôle)
- Systèmes d'éclairage (bandes LED, éclairage public)
- Outils électriques

Quels types de connecteurs JST existent ?
Il existe une grande variété de séries et de sous-catégories de connecteurs JST. Le terme « JST » est souvent utilisé à tort de manière générale pour désigner un petit connecteur électrique blanc monté sur des cartes de circuit imprimé. En réalité, les câbles et connecteurs JST existent dans de nombreuses séries avec différents espacements entre les broches. « JST » fait uniquement référence au type de connexion caractéristique sans soudure (Japan Solderless Terminal) que tous partagent. Les suffixes qui suivent (par exemple -XH) désignent la forme et le style du connecteur. De plus, des combinaisons de lettres et de chiffres distinguent la forme et la taille du boîtier, ce qui donne un grand nombre de types de connecteurs différents.

Voici quelques types courants :

JST-PH : L'une des connexions JST les plus utilisées. Ces connecteurs ont un pas de 2,0 mm. On les trouve souvent dans les batteries pour véhicules télécommandés et autres appareils électroniques.

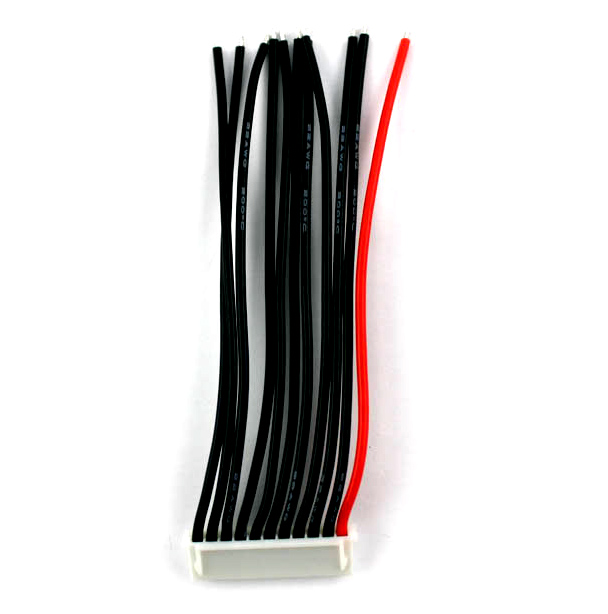

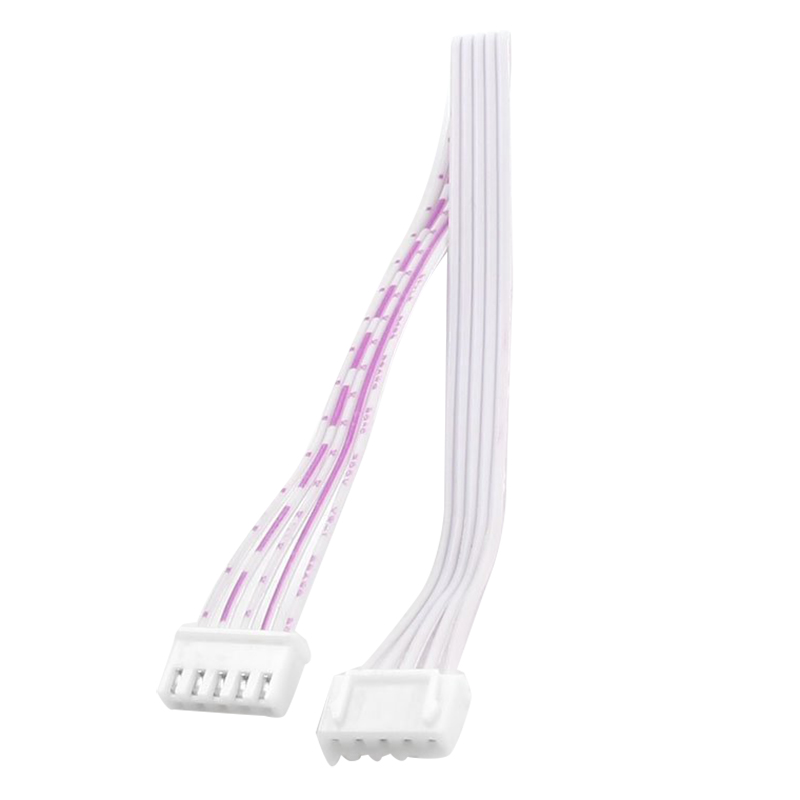

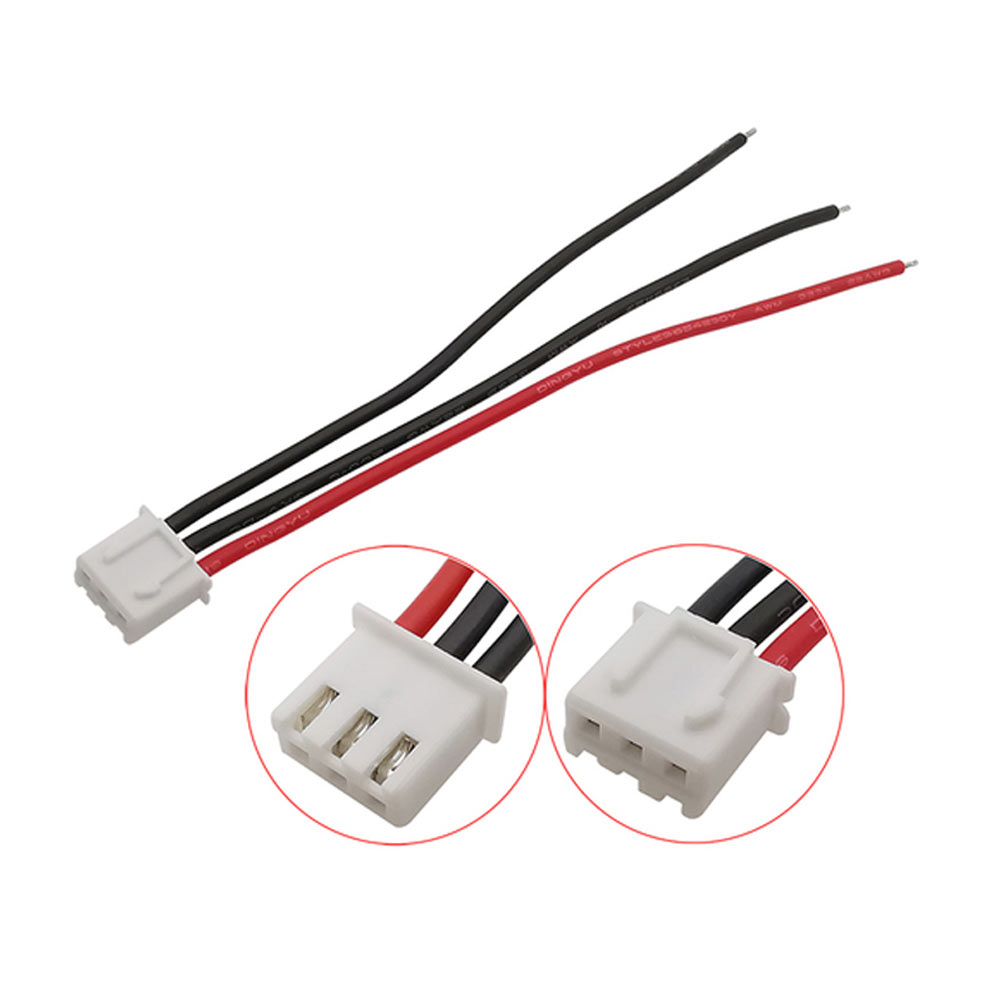

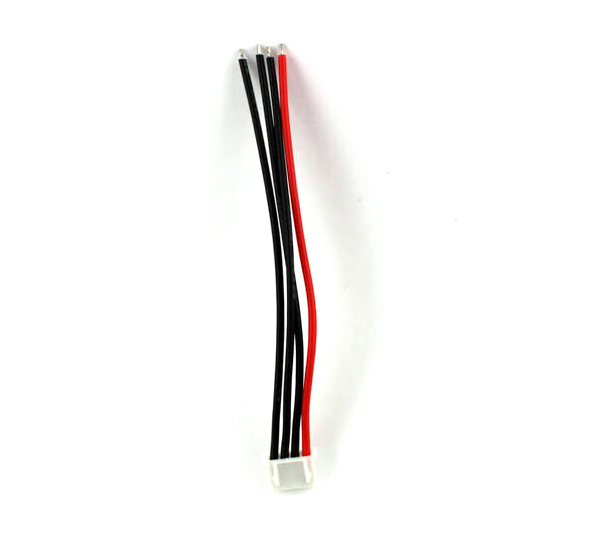

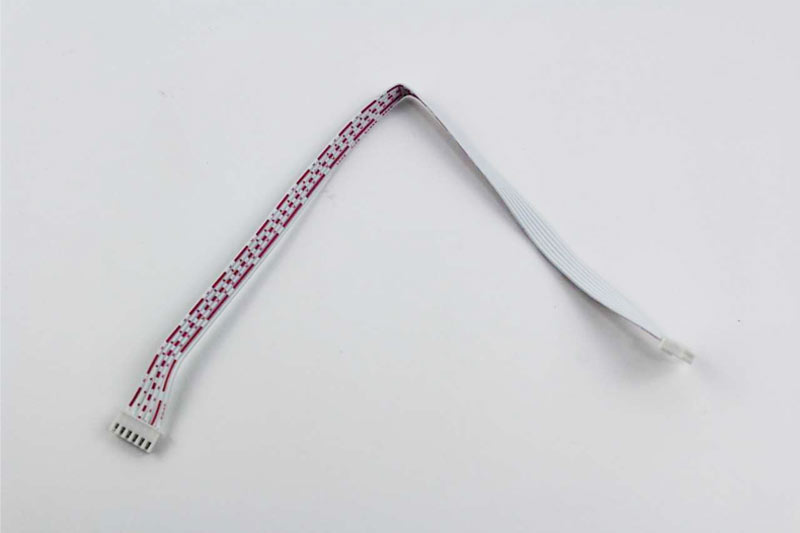

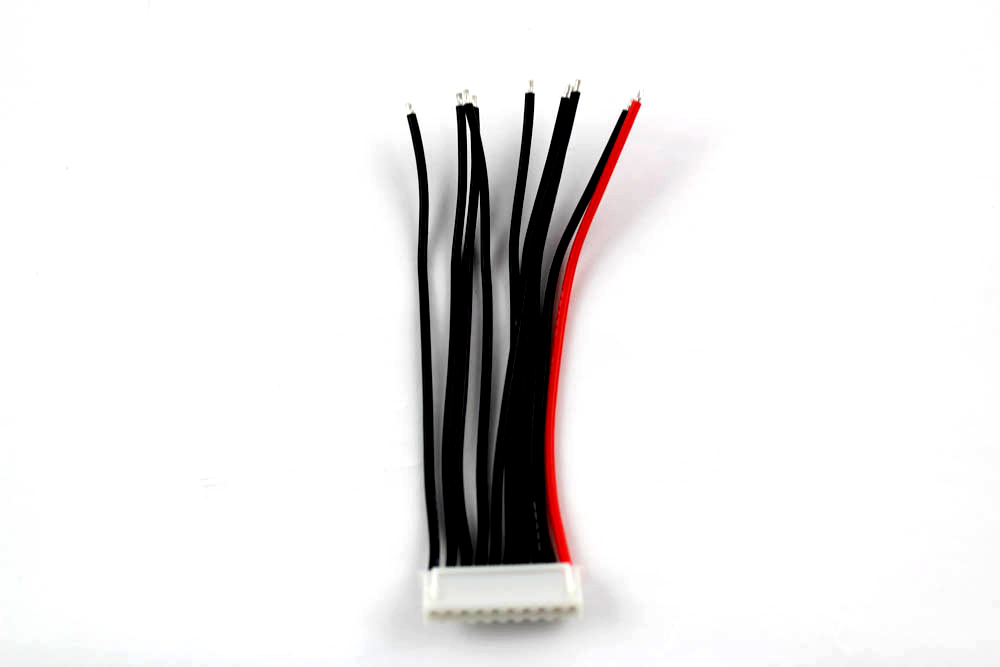

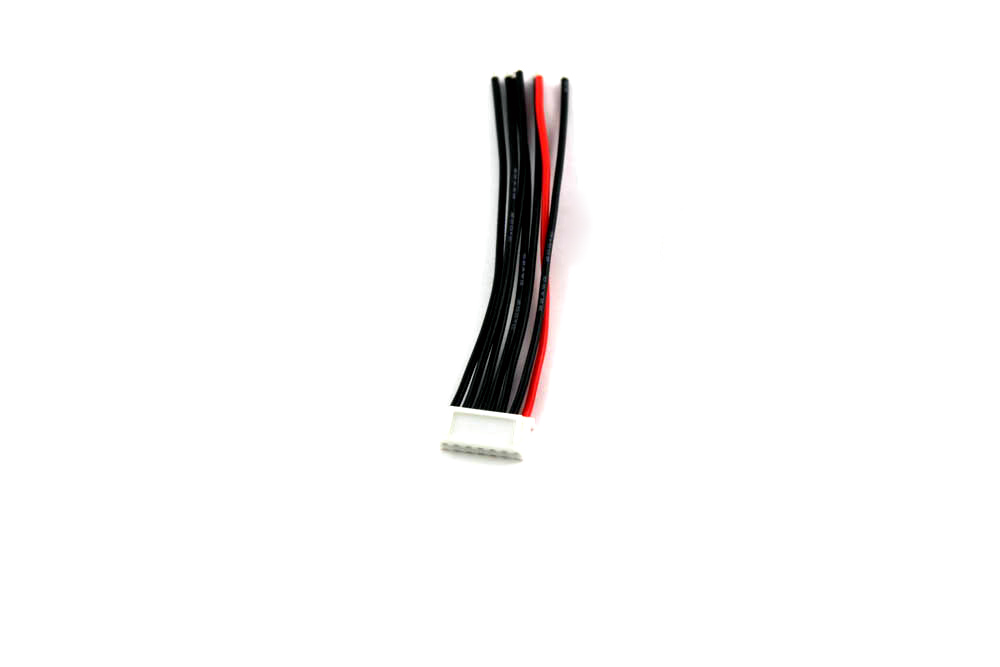

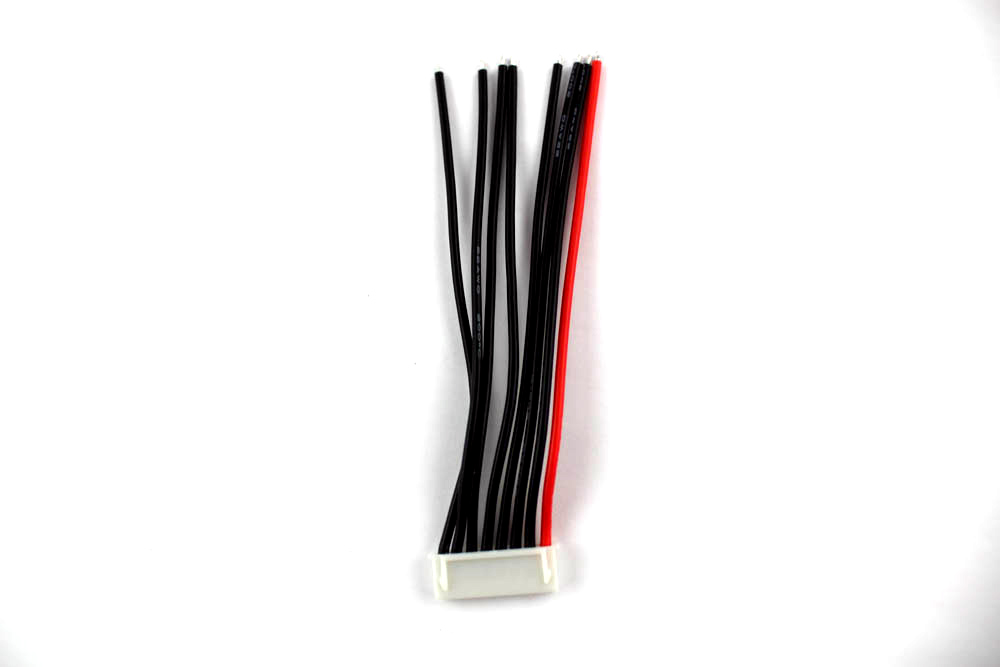

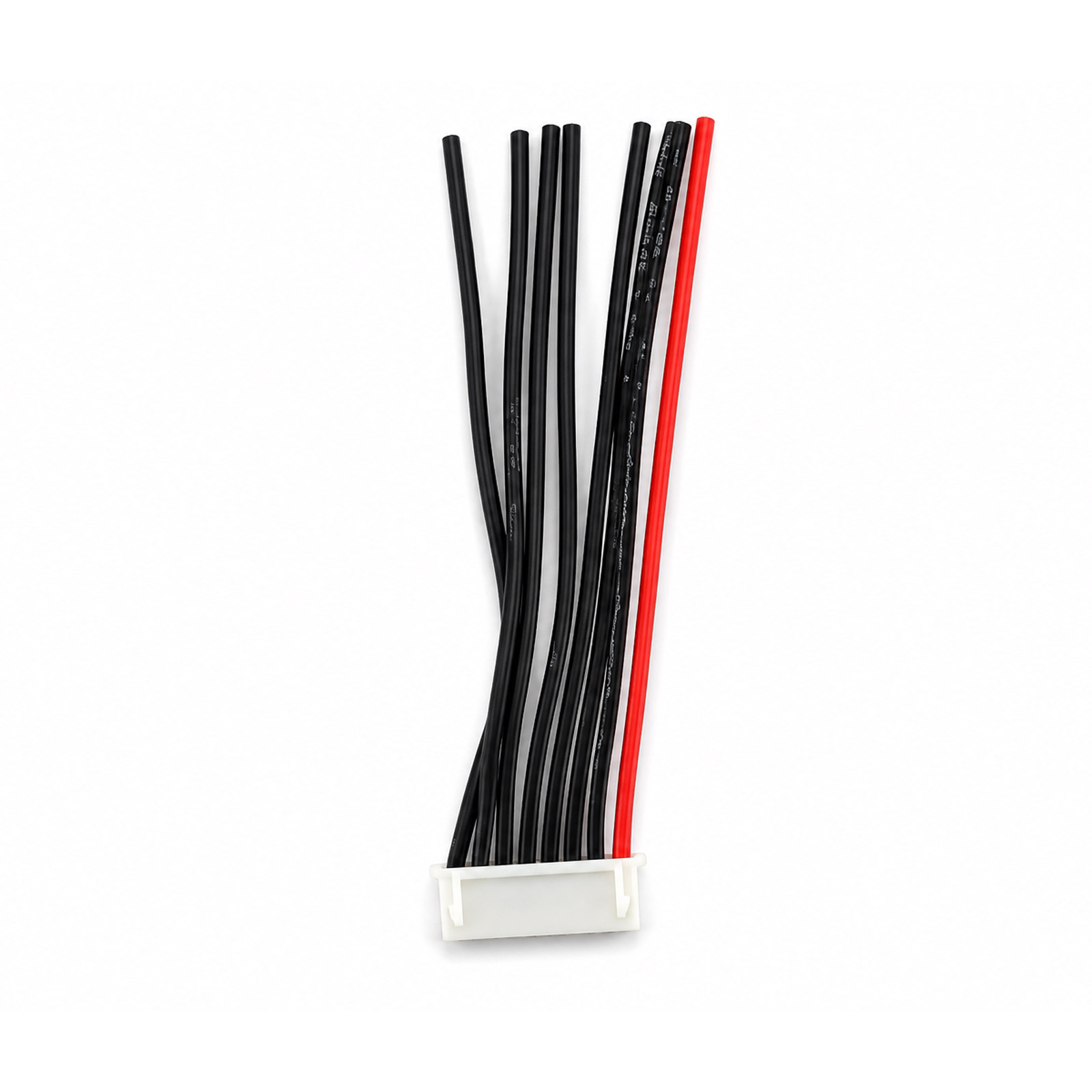

JST-XH : Ces connecteurs ont également un pas de 2,5 mm et sont fréquemment utilisés pour les connexions d'équilibrage des batteries lithium-polymère (LiPo).

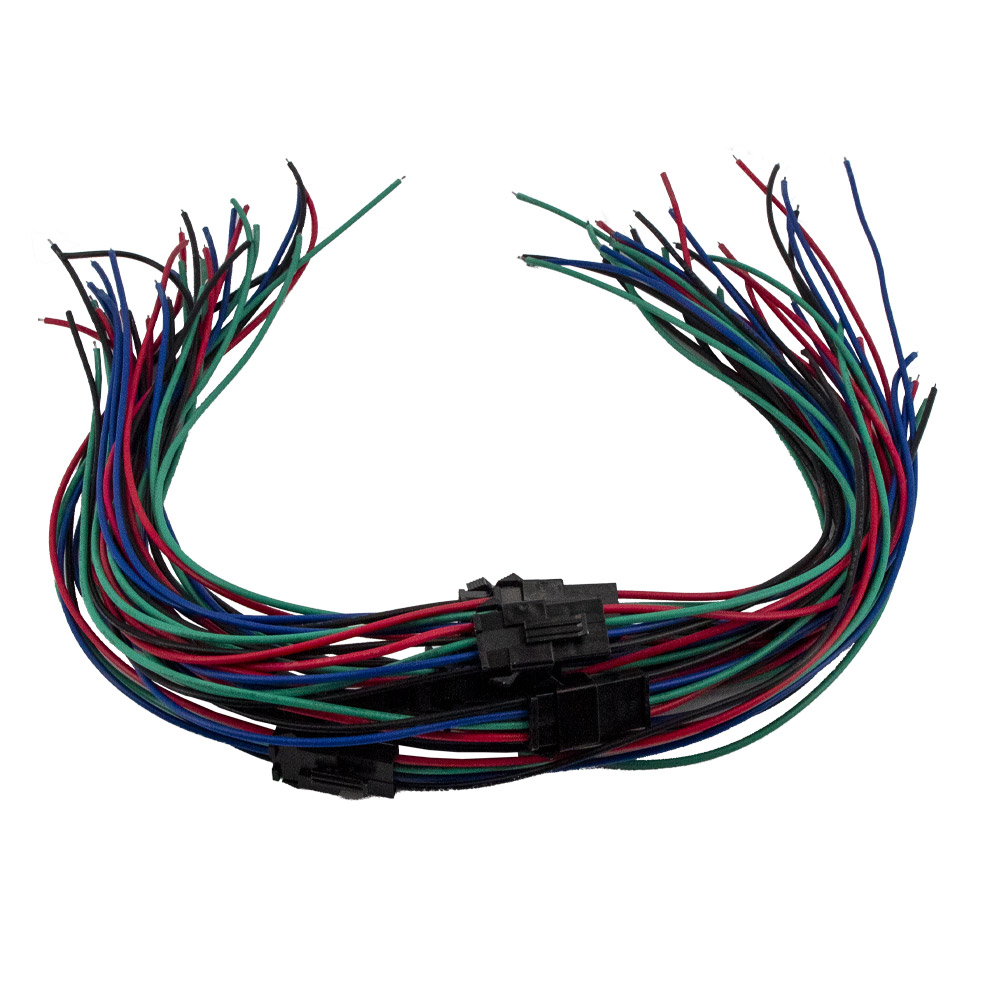

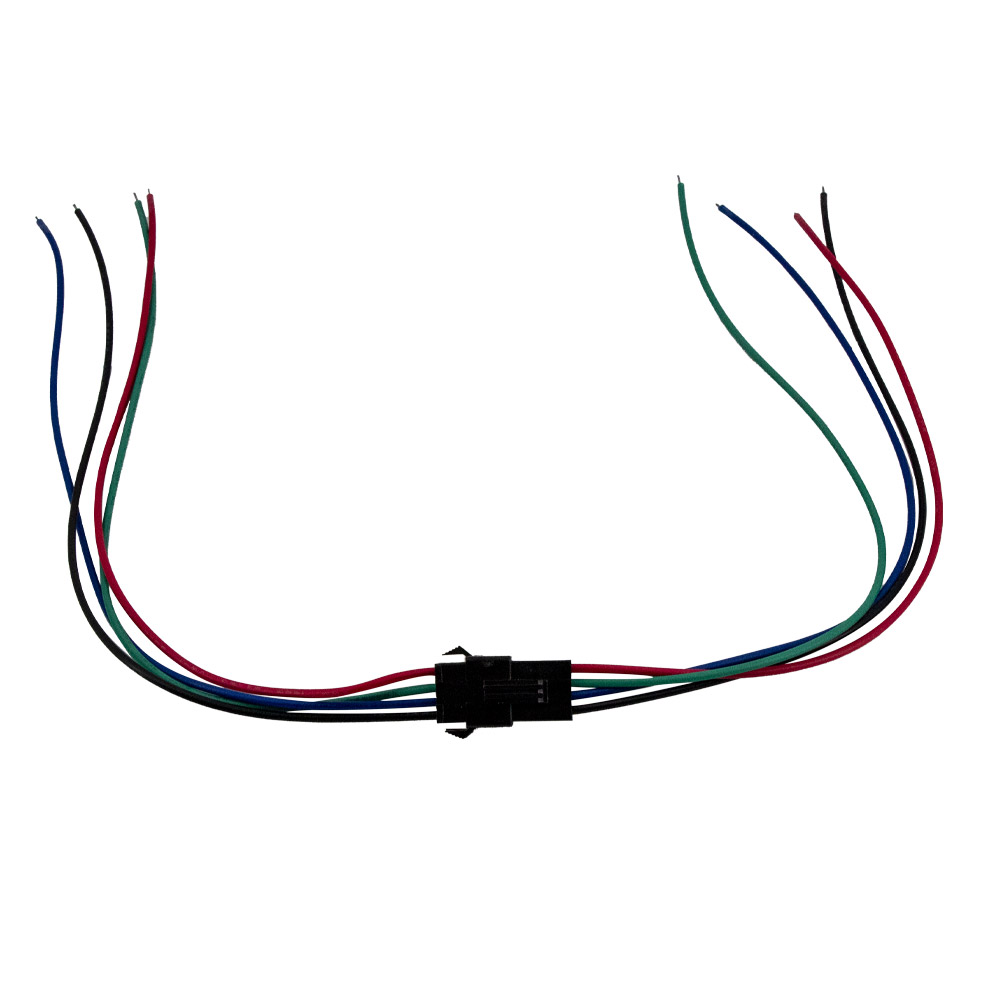

JST-SM : Ces connecteurs sont conçus pour des applications de puissance et ont un pas de 2,5 mm. Ils sont adaptés pour des diamètres de fil jusqu'à 3 ampères et sont souvent utilisés dans les systèmes d'éclairage et autres appareils nécessitant des courants plus élevés.
JST-ZH : Avec un pas de 1,5 mm, ces connecteurs sont plus petits que les séries PH et XH. Ils sont souvent utilisés dans les petits appareils électroniques et les connexions de capteurs.
JST-GH : Ces connecteurs ont un pas de 1,25 mm et sont conçus pour des applications où l'espace est limité. Ils sont souvent utilisés dans les drones et autres petits appareils électroniques.

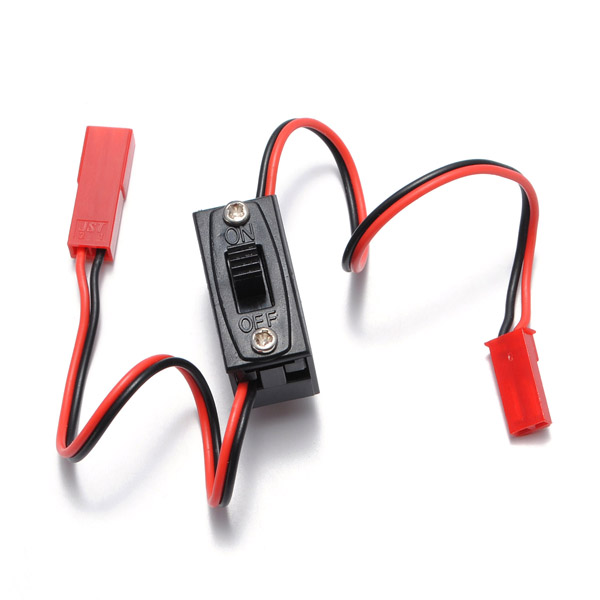

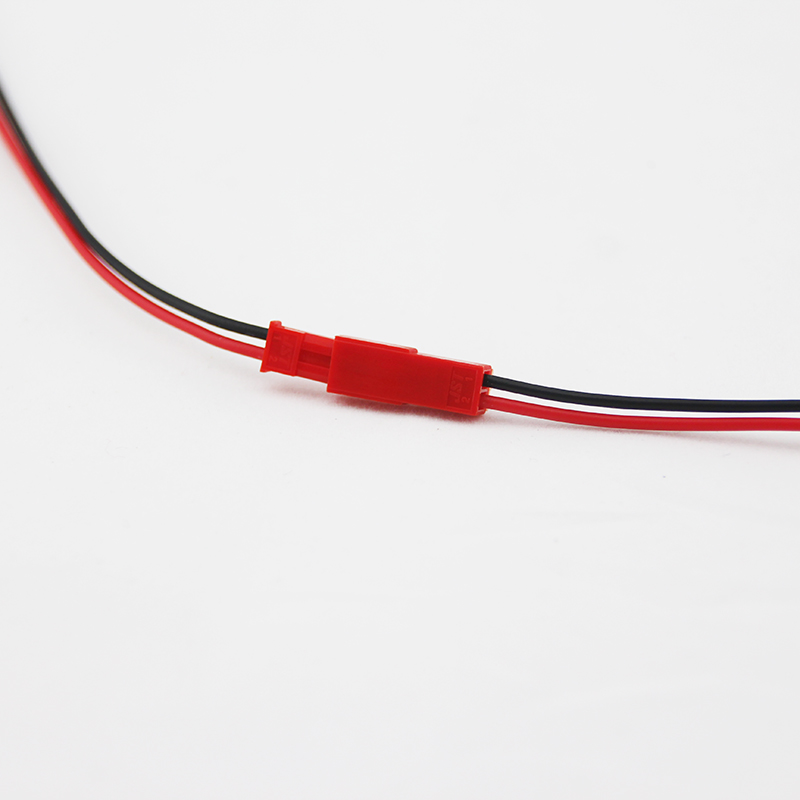

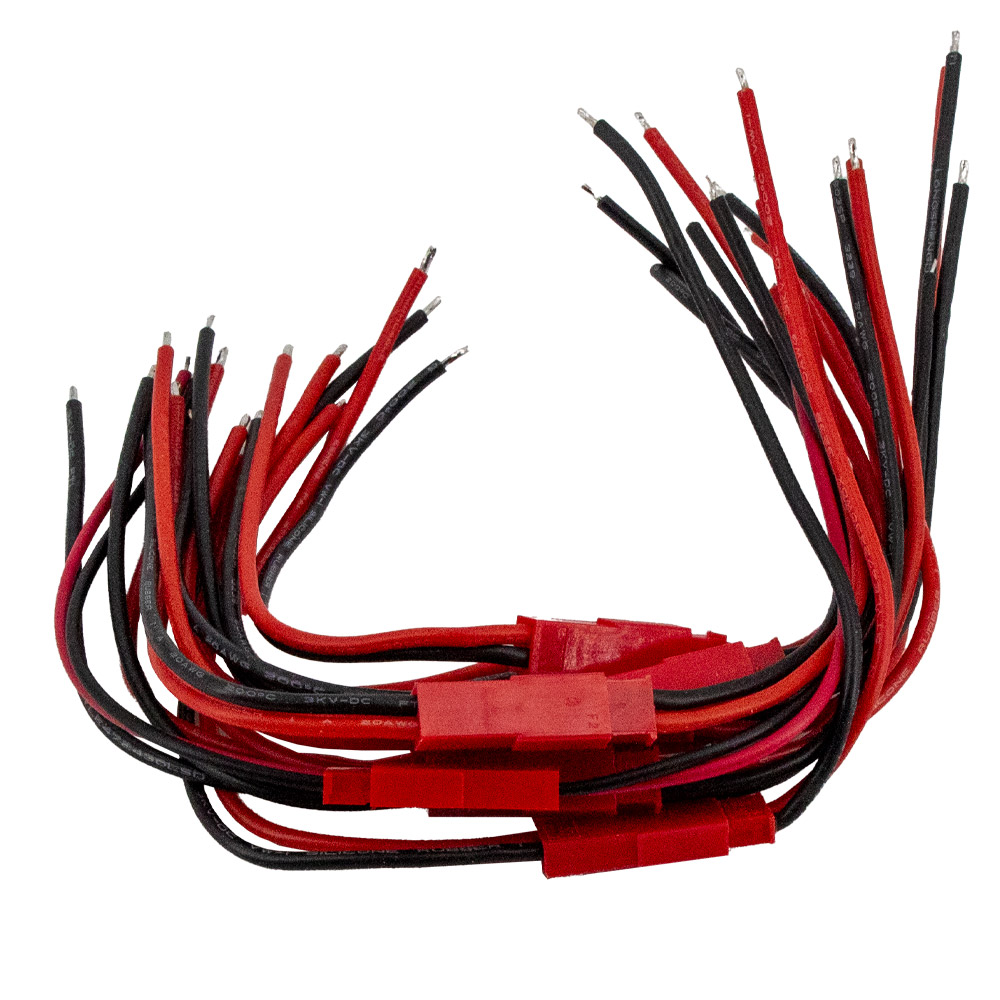

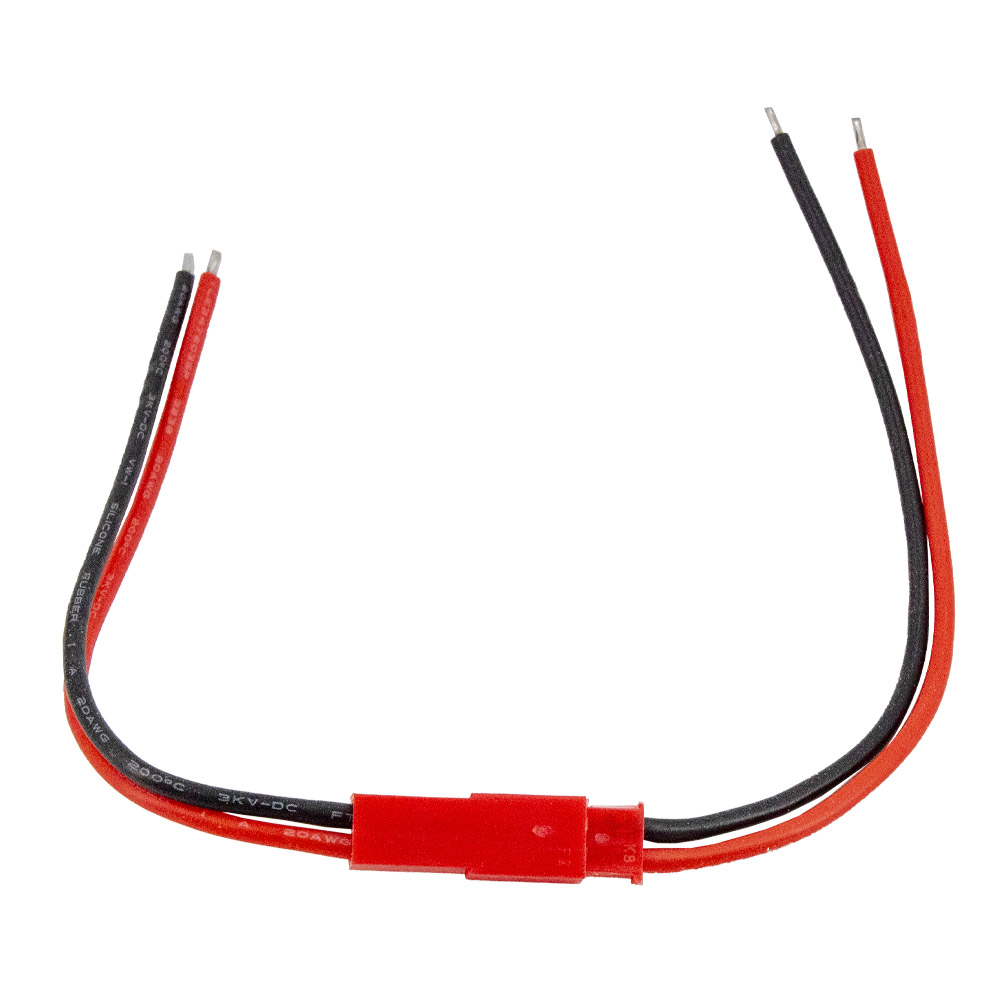

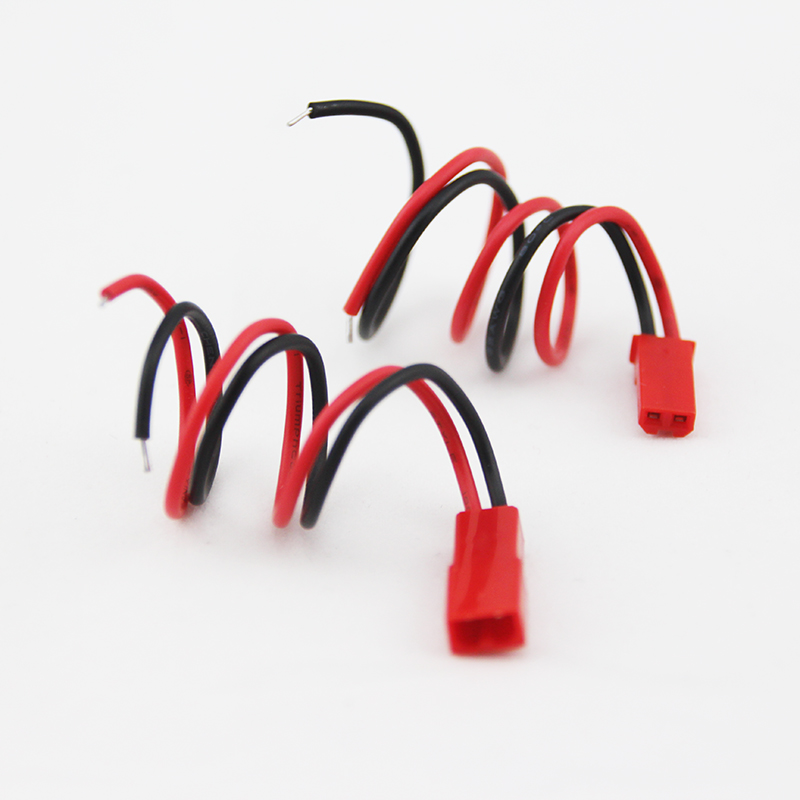

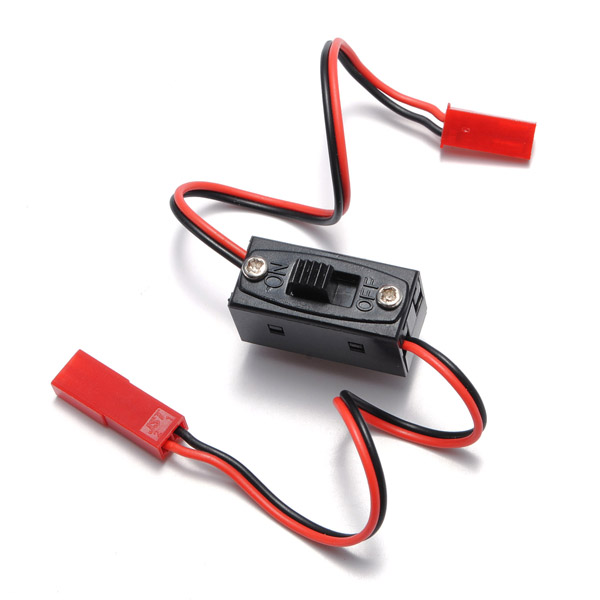

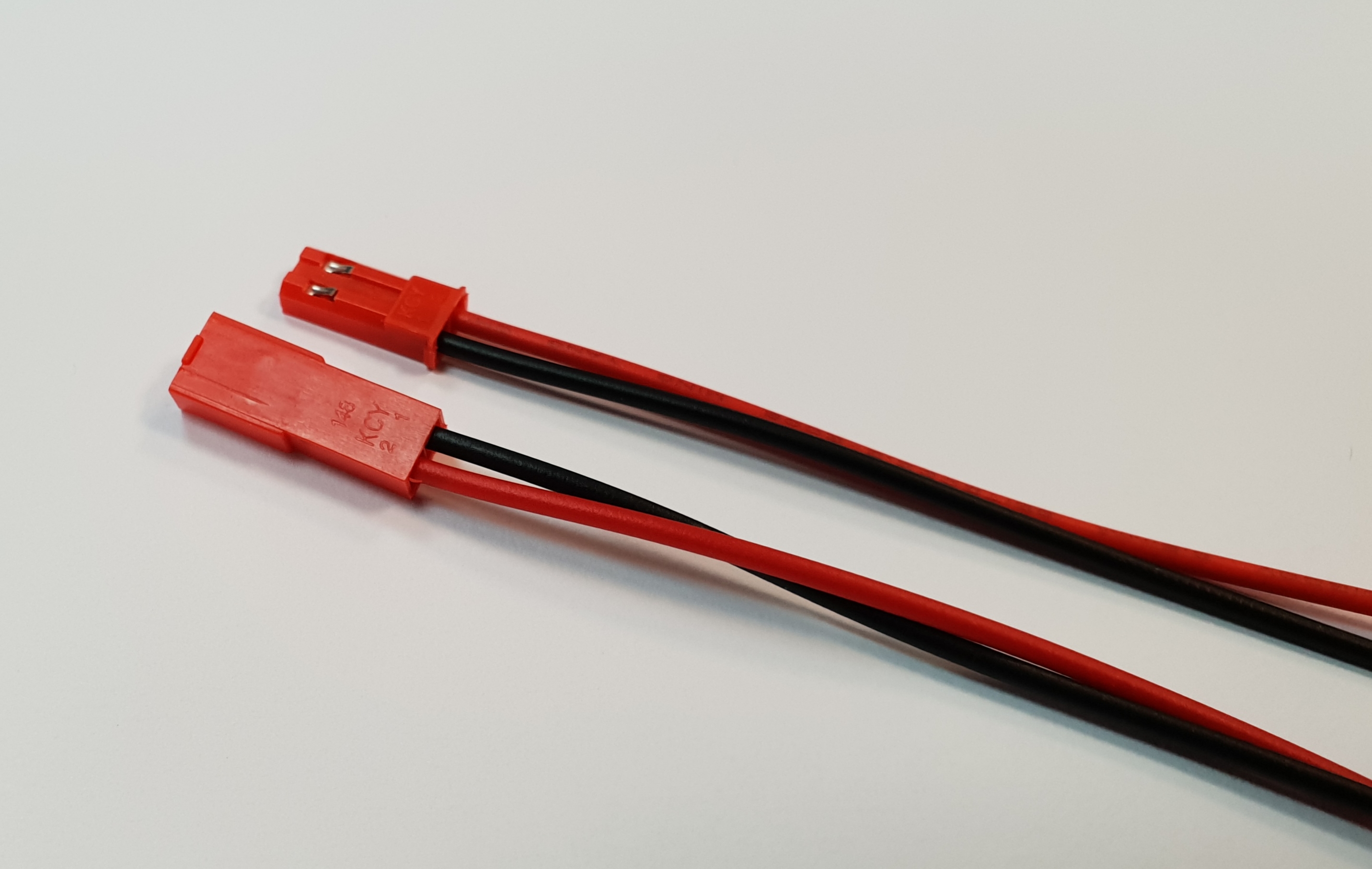

JST-RCY : Un autre connecteur JST pour applications de puissance, avec un pas de 2,5 mm. Ces connecteurs sont adaptés pour des diamètres de fil jusqu'à 3 ampères et sont souvent utilisés dans les véhicules télécommandés et autres applications nécessitant des courants plus élevés.

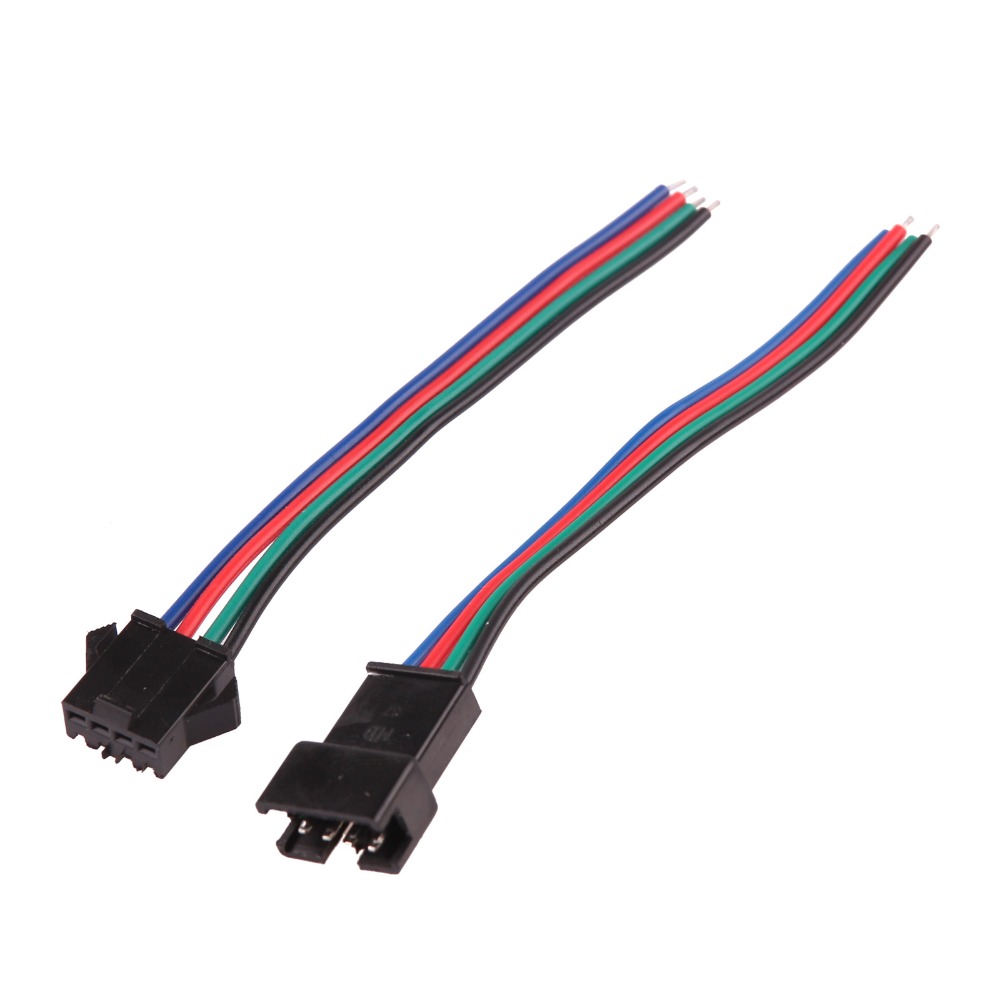

JST-SYP : Ces connecteurs ont un pas de 2,0 mm et sont souvent utilisés dans les systèmes d'éclairage LED et autres appareils nécessitant une connexion fiable.

Notre gamme comprend une large sélection de différentes tailles ainsi que des exécutions variées de câbles de la société JST, avec généralement un pas allant de 2,0 mm à 2,5 mm.

Avantages et limites des câbles JST
Les avantages des câbles résident, en plus de leur taille compacte, dans leur manipulation simple et leur grande fiabilité. Grâce à leurs excellentes propriétés qualitatives, ils promettent une longue durée de vie et peuvent résister à de nombreux cycles de connexion. Leur prix abordable en fait le câble de connexion idéal pour de nombreux projets et appareils. Ils ne conviennent cependant pas aux situations de haute tension en raison du risque de surchauffe.

Conclusion
Dans l'ensemble, les câbles JST constituent une option fiable et pratique pour les travaux électroniques, offrant une solution de connexion simple et fiable.
