Que signifie exactement THT ?

 THT signifie Through-Hole Technology, soit en français montage traversant. Les composants avec des connexions filaires (« pattes ») sont insérés dans des trous percés dans la carte et soudés sur la face arrière. Les composants THT sont plus grands et plus robustes que leurs équivalents CMS, ce qui les rend idéaux pour apprendre la soudure.

Bon à savoir : Si un kit contient des composants CMS (ce sont les petites pièces soudées directement sur la surface de la carte), une notice de soudure CMS pour débutants séparée est fournie.

Outils nécessaires pour la soudure

Avant de commencer, préparez les outils. Peu de matériel est nécessaire pour obtenir des résultats propres :

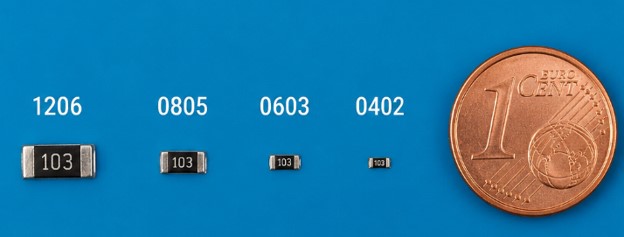

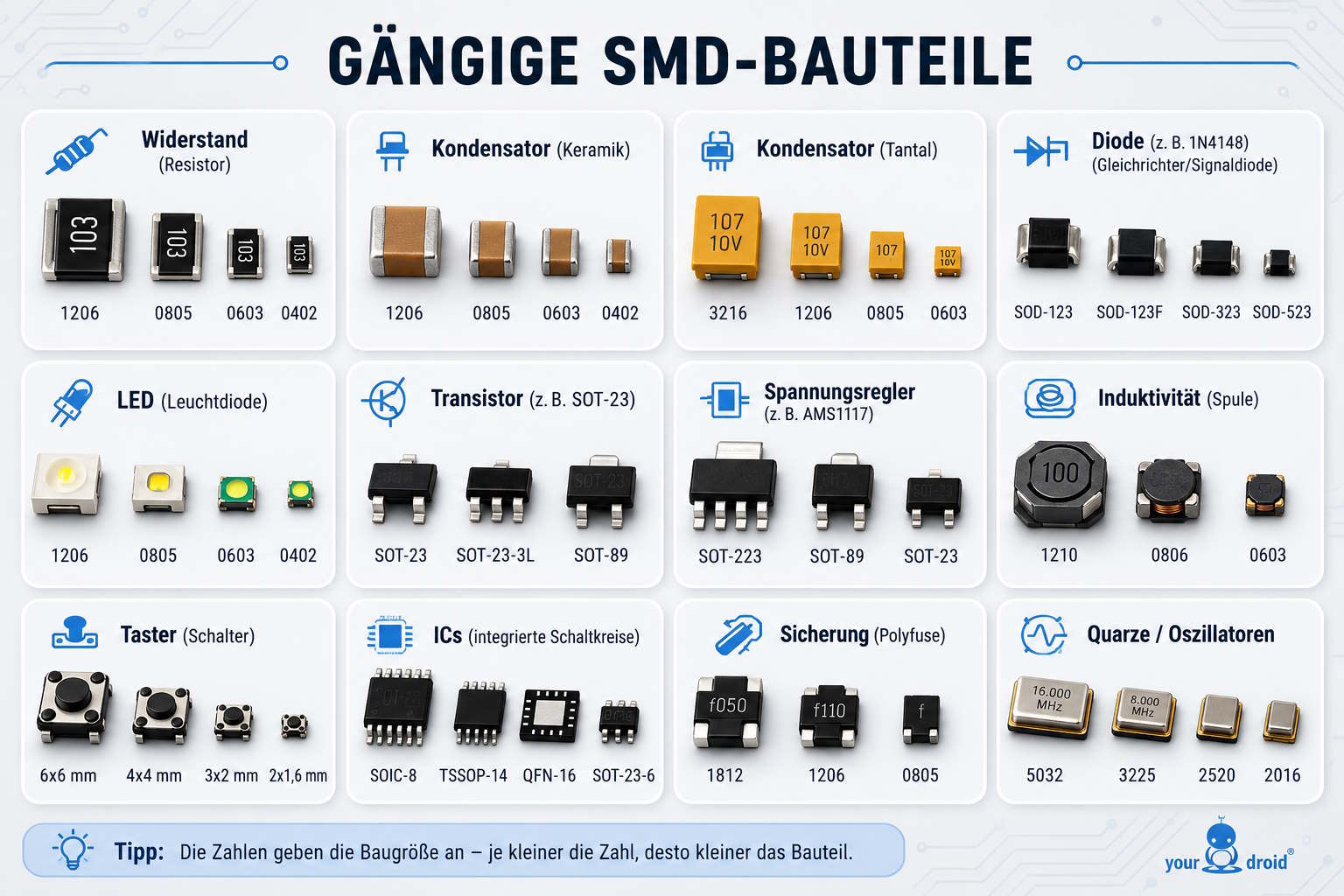

Bon à savoir : Les composants CMS existent en différentes tailles. Pour les débutants, les tailles 0805 et 0603 sont bien adaptées à la soudure avec un fer à souder. Les tailles minuscules comme 0402 ou les circuits intégrés fins nécessitent plus d'entraînement.

Équipement nécessaire pour la soudure des CMS

L'avantage de la soudure des CMS avec un fer à souder : elle ne nécessite pas beaucoup plus d'outils que la soudure THT – seuls quelques éléments sont particulièrement importants.

La base de la soudure des CMS, c'est le flux. Il permet à l'étain de bien couler et d'éviter la formation de grumeaux. Un stylo flux doit figurer sur chaque poste de travail CMS.

Sécurité avant tout

Les règles de base s'appliquent également à la soudure des CMS :

• Le travail doit être effectué sur un poste de travail résistant à la chaleur et bien rangé avec un bon éclairage.
• Il faut veiller à une bonne ventilation – ne pas inhaler directement les vapeurs de flux. Une aspiration des fumées de soudure est particulièrement utile ici.
• Le fer à souder doit toujours être placé sur son support.
• Après la soudure, il faut se laver les mains, surtout en cas d'utilisation d'étain au plomb.
• Les minuscules composants peuvent facilement s'envoler – il est conseillé de travailler sur un support clair et lisse pour les retrouver.

Le fer à souder en pleine forme : l'étamage

Comme pour la soudure THT, une panne propre et bien étamée est la clé du succès – pour les CMS, c'est encore plus important, car on travaille avec très peu d'étain.

1. Chauffer le fer à souder à la température de fonctionnement (environ 320-350 °C).

2. Nettoyer la panne sur une éponge humide ou de la laine de laiton.

3. Appliquer une fine couche d'étain jusqu'à ce que la panne brille de manière argentée.

Étape par étape : le premier point de soudure CMS (composants à 2 Pins)

Commencez par les résistances et les condensateurs (2 connexions) – ce sont les composants idéaux pour s'entraîner. La technique s'appelle « pré-étamer les pastilles » et est parfaite pour les débutants.

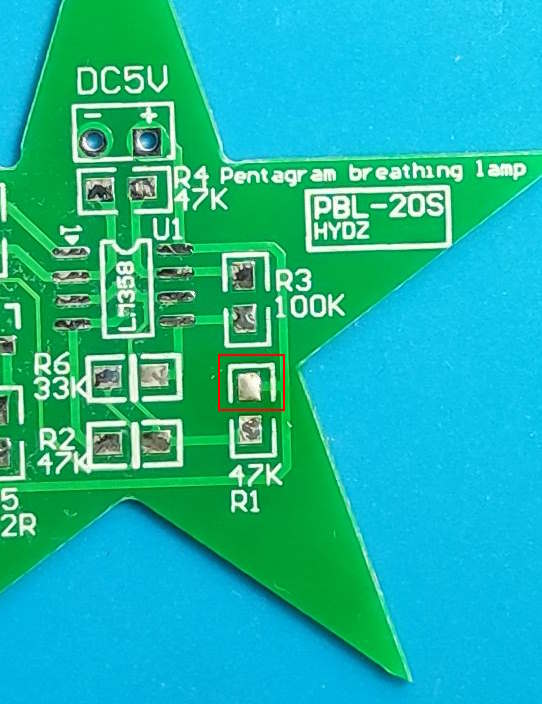

Étape 1 : Pré-étamer une pastille

Appliquer une petite quantité d'étain sur l'une des deux pastilles de soudure. Une fine couche seulement – pas de grumeau.

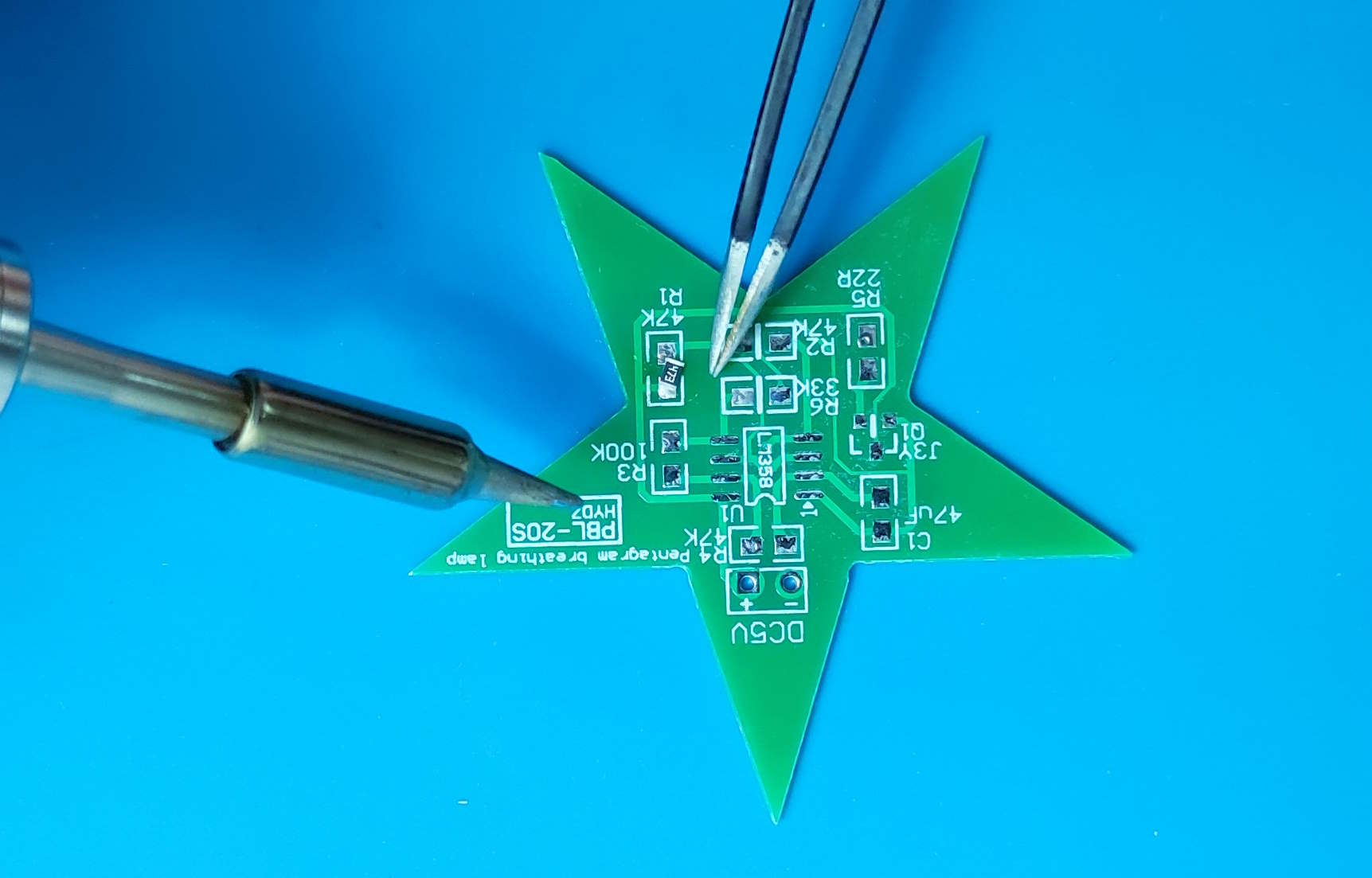

Étape 2 | Positionner le composant

Le composant est saisi avec la pince et maintenu en position. Pour les composants sensibles à la polarité (par ex. LED, condensateurs tantale, diodes), il faut veiller à l'orientation correcte.

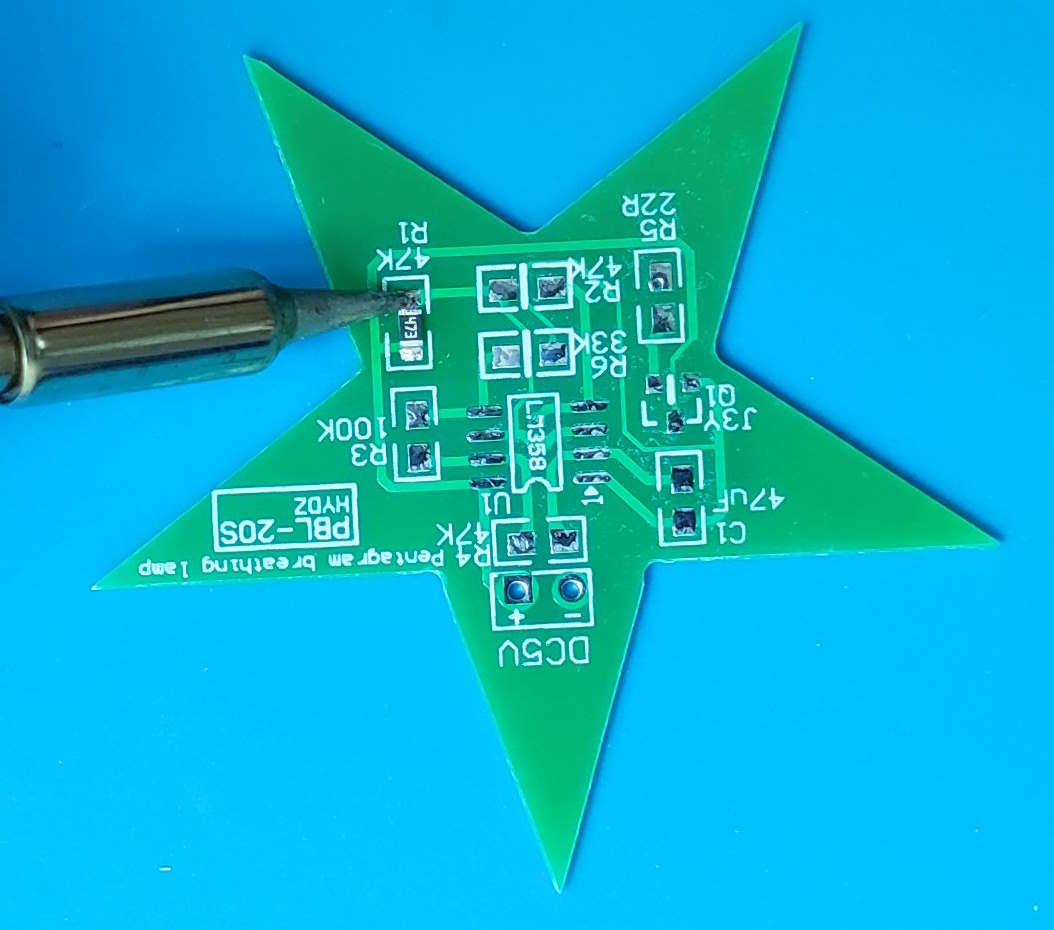

Étape 3 | Souder le premier côté

La pastille pré-étamée est chauffée avec le fer à souder, tandis que le composant est légèrement pressé avec la pince. L'étain fond et le composant s’enclenche. Il est maintenu immobile un instant jusqu'à ce que la soudure durcisse. Le composant est maintenant fixé d'un côté.

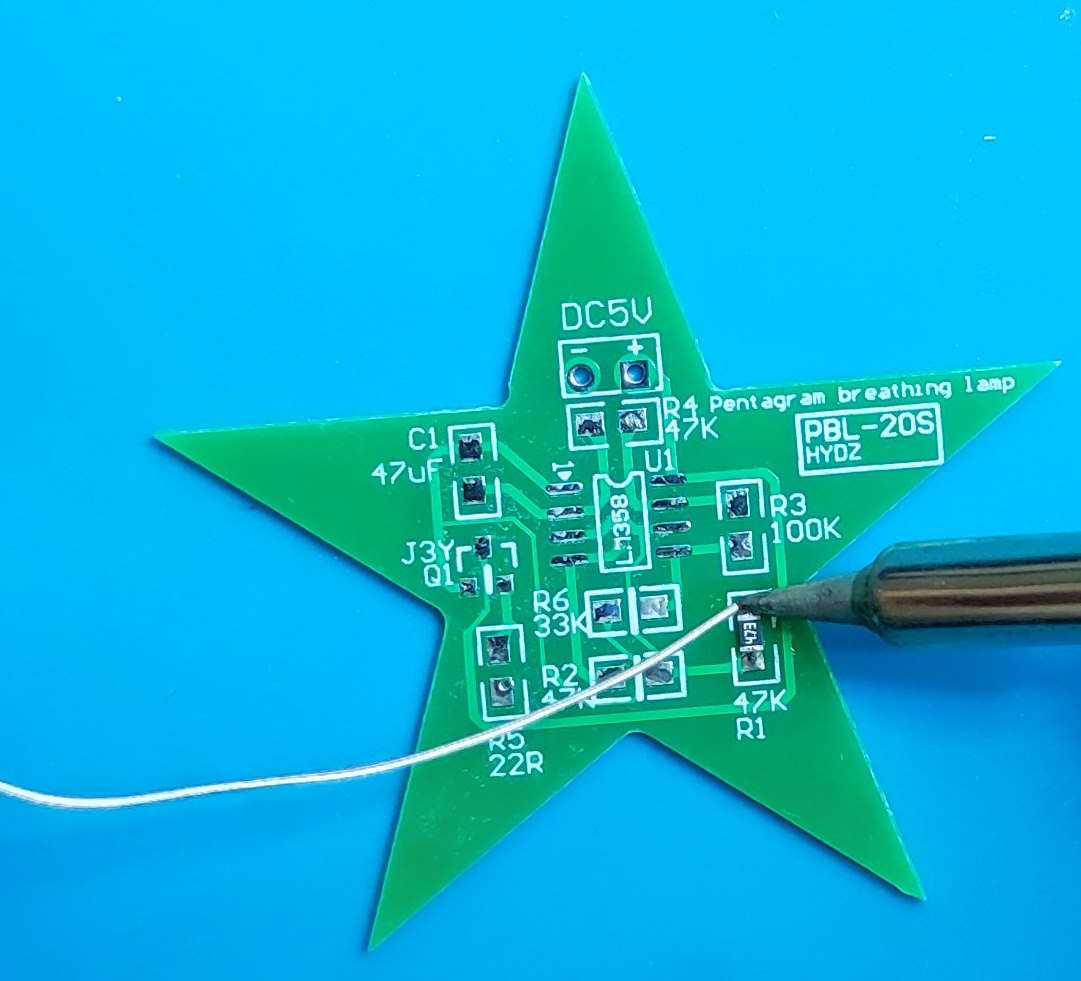

Étape 4 | Souder la deuxième face

La pince est relâchée. Un peu de flux est appliqué sur la deuxième face, le pad et la connexion du composant sont chauffés ensemble et un peu d'étain est ajouté. Une soudure propre et brillante est obtenue.

Étape 5 | Re-souder la première face (facultatif)

Revenir à la première face, ajouter un peu de flux et réchauffer brièvement le point de soudure pour qu'il soit aussi propre que le second.

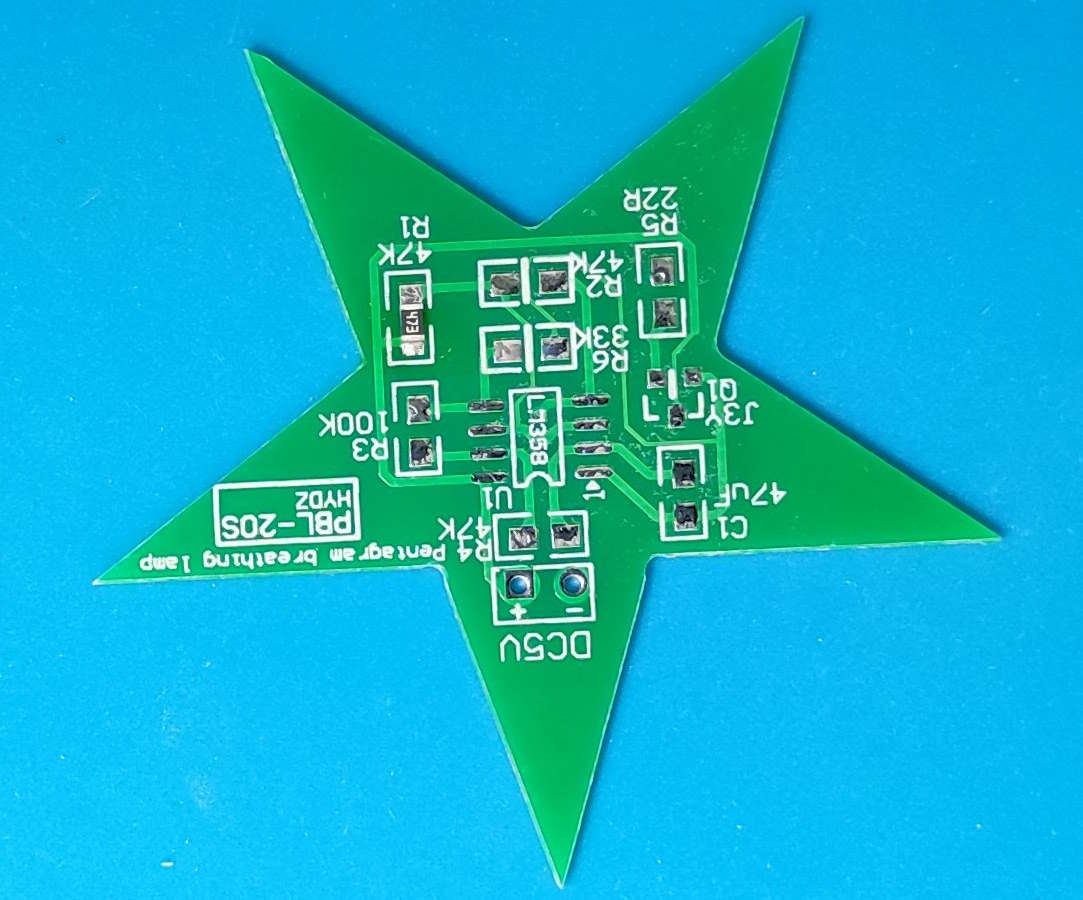

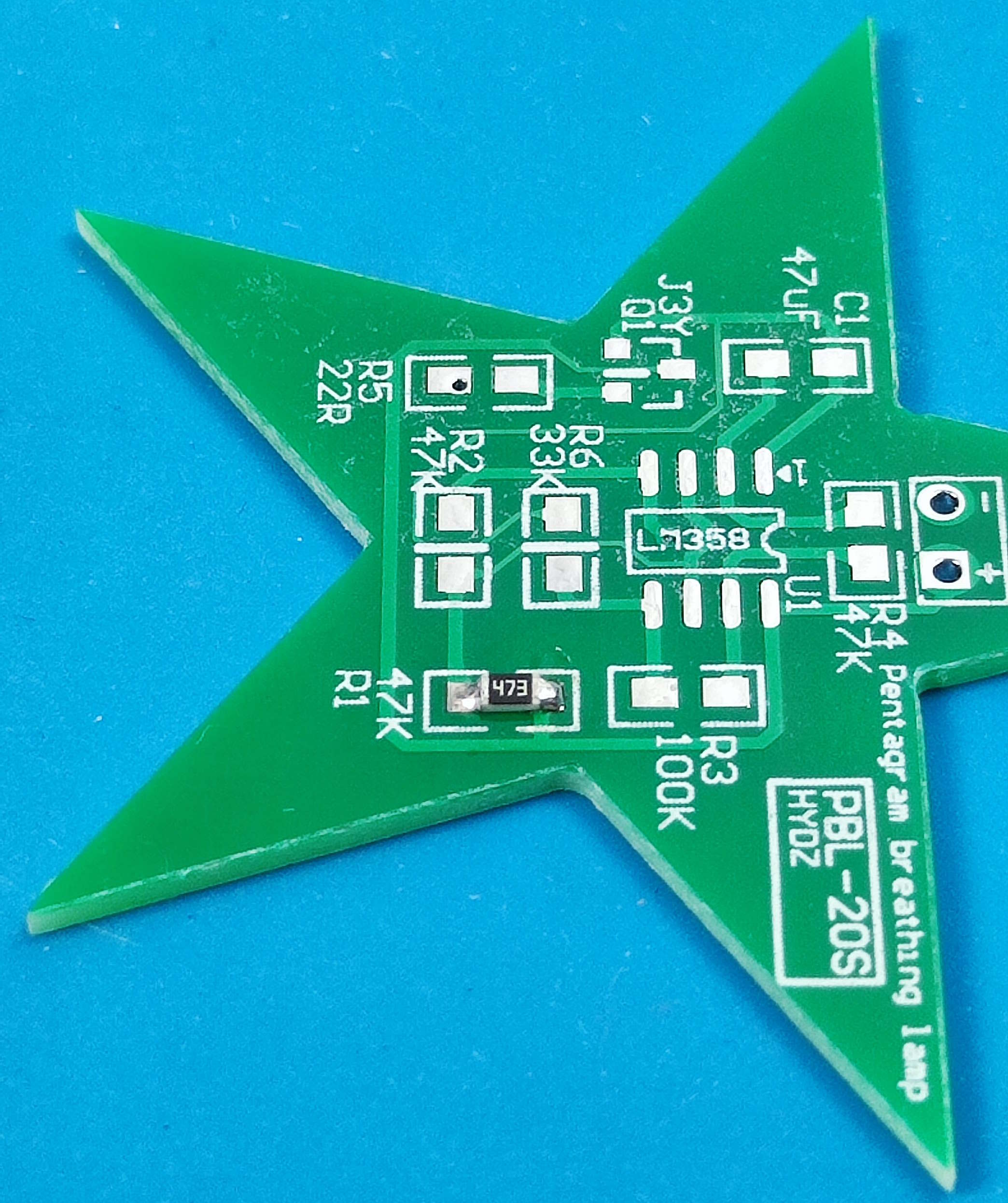

Terminé !

Le premier composant CMS est soudé. Avec cette technique « une face à la fois », vous gardez un contrôle total sur le composant.

Souder des composants à plusieurs pattes à la main

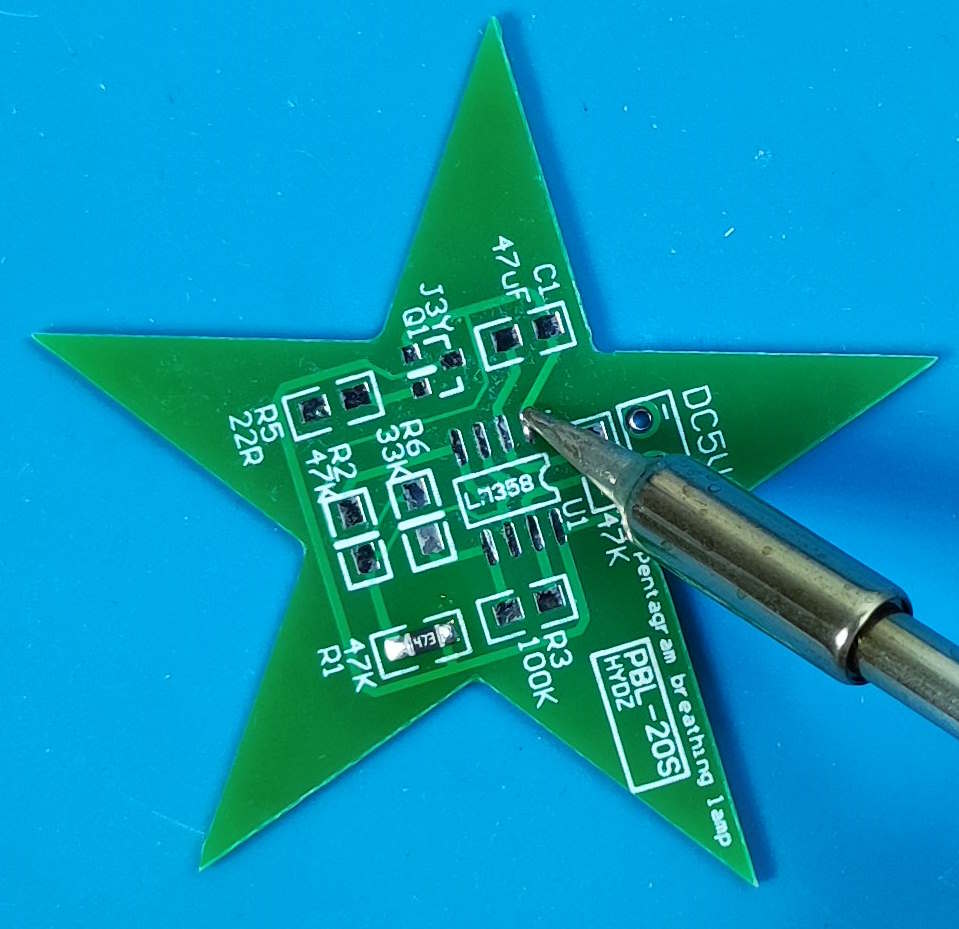

 1.  Étamer une pastille de soudure

3. Souder le premier Pin

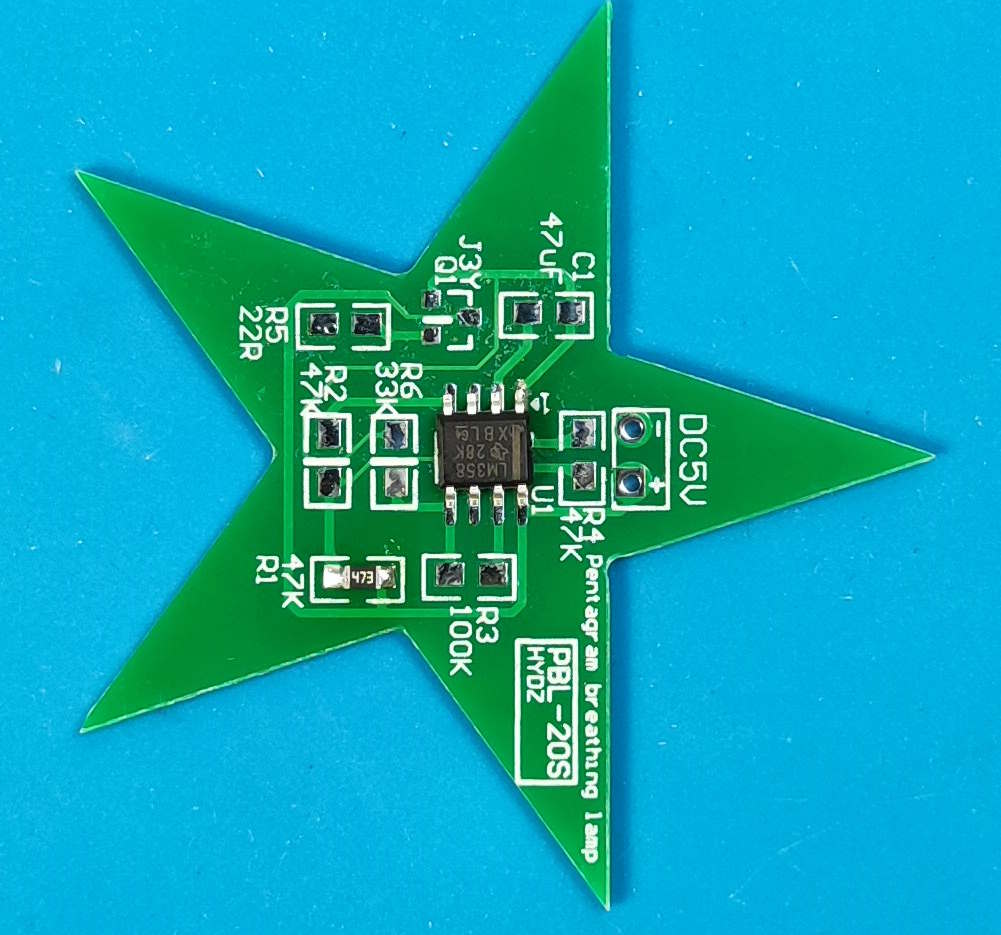

Composants à pattes multiples : soudure par traînée pour les circuits intégrés

Pour les circuits intégrés avec de nombreuses pattes rapprochées (par ex. SOIC, TSSOP), on utilise la technique de soudure par traînée – celle-ci fonctionne également avec un fer à souder classique :

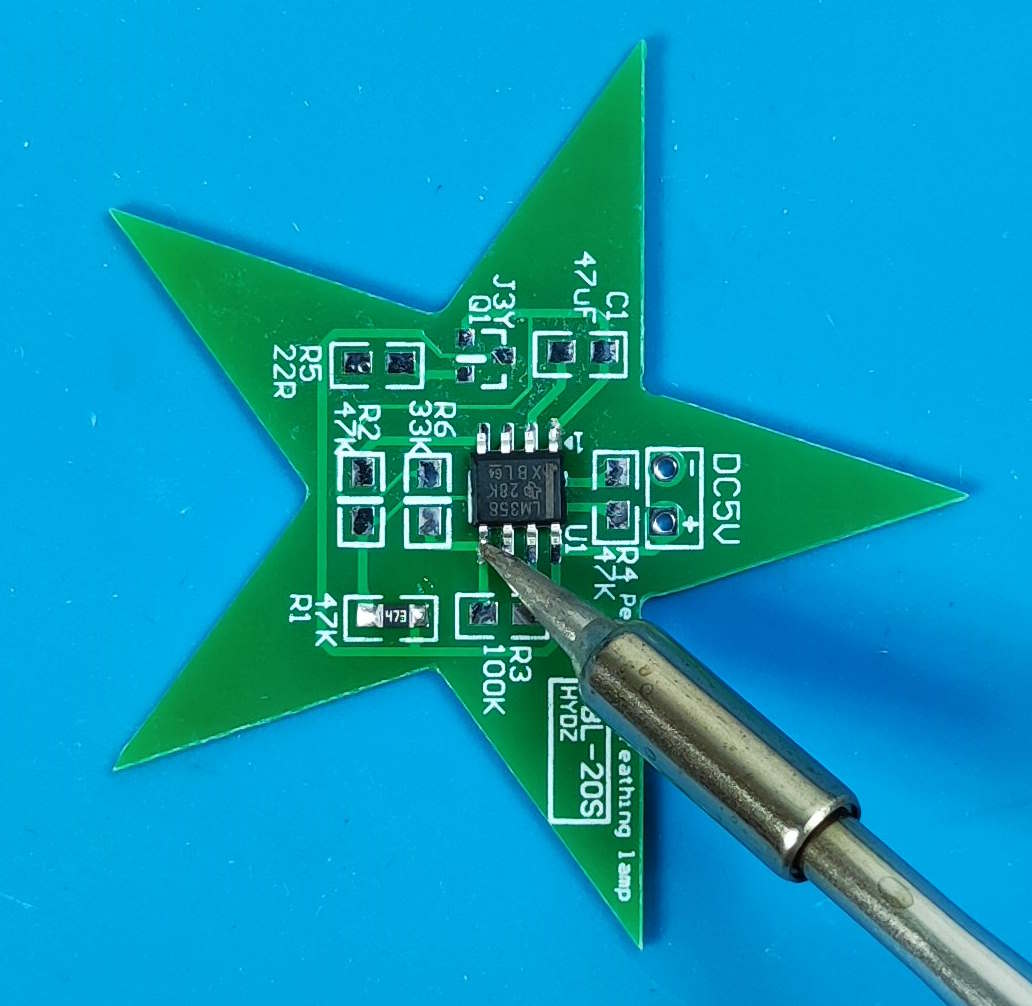

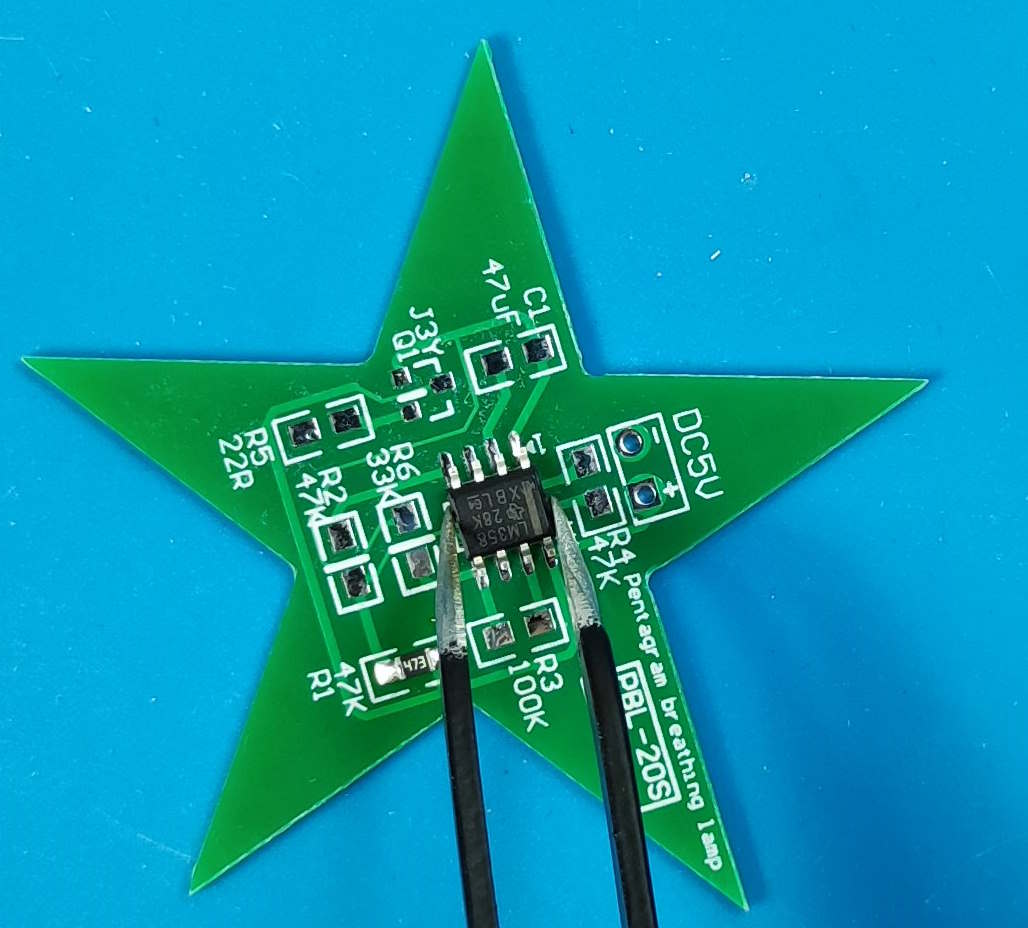

1. Positionner et fixer : Aligner précisément le circuit intégré sur les pastilles (attention à la broche 1 !) et souder d’abord deux broches diagonalement opposées pour le fixer.

2. Appliquer le flux : Répartir généreusement le flux sur toutes les pattes.

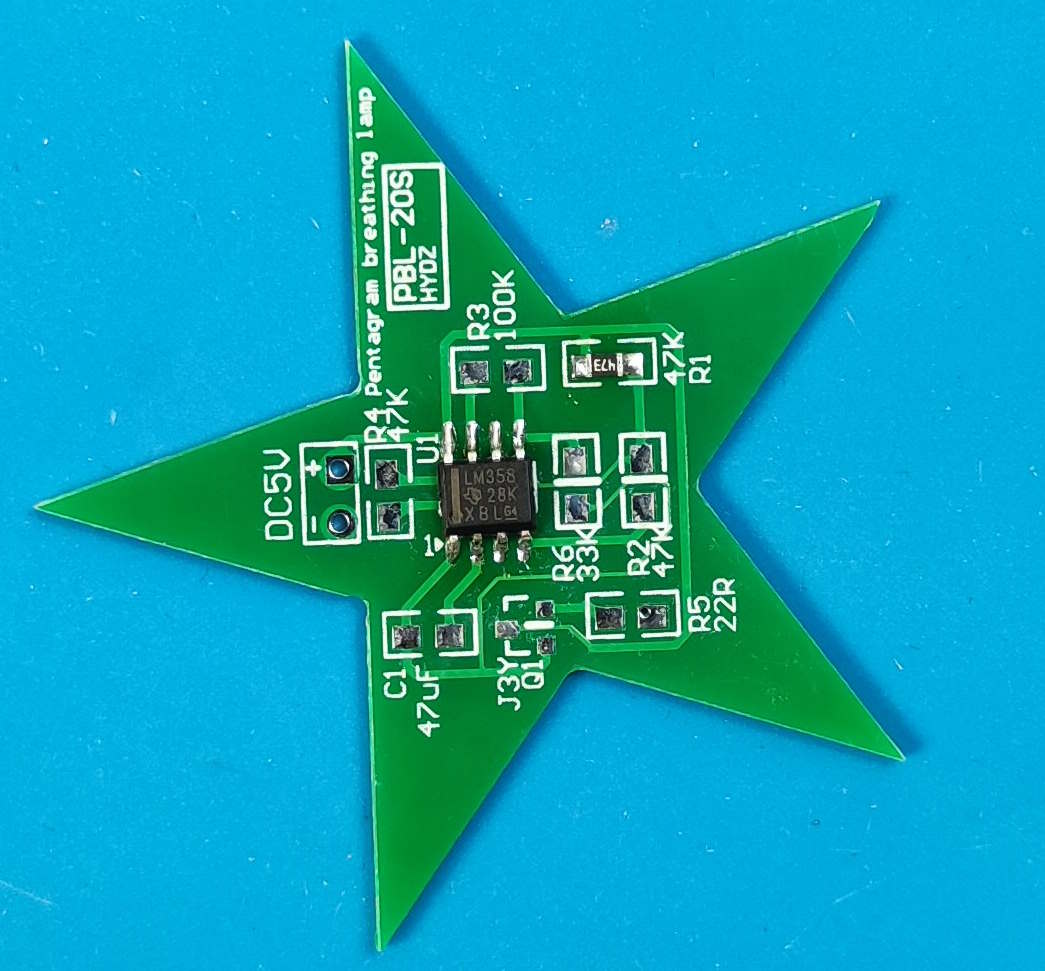

3. Tirer l’étain : Prendre un peu d’étain sur la panne et le tirer lentement le long de la rangée de pattes. Le flux permet à l’étain de se répartir correctement sur chaque patte.

4. Supprimer les ponts de soudure : Si deux pattes sont connectées, l’étain en excès est aspiré avec une tresse à dessouder – un peu de flux dessus, poser, chauffer, terminé.

Pas d’inquiétude si des ponts se forment au début – c’est tout à fait normal et se corrige rapidement avec une tresse à dessouder.

À quoi ressemble un point de soudure CMS parfait

Un bon point de soudure CMS forme un petit ménisque brillant – une connexion lisse et concave entre la connexion du composant et la pastille.

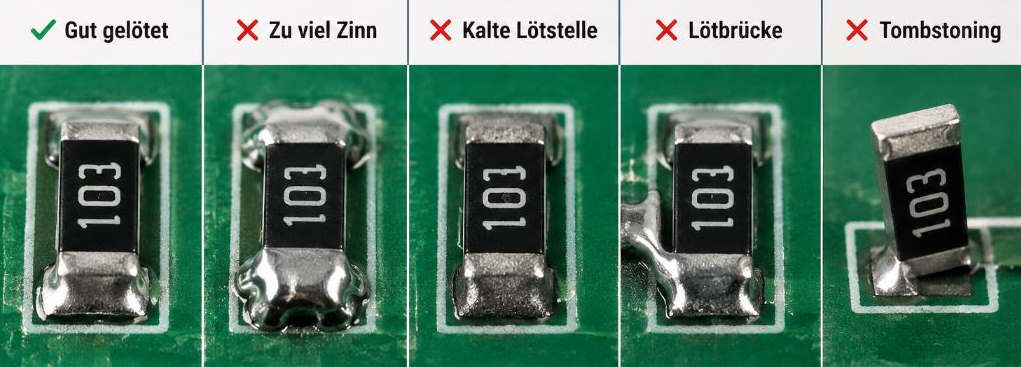

• Bon point de soudure : brillant, lisse, courbé de manière concave, le composant est centré sur les pastilles

• Mauvais point de soudure : mat, sphérique, composant décalé (effet « pierre tombale »), pont de soudure entre les pastilles

Effet pierre tombale (Tombstoning) : Si un composant à 2 broches se dresse verticalement, c’est généralement qu’un côté a été trop chauffé avant que l’autre ne soit fixé. On réchauffe le point de soudure et on appuie sur le composant pour le remettre à plat.

Erreurs courantes de soudure CMS et leur correction

Flussmittel löst die meisten SMD-Probleme. Wenn etwas nicht fließt oder verklumpt: erst Flux, dann weiterlöten.

Profi-Tipps für den perfekten Start

• Flussmittel, Flussmittel, Flussmittel – es ist beim SMD-Löten wichtiger als beim THT-Löten.
• Es sollte mit wenig Zinn gearbeitet werden. SMD-Lötstellen brauchen nur einen Hauch.
• Die Nutzung einer Lupenlampe wird empfohlen. Was nicht sichtbar ist, lässt sich nicht sauber löten.
• ICs an den Ecken fixieren, bevor die restlichen Beinchen gelötet werden.
• Zum Schluss die Flussmittelreste mit Isopropanol reinigen – das sieht nicht nur besser aus, sondern verhindert auch Kriechströme.
• Das Üben an einer Übungsplatine empfiehlt sich, bevor der eigentliche Bausatz gelötet wird.

Häufige Fragen zum SMD-Löten (FAQ)

Kann man SMD wirklich mit einem normalen Lötkolben löten?
Ja! Für die meisten SMD-Bauteile bis hin zu feinen ICs reicht ein temperaturgeregelter Lötkolben mit feiner Spitze und Flussmittel völlig aus. Heißluft ist praktisch, aber kein Muss.

Welche SMD-Größe ist für Anfänger geeignet?
Baugrößen 0805 und 0603 lassen sich gut mit dem Lötkolben verarbeiten. Mit 0402 und kleiner sollte erst nach etwas Übung begonnen werden.

Warum wird unbedingt Flussmittel benötigt?
Flussmittel entfernt Oxide und sorgt dafür, dass das Zinn sauber fließt und sich ans richtige Beinchen zieht. Ohne Flux entstehen schnell Lötbrücken und matte Stellen.

Wie wird eine Lötbrücke entfernt?
Etwas Flussmittel auftragen, Entlötlitze auf die Brücke legen und mit dem Lötkolben erhitzen – die Litze saugt das überschüssige Zinn auf.

Wie werden die Lötstellen kontrolliert?
Am besten mit einer Lupe oder Lupenlampe. Zu achten ist auf glänzende, konkave Lötstellen ohne Brücken.

Bereit für den SMD-Bausatz?
Jetzt ist klar, dass SMD-Löten kein Hexenwerk ist – mit Lötkolben, Flussmittel und etwas Geduld gelingen bald auch die kleinsten Bauteile.

Entdecke unsere SMD-Lötbausätze und stelle dein Können unter Beweis!

Noch unsicher bei den Grundlagen? Dann empfiehlt sich der Start mit unserer THT-Lötanleitung für Anfänger.
