Installer le pilote CH340 pour les clones Arduino
Voici comment installer le pilote CH340G pour Windows/macOS/Linux afin de pouvoir utiliser des clones Arduino.
Wieso benötigen die meisten Klone einen Treiber?
Um Kosten zu sparen, wird bei vielen Boards statt dem original Atmel ATMega16U2 ein günstiger CH340G Chip verbaut. Die Treiber für diesen Chip sind in manchen Betriebssystemen nicht vorhanden und müssen installiert werden. In aktuellen Betriebssystemen ist der CH340G Treiber meistens bereits installiert.

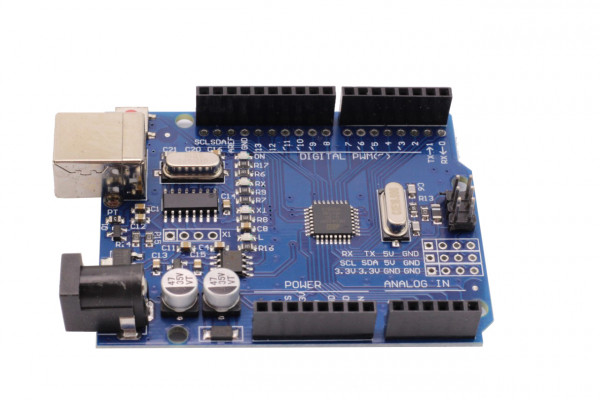

Diese günstigeren Boards lassen sich nach dieser Anleitung genauso einsetzen, wie die Originale. Wir bieten ebenfalls eine hochwertige Alternative an, die keine Treiberinstalliation benötigt - das yourDroid R3 Board.
Qu'est-ce que le CH340G ?
Le CH340G est un convertisseur USB vers série qui traduit la communication dans les deux sens. Il « traduit » la communication de l'interface USB en commandes série et les commandes série en USB. Sans cette puce, votre PC ne reconnaîtrait pas le clone Arduino lorsque vous le connectez. Pour programmer des cartes sans un tel convertisseur, du matériel supplémentaire est nécessaire, comme par exemple un programmeur USBasp AVR ou un convertisseur FTDI.
Disponible immédiatement
Comment installer le pilote USB CH340/CH341
Sous Windows 10 et les systèmes d'exploitation Linux actuels, la carte est reconnue automatiquement et vous n'avez généralement rien d'autre à faire. Si ce n'est pas le cas, vous pouvez effectuer manuellement la procédure avec les étapes suivantes.
1. Télécharger le pilote « CH341SER »
Téléchargez le pilote correspondant à votre système d'exploitation :
2. Installer le pilote
Le pilote est compressé dans une archive .ZIP et doit d'abord être décompressé. Ensuite, vous pouvez installer le pilote.
3. Connecter la carte
Connectez la carte à votre ordinateur via USB. Elle devrait être reconnue dans le Gestionnaire de périphériques comme Arduino ou « USB-Serial CH340 ».
4. La carte peut maintenant être utilisée dans l'IDE Arduino
Pour utiliser la carte dans l'IDE Arduino, vous devez sélectionner le port COM correct et la carte Arduino sous Outils.
Résolution des problèmes
Si la carte n'est pas reconnue, cela peut avoir différentes causes. Nous vous présentons les sources d'erreur les plus fréquentes et les solutions correspondantes.
- Bootloader manquant
Si la LED ("L") sur la carte ne clignote pas après le premier branchement, cela indique un bootloader défectueux. Les cartes Arduino sont généralement livrées avec le croquis Blink. Dans ce cas, vous pouvez contacter le vendeur ou flasher le bootloader (une deuxième carte Arduino est nécessaire).
- Carte non correctement connectée
Les ports USB avant des ordinateurs et les hubs USB peuvent causer des problèmes. Parfois, il suffit d'essayer un autre port USB.
- Pilote non correctement installé
Il peut arriver que les pilotes n'aient pas été correctement installés, par exemple parce que des résidus d'une ancienne installation de pilote subsistent. Les messages d'erreur typiques ressemblent à ceci :
"Le périphérique ne fonctionne pas correctement car Windows ne peut pas charger les pilotes nécessaires pour ce périphérique. (Code 31) Le nom de l'objet existe déjà."
Dans ce cas, vous devez trouver votre Arduino dans le Gestionnaire de périphériques, puis dans la fenêtre « Propriétés », désinstaller le pilote, débrancher la carte et réinstaller le pilote.
- Connecter la carte au PC via USB
- Ouvrir le Gestionnaire de périphériques
- Faire un clic droit sur le port COM de la carte Arduino
- Désinstaller le périphérique/pilote
- Déconnecter la carte du PC
- Réinstaller le pilote
- Rebrancher la carte
- Mauvais port ou mauvaise carte sélectionnée
Vérifiez à nouveau dans l'IDE Arduino, sous "Outils", le port COM et la carte sélectionnée. Sous Windows, les ports 1 et 2 sont généralement réservés au système.
