Extrudeur

Qu'est-ce qu'un extrudeur ?

L'extrudeur est l'unité d'impression d'une imprimante 3D. C'est ici que le filament est fondu et pressé sur la surface d'impression.

Structure de l'extrudeur

Dans le langage courant, le Hotend est désigné comme extrudeur. Cependant, le Hotend n'est que l'une des deux parties principales de l'extrudeur. Une autre partie de l'extrudeur est ce que l'on appelle le Coldend.

Hotend

Le Hotend est composé du bloc chauffant, de la cartouche chauffante et de la buse. Dans le Hotend, le filament est fondu et extrudé à travers la buse. Pour plus d'informations sur le Hotend, consultez notre texte sur les Hotends ici.

Coldend

Le Coldend sert de barrière thermique par rapport au Hotend. Grâce aux ailettes de refroidissement, la chaleur rayonnée par le Hotend est dissipée afin d'éviter la liquéfaction prématurée du filament.

Quels sont les types d'extrudeurs (Bowden vs Direct) ?

Il existe deux types d'extrudeurs : la variante Direct et l'extrudeur Bowden. Mais quelles sont les différences entre ces deux types et quels sont leurs avantages et inconvénients ?

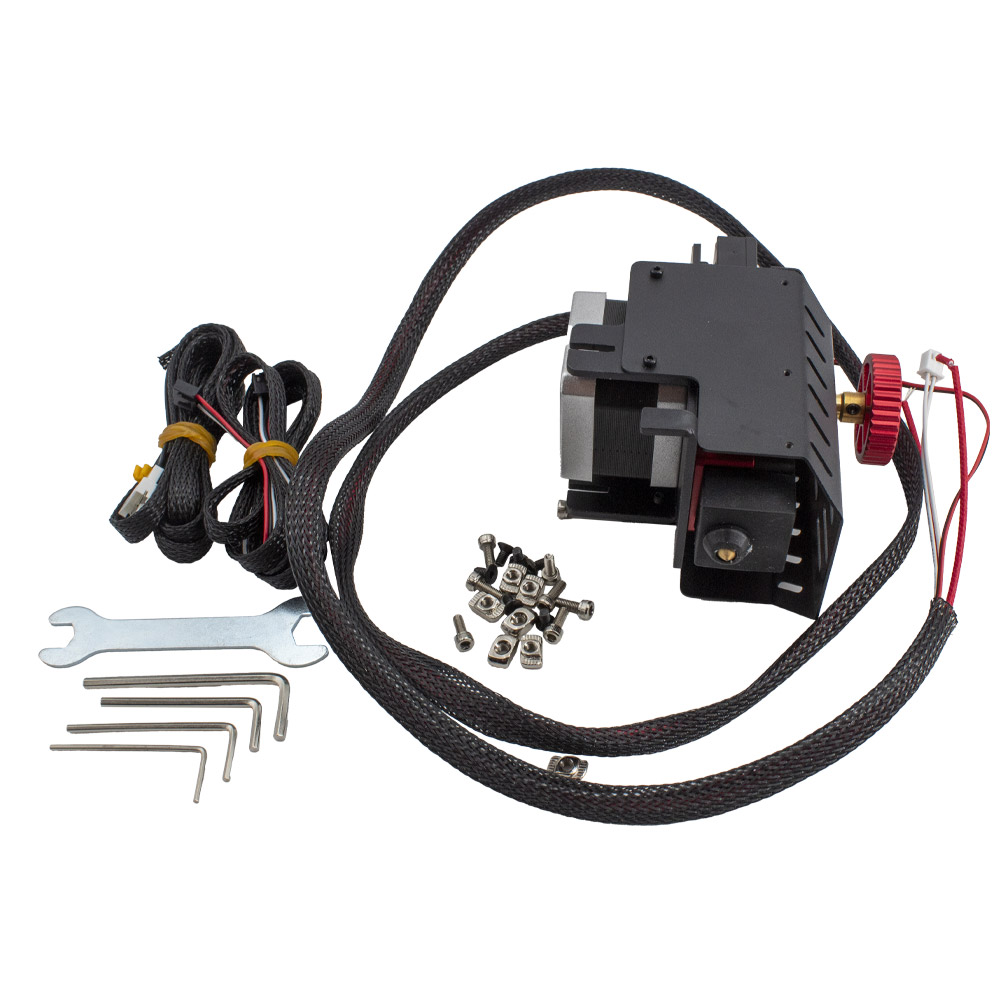

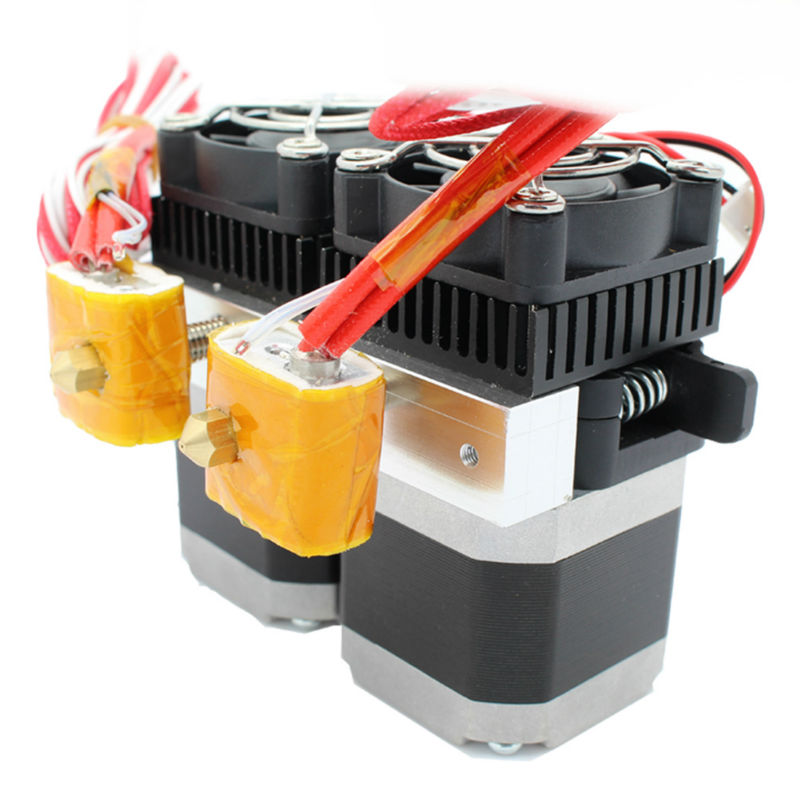

Extrudeur Direct

Avec les extrudeurs Direct, l'entrée du filament est située directement sur la tête d'impression. L'avantage de cette variante est le très court trajet entre l'entrée et la buse. Ainsi, la distance de réaction lors de l'extrusion ainsi que la rétraction (retrait du filament) sont très courtes.

La rétraction est importante en Impression 3D pour éviter l'écoulement résiduel du filament. Ce phénomène est également connu, par exemple, avec l'utilisation de pistolets à colle chaude. Là aussi, la colle chauffée continue de s'écouler jusqu'à ce que l'on retire la cartouche d'un morceau. Cependant, comme l'entrée est située directement sur l'extrudeur, le poids est également augmenté.

Avantages :

- Extrusion plus précise

- Très large choix de filaments – idéal pour les filaments flexibles.

- Entrée plus rapide (rétraction)

Inconvénients :

- Vitesse limitée en raison du poids accru.

- Entretien plus complexe en raison de la conception compacte.

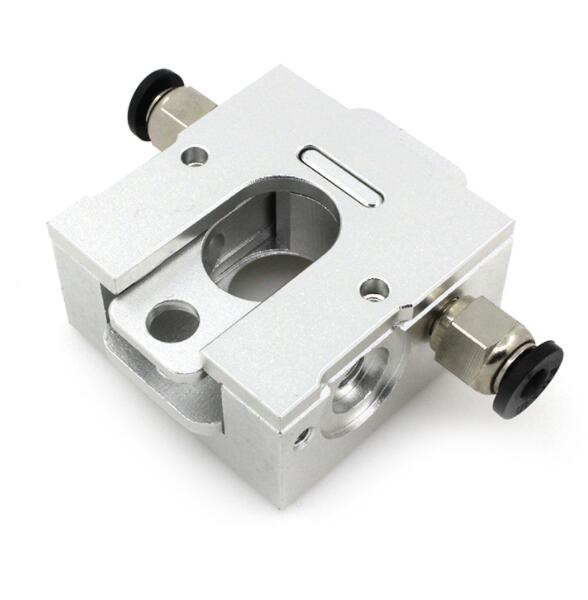

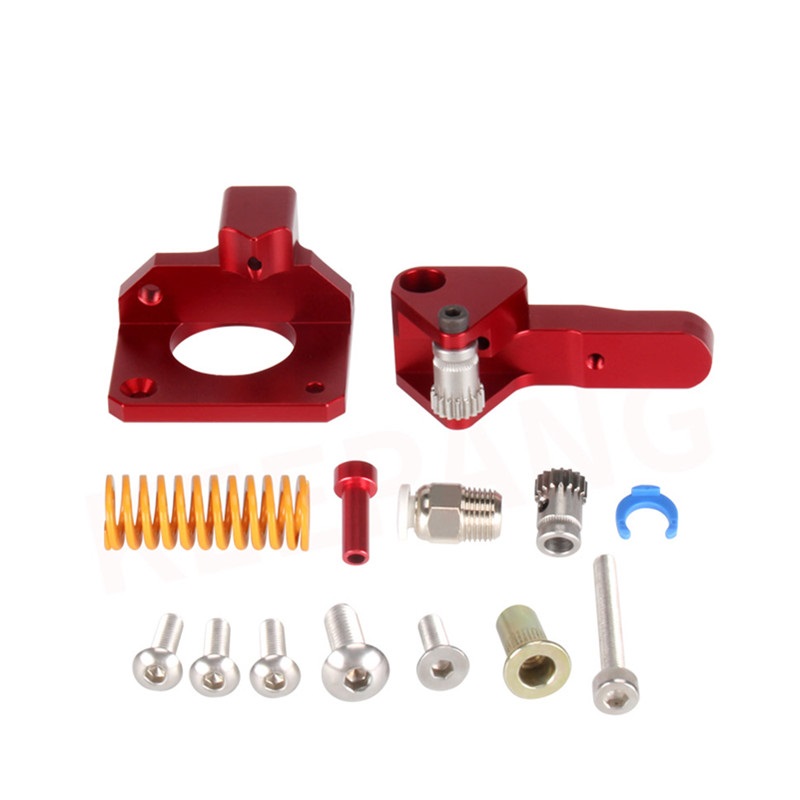

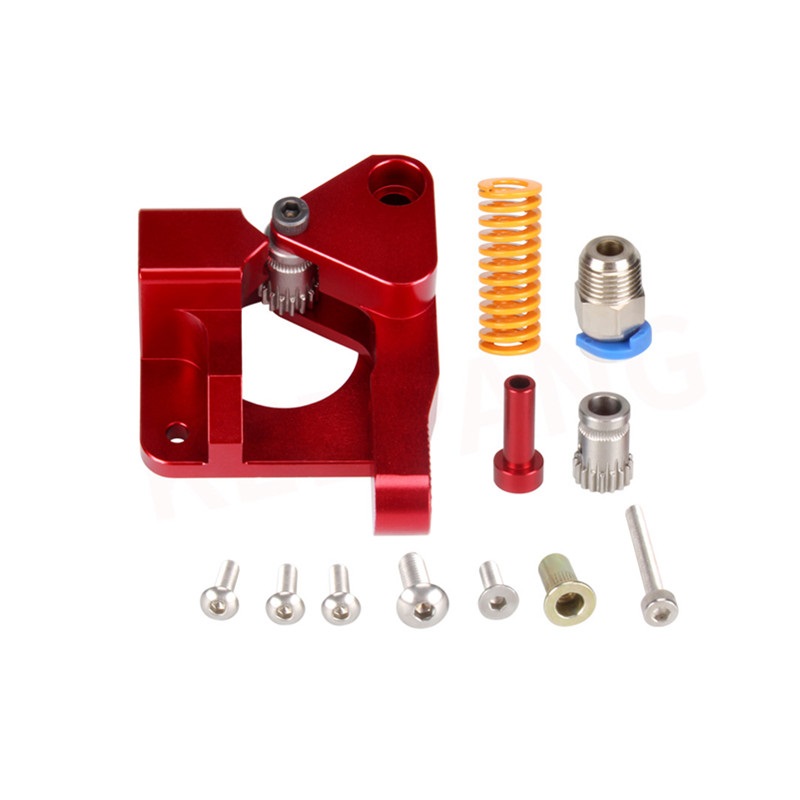

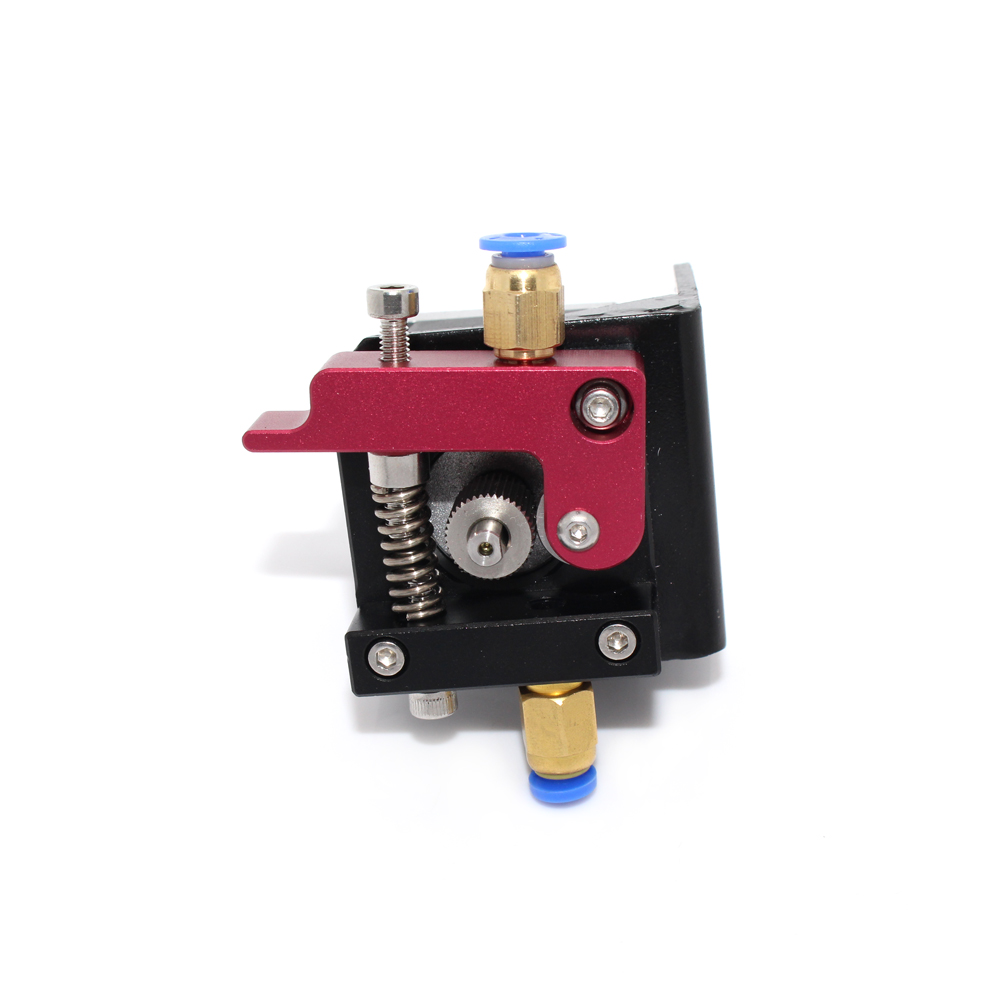

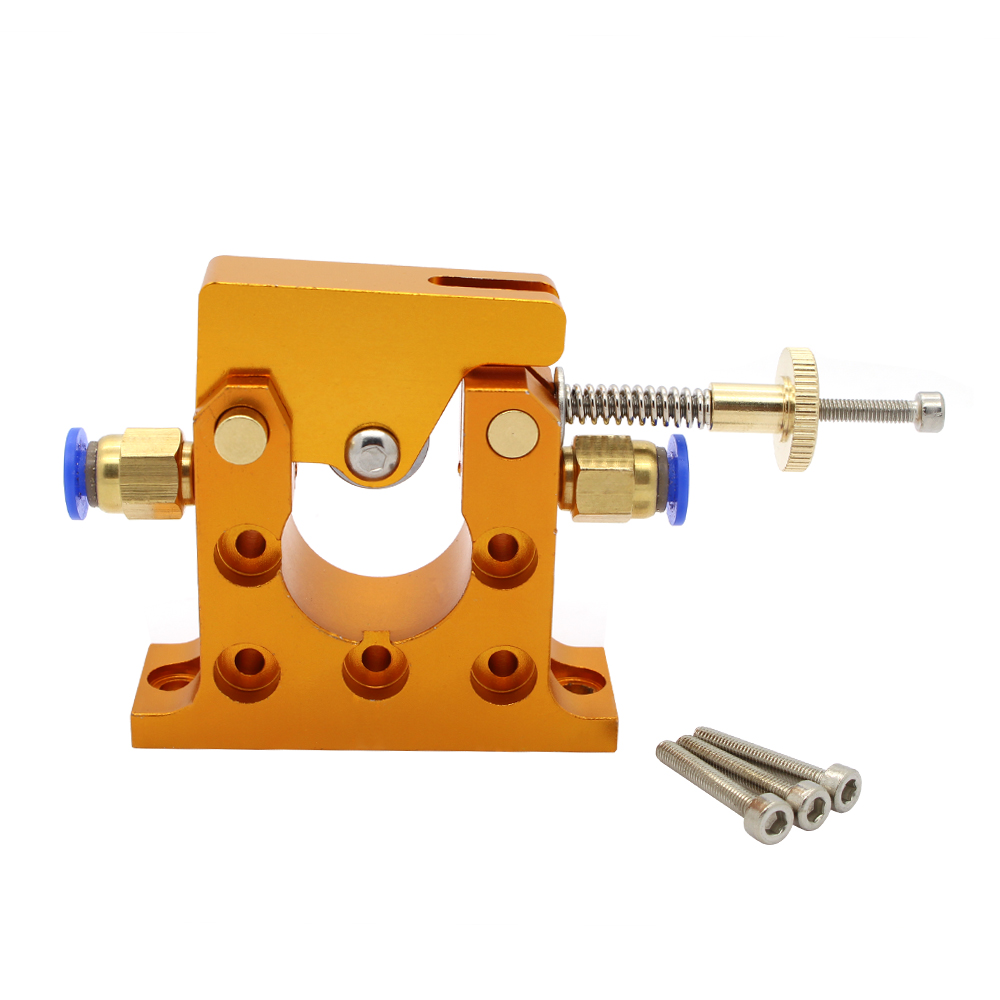

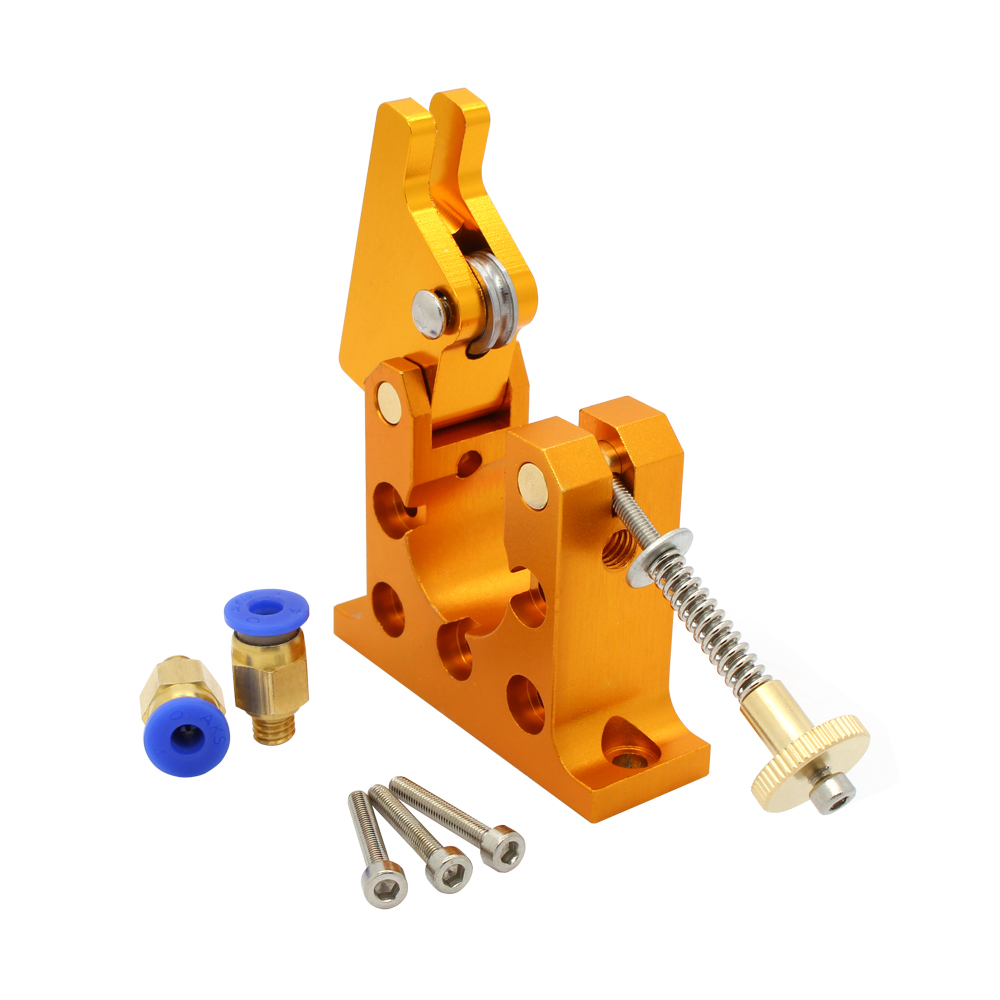

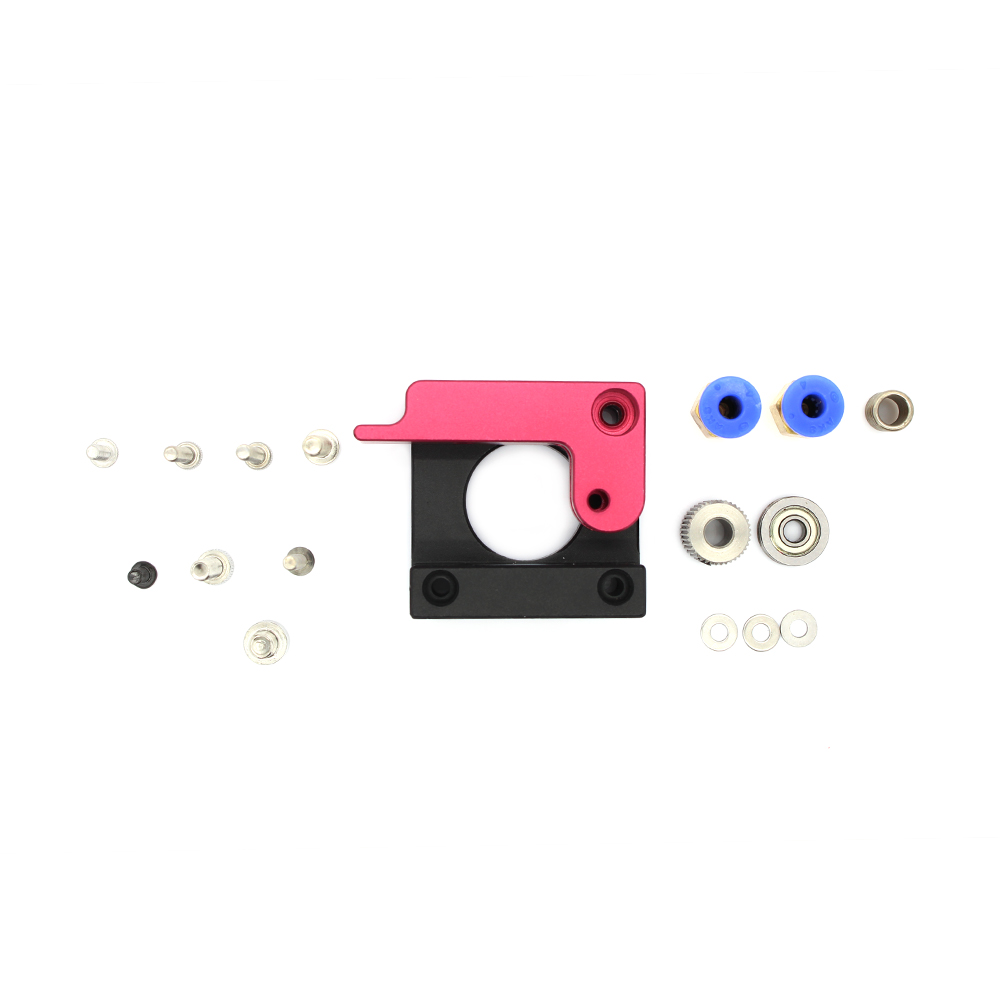

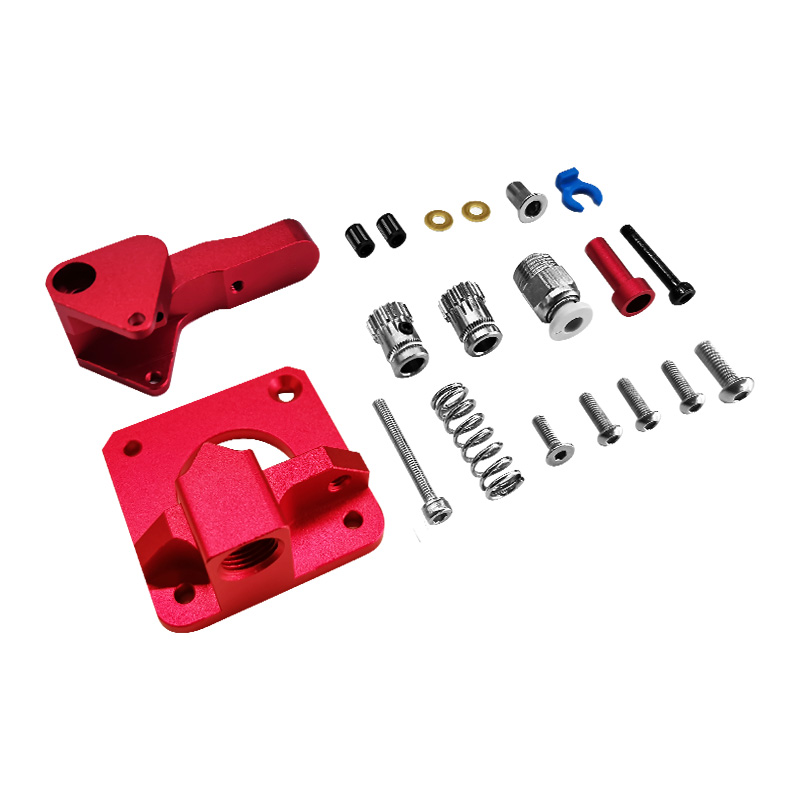

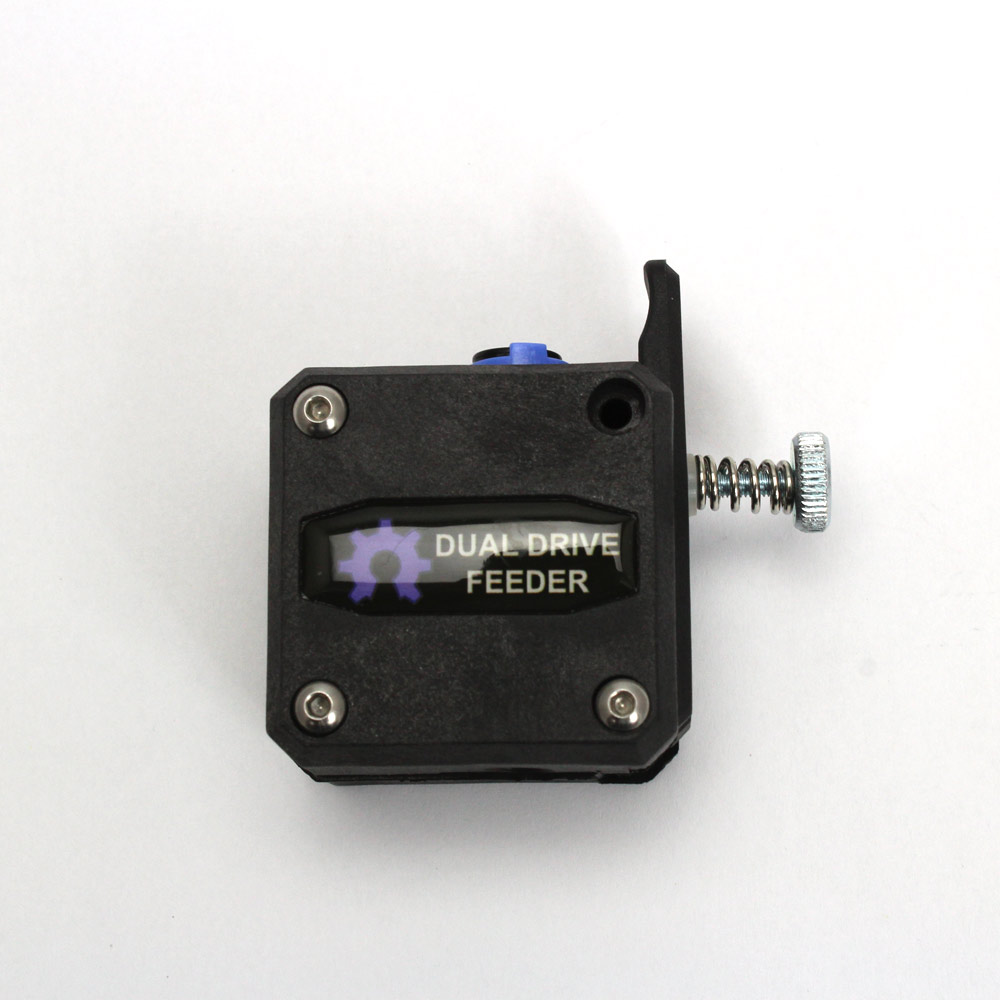

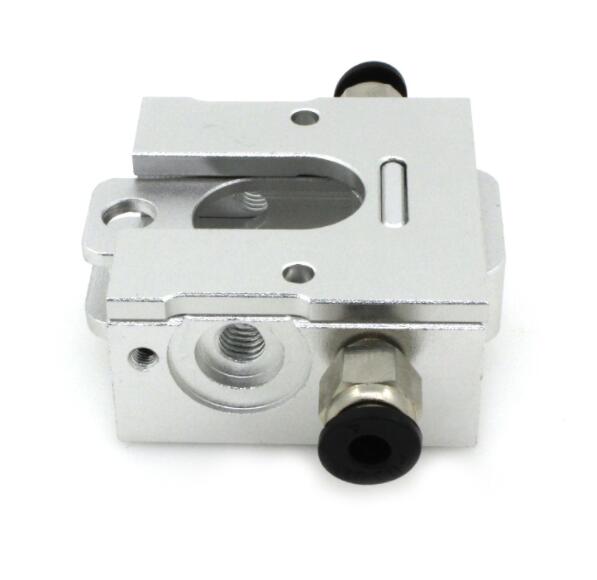

Extrudeur Bowden

Avec l'extrudeur Bowden, le filament est introduit dans l'extrudeur via un tube PTFE fixé sur le châssis de l'imprimante 3D. En raison du trajet prolongé jusqu'à l'extrudeur, l'entrée du filament est un peu plus lente et retardée avec les extrudeurs Bowden. Il en va de même pour la rétraction, c'est pourquoi le réglage correct de la rétraction est essentiel. Si les paramètres de rétraction n'ont pas été correctement définis pour l'extrudeur Bowden, un écoulement résiduel disgraciieux peut se produire à partir de la buse pendant l'impression.

Avantages :

- Mouvements plus propres grâce au poids réduit de l'extrudeur.

- Plus facile à entretenir

- Volume de construction plus grand grâce à l'extrudeur plus petit

Inconvénients :

- De nombreux filaments ne peuvent pas être traités à travers le tube PTFE.

- Moins de précision

- Temps de réaction plus long pour l'extrusion et la rétraction

Problèmes courants avec les extrudeurs

La plupart du temps, les problèmes avec les extrudeurs sont souvent liés au Hotend et se manifestent par des cliquetis, des grincements ou des frottements au niveau de l'extrudeur.

Tout d'abord, il faut vérifier les températures du Hotend et du Coldend pour s'assurer qu'ils sont suffisamment refroidis. Un Hotend obstrué provoque également des bouchons de filament, et l'extrudeur peut patiner ou se bloquer.

FAQ sur les extrudeurs

Qu'est-ce qu'un extrudeur pour imprimante 3D ?

L'extrudeur est la partie imprimante d'une imprimante. C'est ici que le filament est fondu et extrudé.

Qu'est-ce qu'un extrudeur Bowden ?

Bowden est une variante d'extrudeur dans laquelle le filament est poussé à travers un long tube PTFE et introduit dans l'extrudeur.

Quels sont les avantages d'un extrudeur direct ?

Un extrudeur direct présente l'avantage que tous les composants sont situés directement sur l'extrudeur, ce qui permet une extrusion plus uniforme et plus propre. L'absence de tube PTFE permet également de traiter presque tous les types de filaments.
