Module StepDown LM2596 (exemple d'application)

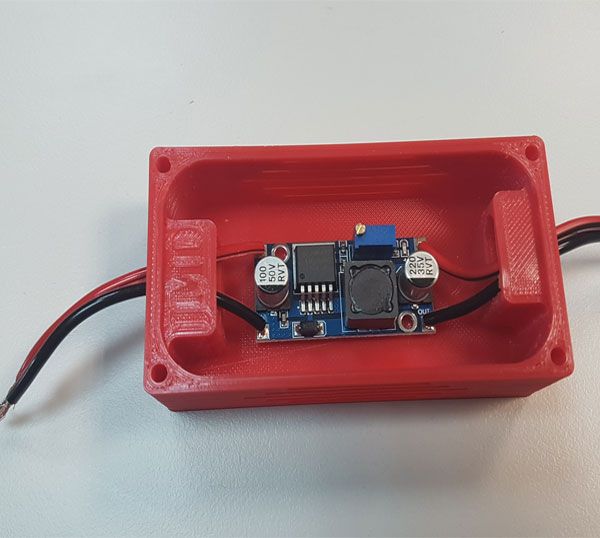

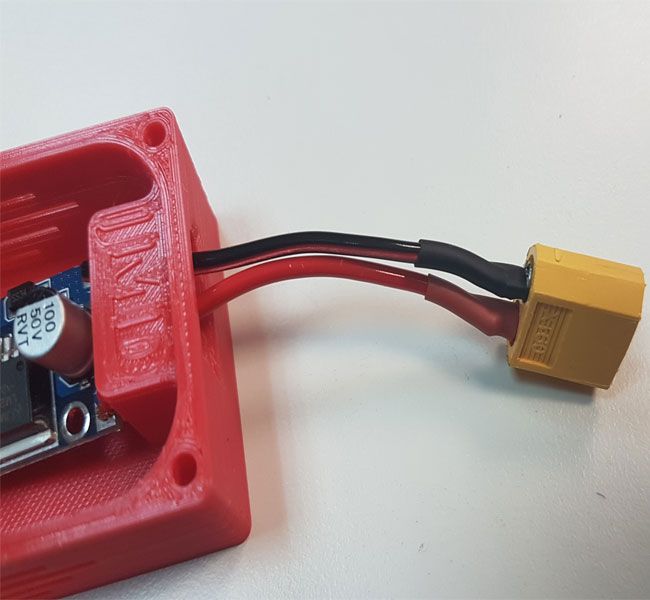

Un boîtier imprimé pour le module StepDown avec connecteurs XT60 adapté à l'imprimante 3D (TEVO-Black Widow), afin de réduire la tension disponible de 24V à 12V pour, par exemple, alimenter un éclairage LED 12V.
Un boîtier imprimé pour le module StepDown avec des connecteurs XT60, adapté à l'imprimante 3D (TEVO-Black Widow), permettant de « réduire » la tension existante de 24 V à 12 V afin, par exemple, faire fonctionner un éclairage LED en 12 V. D'autres conversions de tension, telles que 12 V/24 V vers 9 V, 9 V vers 5 V, etc., sont bien sûr également possibles.
Composant nécessaire
- 4x vis M3 x 20 mm
- env. 10 cm - 15 cm de câble
- Boîtier StepDown – XT60
- 1x module StepDown

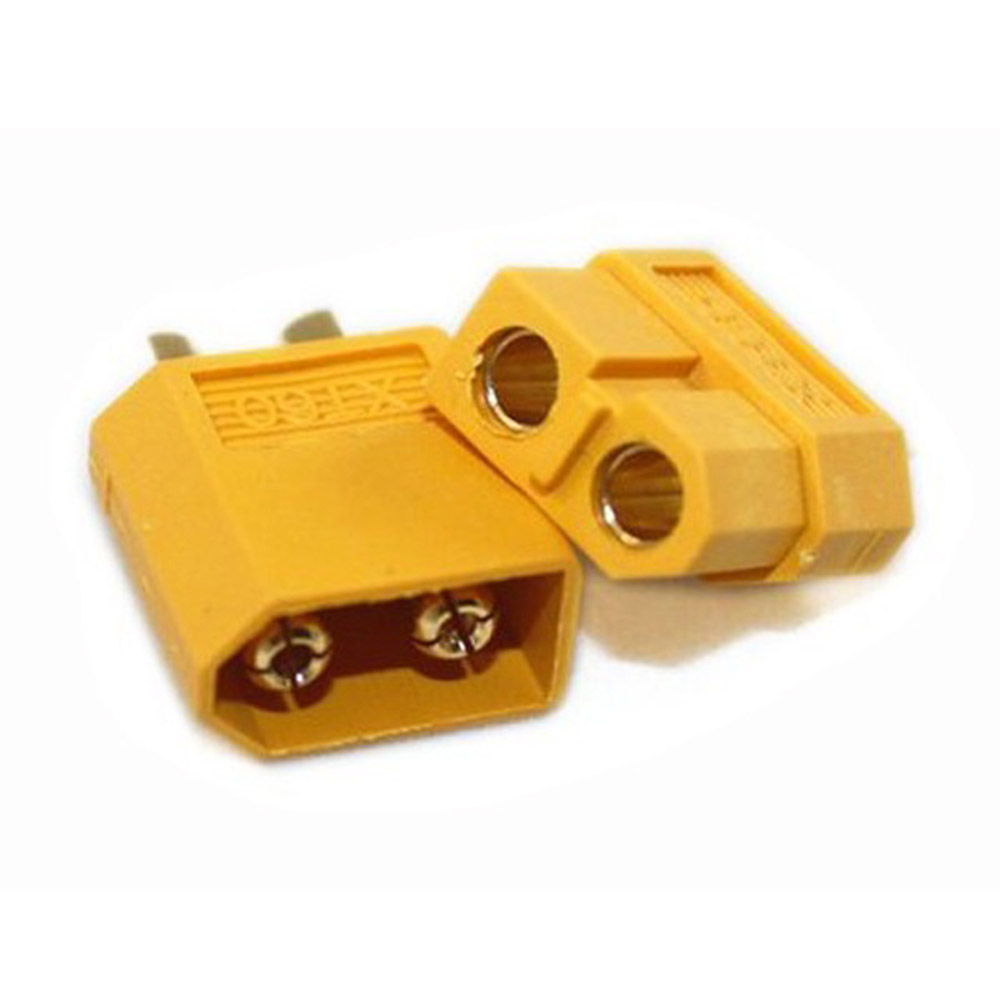

- 2x connecteur XT60
- Gaine thermorétractable
- Troisième main (pour la soudure)
- Station de soudage / fer à souder
- Étain à souder
Disponible immédiatement
Disponible immédiatement
Disponible immédiatement
Actuellement non disponible
Contenu : 0.25 Kilogramm (106,60 € / 1 Kilogramm)
Disponible immédiatement
Disponible immédiatement
Disponible immédiatement
Instructions

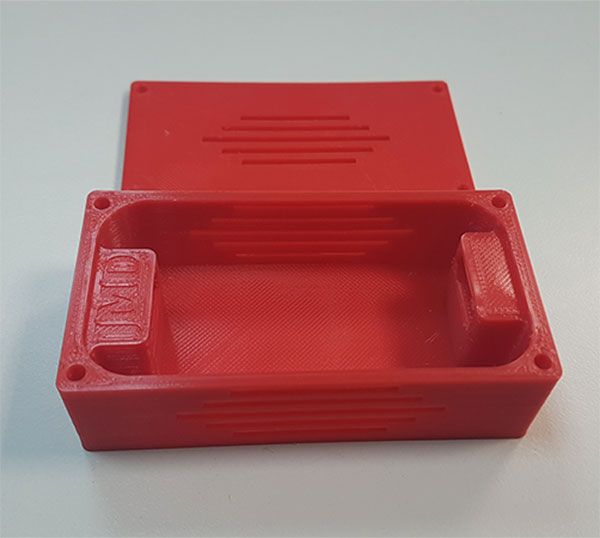

Tout d'abord, téléchargez le boîtier imprimé depuis Thingiverse.com et imprimez-le à l'aide d'une imprimante 3D. Des écarts peuvent survenir selon le filament utilisé, l'imprimante, etc. Une imprimante 3D précise est ici très importante.

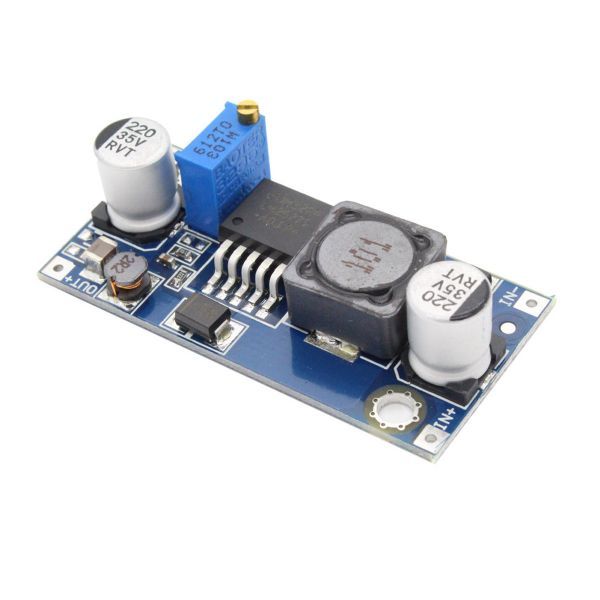

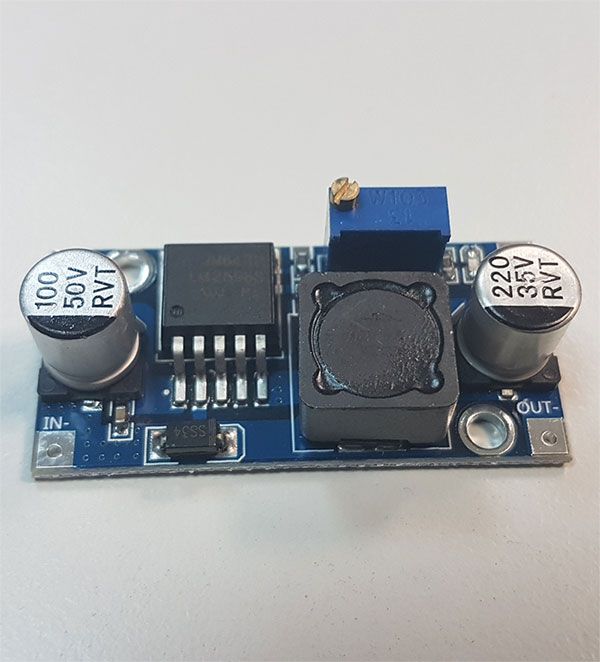

Ensuite, nous avons besoin du module StepDown. Veuillez respecter la polarité, l'entrée et la sortie. Ce module compact est particulièrement adapté pour presque tous les domaines grâce à sa petite taille (49x26 mm), que ce soit pour les loisirs, l'automobile, le matériel d'atelier, etc. Les contacts sont connectés par soudure.

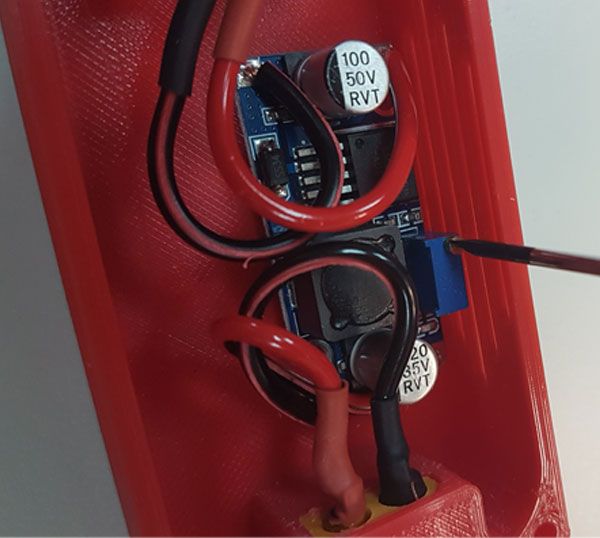

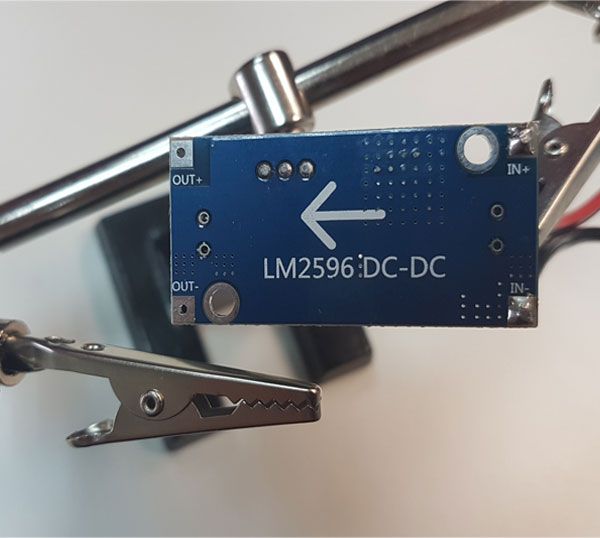

Après le montage de la troisième main (support de soudure), nous soudons les câbles coupés à la bonne longueur avec le module. La règle standard est ROUGE (+) NOIR (-), ce qui évite toute confusion ultérieure.
