Instructions

Tout d'abord, téléchargez le boîtier imprimé depuis Thingiverse.com et imprimez-le à l'aide d'une imprimante 3D. Des écarts peuvent survenir selon le filament utilisé, l'imprimante, etc. Une imprimante 3D précise est ici très importante.

2 | L'emballage

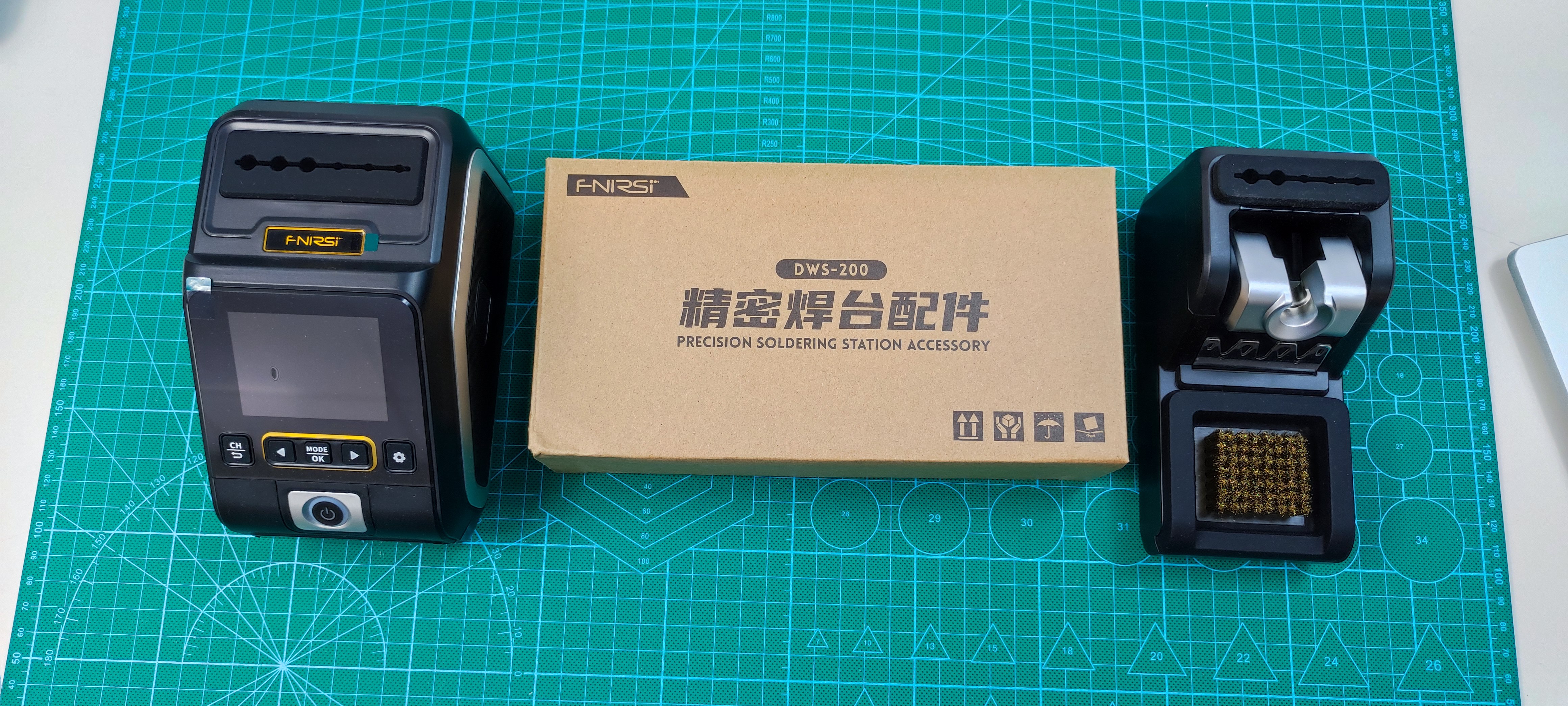

Le premier regard tombe sur un carton sobre de couleur brune avec une impression noire – pas de design coloré et brillant, mais un caractère sobre et utilitaire. Sur la face avant : le logo FNIRSI, la désignation du modèle DWS-200 ainsi que, en chinois et en anglais, « Precision Intelligent Soldering Station ».

cliquez sur les images pour agrandir

Particulièrement malin : Le dos de la boîte sert également de guide de démarrage rapide. En trois étapes illustrées, il est expliqué comment connecter le câble d'alimentation, la poignée et le cavalier du support. Ceux qui souhaitent utiliser l'appareil immédiatement trouveront toutes les informations nécessaires directement sur la boîte - sans avoir à ouvrir le mode d'emploi.

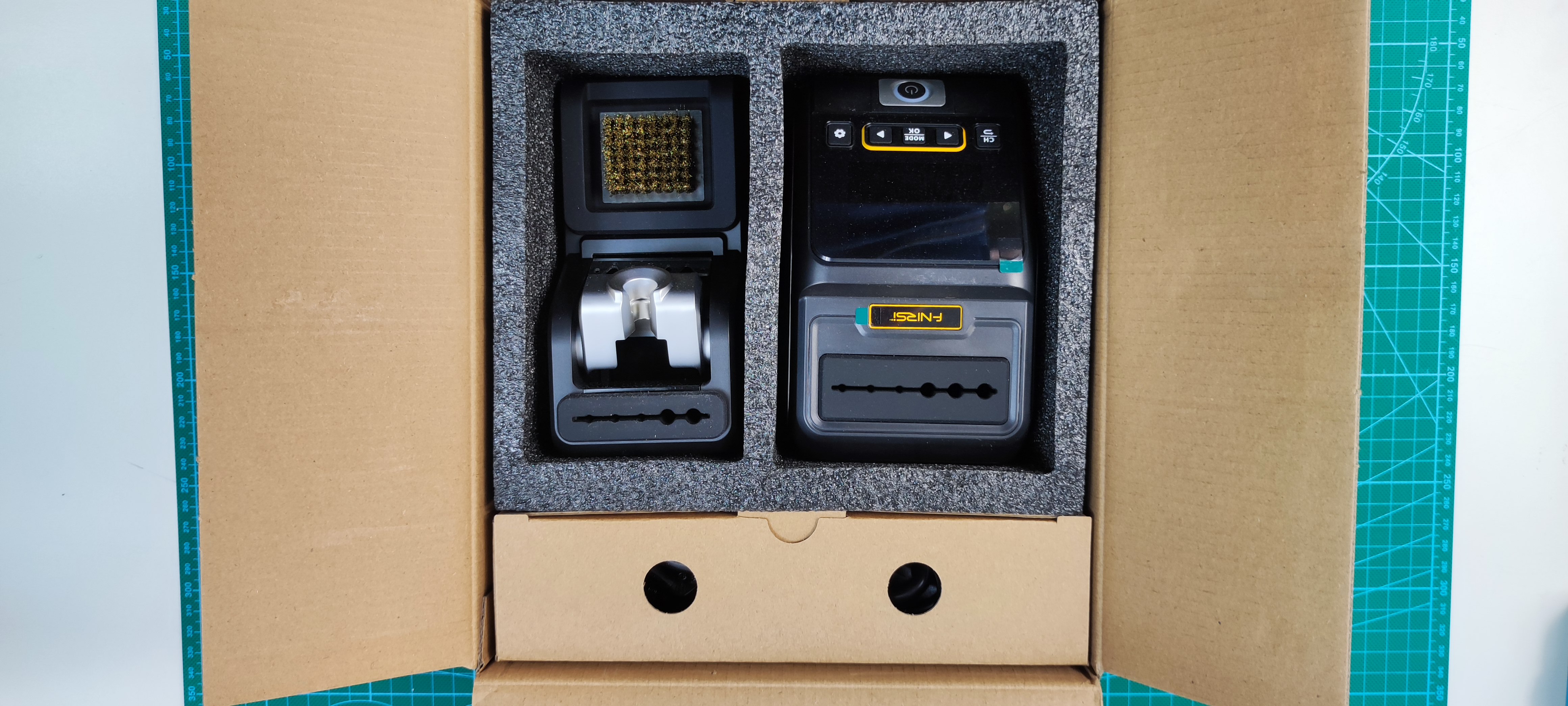

À l'ouverture, on découvre un insert en mousse solide : la station et son support sont bien calés dans des cavités découpées, avec un tiroir supplémentaire en dessous pour les câbles et accessoires. Rien ne bouge, rien ne claque, ce qui est plutôt agréable pour un appareil de cette gamme de prix.

Ensuite, nous plaçons le StepDown dans le boîtier, en faisant passer les câbles pour l'entrée et la sortie par les ouvertures prévues à cet effet. Si nécessaire, fixer le module avec du ruban adhésif double face au boîtier.

Conclusion

Nous sommes arrivés à la fin de ce projet !
Avec ce cadre photo IoT numérique basé sur ESP32, vous avez non seulement appris à contrôler des écrans et à décoder des images, mais aussi à configurer un serveur web local pour une gestion pratique des fichiers. Ces connaissances constituent une excellente base pour de futurs projets d'automatisation et d'IoT. Nous espérons que le montage vous a plu et que vous continuerez à explorer les nombreuses possibilités offertes par l'ESP32 !

Conclusion

Nous sommes arrivés à la fin de ce projet !
Avec ce cadre photo IoT numérique basé sur ESP32, vous avez non seulement appris à contrôler des écrans et à décoder des images, mais aussi à configurer un serveur web local pour une gestion pratique des fichiers. Ces connaissances constituent une excellente base pour de futurs projets d'automatisation et d'IoT. Nous espérons que le montage vous a plu et que vous continuerez à explorer les nombreuses possibilités offertes par l'ESP32 !

Conclusion

Nous sommes arrivés à la fin de ce projet !
Avec ce cadre photo IoT numérique basé sur ESP32, vous avez non seulement appris à contrôler des écrans et à décoder des images, mais aussi à configurer un serveur web local pour une gestion pratique des fichiers. Ces connaissances constituent une excellente base pour de futurs projets d'automatisation et d'IoT. Nous espérons que le montage vous a plu et que vous continuerez à explorer les nombreuses possibilités offertes par l'ESP32 !

Conclusion

Nous sommes arrivés à la fin de ce projet !
Avec ce cadre photo IoT numérique basé sur ESP32, vous avez non seulement appris à contrôler des écrans et à décoder des images, mais aussi à configurer un serveur web local pour une gestion pratique des fichiers. Ces connaissances constituent une excellente base pour de futurs projets d'automatisation et d'IoT. Nous espérons que le montage vous a plu et que vous continuerez à explorer les nombreuses possibilités offertes par l'ESP32 !

L'alternative, la poignée F210 convient principalement pour les travaux de précision et moins pour les kits, câbles et connecteurs.

Comparaison des deux poignées

Caractéristique	F210	F245
Taille de la poignée	Plus fine, plus légère	Un peu plus épaisse et plus robuste
Poids	Plus léger	Plus lourd
Pointes	Pointes F210 plus petites	Pointes F245 plus grandes
Capacité thermique	Plus faible	Plus élevée
Transfert de chaleur	Optimisé pour les travaux fins	Pour les travaux universels et intensifs
Ergonomie	Très bonne pour les travaux longs et minutieux	Très bonne pour les travaux électroniques généraux
Application typique	Idéal pour les petits composants CMS, les circuits intégrés fins, la micro-soudure	THT, câbles, connecteurs, surfaces de masse, composants CMS de grande à petite taille

5.2 Les pointes de soudage HS02A

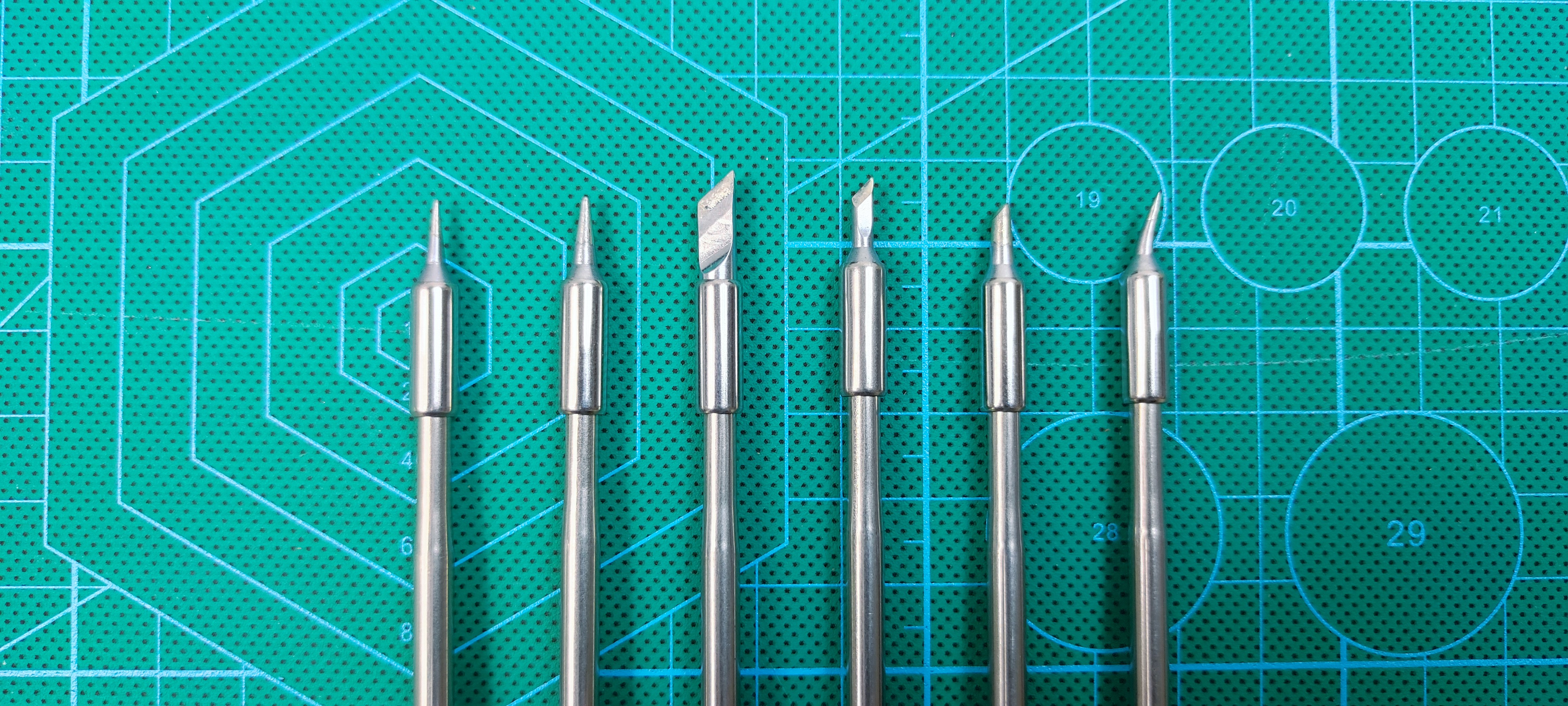

Six pointes de haute qualité sont fournies, chacune emballée individuellement dans un support en plastique vert et étiquetée avec sa désignation de type. La gamme couvre les cas d'utilisation les plus courants :

HS02A-I : Pointe fine type crayon - idéale pour les composants CMS et les travaux de précision
HS02A-C2 : Pointe type burin - pour THT et les soudures plus robustes
HS02A-B : Pointe ronde type crayon - polyvalente
HS02A-K : Lame large - pour dessouder et faire des ponts
HS02A-KU : Petite lame - pour CMS et les espaces étroits
HS02A-JS : Pointe en crochet courbé - usages spécifiques (voir section 5.3)

5.3 La pointe de soudage JS - un cas particulier

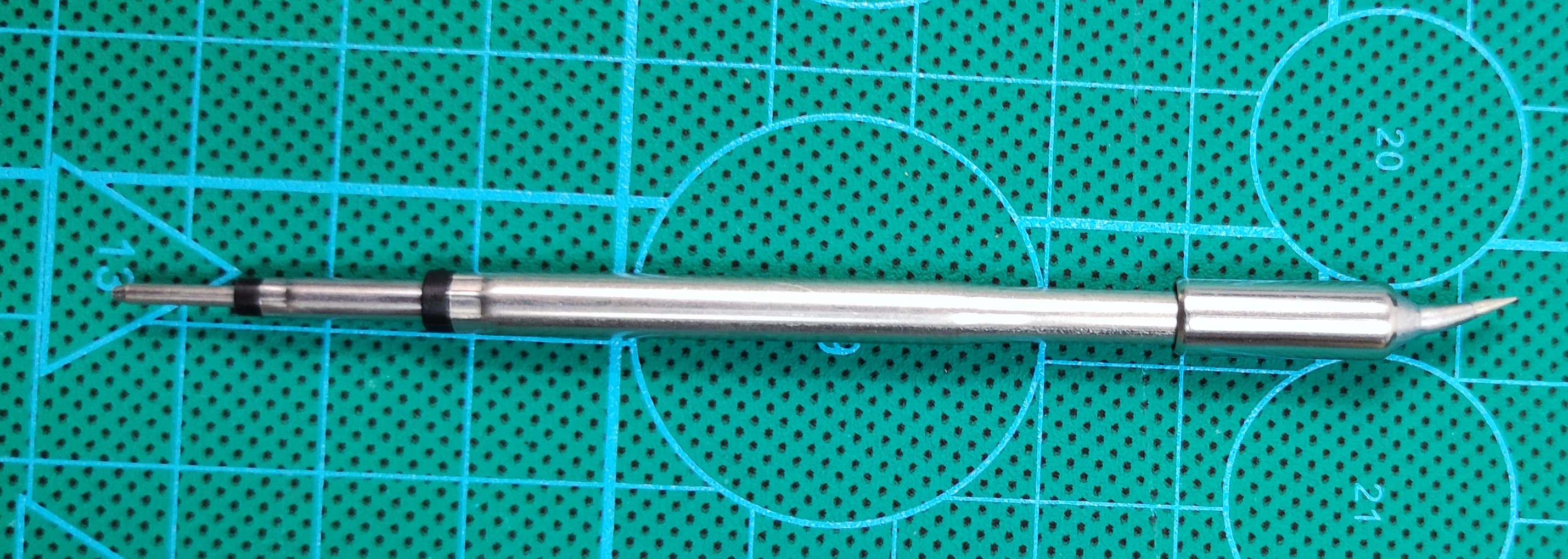

En déballant, une pointe attire immédiatement l'attention : légèrement inclinée, presque comme tordue. Il s'agit de la HS02A-JS, appelée pointe en crochet courbé (JS = « J-Shape »). Ces pointes de soudage se trouvent généralement uniquement en accessoires séparés.

ℹ REMARQUE - À quoi sert la pointe JS ?
La forme courbée permet d'aborder les connexions par soudure latéralement ou en diagonale par le haut, c'est-à-dire partout où une pointe droite ne peut pas accéder sans toucher les composants adjacents. Utilisations typiques : retouches sur des cartes densément peuplées, soudure près des parois de boîtier, circuits intégrés à pattes en J et retouches ciblées de Pins individuels dans des espaces restreints. En utilisation quotidienne, on y a rarement recours, mais lorsqu'elle est nécessaire, elle est irremplaçable.

6 | Caractéristiques techniques

Propriété	Valeur
Modèle	FNIRSI DWS-200 F245 Plus
Puissance	200 W
Tension d'entrée	100-240 V AC (universelle)
Plage de température	100-450 °C / 212-842 °F
Temps de chauffage	~1 seconde à la température de fonctionnement
Temps de fusion de l'étain	~3 secondes

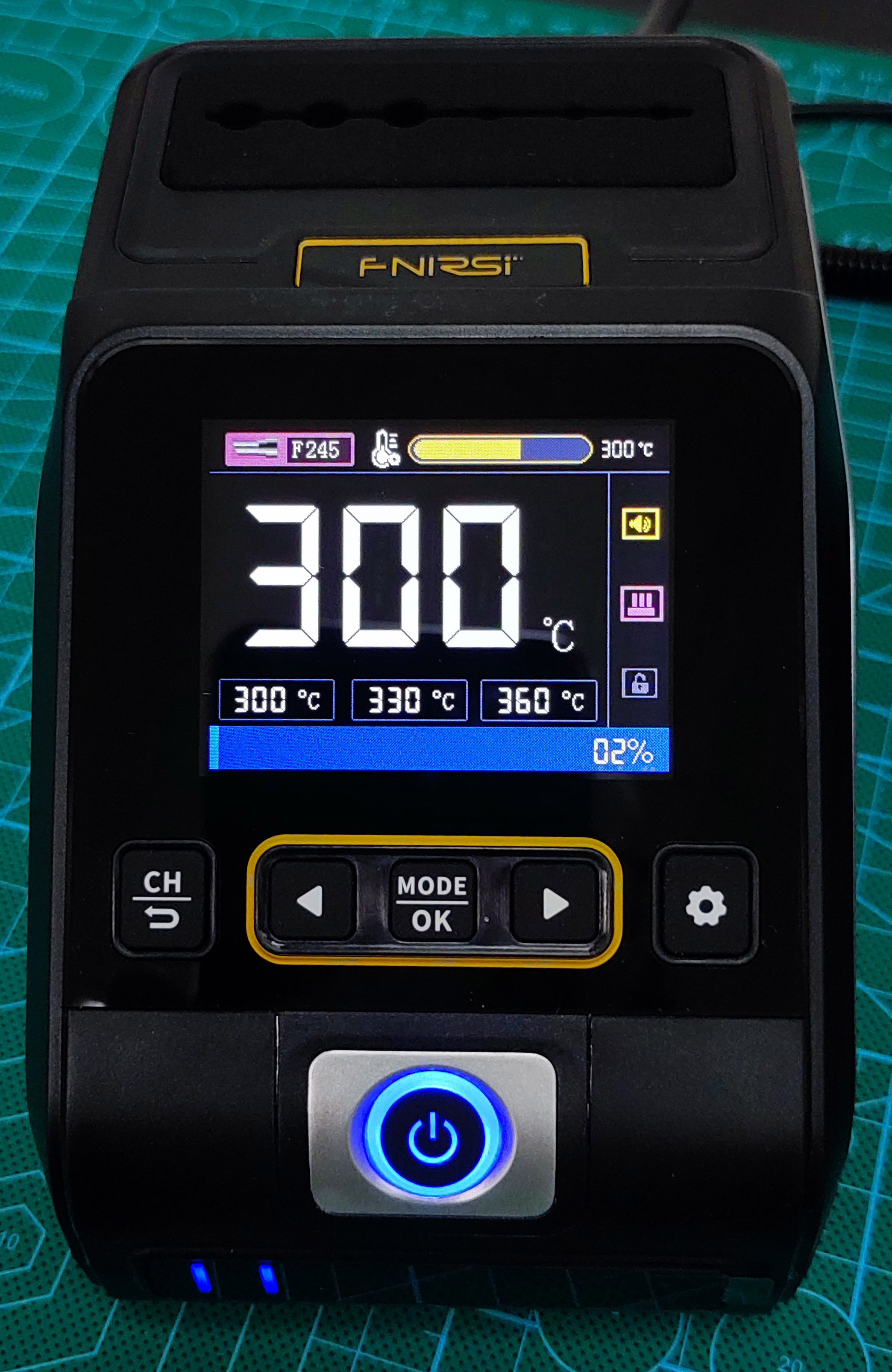

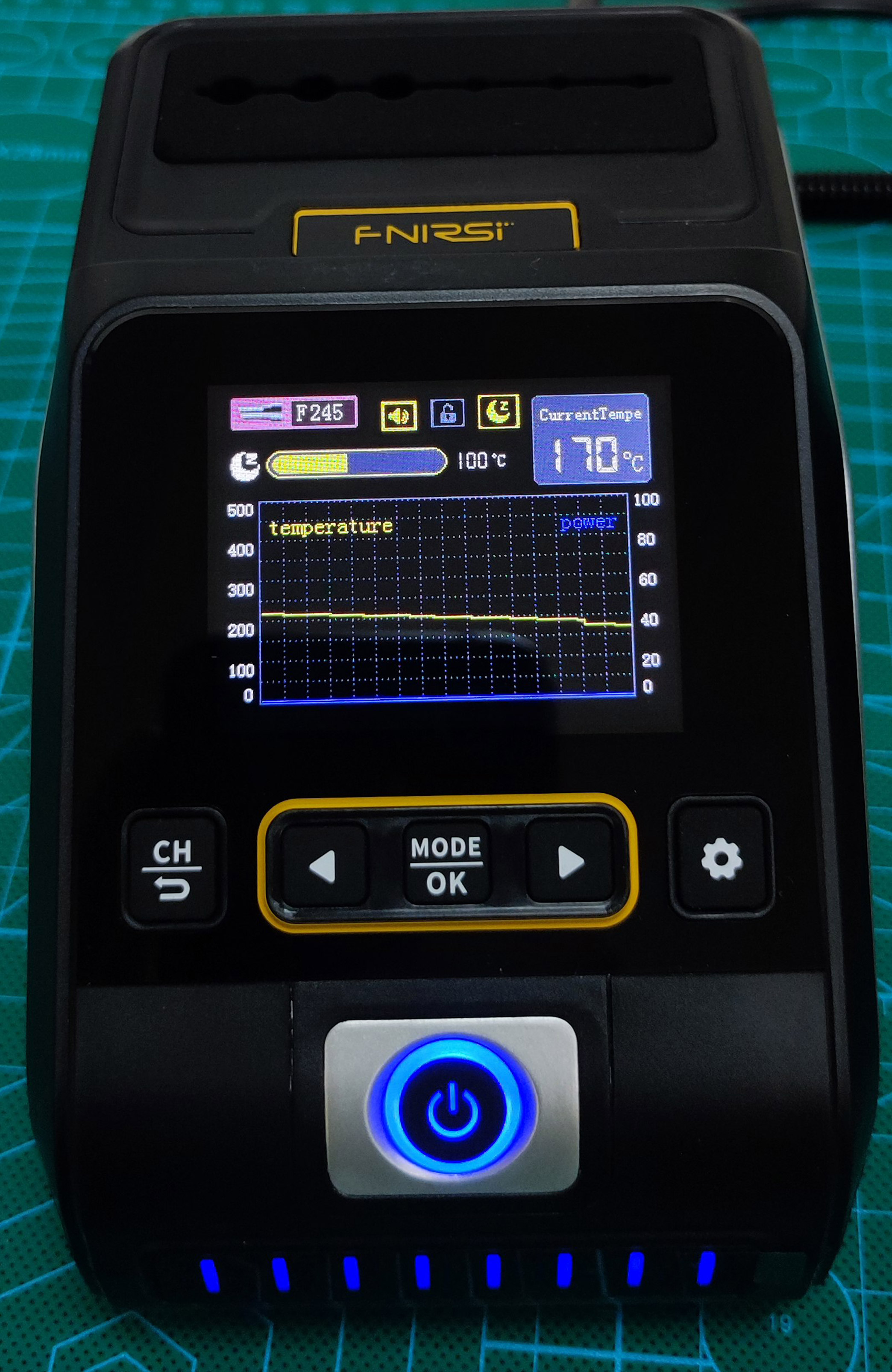

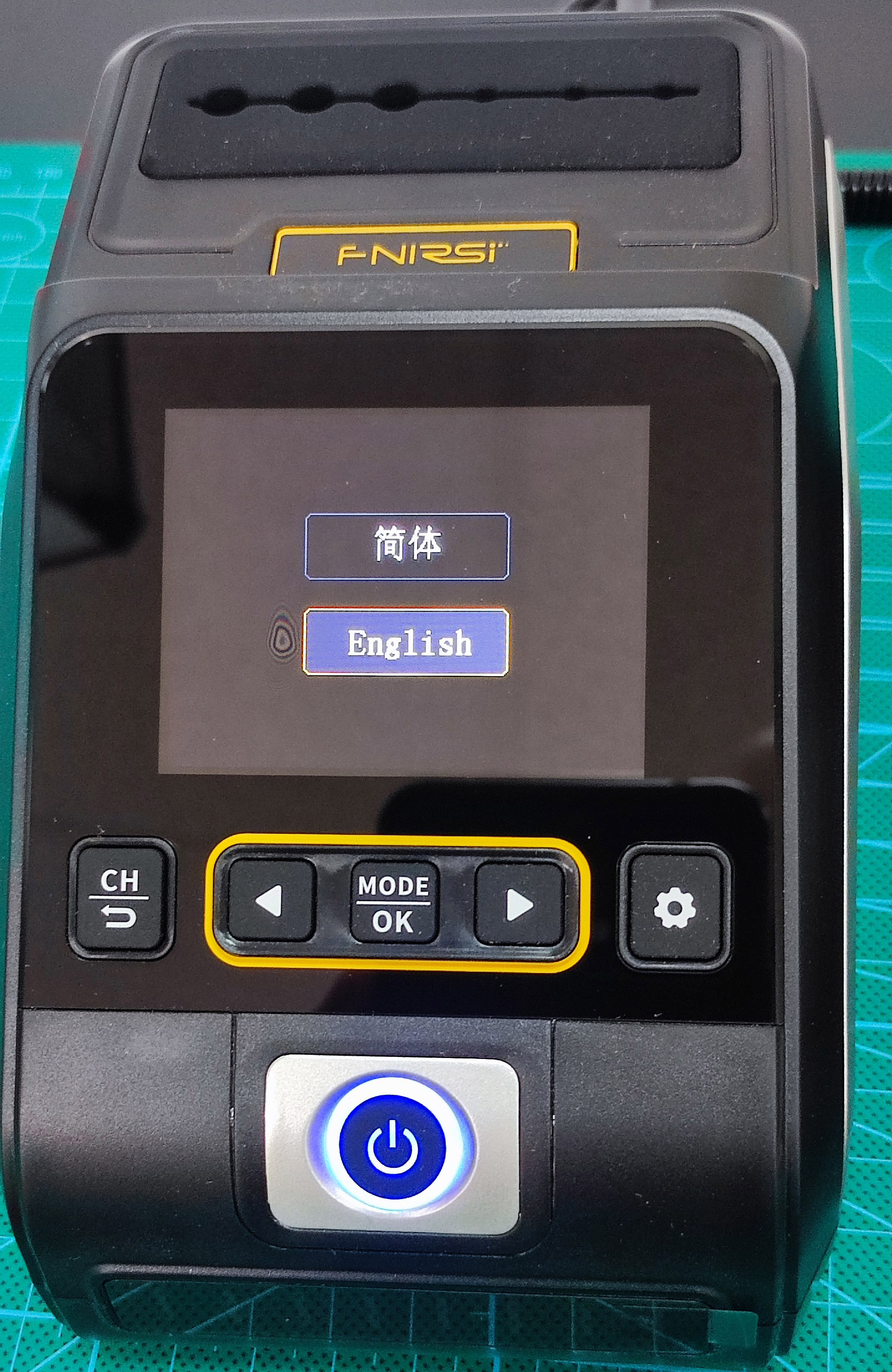

Écran	2,8" TFT LCD couleur
Modes d'affichage	Valeur de température / Courbe / Combinaison
Températures prédéfinies	3 groupes mémorisables
Poignées compatibles	F245, F210

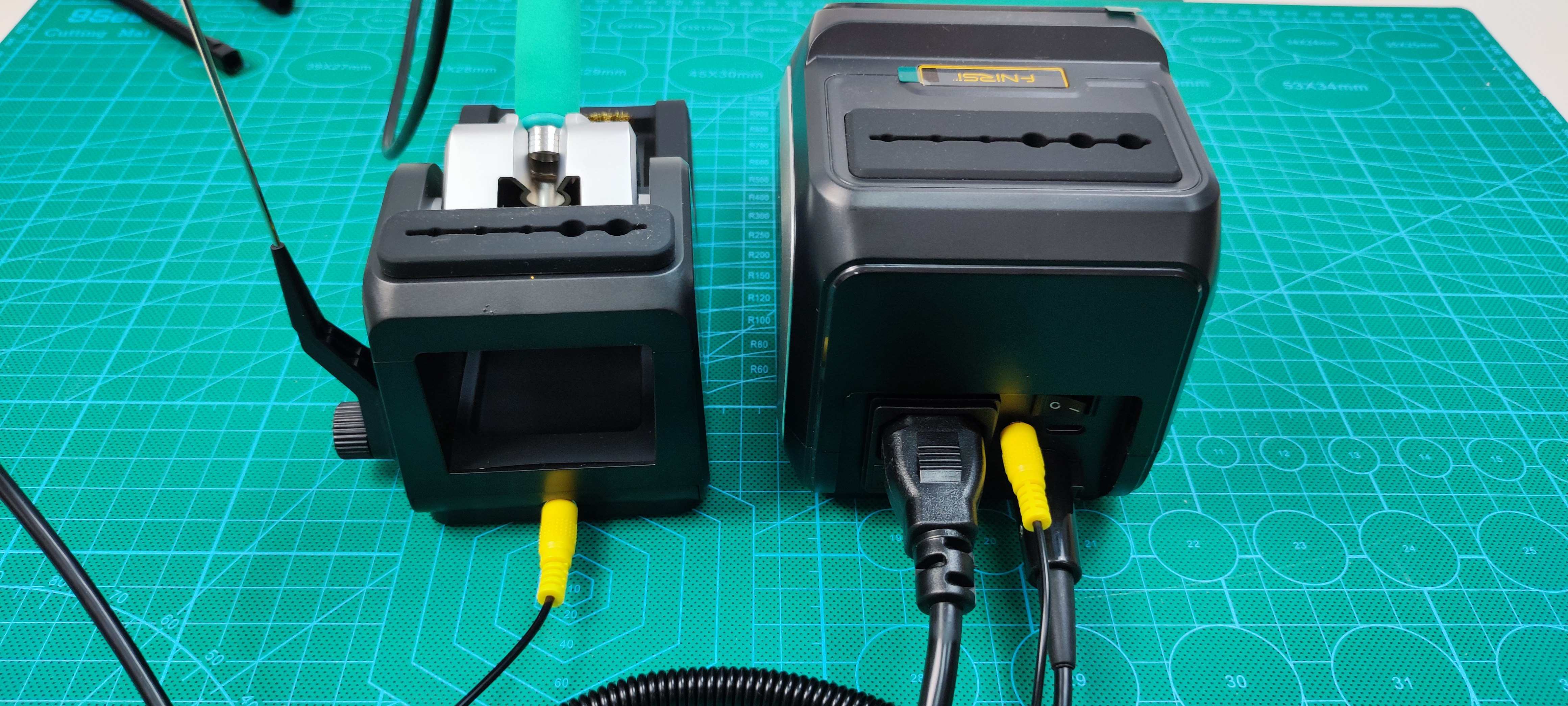

Mode veille	Automatique par induction de jumper de support
Raccordement secteur	IEC C14 (fiche pour appareil froid)
Dimensions de la station	160 × 95 × 105 mm
Pointes fournies	HS02A-T, HS02A-B, HS02A-K, HS02A-KU, HS02A-C2, HS02A-JS

7 | Première impression

La DWS-200 laisse une impression nettement meilleure au déballage que ce que le prix ne laisserait supposer. Les points suivants se distinguent :

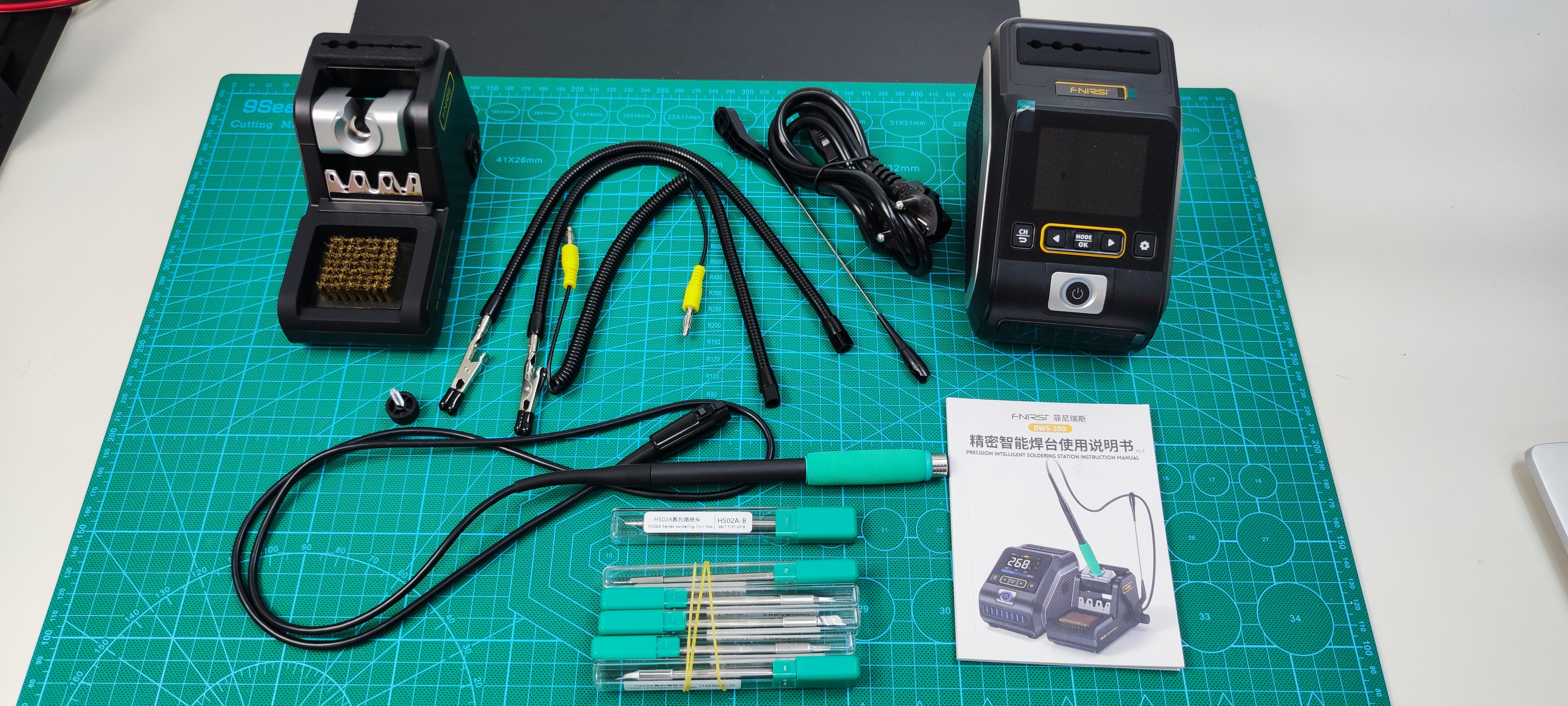

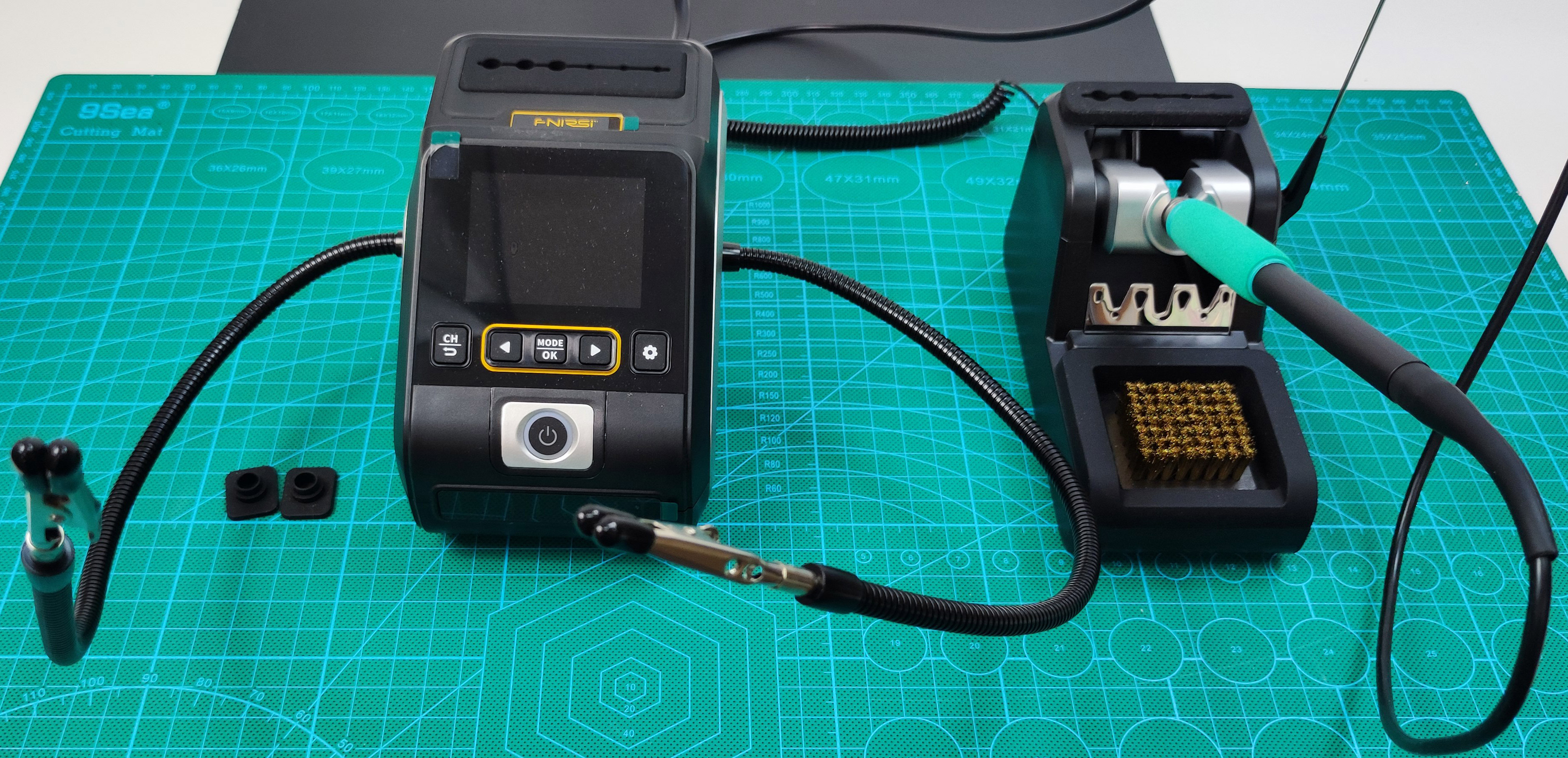

Ensemble complet : 6 pointes, 2 mains tierces, support de câble, rangement - prêt à l'emploi immédiatement

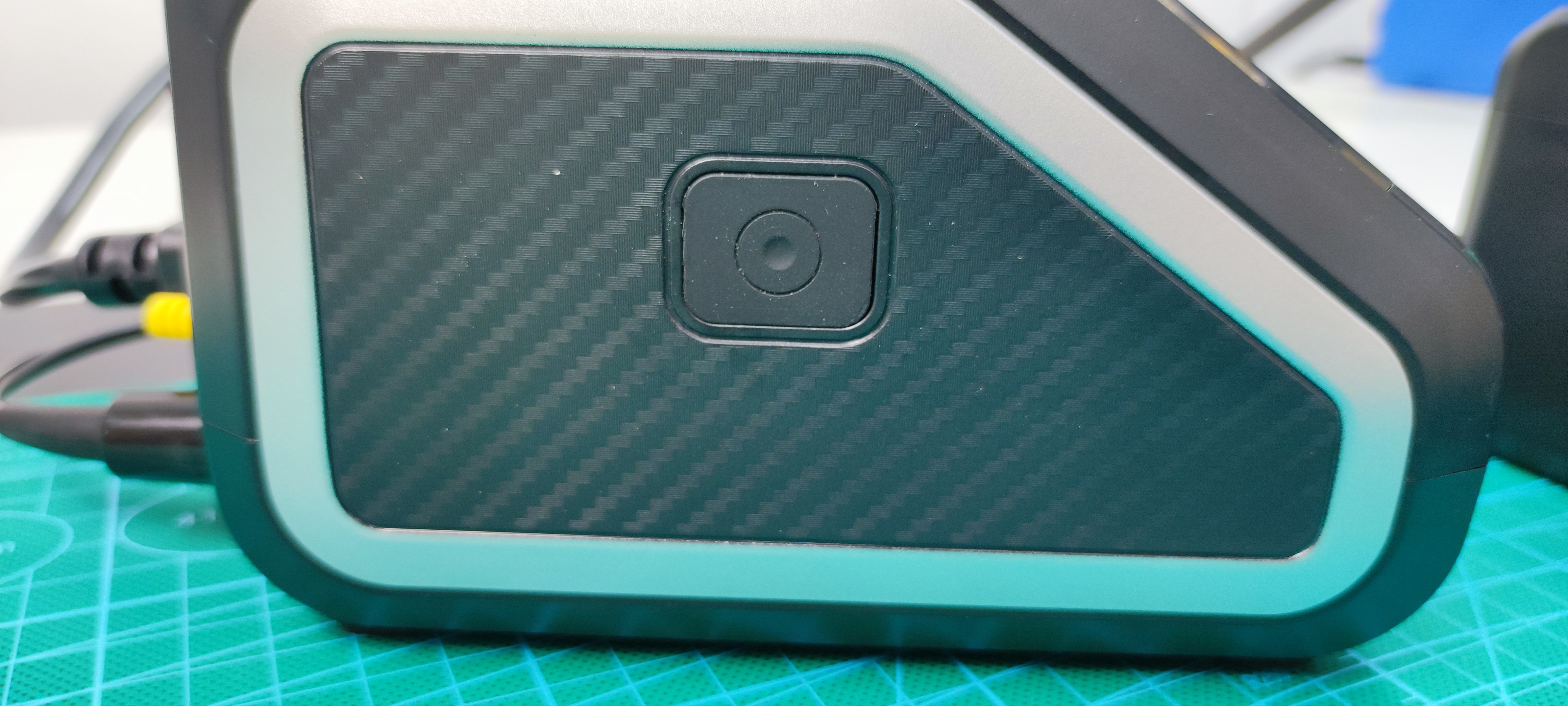

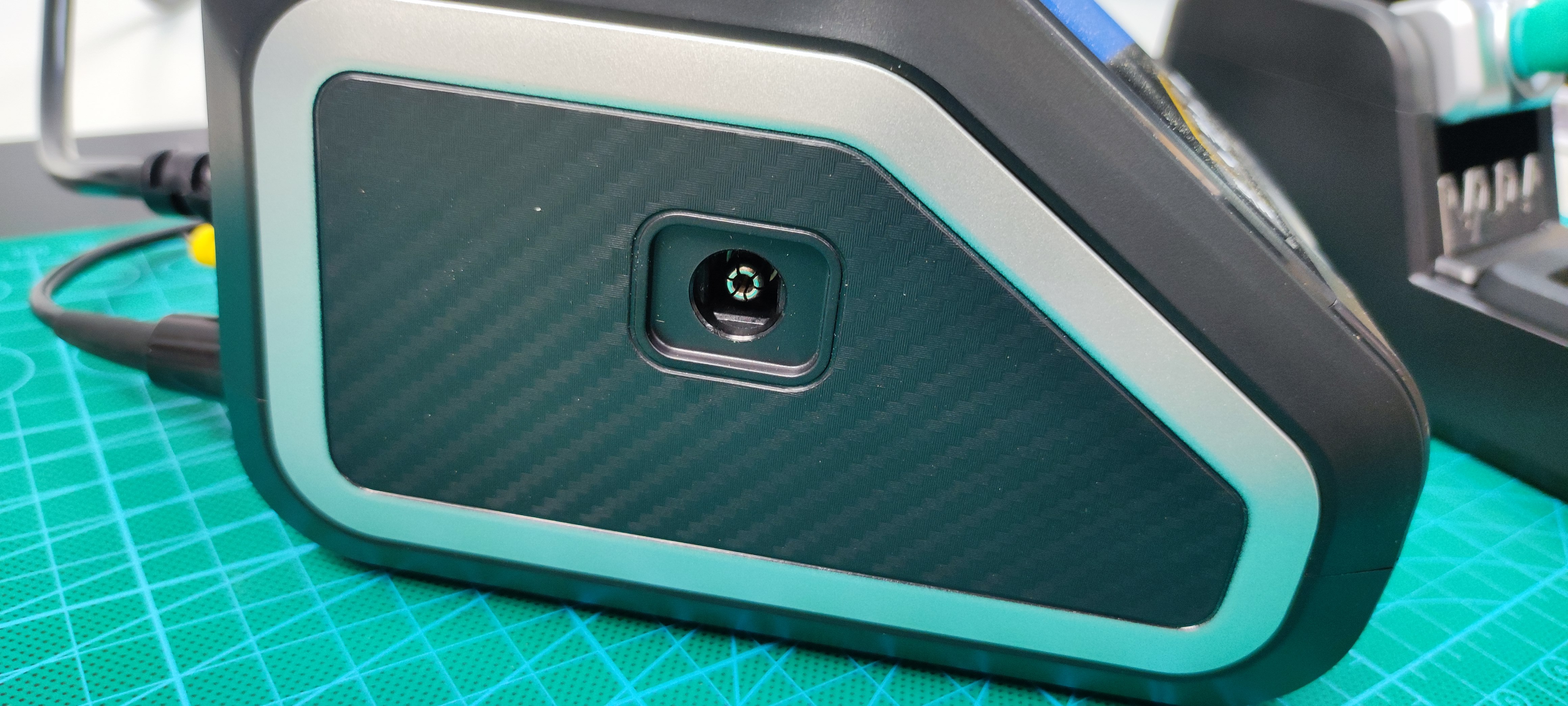

Finition de qualité : aspect carbone, cadre métallique, prise éclairée - pas un modèle d'entrée de gamme.
200 W de réserve de puissance : une marge bien plus importante que les stations classiques de 120 W.

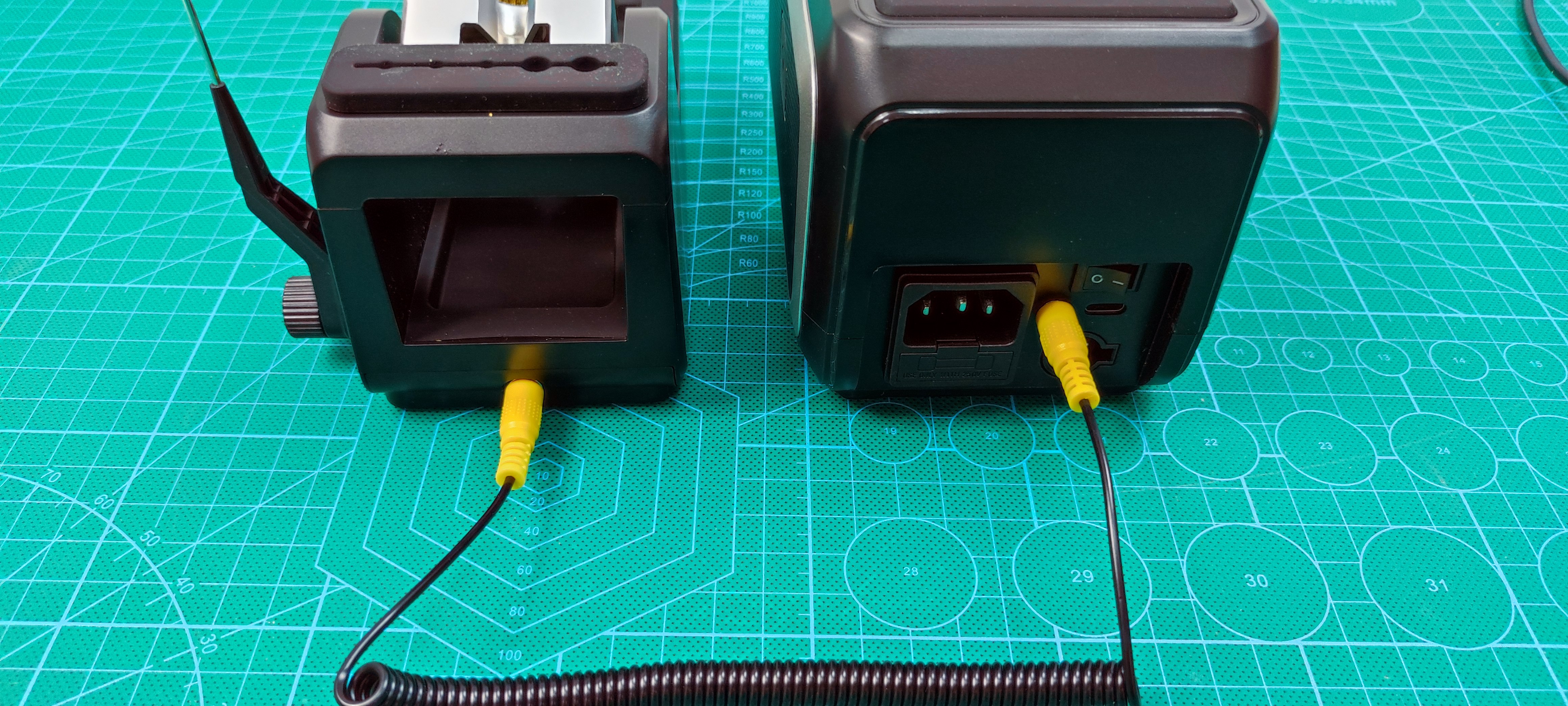

Mode veille préserve la pointe et la consommation d'énergie – fonctionne parfaitement.

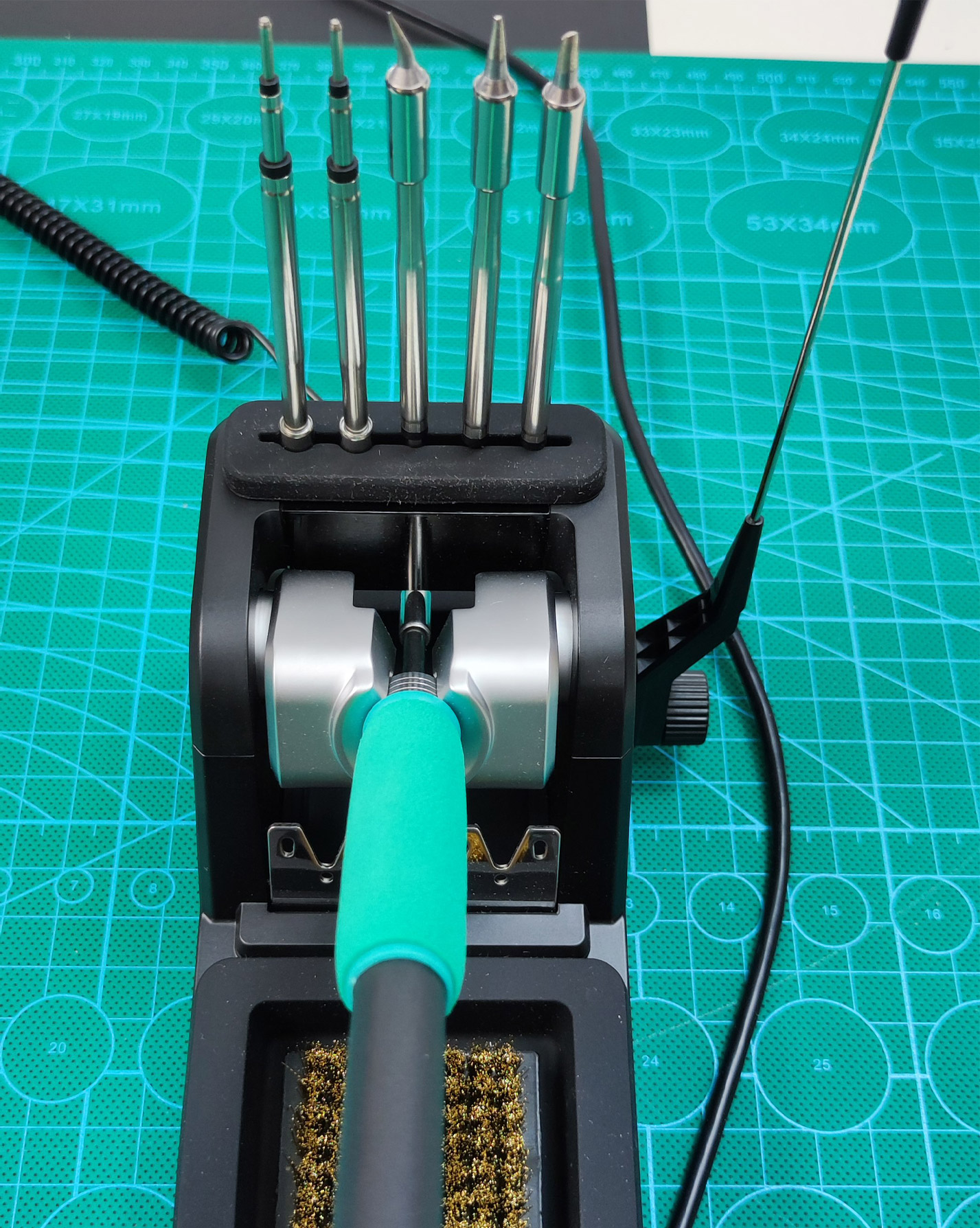

Support bien conçu : porte-pointes pour toutes les pointes de rechange, laine de laiton, réglage en hauteur.
Guide de démarrage rapide sur la boîte : schéma de connexion imprimé directement - petit détail, grand effet.
Sélection intéressante de pointes : la pointe JS en forme de crochet, inhabituelle, est également incluse.
