Module StepDown LM2596 (exemple d'application)
Un boîtier imprimé pour le module StepDown avec connecteurs XT60 adapté à l'imprimante 3D (TEVO-Black Widow), afin de réduire la tension disponible de 24V à 12V pour, par exemple, alimenter un éclairage LED 12V.
Un boîtier imprimé pour le module StepDown avec des connecteurs XT60, adapté à l'imprimante 3D (TEVO-Black Widow), permettant de « réduire » la tension existante de 24 V à 12 V afin, par exemple, faire fonctionner un éclairage LED en 12 V. D'autres conversions de tension, telles que 12 V/24 V vers 9 V, 9 V vers 5 V, etc., sont bien sûr également possibles.
Que signifie THT ?

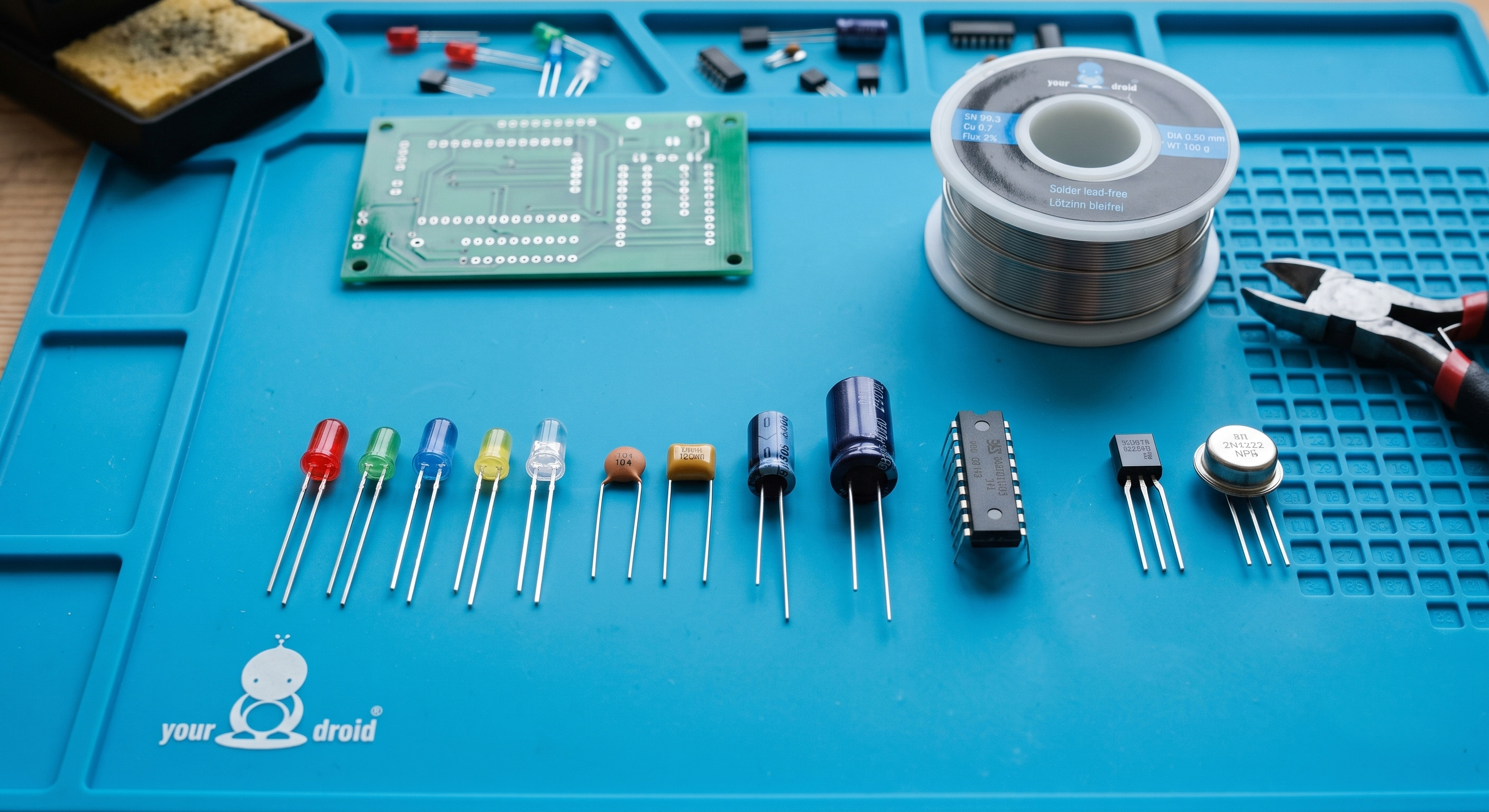

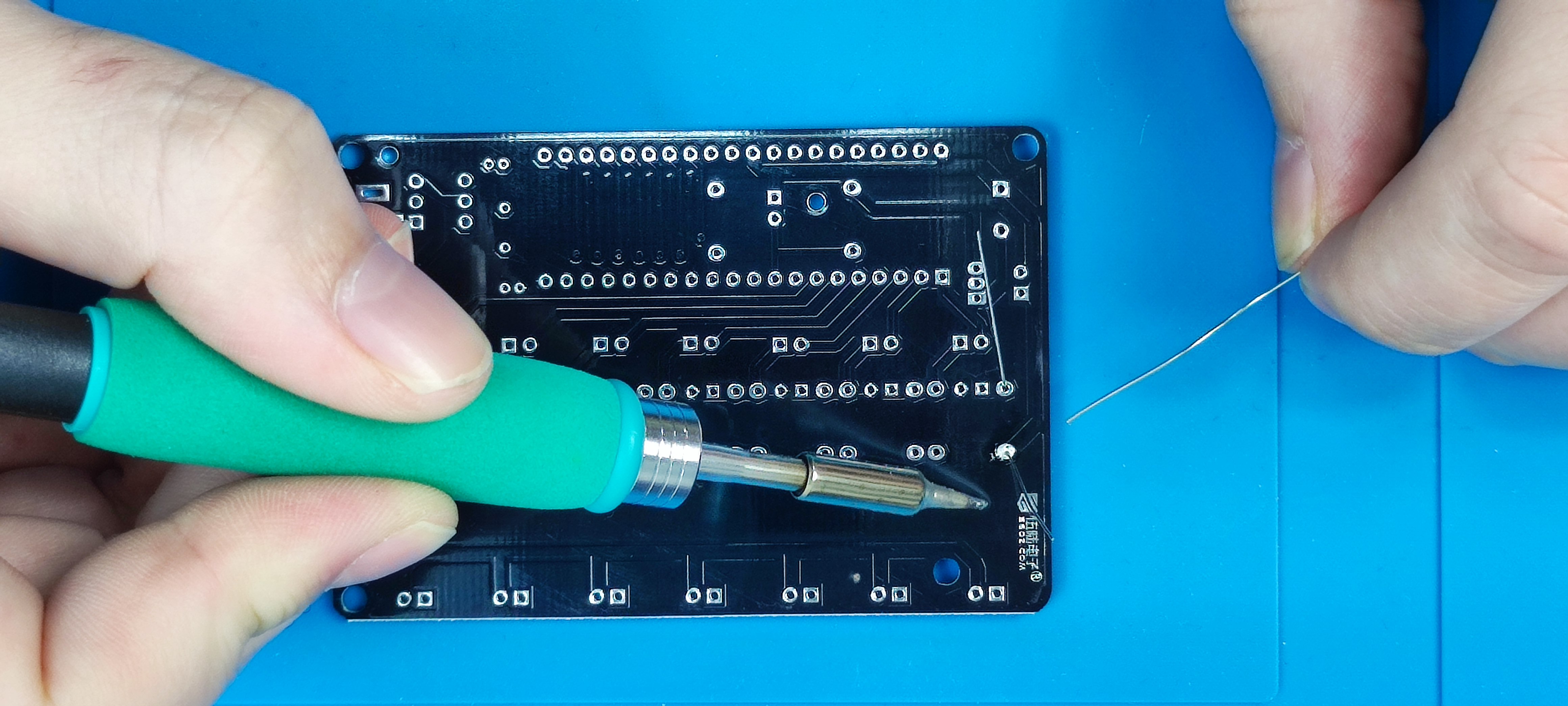

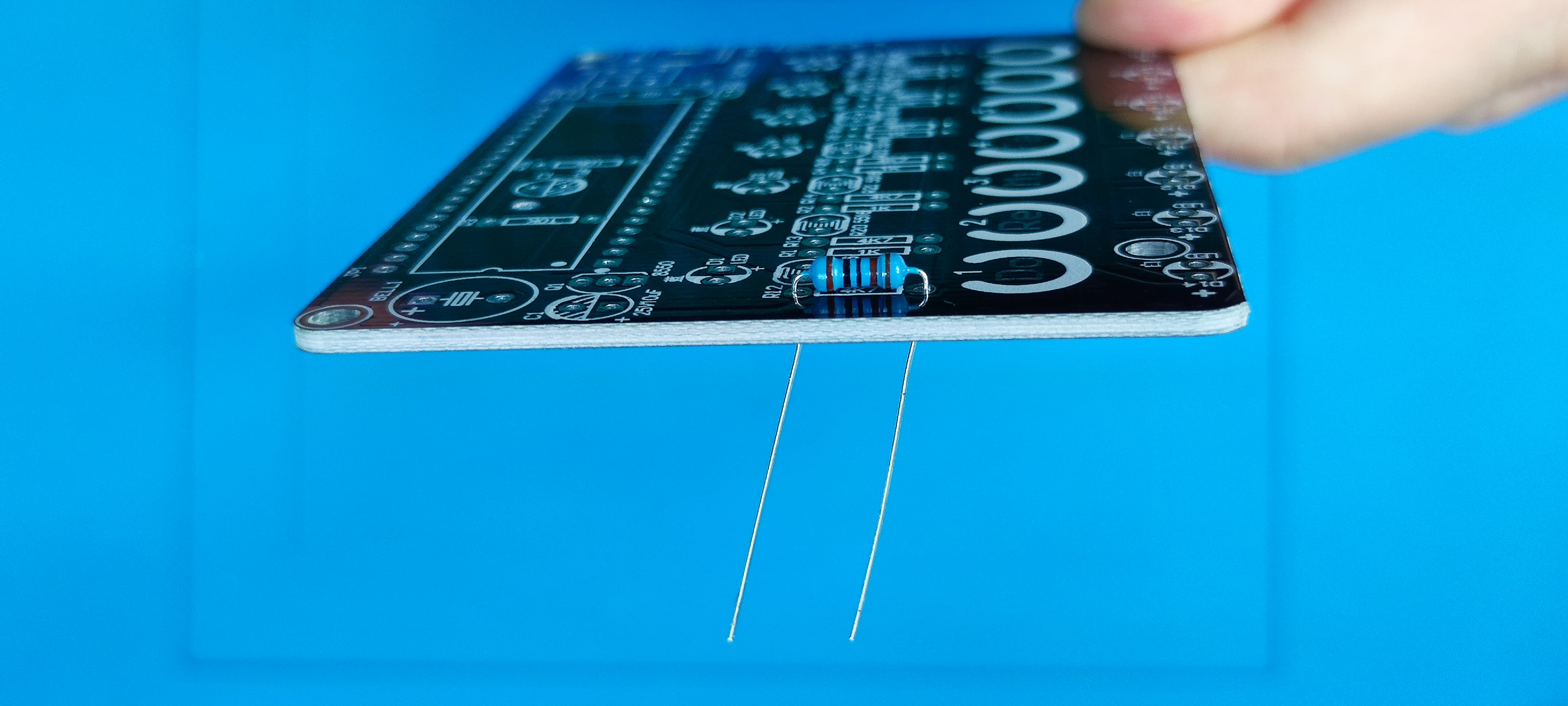

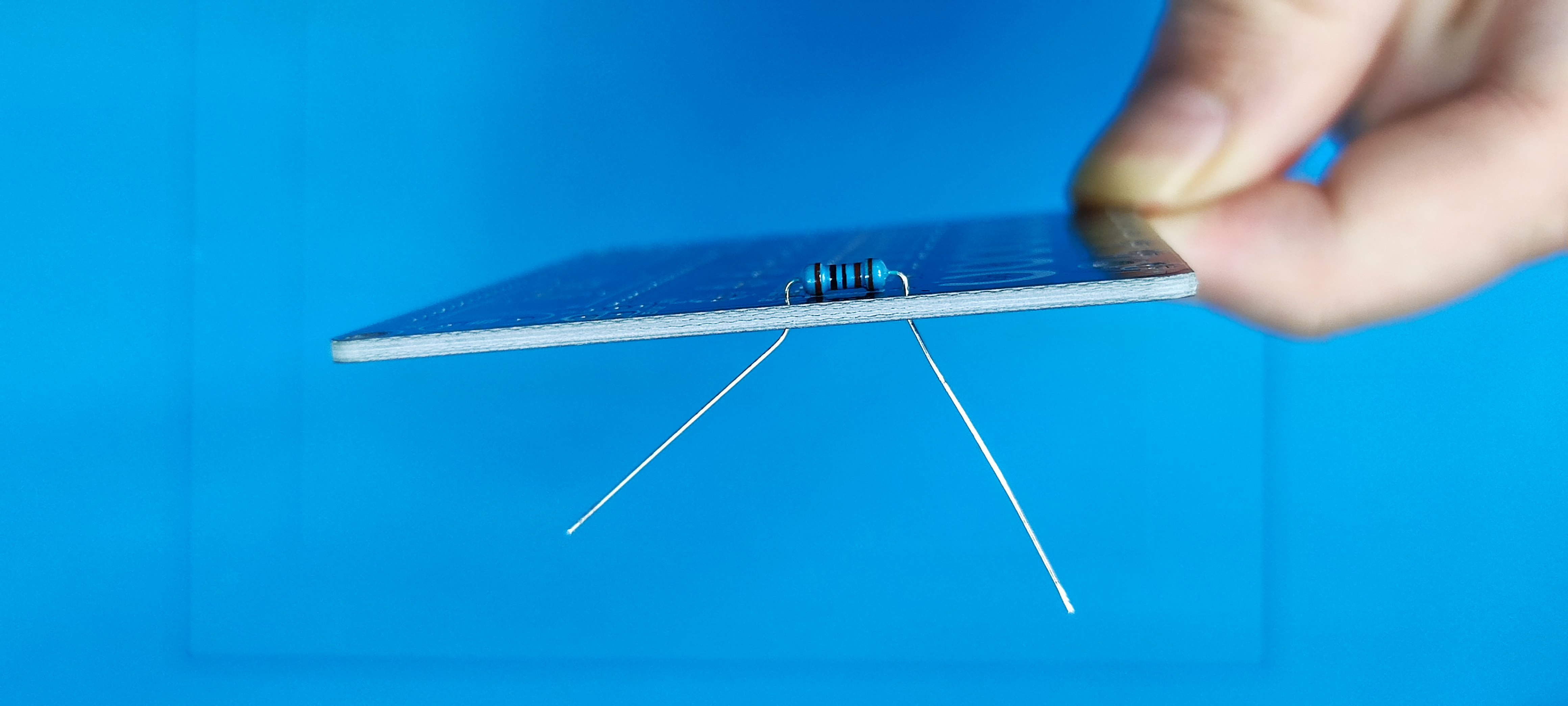

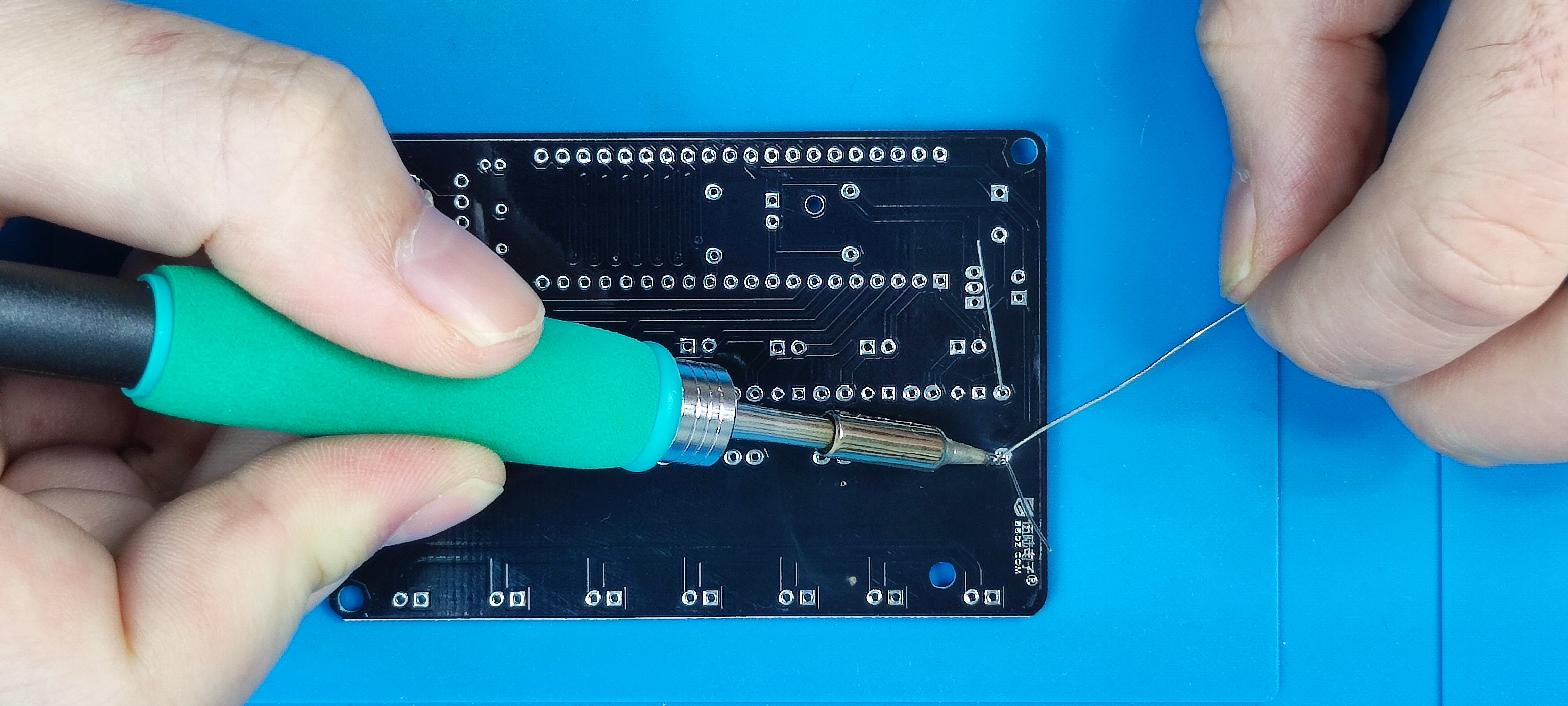

THT signifie Through-Hole Technology, ou en français montage traversant. Les composants avec des connexions filaires (« pattes ») sont insérés dans des trous percés dans la carte et soudés sur la face arrière. Les composants THT sont plus grands et plus robustes que leurs équivalents CMS, ce qui les rend idéaux pour apprendre la soudure.
Bon à savoir : Si un kit contient des composants CMS (ce sont les petites pièces soudées directement sur la surface de la carte), un guide de soudure CMS pour débutants séparé est disponible.
Outils nécessaires pour la soudure
Avant de commencer, préparez vos outils. Peu de matériel est nécessaire pour obtenir des résultats propres :
| Outil | Recommandation pour débutants |
|---|---|
| Fer à souder ou station de soudage | 30–60 W, température réglable, env. 350–370 °C |
| Étain à souder | Sans plomb, 0,5–1,0 mm avec âme de flux |
| Support pour fer à souder | Avec éponge ou laine de laiton pour le nettoyage |

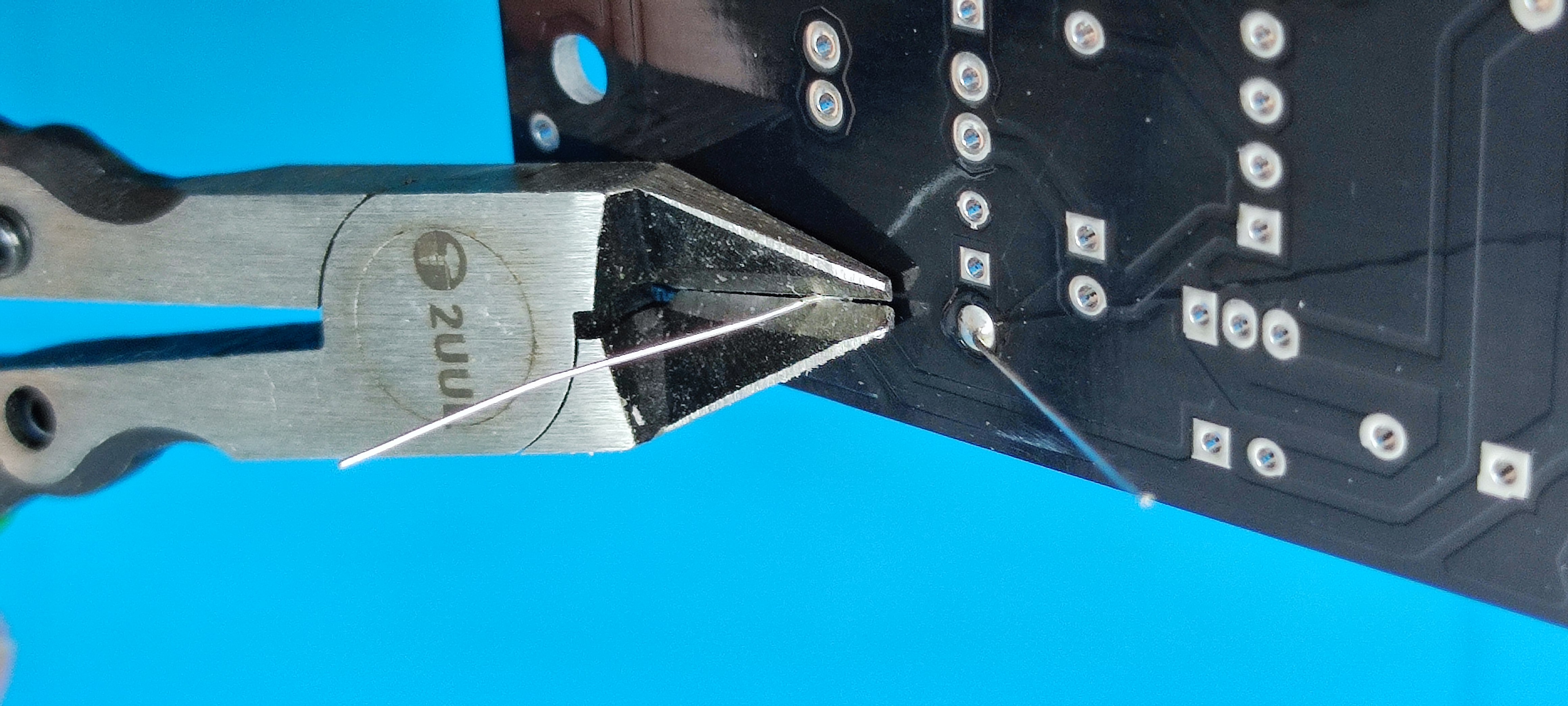

| Coupe-latéral | Pour raccourcir les pattes des composants |
| Pince | Pour positionner les petits composants |
| Troisième main / support de carte | Maintient la carte stable |
| Isopropanol & brosse | Pour nettoyer les points de soudure (optionnel) |
| Nettoyeur de panne de fer à souder | Élimine l'oxydation et les résidus de la panne (optionnel) |
| Tapis de travail résistant à la température | Les tapis en silicone résistants à la chaleur protègent votre bureau. |
Disponible immédiatement
Contenu : 0.1 Kilogramm (98,00 € / 1 Kilogramm)
Disponible immédiatement
Disponible immédiatement
Disponible immédiatement
Disponible immédiatement
Disponible immédiatement
Disponible immédiatement
Disponible immédiatement
Disponible immédiatement
Disponible immédiatement
Disponible immédiatement
Disponible immédiatement
Disponible immédiatement
Actuellement non disponible
Disponible immédiatement
Actuellement non disponible
Disponible immédiatement
Instructions
Tout d'abord, téléchargez le boîtier imprimé depuis Thingiverse.com et imprimez-le à l'aide d'une imprimante 3D. Des écarts peuvent survenir selon le filament utilisé, l'imprimante, etc. Une imprimante 3D précise est ici très importante.
Conclusion
Nous sommes arrivés à la fin de ce projet !
Avec ce cadre photo IoT numérique basé sur ESP32, vous avez non seulement appris à contrôler des écrans et à décoder des images, mais aussi à configurer un serveur web local pour une gestion pratique des fichiers.
Ces connaissances constituent une excellente base pour de futurs projets d'automatisation et d'IoT. Nous espérons que le montage vous a plu et que vous continuerez à explorer les nombreuses possibilités offertes par l'ESP32 !
Conclusion
Nous sommes arrivés à la fin de ce projet !
Avec ce cadre photo IoT numérique basé sur ESP32, vous avez non seulement appris à contrôler des écrans et à décoder des images, mais aussi à configurer un serveur web local pour une gestion pratique des fichiers.
Ces connaissances constituent une excellente base pour de futurs projets d'automatisation et d'IoT. Nous espérons que le montage vous a plu et que vous continuerez à explorer les nombreuses possibilités offertes par l'ESP32 !
Conclusion
Nous sommes arrivés à la fin de ce projet !
Avec ce cadre photo IoT numérique basé sur ESP32, vous avez non seulement appris à contrôler des écrans et à décoder des images, mais aussi à configurer un serveur web local pour une gestion pratique des fichiers.
Ces connaissances constituent une excellente base pour de futurs projets d'automatisation et d'IoT. Nous espérons que le montage vous a plu et que vous continuerez à explorer les nombreuses possibilités offertes par l'ESP32 !
Conclusion
Nous sommes arrivés à la fin de ce projet !
Avec ce cadre photo IoT numérique basé sur ESP32, vous avez non seulement appris à contrôler des écrans et à décoder des images, mais aussi à configurer un serveur web local pour une gestion pratique des fichiers.
Ces connaissances constituent une excellente base pour de futurs projets d'automatisation et d'IoT. Nous espérons que le montage vous a plu et que vous continuerez à explorer les nombreuses possibilités offertes par l'ESP32 !
Conclusion
Nous sommes arrivés à la fin de ce projet !
Avec ce cadre photo IoT numérique basé sur ESP32, vous avez non seulement appris à contrôler des écrans et à décoder des images, mais aussi à configurer un serveur web local pour une gestion pratique des fichiers.
Ces connaissances constituent une excellente base pour de futurs projets d'automatisation et d'IoT. Nous espérons que le montage vous a plu et que vous continuerez à explorer les nombreuses possibilités offertes par l'ESP32 !

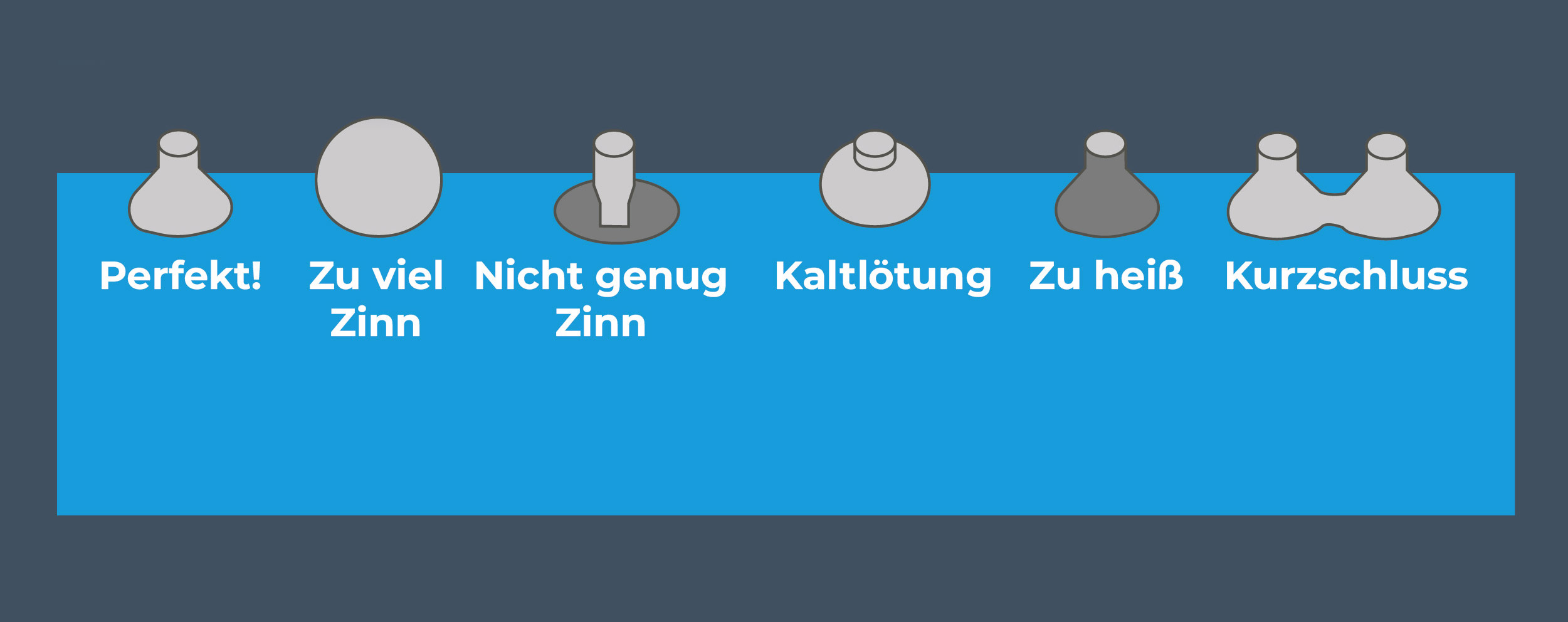

| Problem | Ursache | Lösung |
|---|---|---|
| Kalte Lötstelle (matt, körnig) | Zu wenig Wärme, Bewegung beim Erstarren | Stelle erneut erhitzen, bis das Zinn glänzend fließt |
| Lötbrücke (Zinn verbindet zwei Pads) | Zu viel Zinn | Überschüssiges Zinn mit Entlötlitze absaugen |
| Kein Zinnfluss (Zinn perlt ab) | Oxidierte/verschmutzte Oberfläche | Spitze reinigen, Flussmittel verwenden |
| Zu viel Zinn (Kugel) | Zu viel Lot zugeführt | Mit Entlötlitze aufnehmen |
| Bauteil verbrannt | Zu lange erhitzt | Kürzere Kontaktzeit, Temperatur prüfen |
| Pad gelöst | Überhitzung | Vorsichtig arbeiten, Reparatur mit Draht möglich |
Entlötlitze und eine Entlötpumpe sind beim Korrigieren wertvolle Hilfsmittel – jeder Fehler lässt sich beheben.
Tipps für einen gelungenen Start
Zuerst an einer Übungsplatine üben, bevor der eigentliche Bausatz gelötet wird.
Die Lötspitze regelmäßig am Schwamm reinigen – eine saubere Spitze macht 90 % der Arbeit aus.
Weniger Zinn ist mehr: Eine dünne, saubere Lötstelle ist stabiler als ein dicker Klumpen.
Das Löten erfolgt in Ruhe. Hektik führt zu kalten Lötstellen und verwackelten Verbindungen.
Zum Schluss jede Lötstelle kontrollieren – am besten mit einer Lupe.
Häufige Fragen zum THT-Löten (FAQ)
Welche Temperatur eignet sich zum Löten für Einsteiger?
Für die meisten THT-Lötungen sind 350–370 °C ideal. Bleifreies Lötzinn benötigt tendenziell etwas höhere Temperaturen.

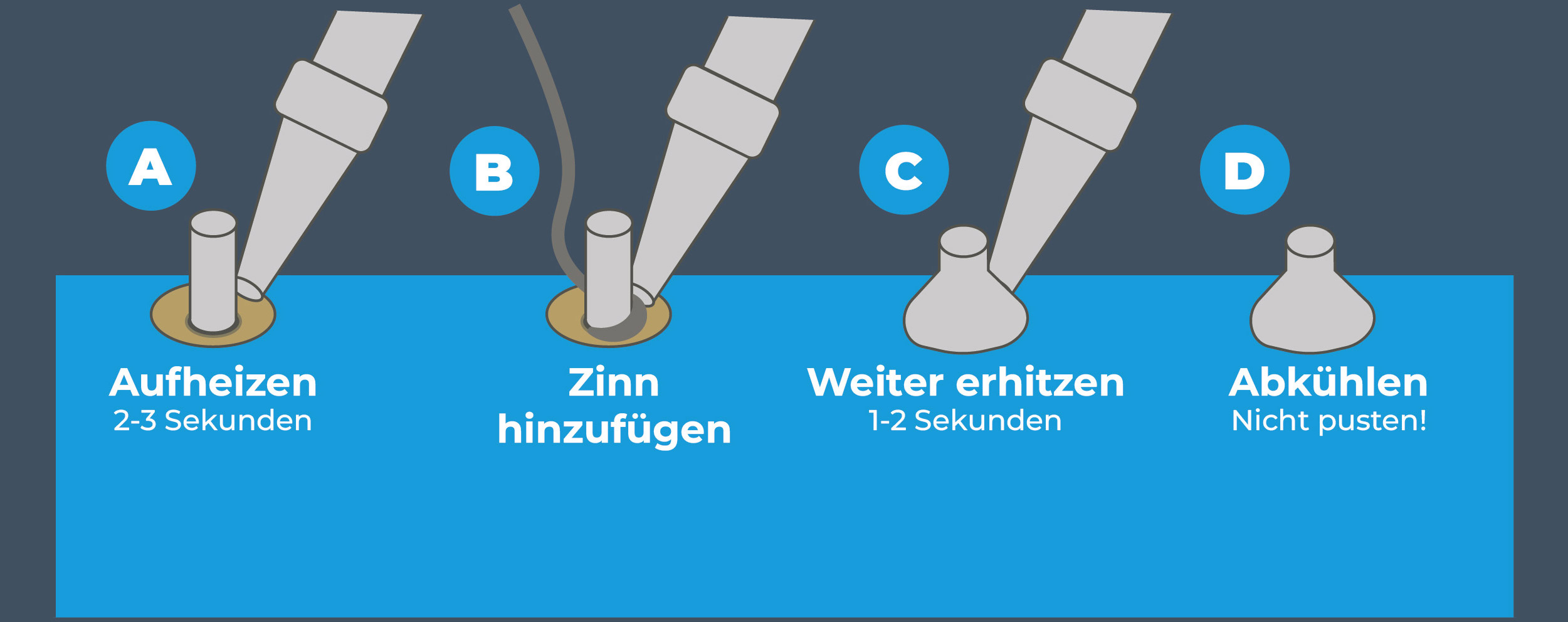

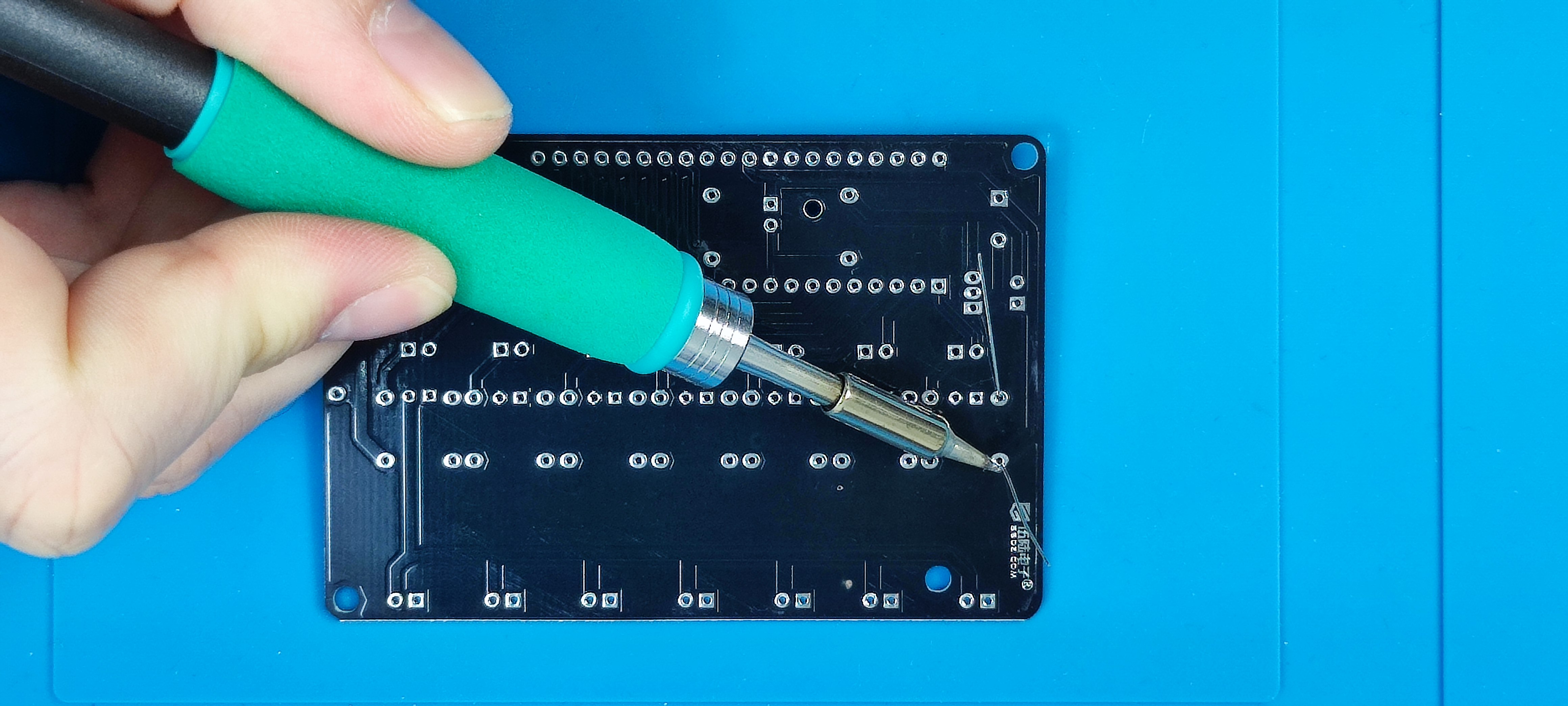

Wie lange darf ein Bauteil erhitzt werden?
Maximal 2–3 Sekunden pro Lötstelle, insgesamt nicht länger als 5 Sekunden, um Bauteile nicht zu beschädigen.
Warum haftet das Lötzinn nicht?
Meist liegt es an einer verschmutzten oder oxidierten Oberfläche oder einer zu kalten Spitze. Ein Reinigen der Spitze sowie das Arbeiten mit Flussmittel schaffen Abhilfe.
Kann ich Lötfehler wieder rückgängig machen?
Ja! Mit Entlötlitze oder Entlötpumpe kann Zinn entfernt und die Lötstelle neu gesetzt werden.
Bereit für den ersten Bausatz?
Nun stehen alle Informationen bereit, um THT-Bauteile sicher und sauber zu löten. Mit etwas Übung gelingen bald mühelos perfekte Lötstellen.
Passende Lötbausätze für Einsteiger stehen zur Verfügung, um direkt zu starten.
Für das Arbeiten mit SMD-Bauteilen existiert eine separate SMD-Lötanleitung für Anfänger.
