Soudure

Libérez votre talent manuel avec notre sélection premium de stations de soudage, d'étain à souder de haute qualité et d'accessoires indispensables.

La soudure, qu'est-ce que c'est ?

La soudure désigne l'assemblage de deux matériaux en faisant fondre un alliage d'apport (étain) à l'aide d'un fer à souder ou d'un pistolet à souder. Le fer à souder permet de faire fondre l'étain au niveau du point de soudure (emplacement des matériaux à assembler). Après quelques secondes, l'étain refroidit, relie solidement les deux matériaux et permet de conduire la chaleur et l'électricité.

Quelles pointes de soudure choisir ?

En tant que débutant, il est facile d'être submergé par le choix de la pointe de soudure à utiliser.
Les deux formes principales de pointes sont « en forme de crayon » et « en forme de burin », disponibles en dizaines de variantes et de tailles. Il n'est pas possible de déterminer universellement laquelle est la plus adaptée, car cela dépend aussi de vos préférences personnelles et de ce que vous souhaitez souder. Les pointes fines en forme de crayon conviennent particulièrement pour souder sur des cartes, car il est difficile de travailler avec précision avec une pointe plus épaisse. Les pointes en forme de burin, en revanche, sont plus adaptées pour des travaux de soudure sur de plus grandes surfaces ou sur des câbles. Grâce à la surface plus large de la pointe, le travail est plus simple et plus efficace. Une pointe de 2 mm en forme de burin est probablement la plus adaptée pour les débutants. Avec celle-ci, il est possible de souder tous les composants sur une carte sans problème, et sa forme permet de faire fondre l'étain très rapidement.

La soudure est-elle toxique ?

Certains étains peuvent contenir du plomb. Avec ces étains, vous ne devez travailler que si vous disposez d'une aspiration ou si vous êtes dans une pièce très bien ventilée. Quoi qu'il en soit, évitez d'inhaler les vapeurs produites lors de la soudure. Si vous utilisez un étain sans plomb, il suffit d'aérer la pièce en ouvrant une fenêtre.

Bien souder

Comme pour tout travail, la préparation est essentielle en soudure. Travaillez sur un bureau ou un établi résistant au feu. Assurez-vous d'avoir suffisamment de lumière et que la pièce est bien ventilée.

✓ Portez votre fer à souder à la température de fonctionnement.

✓ Alignez ou assemblez les pièces à souder si possible.

✓ Chauffez brièvement les deux pièces avec le fer à souder.

✓ Appliquez l'étain à souder et faites-le fondre avec le fer à souder.

✓ Recouvrez complètement le point de soudure d'étain.

Conseils pour les débutants

Même en tant que débutant, avec un peu de pratique et quelques conseils, vous obtiendrez rapidement de bons résultats en soudure. Pour faciliter vos débuts, nous vous recommandons les outils suivants.

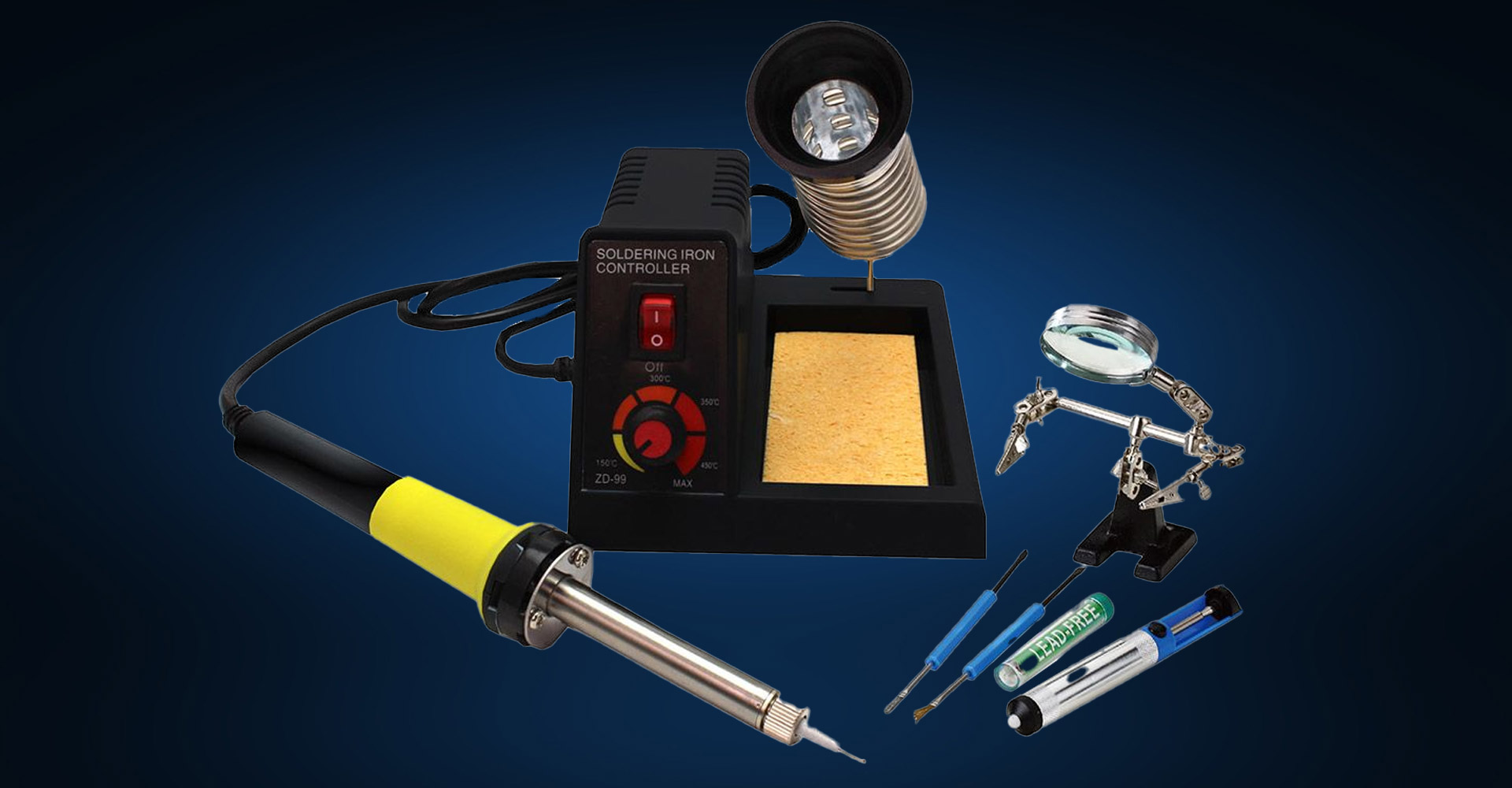

✓ Une station de soudage réglable

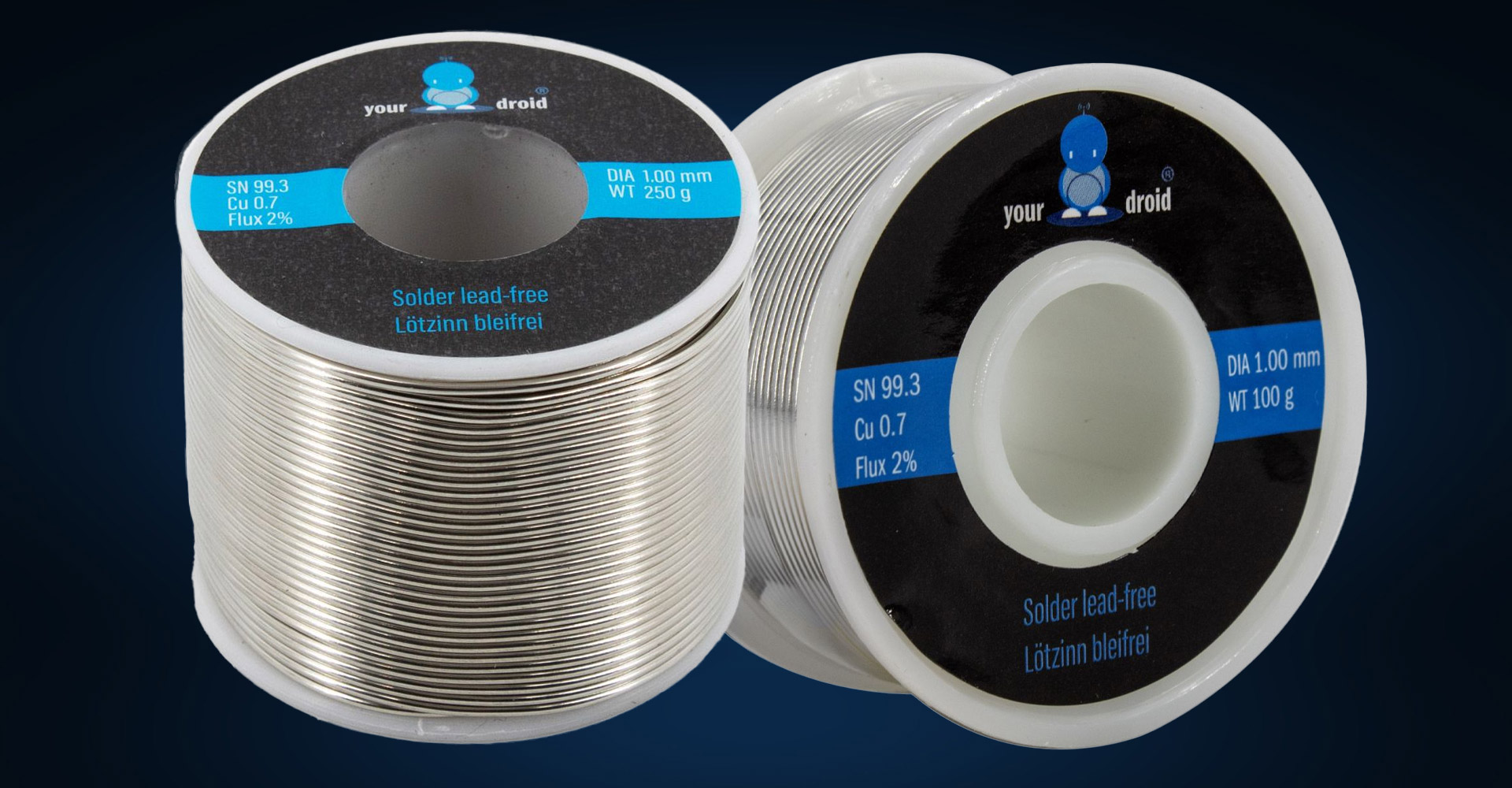

✓ De l'étain à souder (sans plomb)

✓ Une troisième main / support de carte

✓ Une pince ESD

✓ Un coupe-fil latéral

✓ Une pince à dénuder

Conseil 1 : Ne pas utiliser trop d'étain à souder !

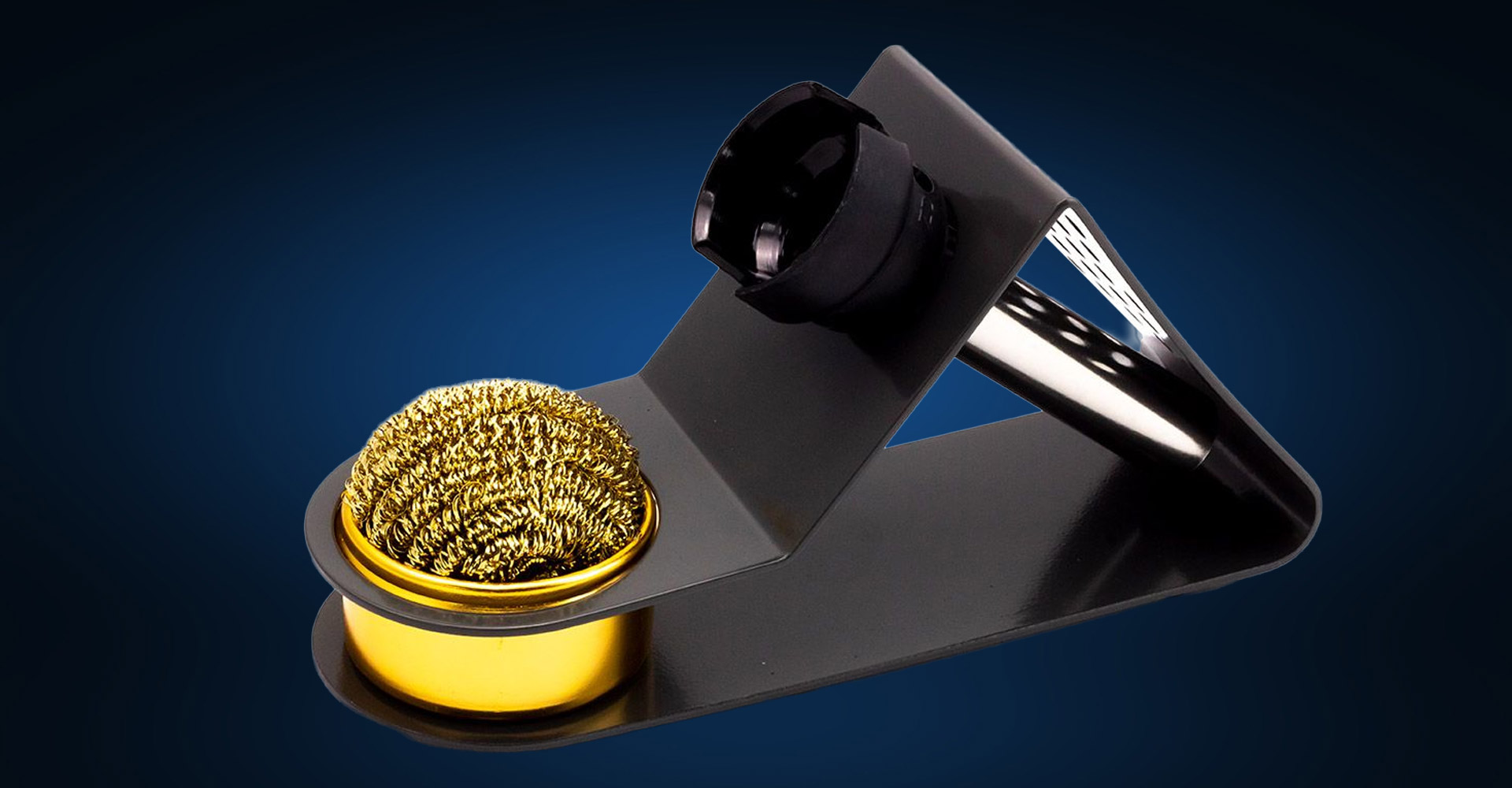

Les deux pièces à assembler doivent simplement être mouillées par l'étain. Si vous utilisez trop d'étain, il peut arriver, surtout sur les petites cartes, que les points de soudure se touchent, ce qui peut provoquer des courts-circuits dans le pire des cas et endommager la carte ou certains composants. Essayez d'utiliser le moins d'étain possible, cela permet également d'économiser du matériel. Après chaque opération de soudure, essuyez brièvement la pointe du fer sur une éponge humide ou plongez-la dans une éponge en laiton. Cela permet d'éliminer l'excès d'étain.

Conseil 2 : Ne pas souder trop longtemps au même endroit

Lors de la soudure, veillez à ce que le fer à souder ne reste pas trop longtemps en contact avec la carte. Une exposition prolongée à la chaleur peut endommager la carte. Des opérations de soudure courtes permettent de gagner du temps et de préserver la carte.

Conseil 3 : Ne pas souder trop rapidement à la suite !

En faisant fondre l'étain, le fer à souder perd de la chaleur. Si vous soudez trop rapidement à la suite, il peut arriver que le fer à souder n'ait pas la température optimale, ce qui empêche l'étain de fondre correctement et peut créer des « points de soudure froids ». Après chaque opération de soudure, laissez au fer à souder quelques secondes pour qu'il retrouve la température nécessaire.

Conseil 4 : Réparer les points de soudure froids

Il peut arriver que des points de soudure froids se forment lors de la soudure. Soit le fer à souder n'avait pas encore atteint la température optimale, soit le point de soudure n'était pas correctement chauffé auparavant. Heureusement, il est souvent possible de réparer facilement un point de soudure froid en réchauffant l'étain avec le fer à souder et en souder correctement l'emplacement. Si vous avez utilisé trop d'étain ou si le point de soudure ne peut pas être sauvé avec le fer à souder seul, les tresses à dessouder peuvent vous aider. Les tresses à dessouder sont des fils de cuivre tressés. Placez la tresse sur votre point de soudure et exercez une légère pression avec le fer à souder. L'étain fondra sous l'effet de la chaleur et, grâce à l'action capillaire du fil de cuivre tressé, la tresse absorbera l'étain. Le point de soudure est alors débarrassé de l'étain et vous pouvez souder à nouveau.

Conseil 5 : Fixer les composants électroniques sur la carte

Vous souhaitez souder une résistance ou un autre composant sur une carte, mais celui-ci tombe constamment lorsque vous retournez la carte ? Vous pouvez facilement fixer les composants sur la carte avec du ruban adhésif domestique classique – ils ne tomberont plus.

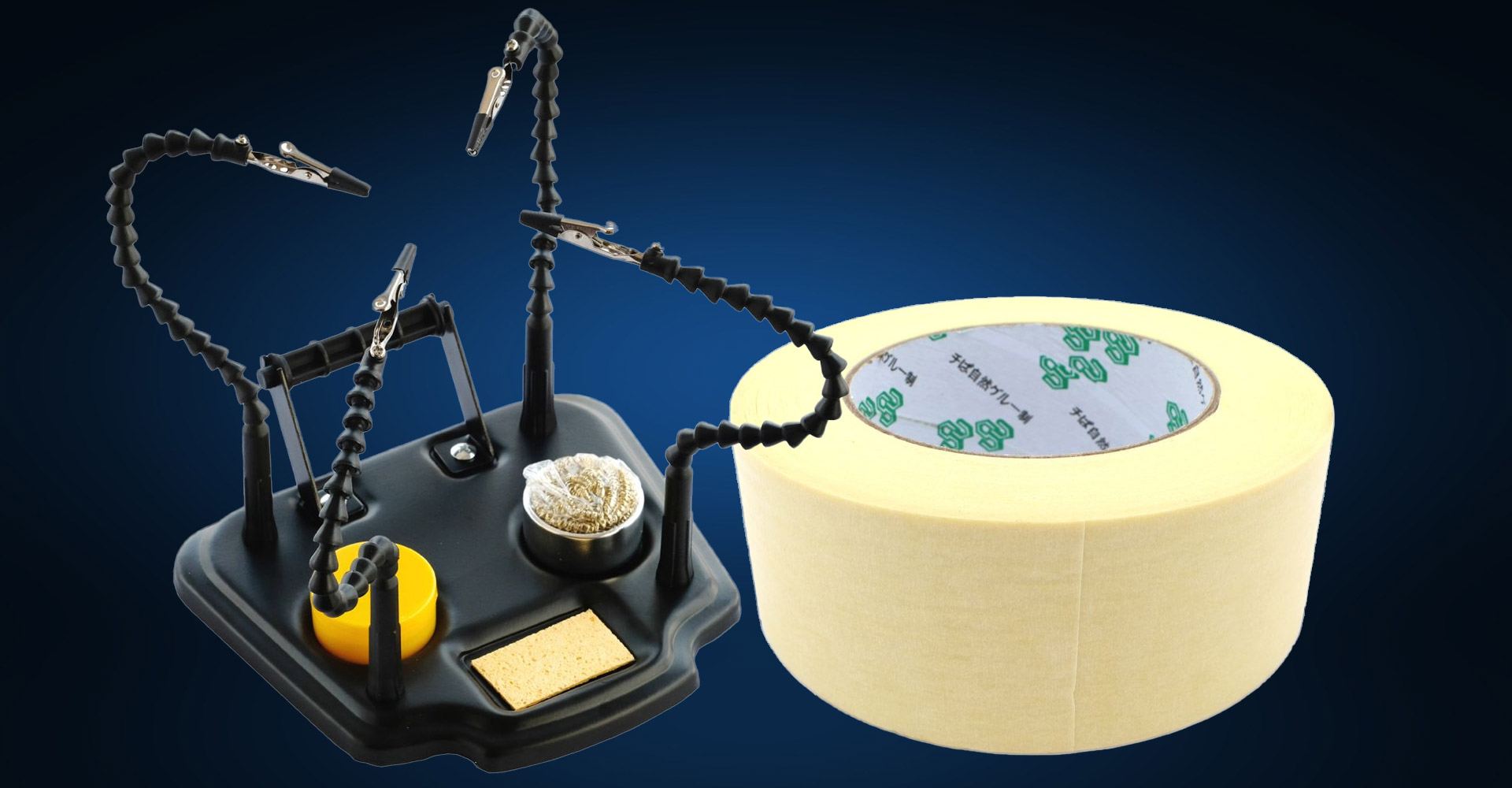

Conseil 6 : Support de carte et troisième main

Pour simplifier la soudure, il est recommandé d'utiliser un support de carte ou une troisième main. Vous pouvez y fixer la carte ou les pièces à souder, ce qui vous laisse les deux mains libres pour souder. Une troisième main est généralement équipée de loupes pour une meilleure visibilité lors des travaux de soudure précis.
