Aide à la soudure imprimée en 3D

Qu'est-ce qu'un câble en Y et à quoi sert-il ?

Un câble en Y est utilisé lorsque vous souhaitez connecter plusieurs composants à votre Arduino. En général, un Arduino ne dispose que d'une seule broche d'alimentation (VCC) et d'une broche GND. Si vous souhaitez connecter un écran et un encodeur rotatif à votre Arduino, vous aurez besoin d'un câble en Y pour relier les deux composants simultanément.

Guide étape par étape pour fabriquer un câble en Y

Étape 1 : Planification des connexions

Tout d'abord, vous devez déterminer quels composants vous souhaitez connecter entre eux. Dans mon cas, je veux connecter un écran et un encodeur rotatif à l'Arduino. Pour cela, vous aurez besoin d'un connecteur pour le brancher sur la rangée de broches de l'Arduino, ainsi que de deux prises femelles.

Étape 2 : Préparation des câbles

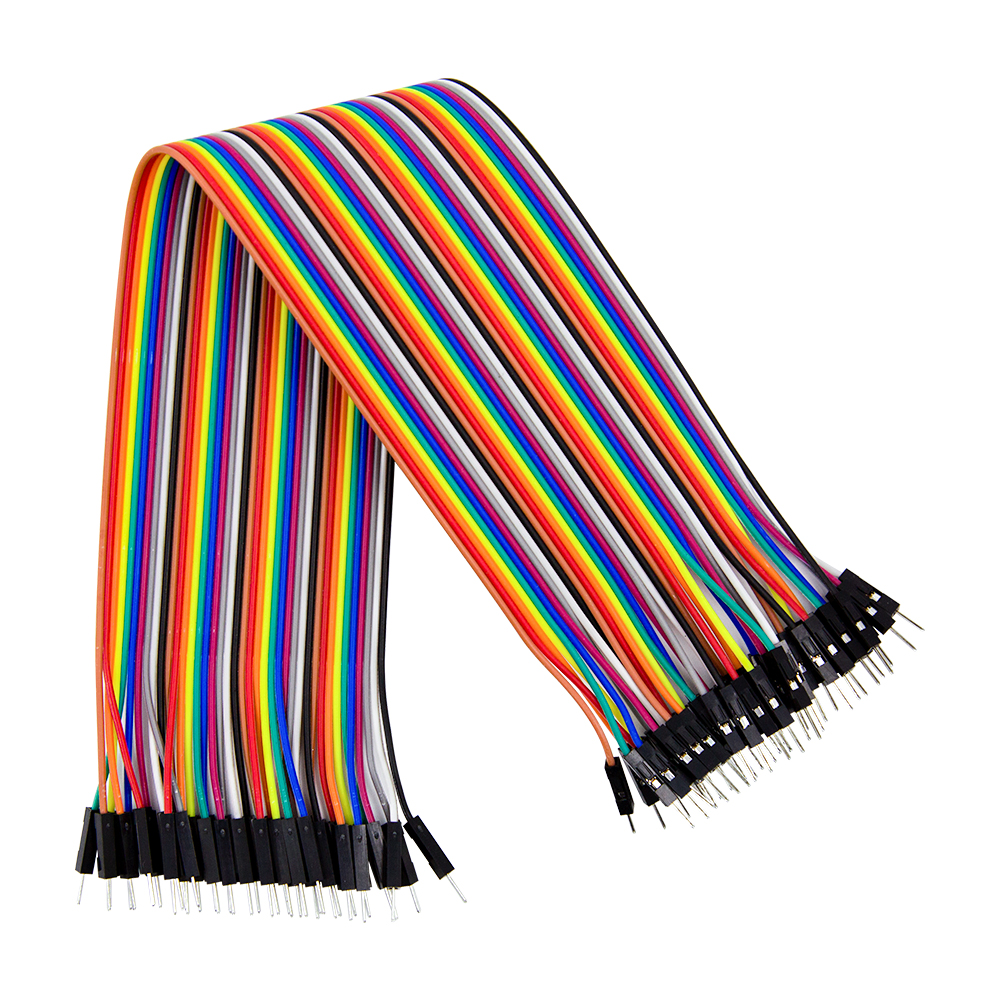

Procurez-vous les câbles nécessaires et coupez un câble femelle-femelle en deux. Ensuite, sertissez les extrémités des câbles. Une fois tous les câbles correctement préparés, torsadez les fils des câbles femelles.

Étape 3 : Pose du tube thermorétractable (facultatif)

Vous pouvez maintenant glisser un tube thermorétractable sur le câble pour obtenir une isolation propre par la suite. Ce n'est pas strictement nécessaire, mais cela permet d'avoir un résultat plus soigné et mieux protégé.

Étape 4 : Utilisation de l'aide à la soudure imprimée en 3D

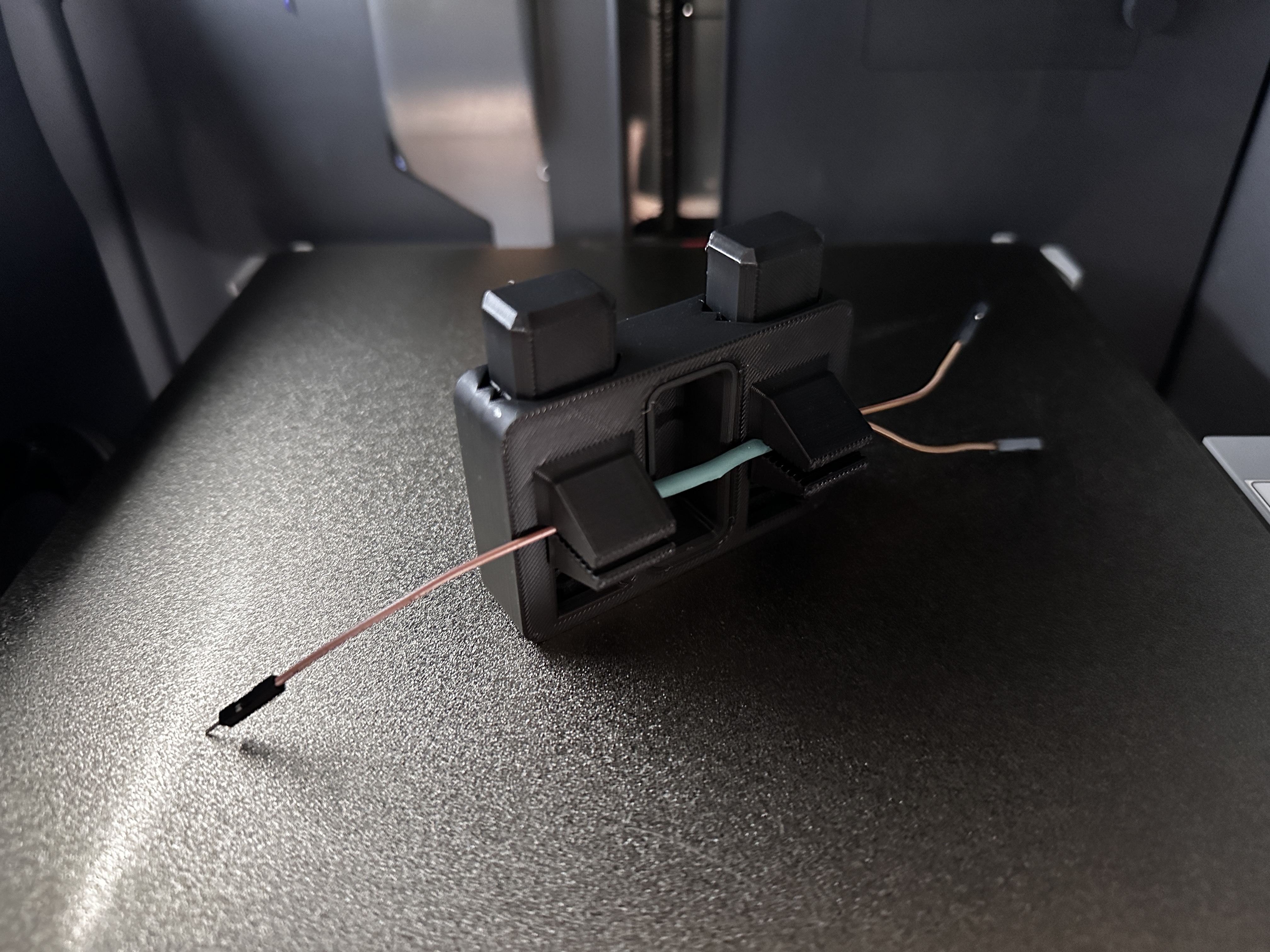

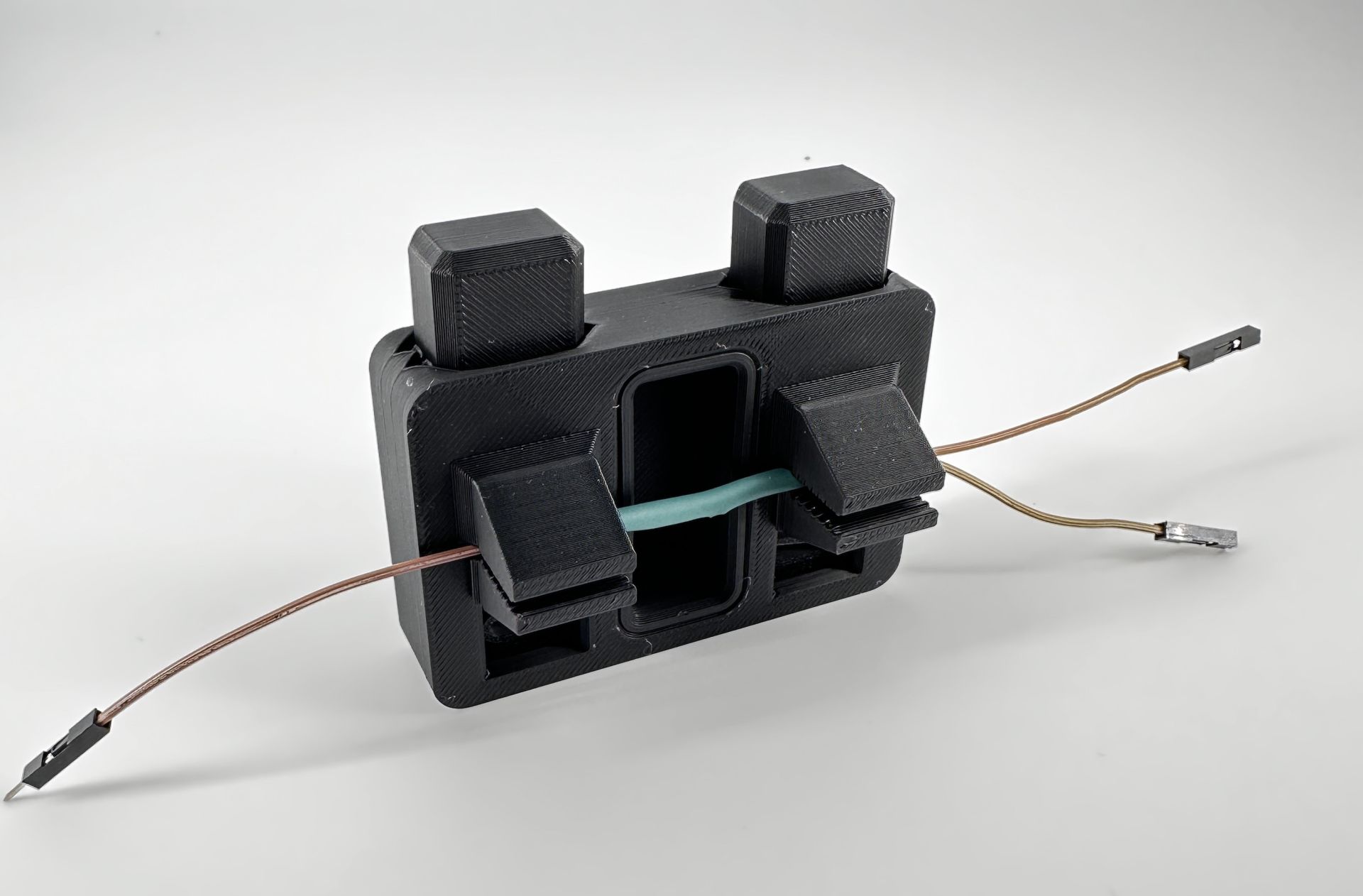

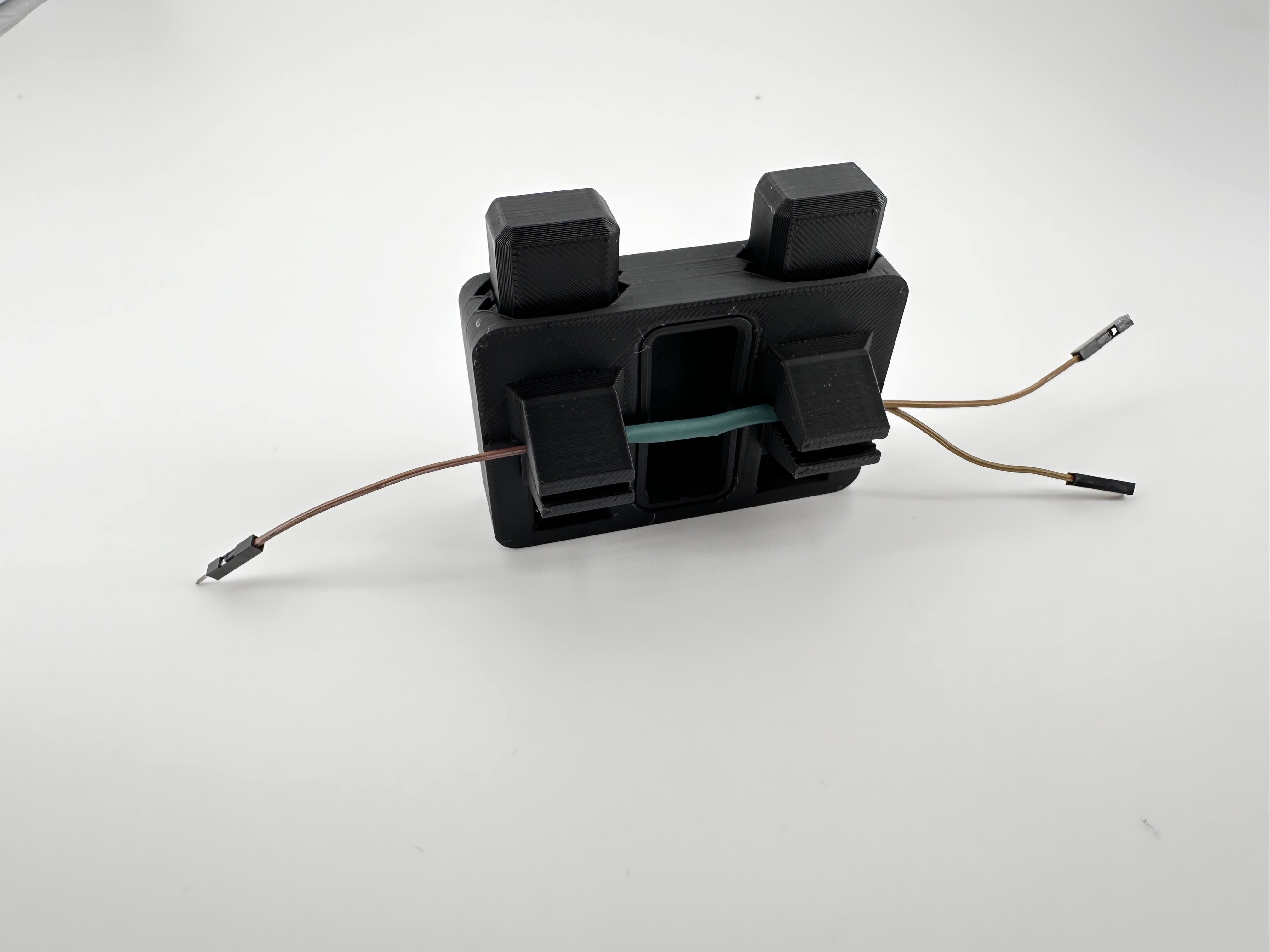

C'est ici que l'aide à la soudure imprimée en 3D entre en jeu. Insérez les câbles dans les supports prévus à cet effet – l'aide à la soudure maintient ainsi le câble fermement, comme une troisième main. Préchauffez votre fer à souder à 350-400 degrés Celsius et placez-le sous le câble. Déposez l'étain à souder (j'utilise de l'étain de 0,5 mm, mais du 1 mm fonctionne aussi) sur les câbles. Le fer à souder fait fondre l'étain et relie les fils entre eux.

Étape 5 : Utilisation du tube thermorétractable

Une fois les câbles connectés entre eux et la soudure refroidie, vous pouvez retirer délicatement le câble soudé du support. Glissez ensuite le tube thermorétractable sur la partie soudée et chauffez-le avec un briquet. Si vous n'avez pas de briquet sous la main, vous pouvez également utiliser le fer à souder. Le tube thermorétractable sera ainsi fixé et protégera vos soudures.

Conclusion

Avec cette méthode simple et l'aide de l'aide à la soudure imprimée en 3D, vous pouvez facilement fabriquer un câble en Y pour votre projet Arduino. Mais même si vous ne fabriquez pas de câbles en Y, cette aide à la soudure est un support génial pour tous les autres travaux de soudure.
