Raccorder un tapis chauffant 220V avec SSR à une imprimante 3D

Voici comment raccorder un plateau chauffant 220V à une imprimante 3D.

Attention

Le raccordement décrit dans cet article ne doit être effectué que par du personnel qualifié en électronique. Vous devez respecter et appliquer les réglementations légales (normes VDE).

Nous déclinons toute responsabilité ou garantie pour les dommages matériels ou corporels résultant d'un raccordement incorrect.

Comment raccorder un plateau chauffant 220V à une imprimante 3D 12/24V ?

Pour raccorder des tapis chauffants en silicone 220V, un relais à semi-conducteurs (SSR) est nécessaire. Le SSR peut être comparé à un interrupteur marche/arrêt contrôlé par la carte mère de l'imprimante 3D.

Le relais à semi-conducteurs doit être de type DA, ce type de SSR commande une sortie AC avec une entrée DC, ce qui correspond exactement à notre besoin. De plus, le SSR doit être suffisamment dimensionné, par exemple DELIXI SSR CDG1-1DA / 480VAC 40A.

Pour le raccordement entre la carte mère et le SSR, un câble de connexion supplémentaire est nécessaire ; sur ce côté, la polarité DC doit être respectée.

Les câbles du tapis chauffant n'ont pas de polarité. En général, les câbles blancs en fibre de verre et silicone sont les connexions électriques, tandis que les câbles rouges sont prévus pour la thermistance.

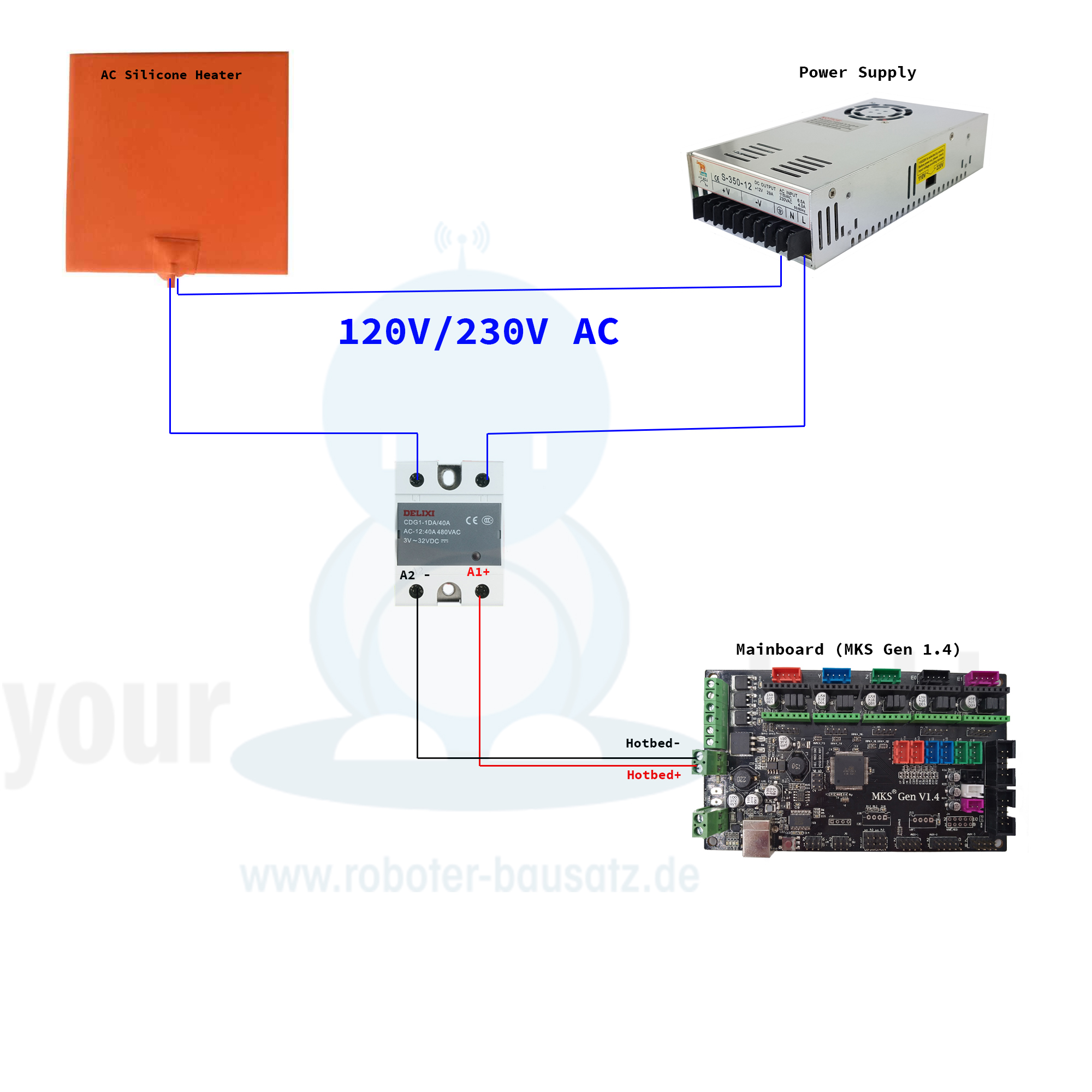

Schéma de raccordement

SSR-220V-Heizbett-AnschlussplanlP1ELuEPhSW0E

Montage

Pour le montage, le plateau chauffant peut être collé avec la surface adhésive sous une plaque de pression. La meilleure alternative consiste à coller le tapis chauffant avec de la laine isolante ou du liège entre une plaque en aluminium et une plaque en verre.

Cette vidéo décrit très bien le montage et le raccordement :

Remarques importantes :

Les tapis chauffants en silicone 220V peuvent fonctionner avec une tension de 220-240V. Ne jamais raccorder des tapis chauffants 110V/120V à une alimentation 220V !
Les câbles d'alimentation du tapis chauffant n'ont pas de polarité.
Lors du raccordement à la carte mère, la polarité DC doit être respectée.
Le raccordement ne fonctionne pas avec des relais à semi-conducteurs de type DD (DC-DC) ou AA (AC-AC)
Les câbles de la thermistance du tapis chauffant peuvent être raccordés normalement à la carte mère de l'imprimante 3D. Le capteur intégré est un NTC3950 100k 1%. Le paramètre correspondant dans le firmware Marlin est #13.
La plaque en aluminium ou le cadre utilisé pour le montage doit être mis à la terre. Cela est très important pour les tapis chauffants 230V !
Rappel important : Les installations en 230V DOIVENT être réalisées par un électricien. Une erreur de câblage peut être mortelle !
