Piloter un clavier 4x4 avec Arduino
Ici, nous vous montrons comment utiliser un clavier 4x4 avec un Arduino.
Les claviers ou pavés tactiles sont parfaits pour la saisie de données ou la navigation dans les menus de projets tels que les systèmes de sécurité, les contrôles d'accès, les systèmes embarqués, les commandes domotiques, les télécommandes et les robots. Les possibilités d'utilisation sont illimitées, car les touches ne doivent pas nécessairement produire les caractères imprimés, mais peuvent être librement programmées à l'aide d'un Arduino ou d'un Raspberry Pi. Les claviers 4x3 ou 4x4, similaires à un clavier téléphonique classique, sont les plus populaires.
Composant nécessaire
- Carte Arduino
- Câble USB

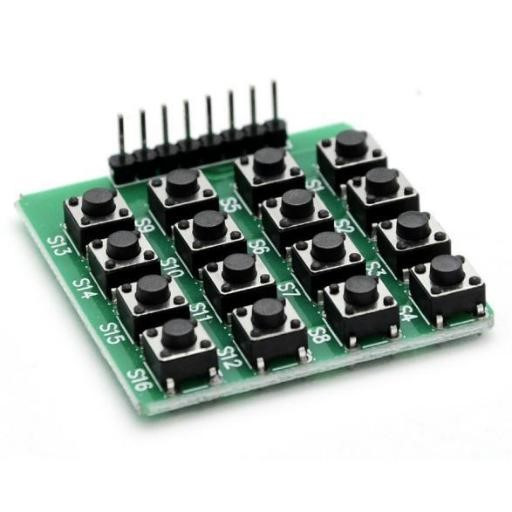

- Clavier 4x4
- 8 câbles de connexion
Disponible immédiatement
Disponible immédiatement
Disponible immédiatement

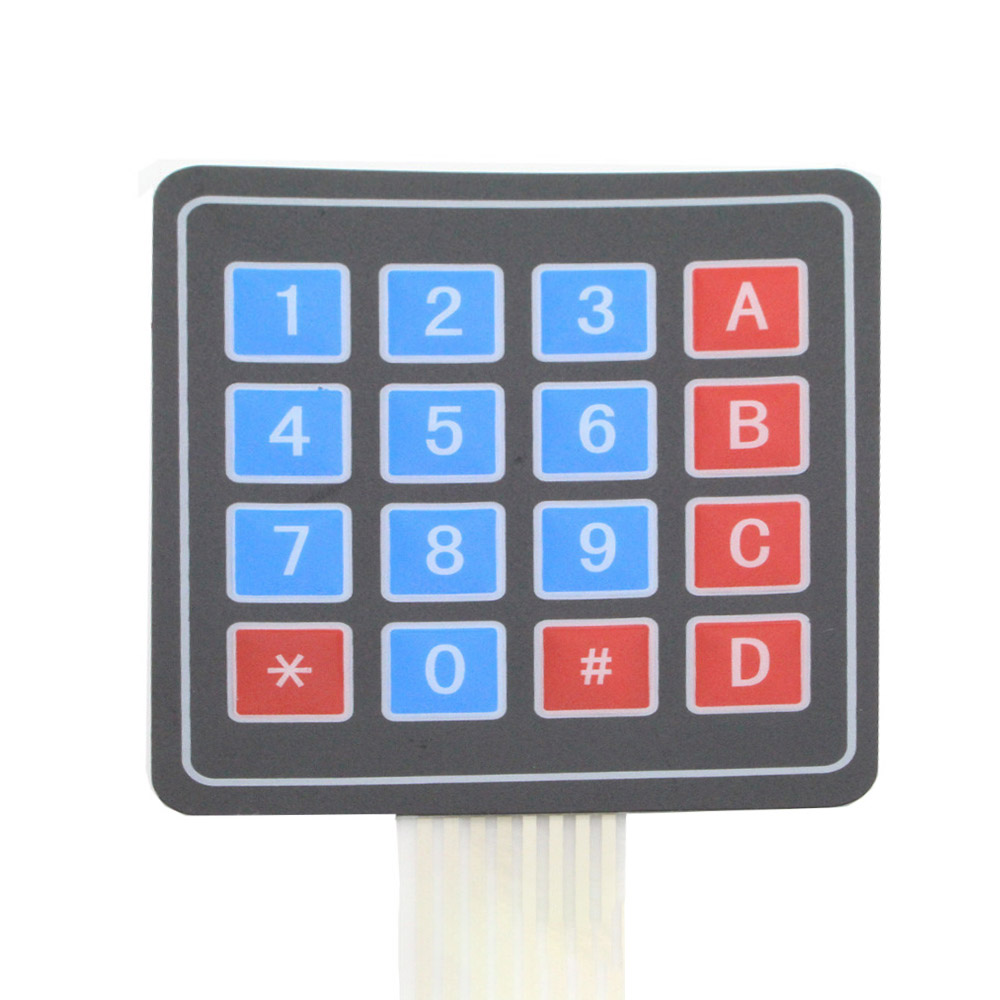

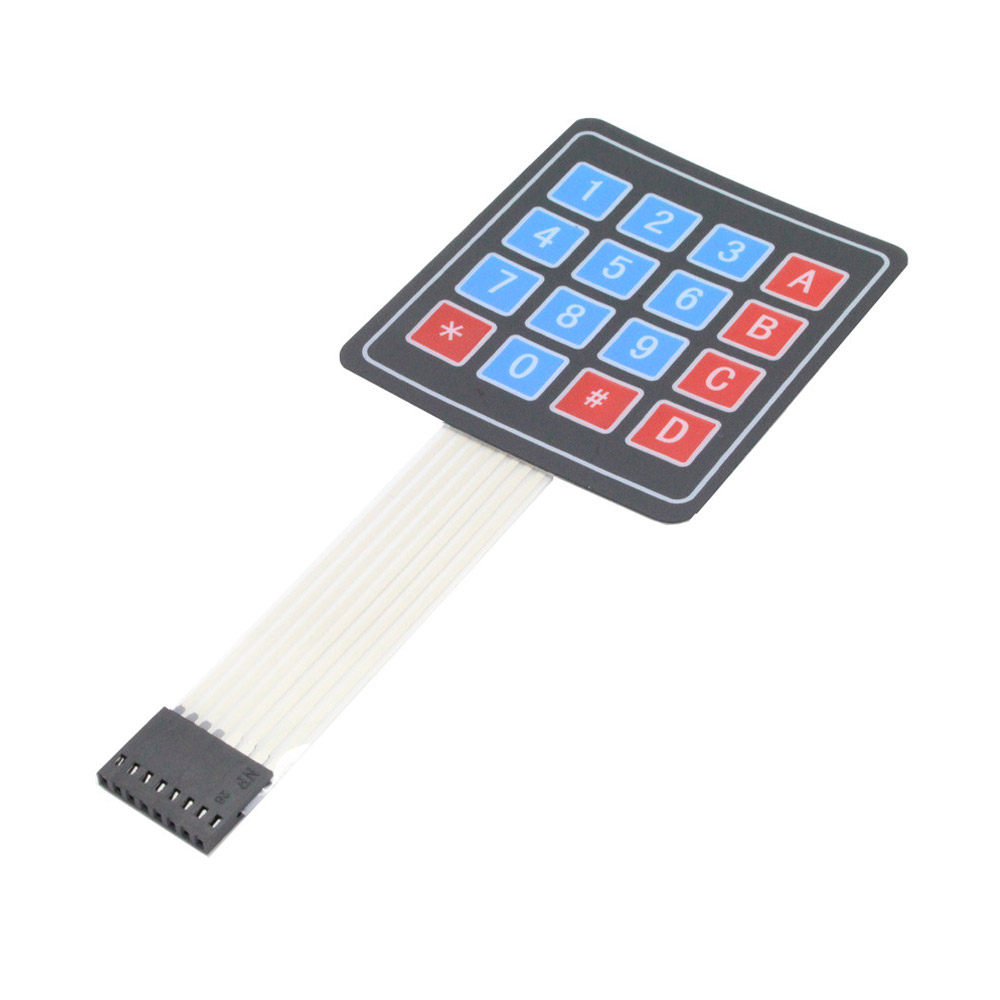

Caractéristiques techniques du clavier 4x4
- Circuit électrique maximal : 35V CC, 30mA
- Température de fonctionnement : -20 ~ +40°C
- Type de connexion : 8 broches
- Longueur totale : 160 mm
- Longueur du câble (y compris les connecteurs) : 88 mm
- Surface adhésive au dos
- Dimensions : 69x76 mm, env. 1 mm de hauteur
Description
Les pavés tactiles ou claviers sont parfaits pour la saisie de données ou la navigation dans les menus de projets tels que les systèmes de sécurité, les contrôles d'accès, les systèmes embarqués, les commandes domotiques, les télécommandes et les robots. Les possibilités d'utilisation sont illimitées, car les touches ne doivent pas nécessairement produire les caractères imprimés, mais peuvent être librement programmées à l'aide d'un Arduino ou d'un Raspberry Pi. Les claviers 4x3 ou 4x4, similaires à un clavier téléphonique classique, sont les plus populaires.
Fonctionnement
Le pavé numérique est composé de 16 touches disposées en matrice, c'est-à-dire que toutes les touches d'une colonne sont connectées à une entrée et toutes les touches d'une ligne à une autre.
Lorsque vous appuyez sur une touche, l'entrée correspondante de la ligne est connectée à celle de la colonne, fermant ainsi le circuit électrique. L'avantage de cette configuration est que 16 touches peuvent être contrôlées avec seulement 8 entrées du microcontrôleur.

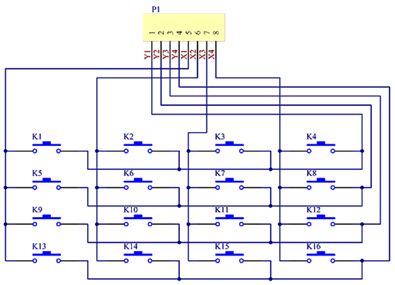

Schéma électronique

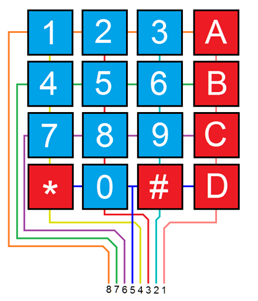

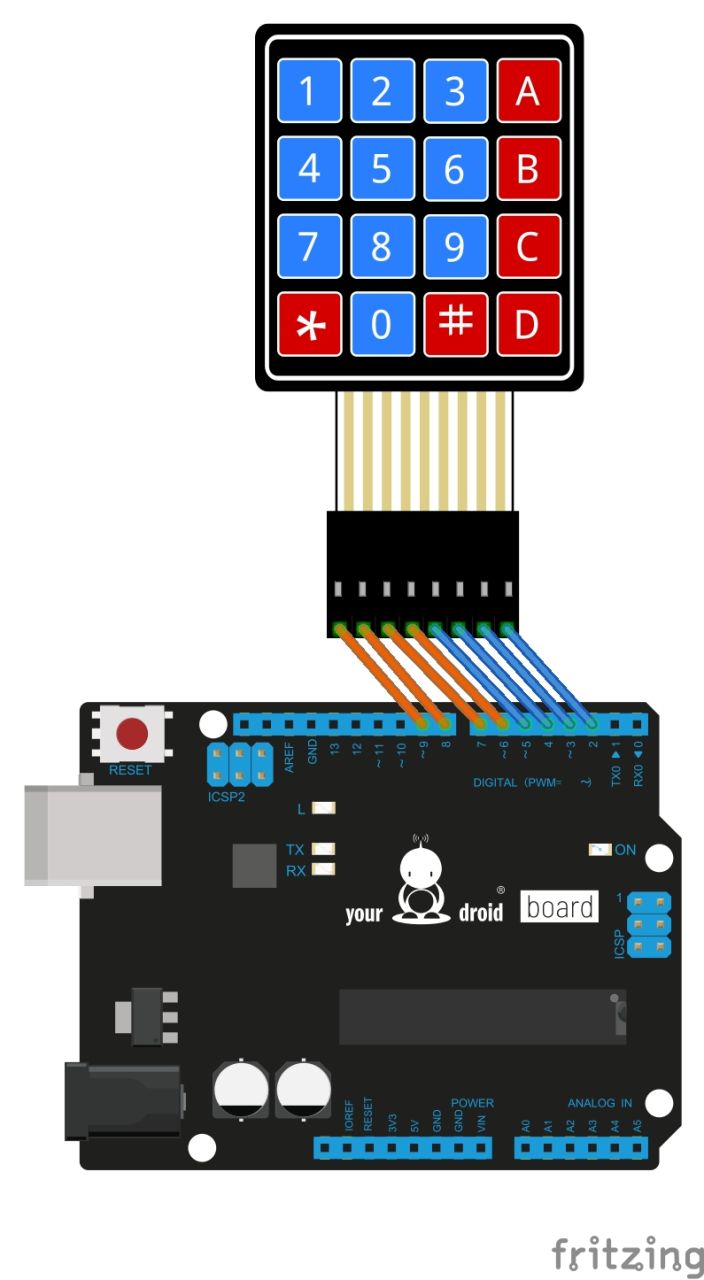

Schéma de connexion
| Clavier | Arduino |
| R1 | Pin 9 |
| R2 | Pin 8 |
| R3 | Pin 7 |
| R4 | Pin 6 |
| C1 | Pin 5 |
| C2 | Pin 4 |
| C3 | Pin 3 |
| C4 | Pin 2 |
Code pour Arduino
Pour utiliser cet exemple de code, vous avez besoin de la bibliothèque Keypad.h.
Avec cet exemple, vous pouvez appuyer sur une touche et lire la touche enfoncée dans le moniteur série de l'IDE Arduino. Code à télécharger.
Afficher / masquer le code
#include "Arduino.h"
#include "Keypad.h"
const byte ROWS = 4; // quatre lignes
const byte COLS = 4; // quatre colonnes
char keys[ROWS][COLS] = {
{'1','2','3','A'},
{'4','5','6','B'},
{'7','8','9','C'},
{'*','0','#','D'}
};
byte rowPins[ROWS] = {9,8,7,6}; // broches pour les lignes
byte colPins[COLS] = {5,4,3,2}; // broches pour les colonnes
Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );
void setup() {
Serial.begin(9600);
}
void loop() {
char key = keypad.getKey();
if (key != NO_KEY) {
Serial.println(key);
}
}
