Kit DIY d'électronique pour arrosage automatique des plantes

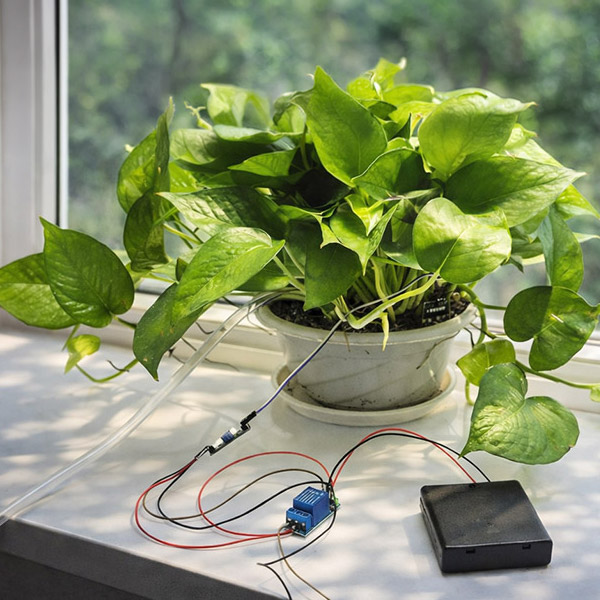

Ce kit alimente vos plantes en eau automatiquement, chaque fois qu'elles en ont besoin !
Notre kit DIY d'électronique pour l'arrosage automatique des plantes est la solution parfaite pour les amateurs de plantes et les makers qui souhaitent entretenir leurs plantes avec soin, sans avoir à se soucier constamment.
Composants nécessaires
- Capteur d'humidité + carte de connexion
- Câble DC-USB

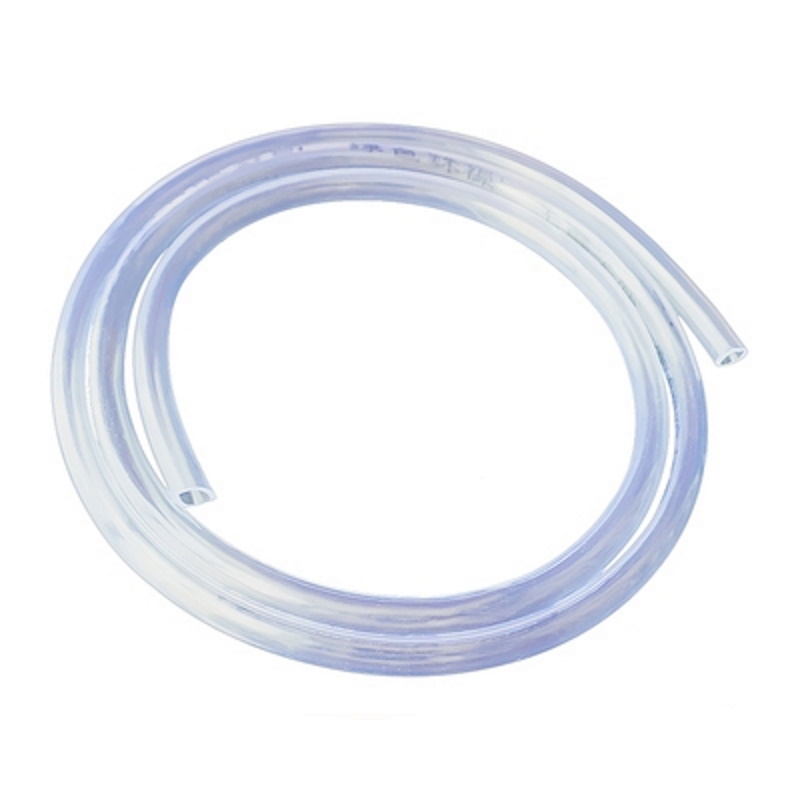

- 1 m de tuyau PVC
- Relais 1 canal
- Câbles Dupont
- Pompe DC

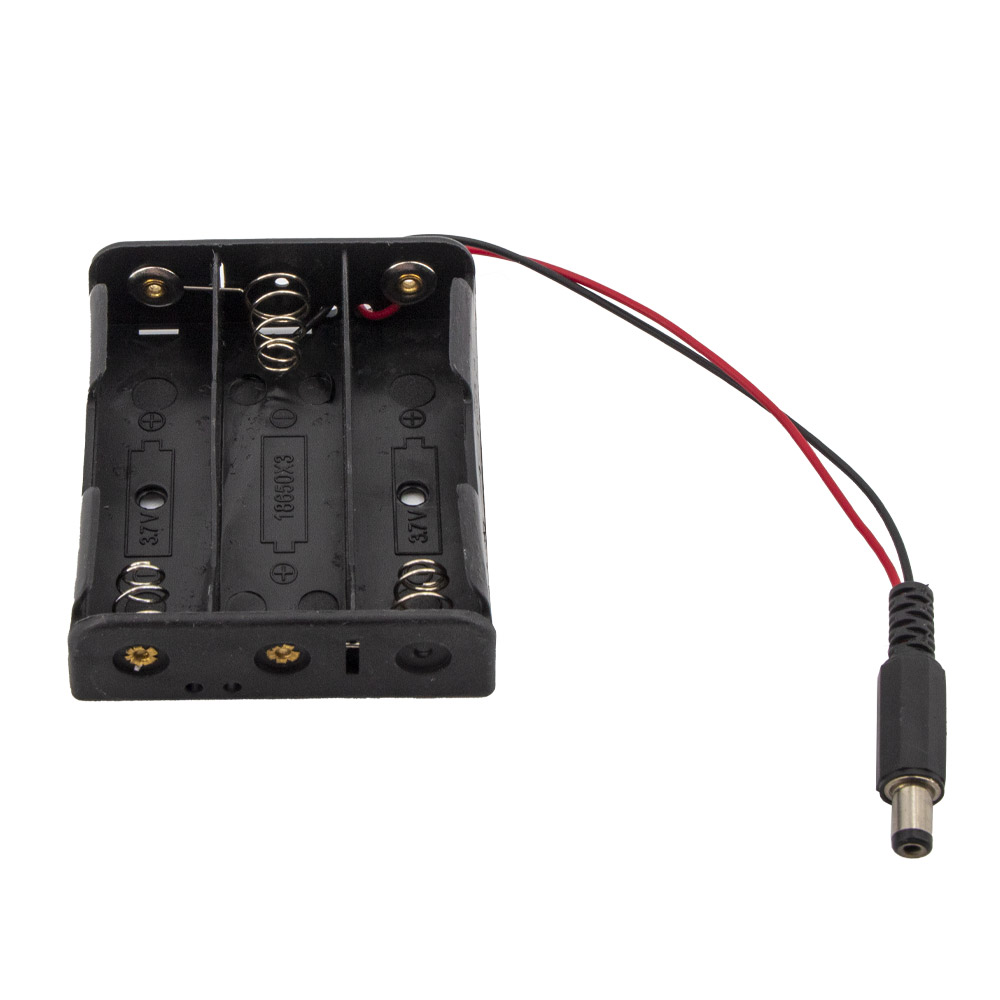

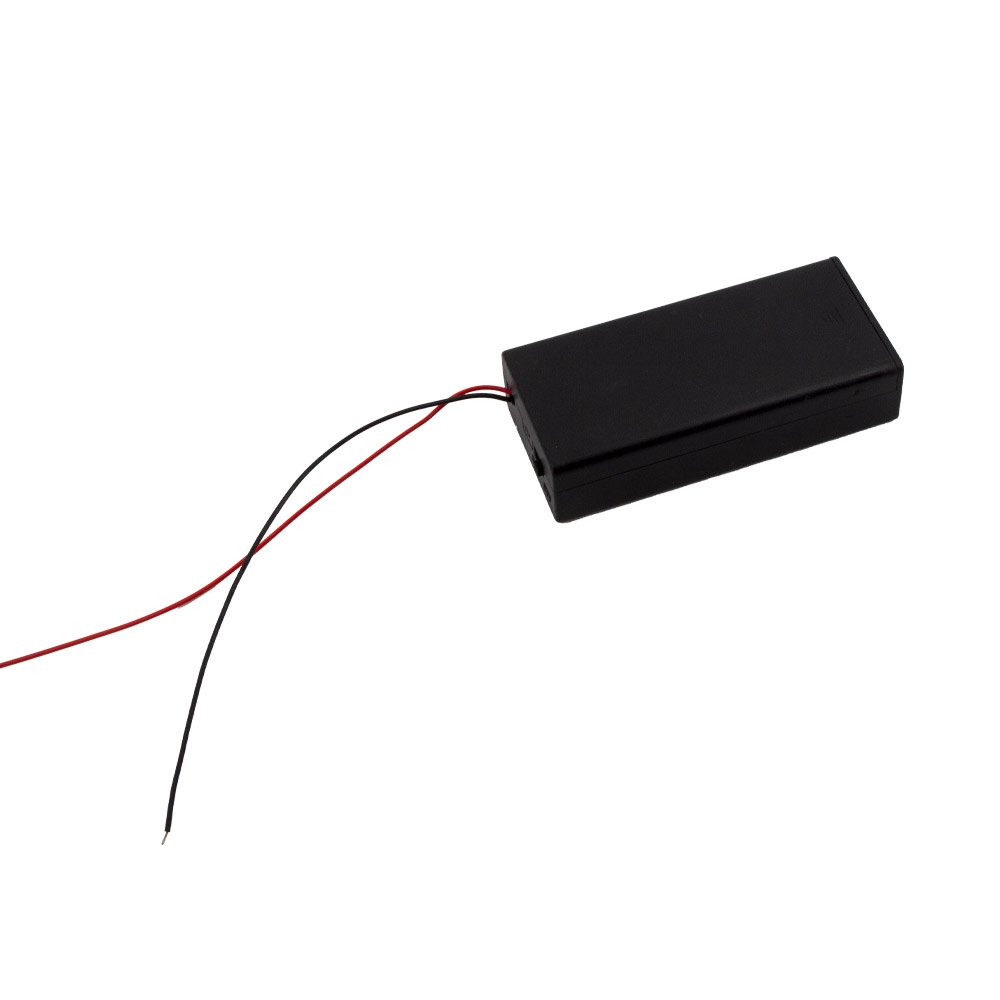

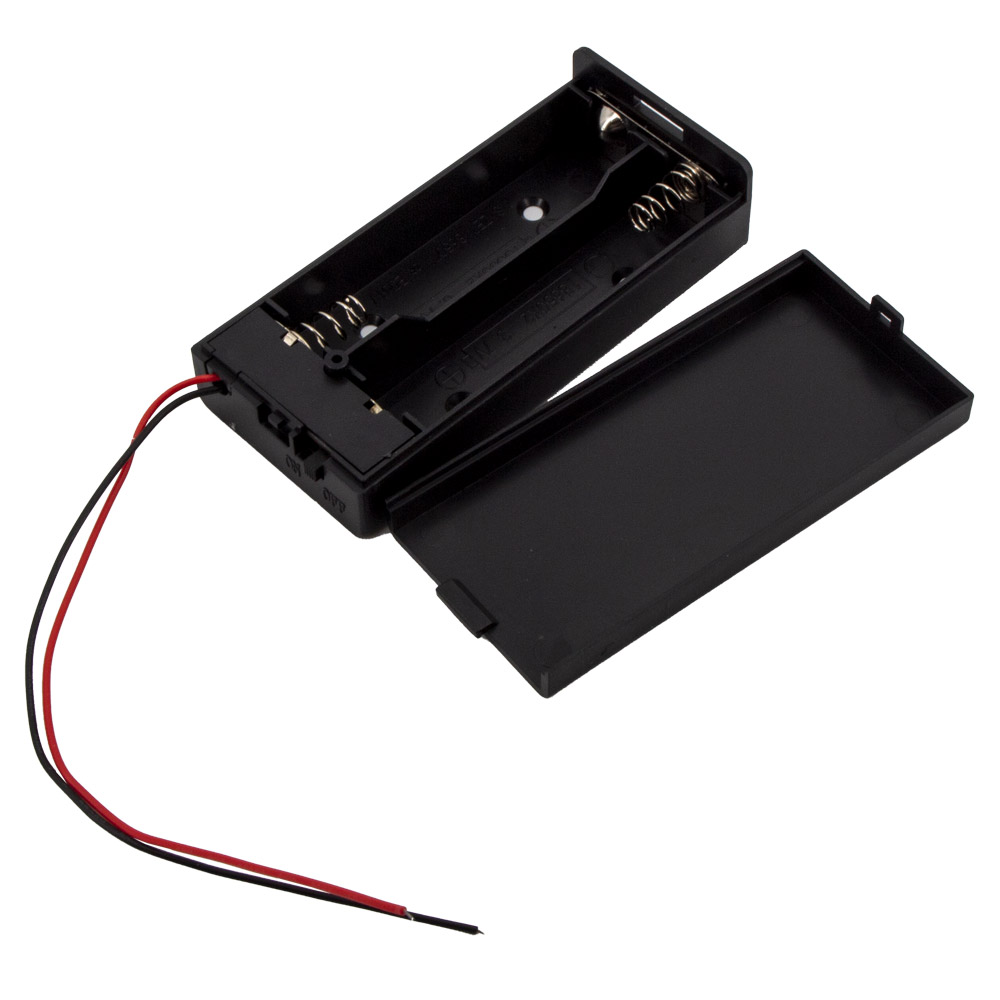

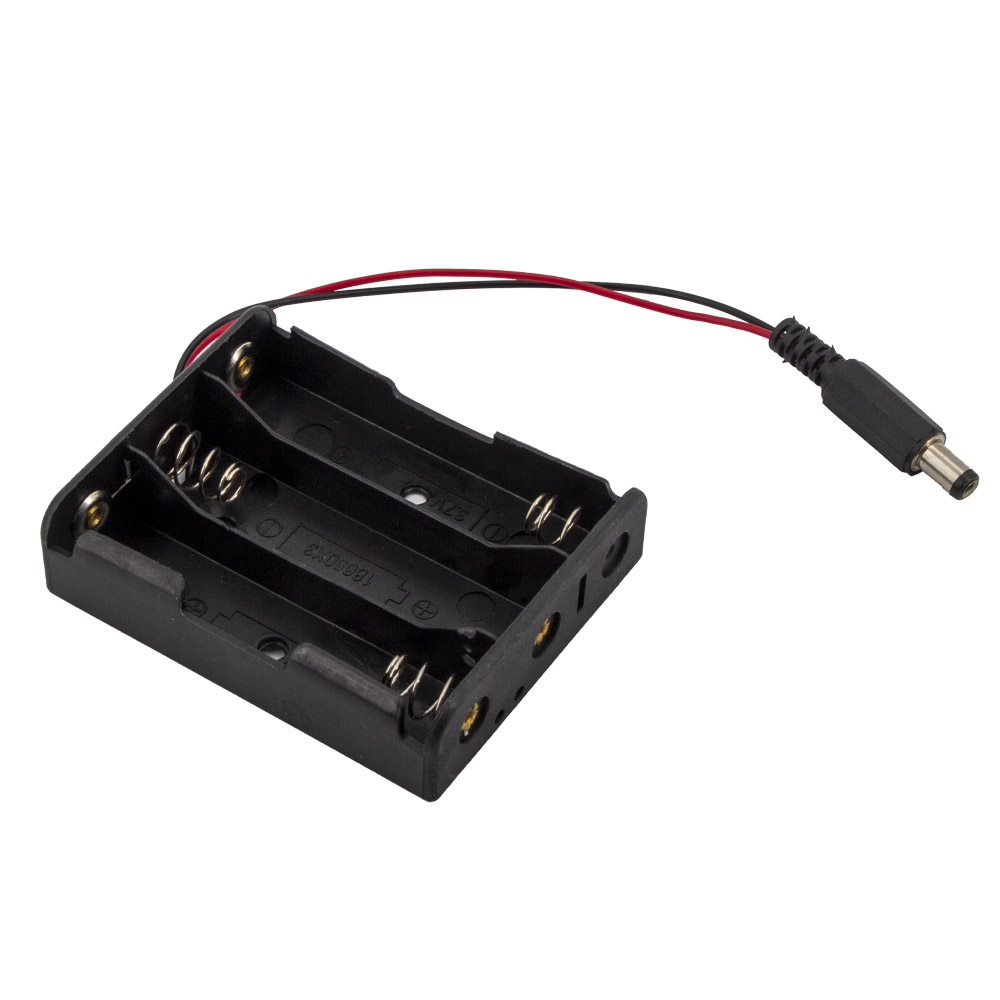

- Boîtier de batterie
Disponible immédiatement
Actuellement non disponible
Actuellement non disponible
Disponible immédiatement
Disponible immédiatement
Disponible immédiatement
Disponible immédiatement

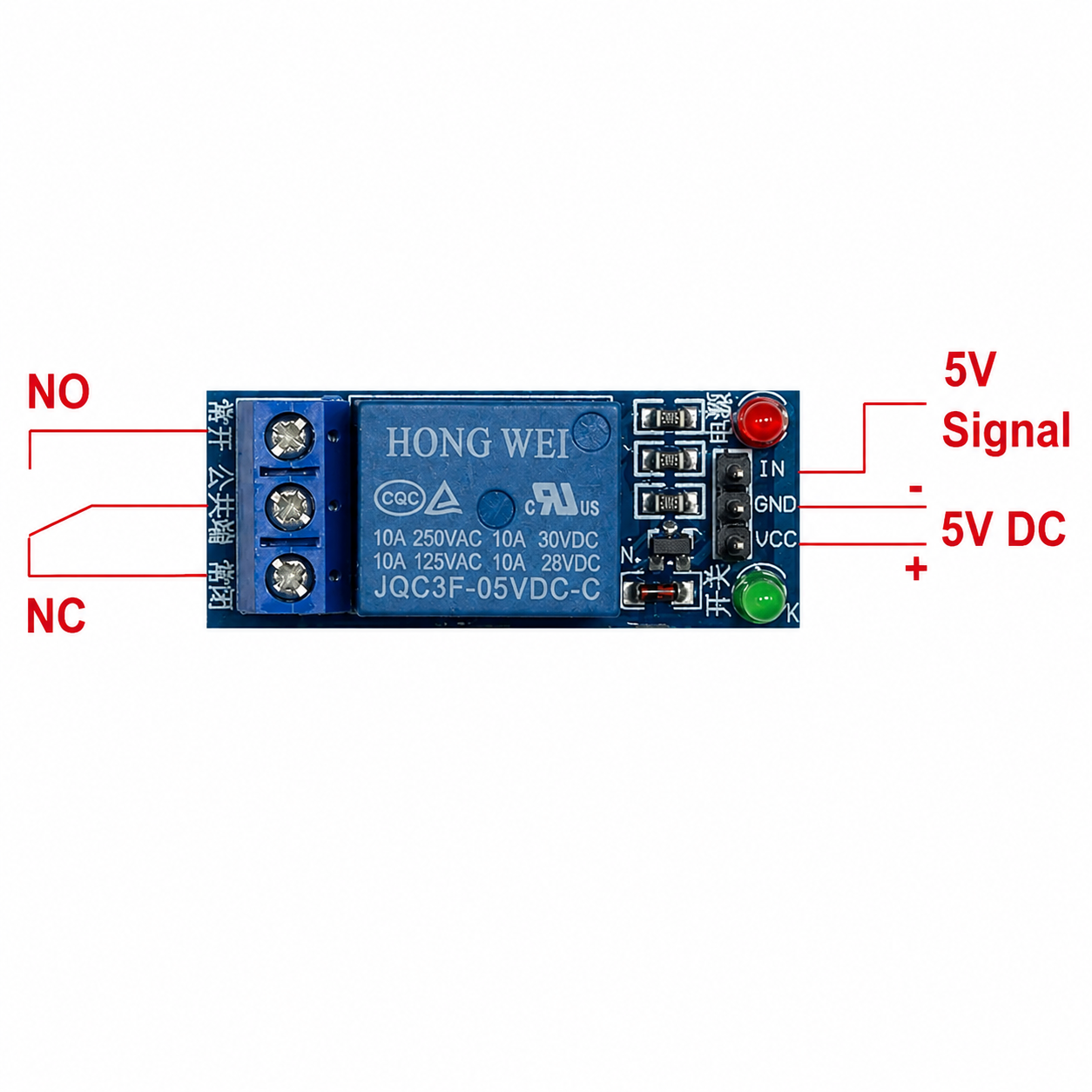

Brochage relais 1 canal 5V
- NO (Normalement Ouvert) : Avec la configuration NO, le relais est toujours ouvert. Aucun courant ne circule jusqu'à ce qu'un signal ferme le circuit.
- COM : Broche commune
- NC (Normalement Fermé) : Avec la configuration NC, le relais est fermé par défaut. Le courant circule jusqu'à ce qu'un signal ouvre le circuit.

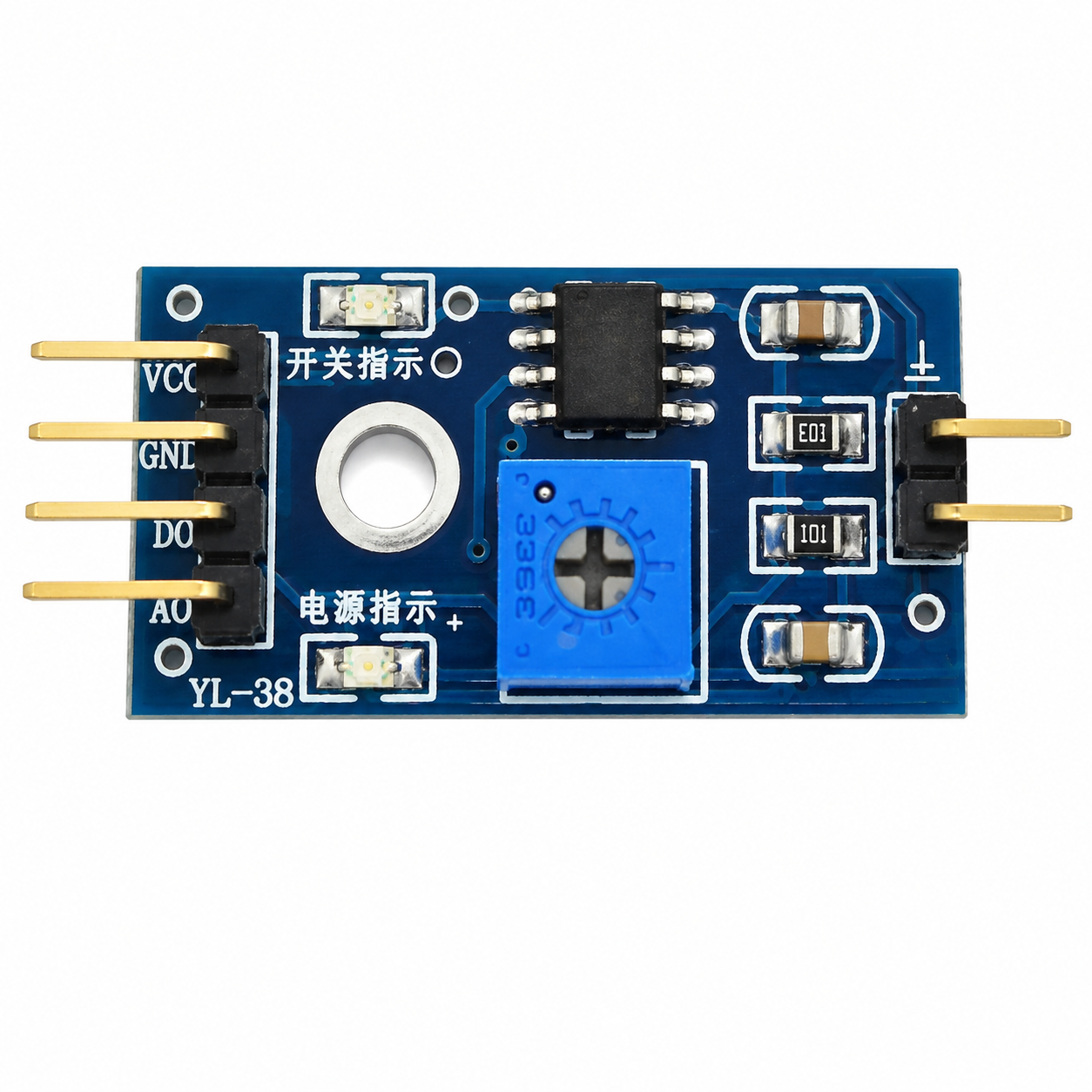

Brochage carte capteur
- VCC -> Alimentation 3,3 – 5V
- GND GND (masse)
- DO Sortie numérique (sortie de signal numérique)
- AO Sortie analogique (sortie de signal analogique – non connectée dans ce kit)

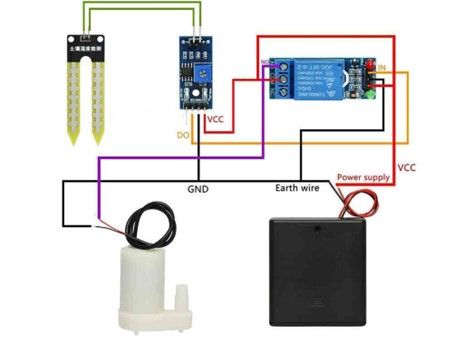

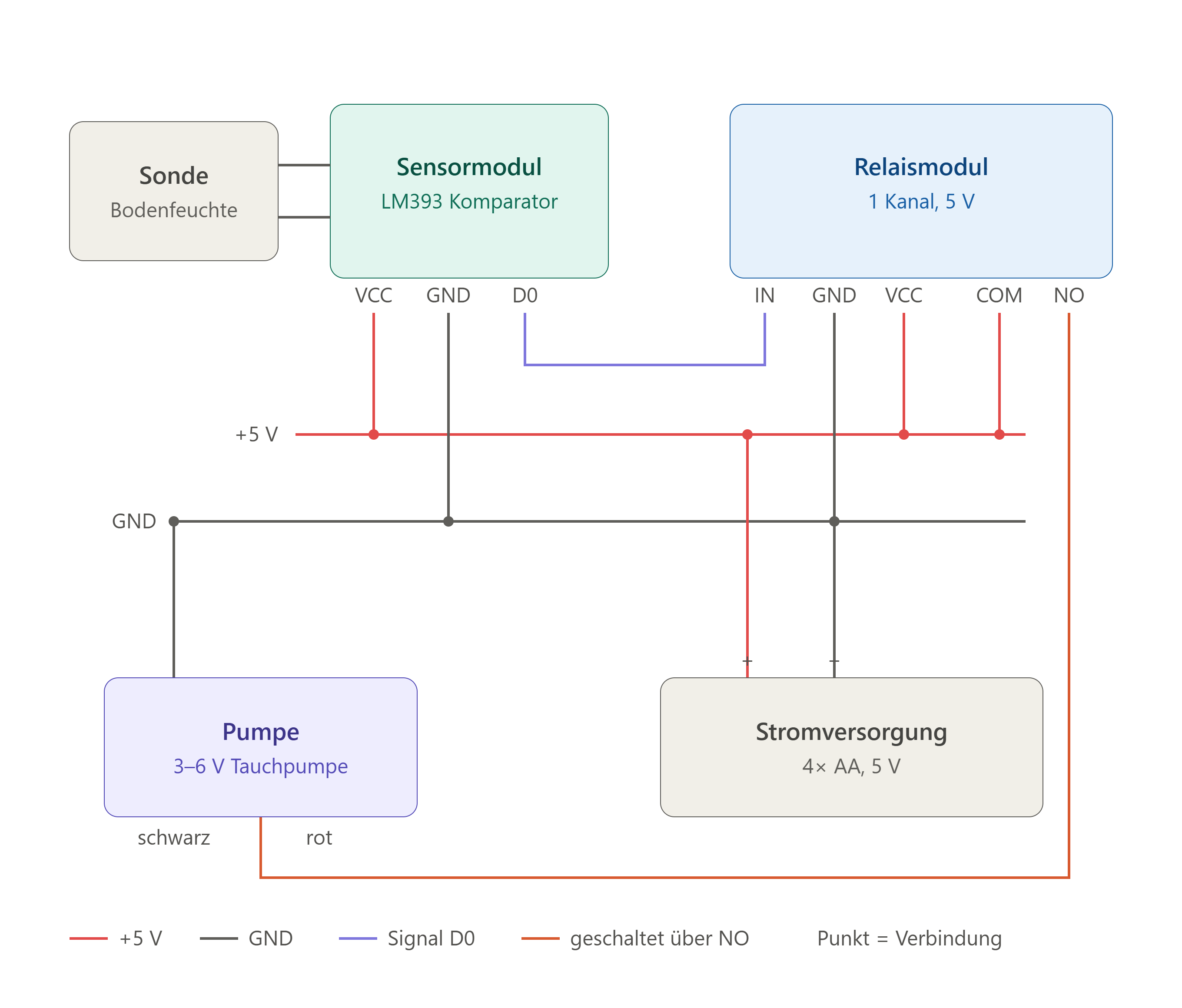

Schéma électronique
Instructions
- Relais et carte de connexion du capteur connecter à 5V et GND
- Fil noir de la pompe (GND) raccorder au fil noir de l'alimentation 5V
- Fil rouge de la pompe raccorder à NO du relais
- Carte de connexion D0 raccorder à la broche IN du relais
- Carte de connexion raccorder au capteur
Avec le potentiomètre sur la carte, vous pouvez régler la sensibilité à partir de laquelle le relais doit activer la pompe.
