2 canaux relais 5V commandés par Arduino

Nous vous montrons comment commander un relais 2 canaux avec un Arduino. Grâce à un module relais, vous pouvez commuter de grandes charges avec le faible courant de commande de l'Arduino.

Avec le module relais 2 canaux 5V, vous pouvez commander et commuter facilement des charges importantes via la connexion 5V d'un microcontrôleur, comme un Raspberry Pi ou un Arduino. Le relais peut être utilisé pour contrôler des composants électroniques puissants, tels que des moteurs AC ou DC. Grâce à ses deux entrées numériques, il est particulièrement simple à utiliser. Le relais 2 canaux 5V peut être facilement connecté au contrôleur via des câbles Dupont sur les broches d'en-tête. La charge à commuter est connectée via les bornes à vis. La commande se compose de VCC, GND et de deux broches d'entrée numériques. Le relais commute lorsque 5V sont appliqués sur l'entrée (niveau haut).

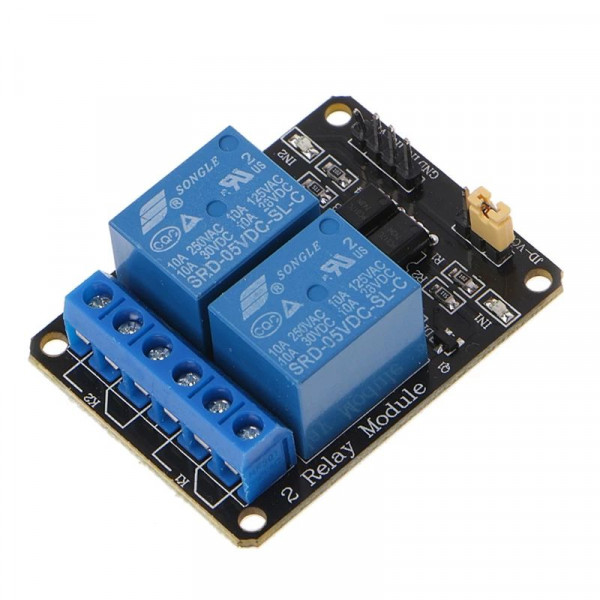

RBS10479-2-Kanal-Relais-5V-1jbGl8jim54UmP_600x600_600x600

Composant nécessaire

Carte compatible Arduino UNO
Module relais
2x LED 5 mm
Plaque d'essai
2x résistance 220 Ohm
Fils de connexion

20

yourDroid UNO R3 carte de développement ATMEGA328P-PU compatible arduino

(6)

yourDroid UNO R3 carte de développement ATMEGA328P-PU compatible arduino

RBS14165

Disponible immédiatement

A partir de 10,12 € 12,65 €

(17)

Plaque d'essai 400 pour Arduino, Raspberry etc

RBS10405

Disponible immédiatement

A partir de 0,89 €

(5)

Kit de 65 câbles jumper

RBS10023

Disponible immédiatement

A partir de 1,59 €

(30)

Câbles jumper 40 broches femelle-mâle 20 cm

RBS10038

Actuellement non disponible

A partir de 1,09 €

(6)

Module relais 2 canaux 5V Low Level

RBS10479

Disponible immédiatement

A partir de 1,39 €

Kit de démarrage pour Arduino UNO R3 RFID

(24)

Kit de démarrage pour Arduino UNO R3 RFID

RBS11368

Disponible immédiatement

A partir de 28,95 €

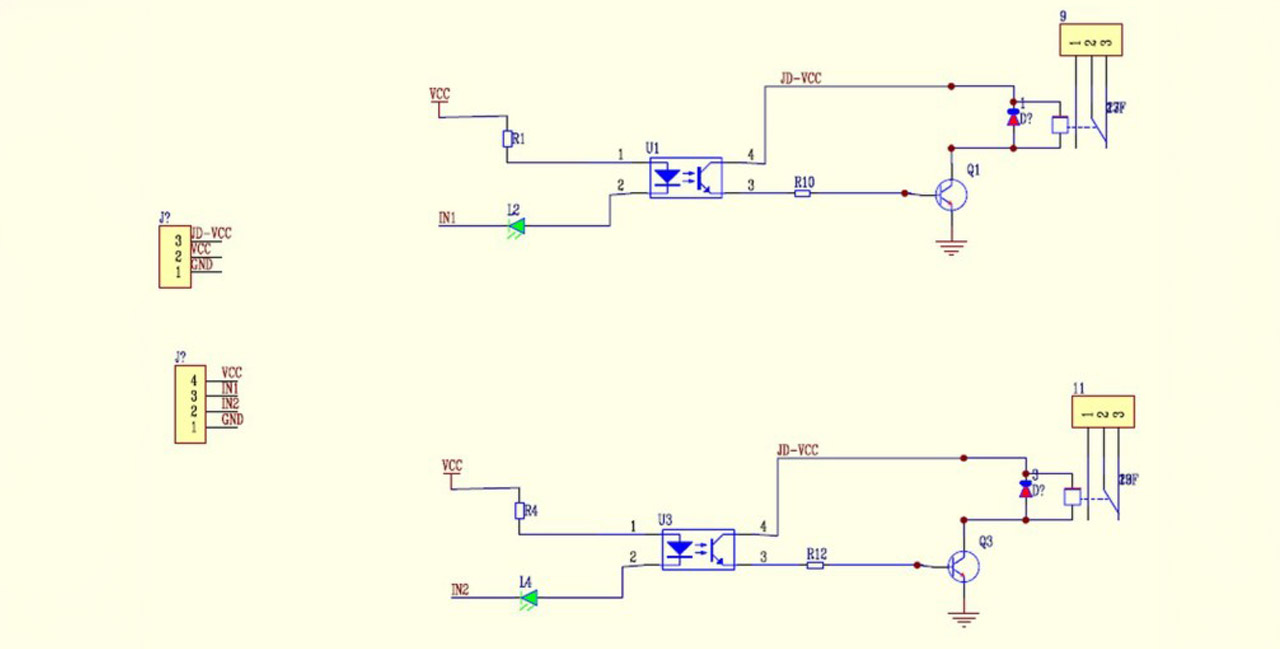

Brochage

Désignation	Fonction
IN1	Entrée relais 1
IN2	Entrée relais 2
GND	Masse
VCC	Alimentation 5V

cliquez sur les images pour agrandir

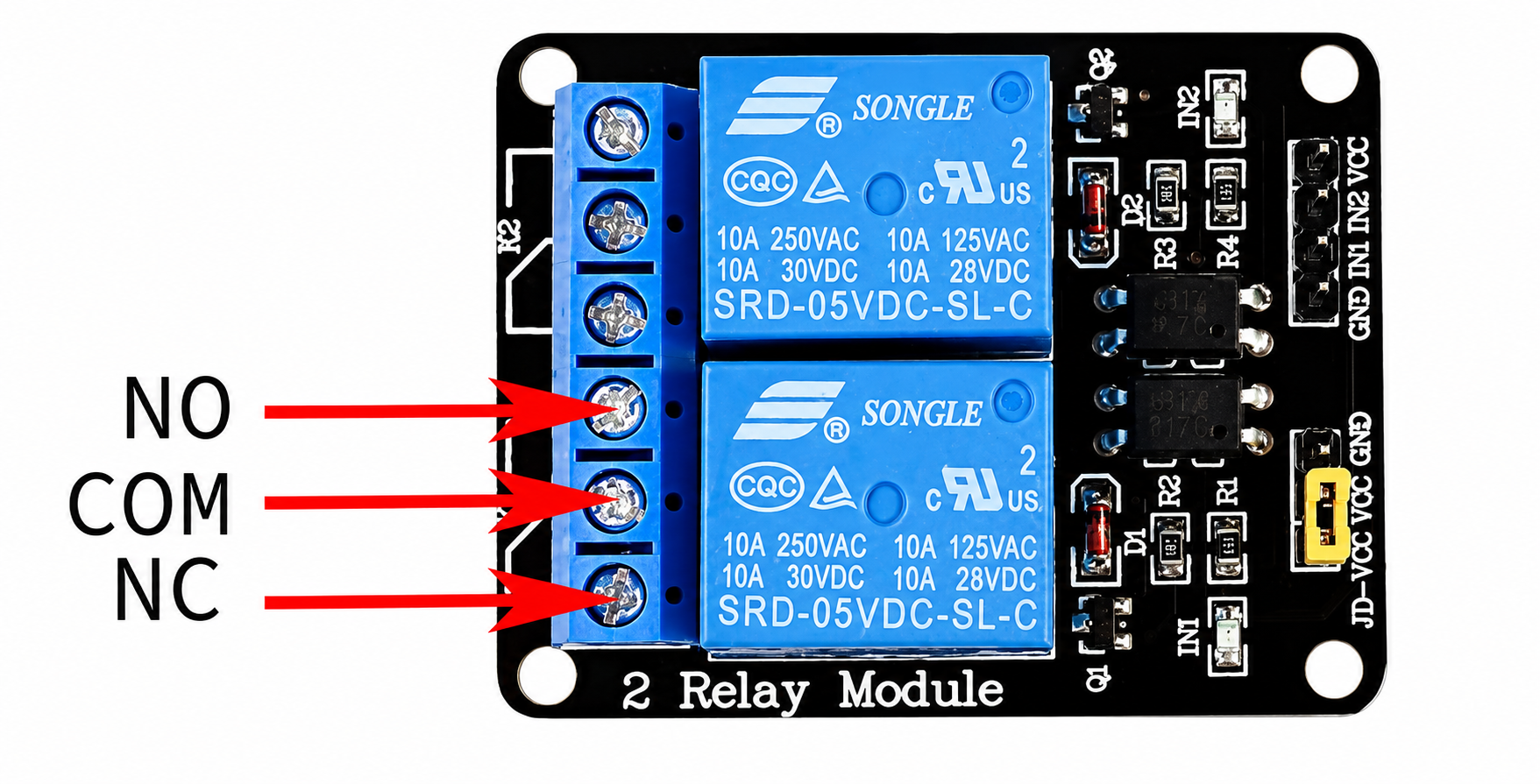

Si JD-VCC est ponté avec un cavalier, le module reçoit la tension d'alimentation via le microcontrôleur. Alternativement, le cavalier peut être retiré et VCC et GND peuvent être utilisés pour une alimentation externe. COM : Broche commune

NC (Normalement Fermé) : En configuration NC, le relais est fermé par défaut. Le courant circule jusqu'à ce qu'un signal ouvre le circuit.
NO (Normalement Ouvert) : En configuration NO, le relais est toujours ouvert. Aucun courant ne circule jusqu'à ce qu'un signal ferme le circuit.

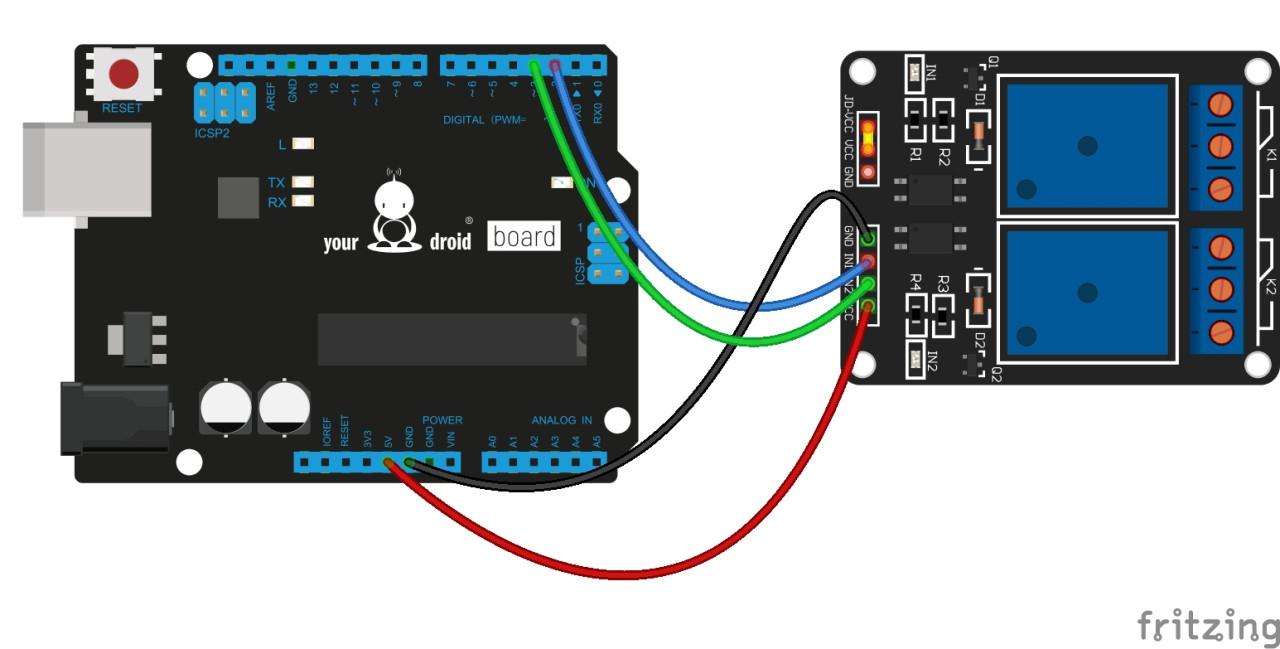

Module relais	Arduino UNO
IN1	D2
IN2	D3
GND	GND
VCC	5V

Soyez très prudent lorsque vous manipulez des appareils connectés à la tension secteur ! Travailler avec du 230V comporte un risque d'électrocution et peut être mortel. Si vous ne disposez pas de connaissances suffisantes en électronique, nous vous conseillons de demander l'avis d'un expert.

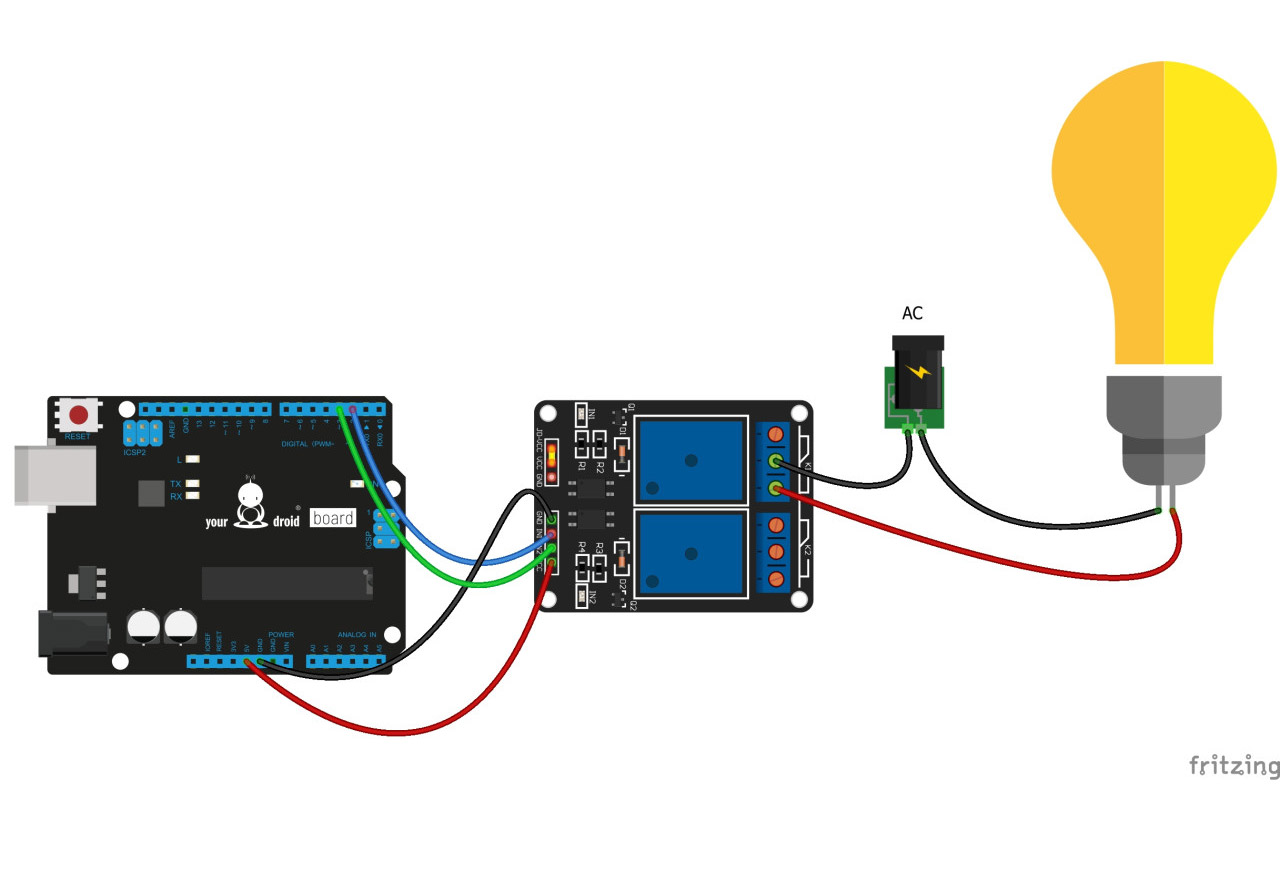

Circuit exemple avec lampe AC 220V (Image 1)

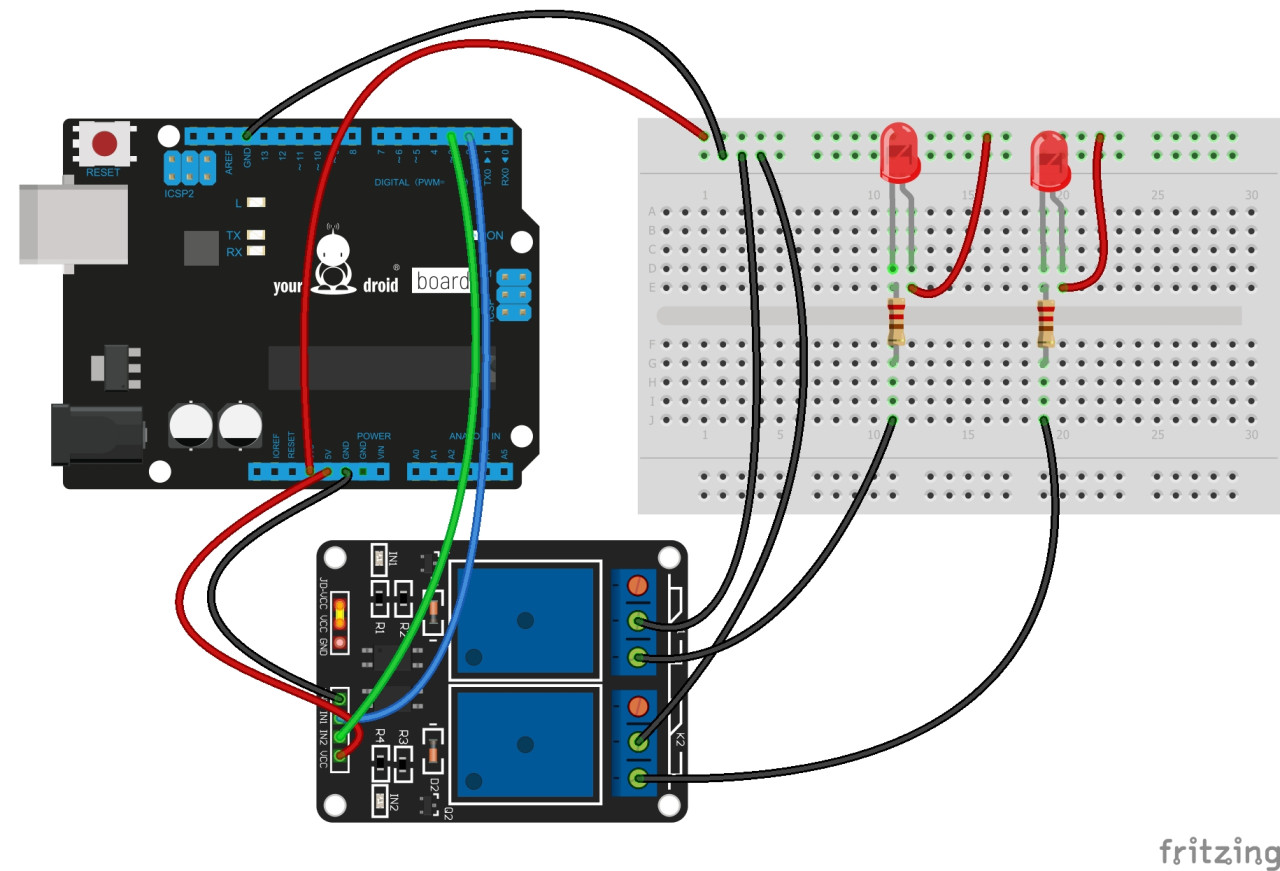

Circuit exemple sans danger avec CC 5V (image 3)

Exemple de code pour Arduino

Afficher / masquer le code

const int RELAIS_1 = 2; // Broche relais 1 sur l'Arduino
const int RELAIS_2 = 3; // Broche relais 2 sur l'Arduino

void setup() {
  pinMode(RELAIS_1, OUTPUT); // Déclarer les broches relais comme sorties
  pinMode(RELAIS_2, OUTPUT);
}

void loop() {
  digitalWrite(RELAIS_1, HIGH); // RELAIS_1 éteint
  digitalWrite(RELAIS_2, LOW);  // RELAIS_2 allumé
  delay(500);                   // Pause de 500 ms

  digitalWrite(RELAIS_1, LOW);  // RELAIS_1 allumé
  digitalWrite(RELAIS_2, HIGH); // RELAIS_2 éteint
  delay(5000);                  // Pause de 5000 ms (5 secondes)
}
