Disponible immédiatement

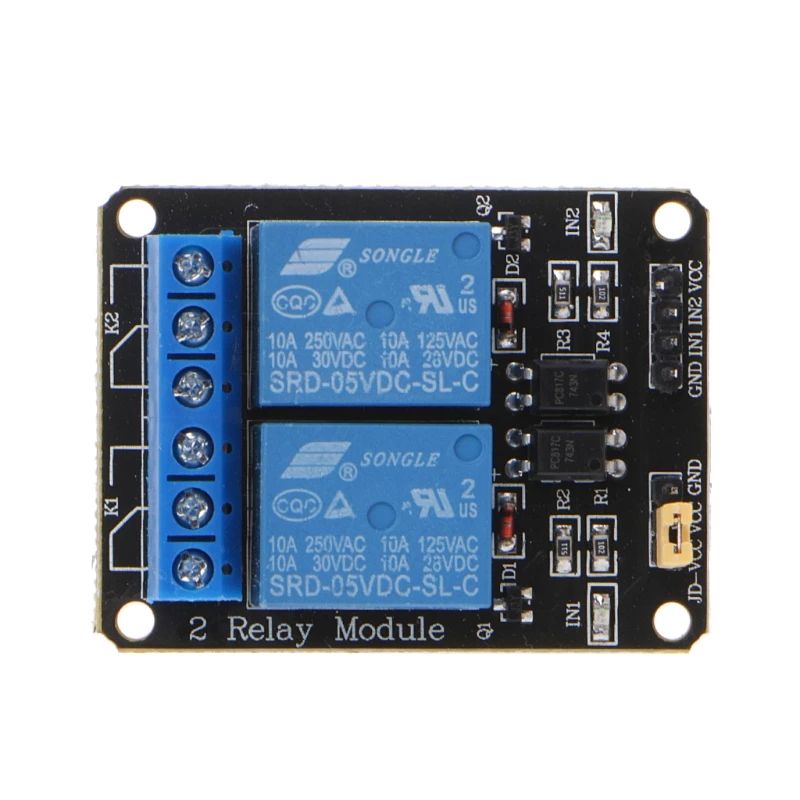

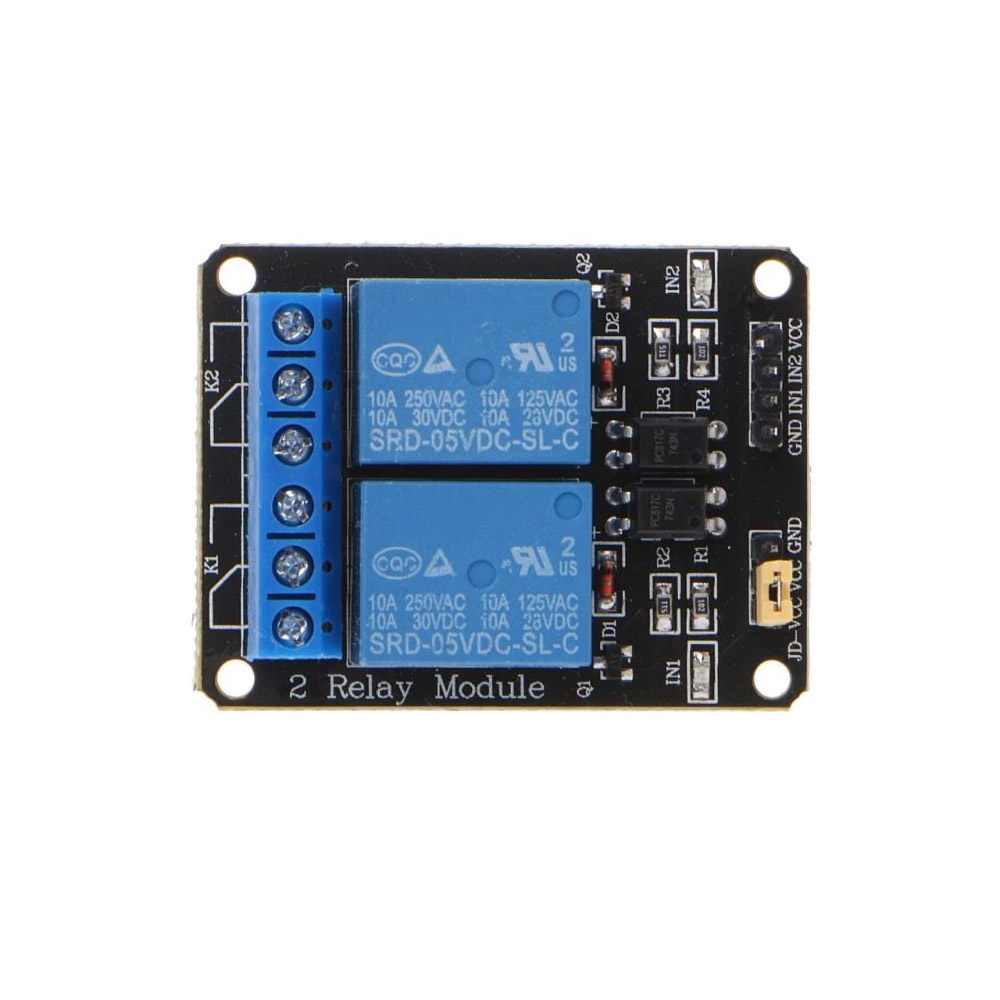

Avec le module relais 2 canaux 5V, vous pouvez commander et commuter de grandes charges via la connexion 5V d'un microcontrôleur, comme un Raspberry Pi ou Arduino. Le relais peut être utilisé pour contrôler des composants électroniques puissants tels que des moteurs AC ou DC. Grâce à ses deux entrées numériques, il est particulièrement simple à utiliser. Le relais 2 canaux 5V peut être facilement connecté au contrôleur via les broches d'en-tête avec des câbles Dupont. La charge à commuter est connectée via les bornes à vis. La commande se compose de VCC, GND et deux broches d'entrée numériques. Le relais commute lorsque 0V est appliqué à l'entrée (niveau bas).
Il existe deux façons de faire fonctionner le relais. Ces deux variantes peuvent être réglées avec le cavaliers jd-vcc :
1) Utilisation sans alimentation externe
Une source de tension de +5V, ou la broche « VCC » de l'Arduino, est connectée à la broche « VCC » de la carte relais. Le GND de la source de tension, ou la broche GND de l'Arduino, est connecté à la broche « GND » de la carte relais. Le cavalier reste fermé sur VCC à JD-VCC.
2) Utilisation avec alimentation externe (sans isolation galvanique)
La solution la plus sûre consiste à retirer le cavalier JD-VCC/VCC et à connecter une ligne +5V externe à la broche JD-VCC, puis à relier la ligne GND à la broche GND de la carte.
Les +5V de la carte sont connectés à la broche VCC sur la barrette de broches et à la broche GND de l'Arduino.
Ainsi, les relais disposent d'un circuit de commande via JD-VCC et la commande des optocoupleurs est assurée par les +5V de l'Arduino.
Details
- Module relais 2 canaux 5V
- Consommation de courant de l'entrée de commande : env. 15–20 mA par canal (courant de signal à l'entrée de l'optocoupleur)
- Consommation de courant de la bobine du relais : env. 70 mA par canal lorsque le relais est activé (via 5V / JD-VCC)
- Équipé de relais haute puissance (puissance de commutation AC : max. 250V / 10A ; DC : max. 30V / 10A)
- LEDs pour indiquer l'état
- Circuit : 0-2,5V ON ; 3,3-5V OFF
- Peut être commandé directement par un microcontrôleur (Raspberry Pi, Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, logique TTL)
- Dimensions : 38 x 47 x 18 mm
- Trous de fixation : env. 3 mm de diamètre
Contenu de la livraison
- Module prêt à l'emploi tel qu'illustré.
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
S'inscrire
6 Évaluations
4 septembre 2023 13:00
Il fait ce qu'il doit faire, très satisfait !
Tout est parfait, de la commande à la réception et à l'utilisation.
Texte original
Es macht, was es soll, sehr zufrieden!
Alles bestens von der Bestellung zum Erhalt und Einsatz.
22 août 2023 19:40
Fonctionne bien
Très économique et bon. Il est simplement important, par exemple avec un Raspberry Pi, de prendre une source externe 5V pour l'alimentation et de retirer le cavalier pour l'alimentation commune (3,3V sur Vout).
Texte original
Funktioniert gut
Sehr günstig und gut. Wichtig wäre nur, dass man z.B. an einem RasPi eine externe 5V Quelle für die Versorgung nimmt, den Jumper für gemeinsame Versorgung (3,3V am Vout) als wegläßt.
21 mars 2023 09:46
Tout est parfait. Avec plaisir à nouveau.
...
Texte original
Alles prima.Gerne wieder.
...
29 mars 2022 12:43
Livré très rapidement
Parfait
Texte original
Sehr schnell geliefert
Perfekt
17 juin 2020 18:12
Le relais commute de manière fiable
Les bornes pourraient accepter une section plus grande, sinon sans problème
Texte original
Das Relais schaltet zuverlässig
Die klemmen könnten für einen größeren Querschnitt sein, sonst ohne Probleme
31 août 2017 23:18
Fait ce qu'il doit faire
Le relais commute chez moi 2 consommateurs 230V AC. Grâce à un cavaliers, je peux facilement alimenter le module relais via une source externe 5V DC. J'ai eu l'impression que l'UNO atteignait ses limites de courant avec 2 fois 20mA. Chaque relais peut être utilisé comme contact normalement ouvert ou normalement fermé. Jusqu'à présent, aucun problème lors des opérations de commutation, il semble très fiable. La qualité du module est, comme d'habitude, correcte.
Texte original
Tut was es soll
Das Relay schaltet bei mir 2 230V AC Verbraucher. Über eine Jumper leicht einstellbar, versorge ich das Relay Modul über eine externe 5V DC Stromquelle. Ich hatte das Gefühl das der UNO bei 2 mal 20mA da etwas an seine Strom-Grenzen stößt. Jedes Relay kann sowohl als Öffner, oder als Schliesser genutzt werden. Bisher gab es keine Problem bei den Schaltvorgängen, scheint sehr zuverlässig zu sein. Die Qualität des Moduls ist wie gewohnt OK.
