DIY RGB enseigne lumineuse avec Arduino

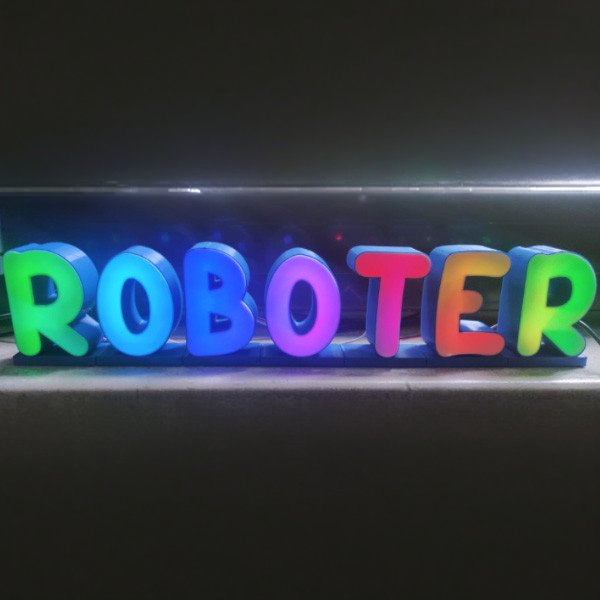

Dans ce tutoriel, nous vous montrons comment fabriquer vous-même une enseigne lumineuse RGB décorative et la contrôler avec un Arduino.
Composants nécessaires
- Filament de couleurs au choix
- Étain à souder
- Bande LED WS2812B
- yourDroid UNO R3 carte de développement
- Câbles Dupont / Jumper femelle-mâle
- Câble
- Alimentation
- Câble USB
Outillage nécessaire
- Imprimante 3D
- Colle chaude
- Station de soudage
- Coupe-fils
- Pince à dénuder
- Troisième main / Support de soudage

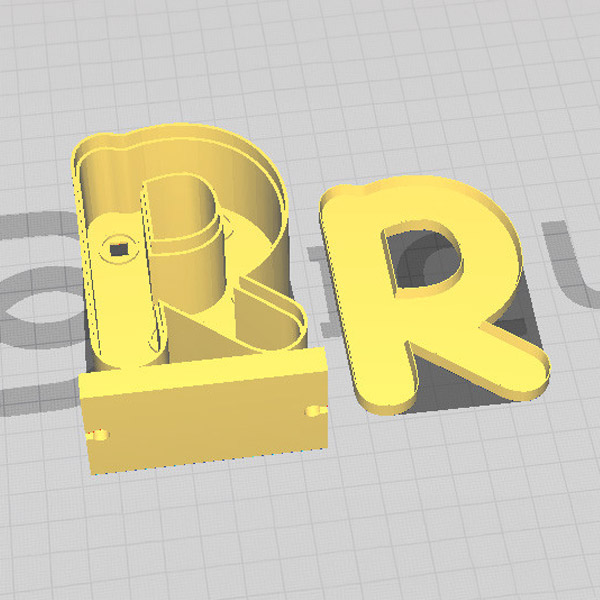

Tout d'abord, les lettres doivent être imprimées sur une imprimante 3D dans la taille souhaitée. Pour cela, nous avons utilisé ce modèle gratuit de Thingiverse . Les fichiers indispensables sont les lettres individuelles ainsi que leurs couvercles correspondants, par exemple les fichiers Letter_R.stl et Letter_R_lens.stl pour la lettre R.

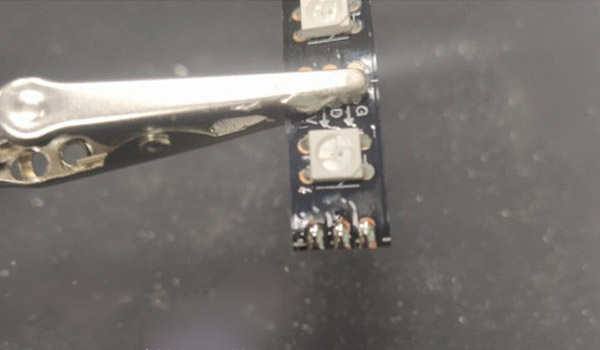

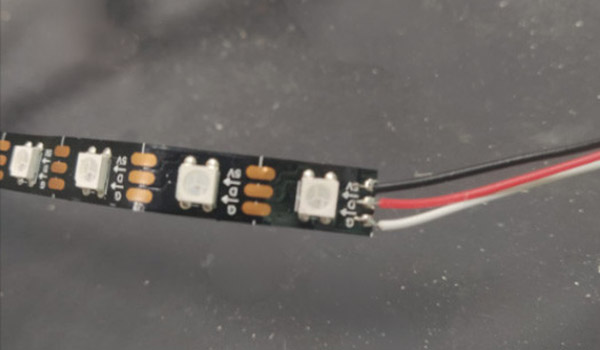

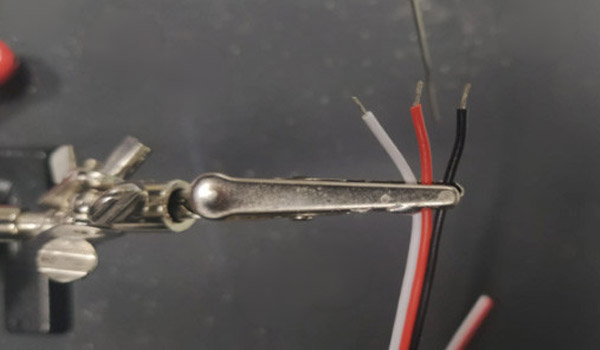

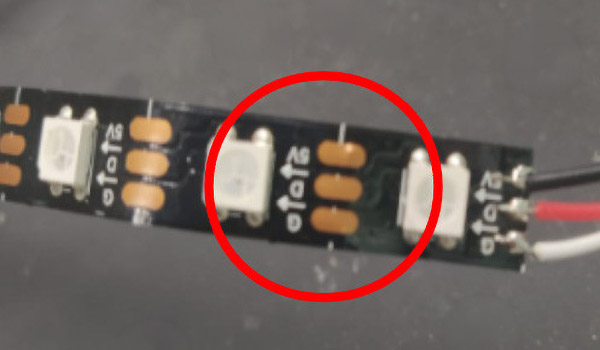

La bande LED est découpée en morceaux le long des pastilles de soudure, selon la longueur nécessaire pour chaque lettre. Trois câbles Dupont avec connecteur sont soudés aux pastilles de soudure de la première bande, qui seront ensuite connectés à l'Arduino. De l'autre côté, qui mènera à la lettre suivante, un câble normal est installé, puis soudé à nouveau à la bande LED.
Étape 3

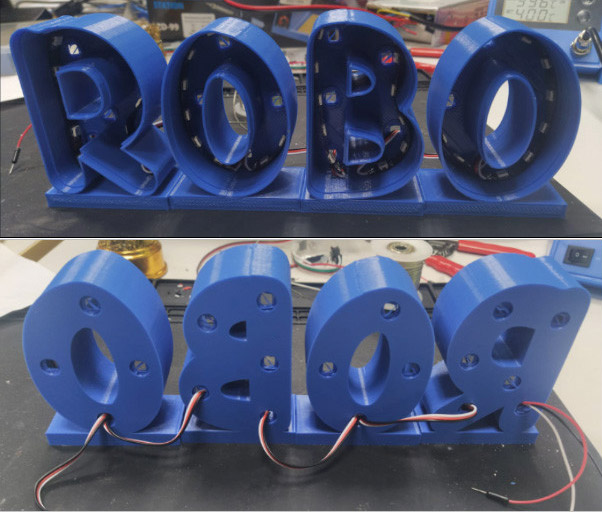

La bande LED est maintenant fixée latéralement dans la lettre avec un peu de colle chaude, la LED étant dirigée vers l'intérieur et les câbles passés à travers les trous existants. Pour la lettre suivante, répétez l'opération décrite ci-dessus jusqu'à ce que toutes les lettres soient équipées de bandes LED.
Étape 4

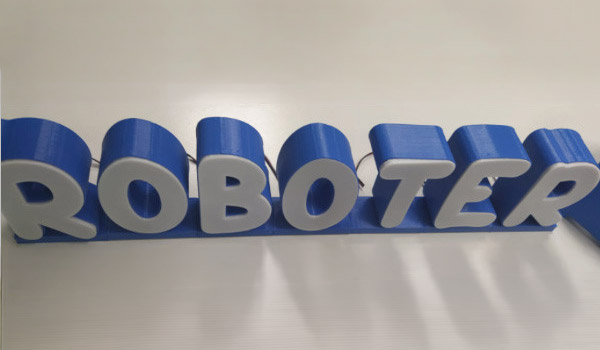

Les capuchons de protection sont maintenant enfichés dans les lettres.
Étape 5

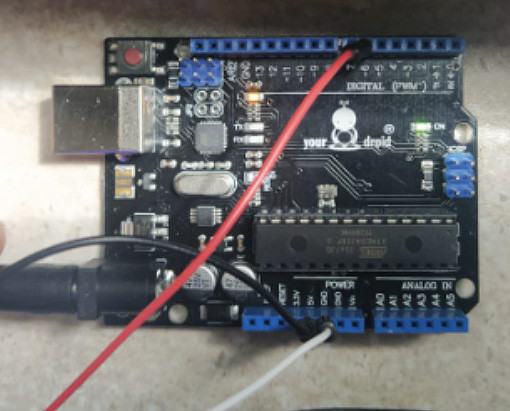

Les câbles Dupont soudés à la première lettre sont maintenant connectés à l'Arduino.
« 5V » de la bande LED est connecté à la broche 5 volts de l'Arduino.
« G » est connecté à GND et « D » est branché sur la broche 6 de l'Arduino.
L'Arduino est connecté à la prise USB de l'ordinateur et nous lançons l'environnement de programmation « Arduino IDE ».

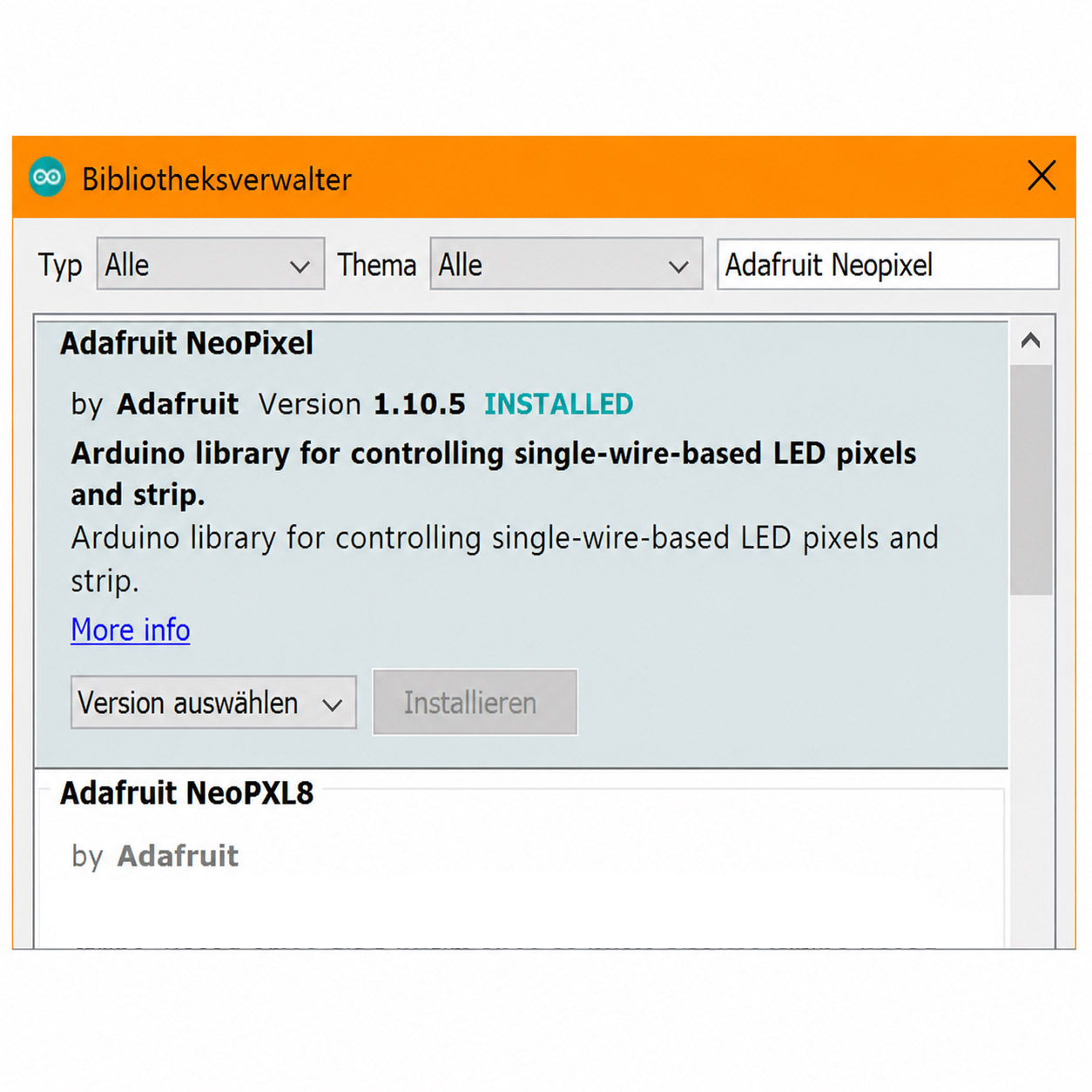

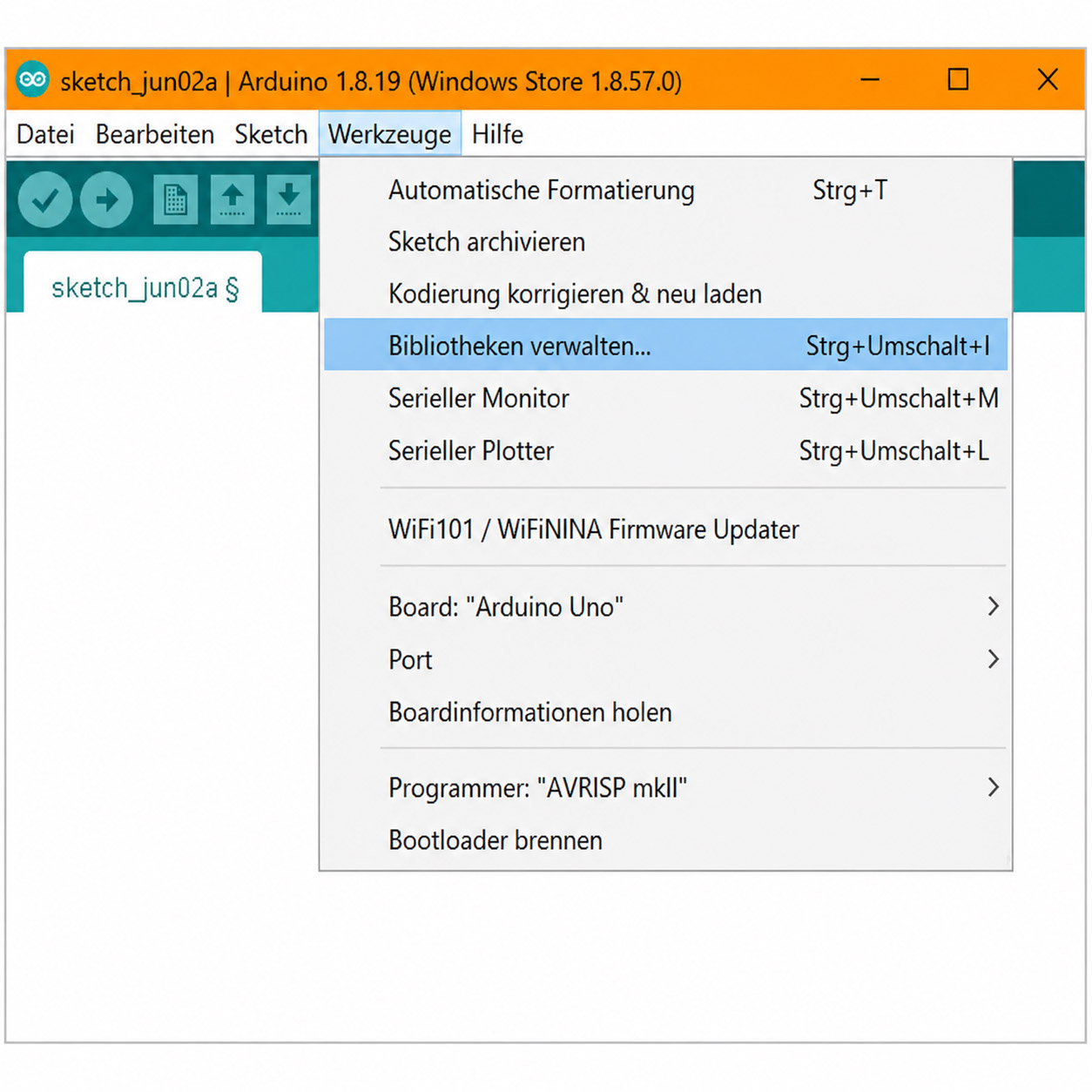

Pour notre exemple, nous avons d'abord besoin de la bibliothèque « Adafruit Neopixel », que nous ajoutons via « Outils » > « Gérer les bibliothèques... ».
Ensuite, nous ajoutons le code suivant dans le croquis et modifions encore la valeur derrière “#define LED_COUNT”. C'est là que le nombre de LED installées dans l'enseigne lumineuse est saisi. Ensuite, nous chargeons le code sur l'Arduino
Afficher / masquer les codes
1. Code principal : enregistrement des temps par RFID
#include "MFRC522.h"
#include "SPI.h"
#include "SdFat.h"
#include "RTClib.h"
#include "SSD1306Ascii.h"
#include "SSD1306AsciiWire.h"
// Name des RTC-Moduls
RTC_DS3231 rtc;
// Adressierung des OLED-Displays
#define I2C_ADDRESS 0x3C
// Buttons definieren
#define greenButton 2
#define redButton 3
// RFID Anschlüsse definieren
#define SDA 7
#define RST 9
// Name des OLED-Displays
SSD1306AsciiWire oled;
// Bezeichnung der SD-Karte
SdFat SD;
// Bezeichnung der CSV-Datei
File Zeiterfassung;
// RFID-Empfänger benennen und Pins zuordnen
MFRC522 mfrc522(SDA, RST);
// Pin der SD-Karte
int DatenPin = 10;
// Pin des Buzzer
int buzzer = 4;
// Wert zum Auslesen der Aktivität
int ButtonValue = 0;
// Variable zum Verfolgen der RFID-Aktivität
bool rfidGelesen = false;
// Trennzeichen für die CSV-Datei
const String TrennZeichen = ",";
String Mitarbeiter;
void setup() {
Serial.begin(9600);
SPI.begin();
// OLED mit 128x64 Pixeln starten
Wire.begin();
oled.begin(&Adafruit128x64, I2C_ADDRESS);
// Schriftart festlegen
oled.setFont(Arial14);
oled.println(F(" kommen gehen"));
oled.println(F(" "));
oled.println(F(" Zur Zeiterfassung"));
oled.println(F(" Taste druecken!"));
// Initialisierung des RFID-Empfängers
mfrc522.PCD_Init();
// Buttons als Input deklarieren
pinMode(greenButton, INPUT_PULLUP);
pinMode(redButton, INPUT_PULLUP);
// Buzzer als Output deklarieren
pinMode(buzzer, OUTPUT);
// RTC-Modul starten
if (!rtc.begin()) {
Serial.println(F("RTC Initialisierung fehlgeschlagen!"));
while (1);
} else if (rtc.lostPower()) {
// Setze die Uhrzeit nur, wenn die RTC ihre Zeit verloren hat
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
Serial.println(F("RTC Uhrzeit auf Kompilierzeit eingestellt!"));
} else {
Serial.println(F("RTC bereit und Uhrzeit korrekt!"));
}
// SD-Karte starten
if (!SD.begin(DatenPin)) {
Serial.println(F("Initialisierung der SD-Karte fehlgeschlagen!"));
} else {
Serial.println(F("SD-Karte gestartet!"));
}
// rtc.now() -> aktuelle Zeit holen
DateTime aktuell = rtc.now();
// Format des Datums festlegen
char Datum[] = "DD.MM.YYYY";
// Datum in String umwandeln und anzeigen
Serial.print(aktuell.toString(Datum));
// Format der Zeitangabe festlegen
char Zeit[] = "hh:mm:ss";
// Zeitangabe in String umwandeln und anzeigen
Serial.print(aktuell.toString(Zeit));
}
void loop() {
// Wenn grüner Button gedrückt wird
if (digitalRead(greenButton) == LOW) {
oled.clear();
oled.println(F(" kommen"));
oled.println(F(" "));
oled.println(F(" Karte an das"));
oled.println(F(" Lesegeraet halten!"));
ButtonValue = 1; // Setze ButtonValue auf 1
digitalWrite(buzzer, HIGH); // Ton an
delay(100);
digitalWrite(buzzer, LOW); // Ton aus
delay(1000);
rfidGelesen = true; // Erlaube das Lesen des RFID-Chips
}
// Wenn roter Button gedrückt wird
if (digitalRead(redButton) == LOW) {
oled.clear();
oled.println(F(" gehen"));
oled.println(F(" "));
oled.println(F(" Karte an das"));
oled.println(F(" Lesegeraet halten!"));
ButtonValue = 2; // Setze ButtonValue auf 2
digitalWrite(buzzer, HIGH); // Ton an
delay(100);
digitalWrite(buzzer, LOW); // Ton aus
delay(1000);
rfidGelesen = true; // Erlaube das Lesen des RFID-Chips
}
// Wenn RFID-Chip noch nicht gelesen wurde und einer der Buttons gedrückt wurde
if (rfidGelesen == false) {
return; // Warte auf Button-Druck
}
// vom RFID ermittelter Wert der Karte als Folge von Dezimalzahlen
String WertDEZ;
// String Mitarbeiter löschen, damit falsche Karte erkannt wird
Mitarbeiter = "";
// Wenn keine Karte in Reichweite ist
if (!mfrc522.PICC_IsNewCardPresent()) {
return;
}
// Wenn kein RFID-Sender ausgewählt wurde
if (!mfrc522.PICC_ReadCardSerial()) {
return;
}
Serial.println(F("Karte entdeckt!"));
digitalWrite(buzzer, HIGH); // Ton an
delay(100);
digitalWrite(buzzer, LOW); // Ton aus
delay(1000);
// Dezimal-Werte in String WertDEZ schreiben
for (byte i = 0; i < mfrc522.uid.size; i++) {
WertDEZ = WertDEZ + String(mfrc522.uid.uidByte[i], DEC) + " ";
}
// dezimalen Wert anzeigen
Serial.println("Wert in dezimal: " + WertDEZ);
// Leerzeichen am Ende entfernen
WertDEZ.trim();
/*
Karten abfragen und Namen der Mitarbeiter*innen zuordnen
*/
if (WertDEZ == "227 211 219 29") Mitarbeiter = " Max Mustermann";
if (WertDEZ == "147 50 48 28") Mitarbeiter = " Maxi Musterfrau";
// Namen abfragen
if (Mitarbeiter == " Max Mustermann" || Mitarbeiter == " Maxi Musterfrau") {
// Daten in die Datei schreiben
DatenSchreiben();
}
// bei falscher Karte
else {
Serial.println(F("Falsche Karte!"));
oled.clear();
oled.print(F(" Falsche Karte!"));
delay(2000);
oled.clear();
oled.println(F(" kommen gehen"));
oled.println(F(" "));
oled.println(F(" Zur Zeiterfassung"));
oled.println(F(" Taste druecken!"));
ButtonValue = 0;
rfidGelesen = false;
}
// Pause, damit die Daten nicht mehrfach geschrieben werden
delay(2000);
}
void DatenSchreiben() {
// Meldungen im Seriellen Monitor
Serial.println(F("Schreibe Daten in Zeiterfassung.csv ... "));
// Name der Mitarbeiter*in
Serial.println("Mitarbeiter*in: " + Mitarbeiter);
Serial.println(F("-----------------------------"));
// rtc.now() -> aktuelle Zeit holen
DateTime aktuell = rtc.now();
char Datum[] = "DD.MM.YYYY ";
// Datum in String umwandeln und anzeigen
Serial.print(aktuell.toString(Datum));
// Format der Zeitangabe festlegen
char Zeit[] = "hh:mm:ss";
// Zeitangabe in String umwandeln und anzeigen
Serial.println(aktuell.toString(Zeit));
// Ausgabe OLED
oled.clear();
oled.println(Mitarbeiter);
oled.println(aktuell.toString(Datum));
oled.println(aktuell.toString(Zeit));
delay(2000);
oled.clear();
oled.print(F(" Gespeichert!"));
delay(2000);
// Reset für den nächsten Durchlauf
rfidGelesen = false;
/*
FILE_WRITE - Datei zum Schreiben öffnen
*/
Zeiterfassung = SD.open("Zeiterfassung.csv", FILE_WRITE);
if (Zeiterfassung) {
// Überschrift nach jedem Datensatz wiederholen
Zeiterfassung.print(F("Mitarbeiter*in:"));
Zeiterfassung.print(TrennZeichen);
Zeiterfassung.print(F("Datum:"));
Zeiterfassung.print(TrennZeichen);
Zeiterfassung.print(F("Zeit"));
Zeiterfassung.print(TrennZeichen);
Zeiterfassung.print(F("Aktion"));
Zeiterfassung.println();
// Daten in die Datei schreiben
Zeiterfassung.print(Mitarbeiter);
Zeiterfassung.print(TrennZeichen);
Zeiterfassung.print(Datum);
Zeiterfassung.print(TrennZeichen);
Zeiterfassung.print(Zeit);
Zeiterfassung.print(TrennZeichen);
if (ButtonValue == 1) {
Zeiterfassung.print(F("kommen"));
} else if (ButtonValue == 2) {
Zeiterfassung.print(F("gehen"));
}
Zeiterfassung.println();
Zeiterfassung.println();
}
// Datei schließen
Zeiterfassung.close();
Serial.println(F("Speichern abgeschlossen."));
Serial.println();
delay(200);
// Reset für den nächsten Durchlauf
ButtonValue = 0;
oled.clear();
oled.println(F(" kommen gehen"));
oled.println(F(" "));
oled.println(F(" Zur Zeiterfassung"));
oled.println(F(" Taste druecken!"));
}
2. Configuration et test séparés du module RTC
#include <Wire.h>
#include <RTClib.h>
RTC_DS3231 rtc;
void setup() {
Serial.begin(9600);
Wire.begin();
if (!rtc.begin()) {
Serial.println("RTC konnte nicht gefunden werden!");
while (1);
}
// RTC auf das Kompilierdatum und -zeit einstellen
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
Serial.println("RTC erfolgreich auf das Kompilierdatum und -zeit eingestellt!");
}
void loop() {
// Hier können weitere Anweisungen eingefügt werden
}
3. Contrôle des LED NeoPixel (effets arc-en-ciel)
#include <Adafruit_NeoPixel.h>
#ifdef __AVR__
#include <avr/power.h>
#endif
#define LED_PIN 6 // Der Pin an den "D" vom LED Streifen angeschlossen ist
#define LED_COUNT 80 // Anzahl der in der Leuchtschrift verbauten LED
Adafruit_NeoPixel strip(LED_COUNT, LED_PIN, NEO_GRB + NEO_KHZ800);
void setup() {
#if defined(__AVR_ATtiny85__) && (F_CPU == 16000000)
clock_prescale_set(clock_div_1);
#endif
strip.begin();
strip.show();
strip.setBrightness(80); // Helligkeit 0 - 100
}
void loop() {
rainbow(10);
theaterChaseRainbow(50);
}
void colorWipe(uint32_t color, int wait) {
for(int i=0; i < strip.numPixels(); i++) {
strip.setPixelColor(i, color);
strip.show();
delay(wait);
}
}
void theaterChase(uint32_t color, int wait) {
for(int a=0; a<10; a++) {
for(int b=0; b<3; b++) {
strip.clear();
for(int c=b; c < strip.numPixels(); c += 3) {
strip.setPixelColor(c, color);
}
strip.show();
delay(wait);
}
}
}
void rainbow(int wait) {
for(long firstPixelHue = 0; firstPixelHue < 5*65536; firstPixelHue += 256) {
for(int i=0; i < strip.numPixels(); i++) {
int pixelHue = firstPixelHue + (i * 65536L / strip.numPixels());
strip.setPixelColor(i, strip.gamma32(strip.ColorHSV(pixelHue)));
}
strip.show();
delay(wait);
}
}
void theaterChaseRainbow(int wait) {
int firstPixelHue = 0;
for(int a=0; a<30; a++) {
for(int b=0; b<3; b++) {
strip.clear();
for(int c=b; c < strip.numPixels(); c += 3) {
int hue = firstPixelHue + c * 65536L / strip.numPixels();
uint32_t color = strip.gamma32(strip.ColorHSV(hue));
strip.setPixelColor(c, color);
}
strip.show();
delay(wait);
firstPixelHue += 65536 / 90;
}
}
}
