Système de pointage numérique avec Arduino


Dans ce projet DIY, nous allons construire un système de pointage numérique. À l'aide d'une carte Arduino et de divers composants tels qu'un lecteur RFID, un écran OLED et un shield de journalisation avec RTC (horloge temps réel), nous pouvons enregistrer et stocker les heures d'arrivée et de départ des employés.

Composants utilisés

  1. Carte yourDroid UNO R3 ATMEGA328P-PU compatible Arduino
  2. Shield Datalogger pour Arduino avec RTC
  3. Kit RFID MFRC522 - Lecteur de cartes + transpondeur/ carte Mifare
  4. Écran OLED 1,3" I2C/IIC/TWI 128x64 pixels pour Arduino
  5. Buzzer actif 3,3V-5V
  6. Bouton poussoir rouge 12 mm 250V 1A
  7. Bouton poussoir vert 12 mm 250V 1A
  8. Câbles Dupont / Jumper 40 broches femelle-mâle 10 cm
  9. Un boîtier imprimé en 3D TIMETRACKERPQQMQh97MkH7l
  10. Une carte SD

Ignorer la galerie de produits
UNO R3 ATMega328P CH340G UNO R3 ATMega328P CH340G – Image 2

Note moyenne de 4.83 sur 5 étoiles

(35)
UNO R3 ATMega328P CH340G
RBS10053

Disponible immédiatement

Prix régulier : 4,95 €
Shield Datalogger pour Arduino avec RTC Shield Datalogger pour Arduino avec RTC – Image 2

Note moyenne de 4.5 sur 5 étoiles

(5)

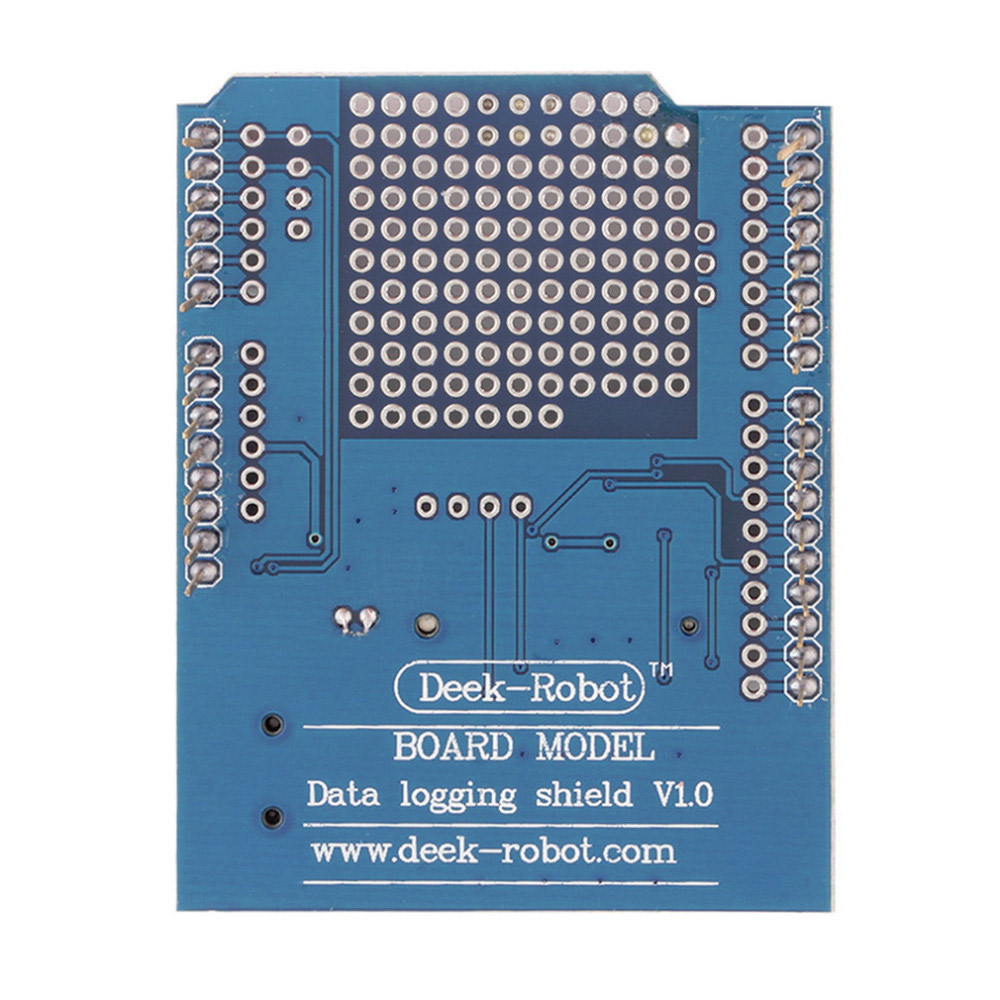

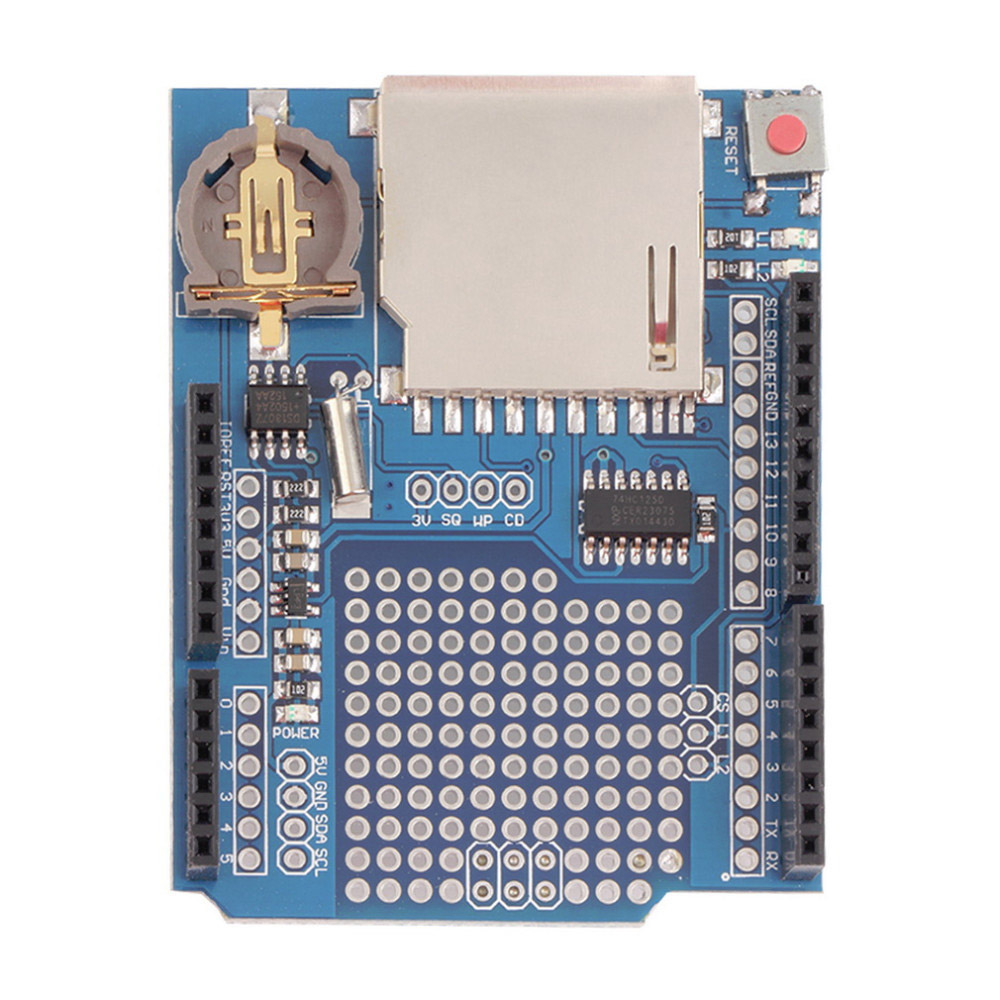

Shield Datalogger pour Arduino avec RTC
RBS10357

Disponible immédiatement

Prix régulier : A partir de 2,99 €
Kit RFID MFRC522 - Lecteur de cartes + transpondeur/ carte Mifare Kit RFID MFRC522 - Lecteur de cartes + transpondeur/ carte Mifare – Image 2

Note moyenne de 5 sur 5 étoiles

(6)
Kit RFID MFRC522 - Lecteur de cartes + transpondeur/ carte Mifare
RBS10027

Disponible immédiatement

Prix régulier : A partir de 2,45 €
Écran OLED 1.3" I2C/IIC/TWI 128x64 pixels pour Arduino Écran OLED 1.3" I2C/IIC/TWI 128x64 pixels pour Arduino – Image 2

Note moyenne de 4.93 sur 5 étoiles

(7)
Écran OLED 1.3" I2C/IIC/TWI 128x64 pixels pour Arduino
RBS11084

Disponible immédiatement

Prix régulier : A partir de 6,85 €
10 pièces Buzzer actif 3,3V-5V 10 pièces Buzzer actif 3,3V-5V – Image 2

Note moyenne de 5 sur 5 étoiles

(23)
10 pièces Buzzer actif 3,3V-5V
RBS12914

Disponible immédiatement

Contenu : 10 Stück (0,26 € / 1 Stück)

Prix régulier : A partir de 2,55 €
20
Bouton poussoir rouge 12 mm 250V 1A Bouton poussoir rouge 12 mm 250V 1A – Image 2

Note moyenne de 4.75 sur 5 étoiles

(6)

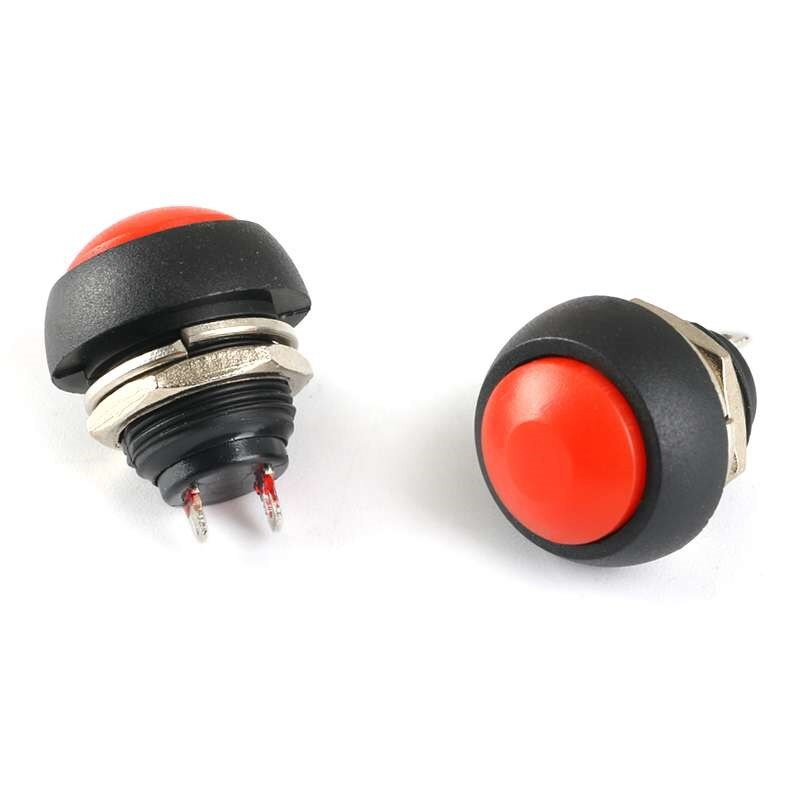

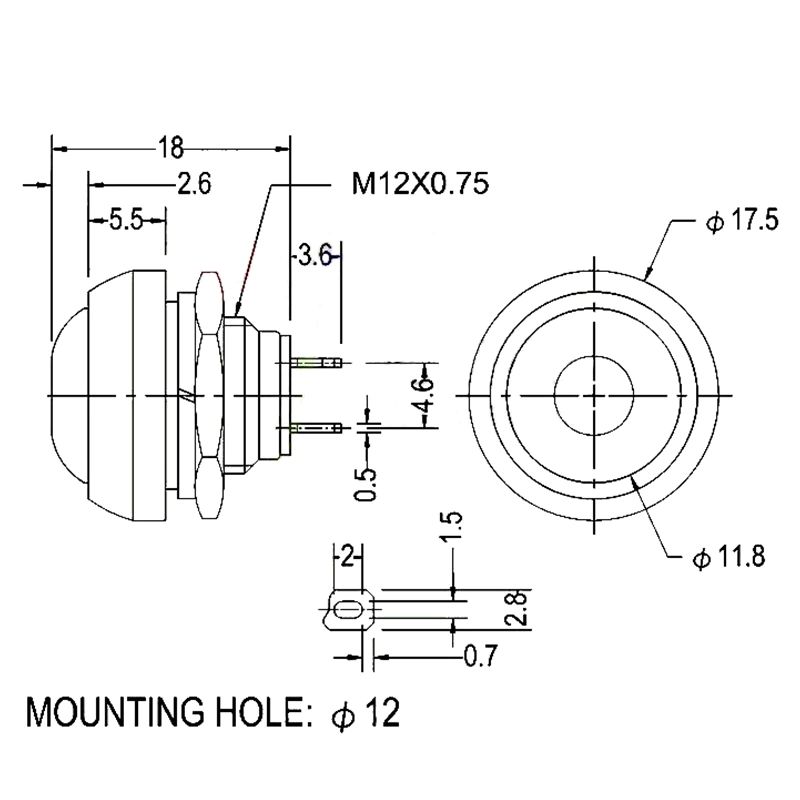

Bouton poussoir rouge 12 mm 250V 1A
RBS13866

Disponible immédiatement

Prix de vente : A partir de 0,52 € Prix régulier : 0,65 €
9
Bouton poussoir vert 12 mm 250V 1A Bouton poussoir vert 12 mm 250V 1A – Image 2

Note moyenne de 5 sur 5 étoiles

(1)

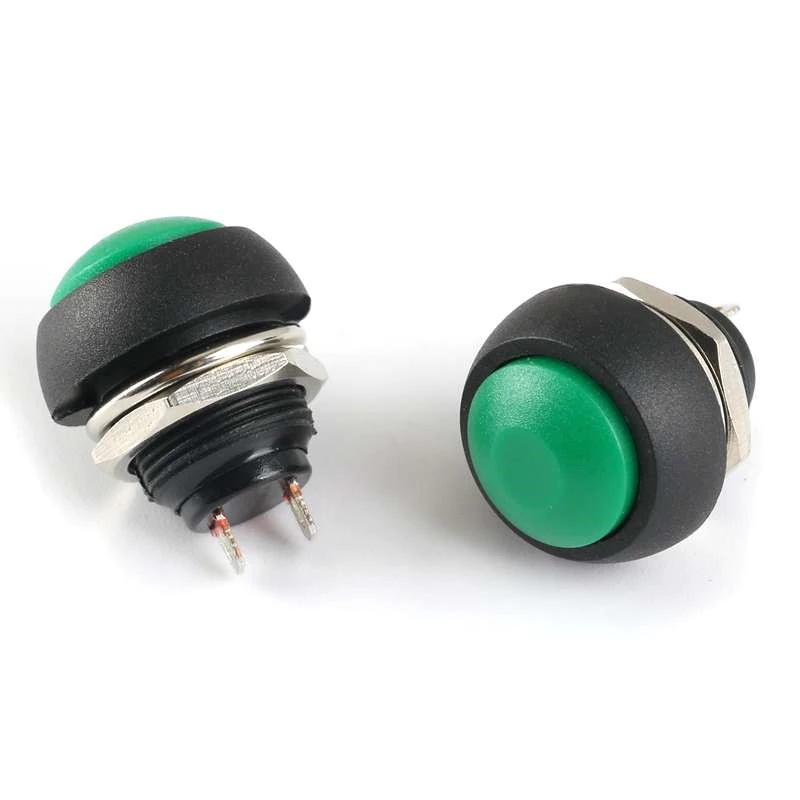

Bouton poussoir vert 12 mm 250V 1A
RBS13869

Disponible immédiatement

Prix de vente : A partir de 0,59 € Prix régulier : 0,65 €
Conseil
Câbles Dupont / Jumper 40 broches femelle-femelle 20 cm

Note moyenne de 4.97 sur 5 étoiles

(35)
Câbles Dupont / Jumper 40 broches femelle-femelle 20 cm
RBS10136

Disponible immédiatement

Prix régulier : A partir de 1,03 €

Montage

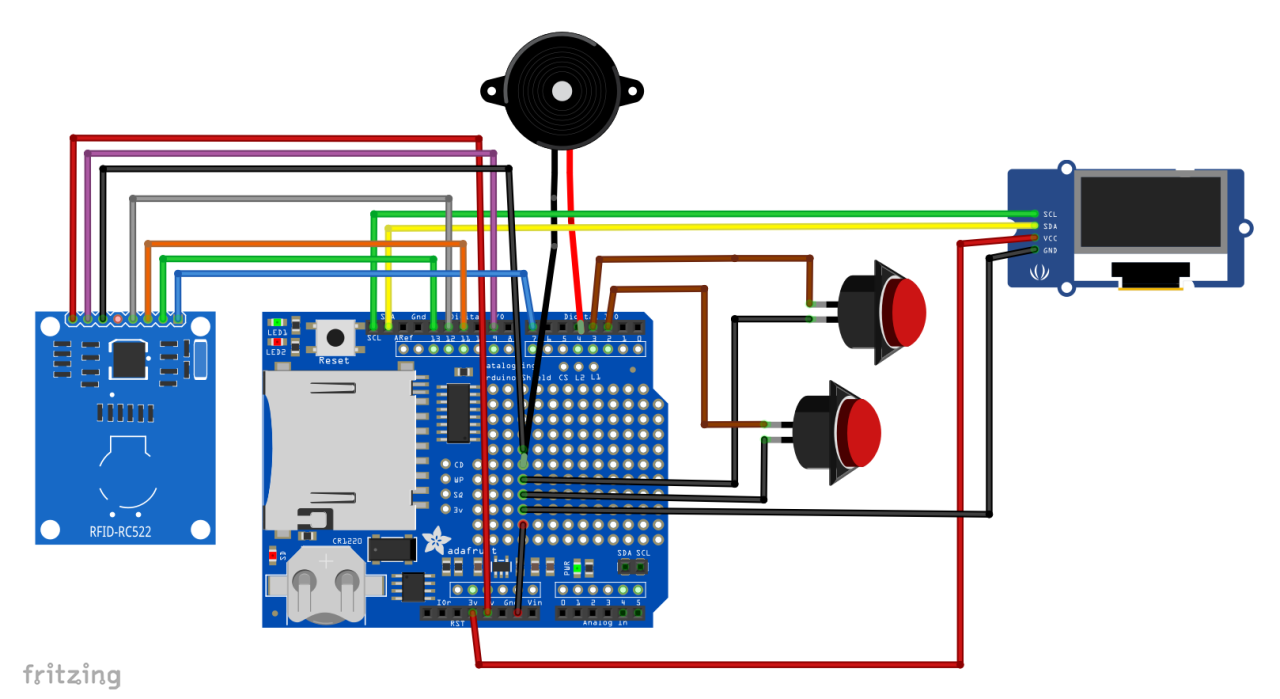

Câblage

1. Arduino UNO R3 : Connectez la carte Arduino à votre ordinateur via un câble USB.
2. Datalogger Shield : Insérez le Datalogger Shield sur la carte Arduino.
3. Lecteur RFID :

  • SDA -> Broche 7
  • SCK -> Broche 13
  • MOSI -> Broche 11
  • MISO -> Broche 12
  • IRQ -> Non connecté
  • GND -> GND
  • RST -> Broche 9
  • 3.3V -> 3.3V


4. Écran OLED :

  • VCC -> 5V
  • GND -> GND
  • SDA -> A4
  • SCL -> A5


5. Buzzer :

  • VCC -> Broche 4
  • GND -> GND


Boutons-poussoirs :

  • Bouton rouge (partir) -> Broche 3 et GND
  • Bouton vert (venir) -> Broche 2 et GND

cliquez sur les images pour les agrandir

Programmation

Chargez le code suivant sur votre carte Arduino : TIMETRACKER.ino

Afficher/masquer les codes

1. Code principal : Pointage RFID

#include "MFRC522.h"
#include "SPI.h"
#include "SdFat.h"
#include "RTClib.h"
#include "SSD1306Ascii.h"
#include "SSD1306AsciiWire.h"

// Nom du module RTC
RTC_DS3231 rtc;

// Adressage de l'écran OLED
#define I2C_ADDRESS 0x3C

// Définition des boutons
#define greenButton 2
#define redButton 3

// Connexions RFID définies
#define SDA 7
#define RST 9

// Nom de l'écran OLED
SSD1306AsciiWire oled;

// Désignation de la carte SD
SdFat SD;

// Désignation du fichier CSV
File Zeiterfassung;

// Récepteur RFID nommé et broches attribuées
MFRC522 mfrc522(SDA, RST);

// Broche de la carte SD
int DatenPin = 10;

// Broche du buzzer
int buzzer = 4;

// Valeur pour lire l'activité
int ButtonValue = 0;

// Variable pour suivre l'activité RFID
bool rfidGelesen = false;

// Séparateur pour le fichier CSV
const String TrennZeichen = ",";
String Mitarbeiter;

void setup() {
  Serial.begin(9600);
  SPI.begin();

  // Démarrer l'OLED avec 128x64 pixels
  Wire.begin();
  oled.begin(&Adafruit128x64, I2C_ADDRESS);

  // Définir la police
  oled.setFont(Arial14);
  oled.println(F(" venir partir"));
  oled.println(F(" "));
  oled.println(F(" Pour le pointage"));
  oled.println(F(" Appuyez sur un bouton !"));

  // Initialisation du récepteur RFID
  mfrc522.PCD_Init();

  // Déclarer les boutons comme entrées
  pinMode(greenButton, INPUT_PULLUP);
  pinMode(redButton, INPUT_PULLUP);

  // Déclarer le buzzer comme sortie
  pinMode(buzzer, OUTPUT);

  // Démarrer le module RTC
  if (!rtc.begin()) {
    Serial.println(F("Initialisation du RTC échouée !"));
    while (1);
  } else if (rtc.lostPower()) {
    // Régler l'heure uniquement si le RTC a perdu son heure
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
    Serial.println(F("Heure du RTC réglée sur l'heure de compilation !"));
  } else {
    Serial.println(F("RTC prêt et heure correcte !"));
  }

  // Démarrer la carte SD
  if (!SD.begin(DatenPin)) {
    Serial.println(F("Initialisation de la carte SD échouée !"));
  } else {
    Serial.println(F("Carte SD démarrée !"));
  }

  // rtc.now() -> obtenir l'heure actuelle
  DateTime aktuell = rtc.now();

  // Définir le format de la date
  char Datum[] = "DD.MM.YYYY";

  // Convertir la date en chaîne et l'afficher
  Serial.print(aktuell.toString(Datum));

  // Définir le format de l'heure
  char Zeit[] = "hh:mm:ss";

  // Convertir l'heure en chaîne et l'afficher
  Serial.print(aktuell.toString(Zeit));
}

void loop() {
  // Si le bouton vert est enfoncé
  if (digitalRead(greenButton) == LOW) {
    oled.clear();
    oled.println(F(" venir"));
    oled.println(F(" "));
    oled.println(F(" Placez la carte"));
    oled.println(F(" sur le lecteur !"));
    ButtonValue = 1; // Définir ButtonValue sur 1
    digitalWrite(buzzer, HIGH); // Son activé
    delay(100);
    digitalWrite(buzzer, LOW); // Son désactivé
    delay(1000);
    rfidGelesen = true; // Autoriser la lecture de la puce RFID
  }

  // Si le bouton rouge est enfoncé
  if (digitalRead(redButton) == LOW) {
    oled.clear();
    oled.println(F(" partir"));
    oled.println(F(" "));
    oled.println(F(" Placez la carte"));
    oled.println(F(" sur le lecteur !"));
    ButtonValue = 2; // Définir ButtonValue sur 2
    digitalWrite(buzzer, HIGH); // Son activé
    delay(100);
    digitalWrite(buzzer, LOW); // Son désactivé
    delay(1000);
    rfidGelesen = true; // Autoriser la lecture de la puce RFID
  }

  // Si la puce RFID n'a pas encore été lue et qu'un des boutons a été enfoncé
  if (rfidGelesen == false) {
    return; // Attendre l'appui sur un bouton
  }

  // Valeur de la carte déterminée par le RFID sous forme de suite de nombres décimaux
  String WertDEZ;

  // Effacer la chaîne Mitarbeiter pour reconnaître une mauvaise carte
  Mitarbeiter = "";

  // Si aucune carte n'est à portée
  if (!mfrc522.PICC_IsNewCardPresent()) {
    return;
  }

  // Si aucun émetteur RFID n'a été sélectionné
  if (!mfrc522.PICC_ReadCardSerial()) {
    return;
  }

  Serial.println(F("Carte détectée !"));
  digitalWrite(buzzer, HIGH); // Son activé
  delay(100);
  digitalWrite(buzzer, LOW); // Son désactivé
  delay(1000);

  // Écrire les valeurs décimales dans la chaîne WertDEZ
  for (byte i = 0; i < mfrc522.uid.size; i++) {
    WertDEZ = WertDEZ + String(mfrc522.uid.uidByte[i], DEC) + " ";
  }

  // Afficher la valeur décimale
  Serial.println("Valeur en décimal : " + WertDEZ);

  // Supprimer l'espace à la fin
  WertDEZ.trim();

  /*
  Interroger les cartes et attribuer les noms des employés
  */
  if (WertDEZ == "227 211 219 29") Mitarbeiter = " Max Mustermann";
  if (WertDEZ == "147 50 48 28") Mitarbeiter = " Maxi Musterfrau";

  // Interroger les noms
  if (Mitarbeiter == " Max Mustermann" || Mitarbeiter == " Maxi Musterfrau") {
    // Écrire les données dans le fichier
    DatenSchreiben();
  }
  // En cas de mauvaise carte
  else {
    Serial.println(F("Mauvaise carte !"));
    oled.clear();
    oled.print(F(" Mauvaise carte !"));
    delay(2000);
    oled.clear();
    oled.println(F(" venir partir"));
    oled.println(F(" "));
    oled.println(F(" Pour le pointage"));
    oled.println(F(" Appuyez sur un bouton !"));
    ButtonValue = 0;
    rfidGelesen = false;
  }

  // Pause pour éviter d'écrire les données plusieurs fois
  delay(2000);
}

void DatenSchreiben() {
  // Messages dans le moniteur série
  Serial.println(F("Écriture des données dans Zeiterfassung.csv ... "));

  // Nom de l'employé
  Serial.println("Employé : " + Mitarbeiter);
  Serial.println(F("-----------------------------"));

  // rtc.now() -> obtenir l'heure actuelle
  DateTime aktuell = rtc.now();
  char Datum[] = "DD.MM.YYYY ";

  // Convertir la date en chaîne et l'afficher
  Serial.print(aktuell.toString(Datum));

  // Définir le format de l'heure
  char Zeit[] = "hh:mm:ss";

  // Convertir l'heure en chaîne et l'afficher
  Serial.println(aktuell.toString(Zeit));

  // Affichage OLED
  oled.clear();
  oled.println(Mitarbeiter);
  oled.println(aktuell.toString(Datum));
  oled.println(aktuell.toString(Zeit));
  delay(2000);
  oled.clear();
  oled.print(F(" Enregistré !"));
  delay(2000);

  // Réinitialisation pour le prochain cycle
  rfidGelesen = false;

  /*
  FILE_WRITE - Ouvrir le fichier en écriture
  */
  Zeiterfassung = SD.open("Zeiterfassung.csv", FILE_WRITE);
  if (Zeiterfassung) {
    // Répéter l'en-tête après chaque jeu de données
    Zeiterfassung.print(F("Employé :"));
    Zeiterfassung.print(TrennZeichen);
    Zeiterfassung.print(F("Date :"));
    Zeiterfassung.print(TrennZeichen);
    Zeiterfassung.print(F("Heure"));
    Zeiterfassung.print(TrennZeichen);
    Zeiterfassung.print(F("Action"));
    Zeiterfassung.println();

    // Écrire les données dans le fichier
    Zeiterfassung.print(Mitarbeiter);
    Zeiterfassung.print(TrennZeichen);
    Zeiterfassung.print(Datum);
    Zeiterfassung.print(TrennZeichen);
    Zeiterfassung.print(Zeit);
    Zeiterfassung.print(TrennZeichen);
    if (ButtonValue == 1) {
      Zeiterfassung.print(F("venir"));
    } else if (ButtonValue == 2) {
      Zeiterfassung.print(F("partir"));
    }
    Zeiterfassung.println();
    Zeiterfassung.println();
  }

  // Fermer le fichier
  Zeiterfassung.close();
  Serial.println(F("Enregistrement terminé."));
  Serial.println();
  delay(200);

  // Réinitialisation pour le prochain cycle
  ButtonValue = 0;
  oled.clear();
  oled.println(F(" venir partir"));
  oled.println(F(" "));
  oled.println(F(" Pour le pointage"));
  oled.println(F(" Appuyez sur un bouton !"));
}

2. Configurer et tester le module RTC séparément

#include <Wire.h>
#include <RTClib.h>

RTC_DS3231 rtc;

void setup() {
  Serial.begin(9600);
  Wire.begin();

  if (!rtc.begin()) {
    Serial.println("Module RTC introuvable !");
    while (1);
  }

  // Régler le RTC sur la date et l'heure de compilation
  rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  Serial.println("RTC réglé avec succès sur la date et l'heure de compilation !");
}

void loop() {
  // D'autres instructions peuvent être insérées ici
}
