Profilés en aluminium
Les profilés rainurés, également appelés profilés de construction, profilés à chambres creuses ou profilés de montage, sont des profilés en aluminium dotés d'une rainure longitudinale dans laquelle des écrous en T peuvent être insérés ou enfoncés. Cela crée une sorte de filetage flexible, librement mobile dans le sens de la longueur. Il est également possible d'insérer des panneaux en bois ou en plexiglas dans la rainure longitudinale.
Profilé aluminium V-Slot 2020 1 mètre noir
Disponible immédiatement
Profilé aluminium V-Slot 2040 1 mètre noir
Disponible immédiatement
6x profil aluminium V-Slot 2020 1 mètre noir
Disponible immédiatement
Contenu : 6 Stück (5,41 € / 1 Stück)
Chariot Hotend pour profilés aluminium 2020 V-Slot à 4 rouleaux
Disponible immédiatement
Profilé aluminium V-Slot 2060 1 mètre noir
Disponible immédiatement
20x écrou à rainure M6 Nut 8 à insérer
Disponible immédiatement
Contenu : 20 Stück (0,09 € / 1 Stück)
10 mètres de couverture pour profilés aluminium 3030 rainure 8 (noir)
Disponible immédiatement
Contenu : 10 Laufende(r) Meter (0,47 € / 1 Laufende(r) Meter)
10 mètres de couverture pour profilés aluminium rainure 10 (noir)
Disponible immédiatement
Contenu : 10 Laufende(r) Meter (0,74 € / 1 Laufende(r) Meter)
Équerre 90° pour profilés aluminium V-Slot 2020 (noir)
Disponible immédiatement

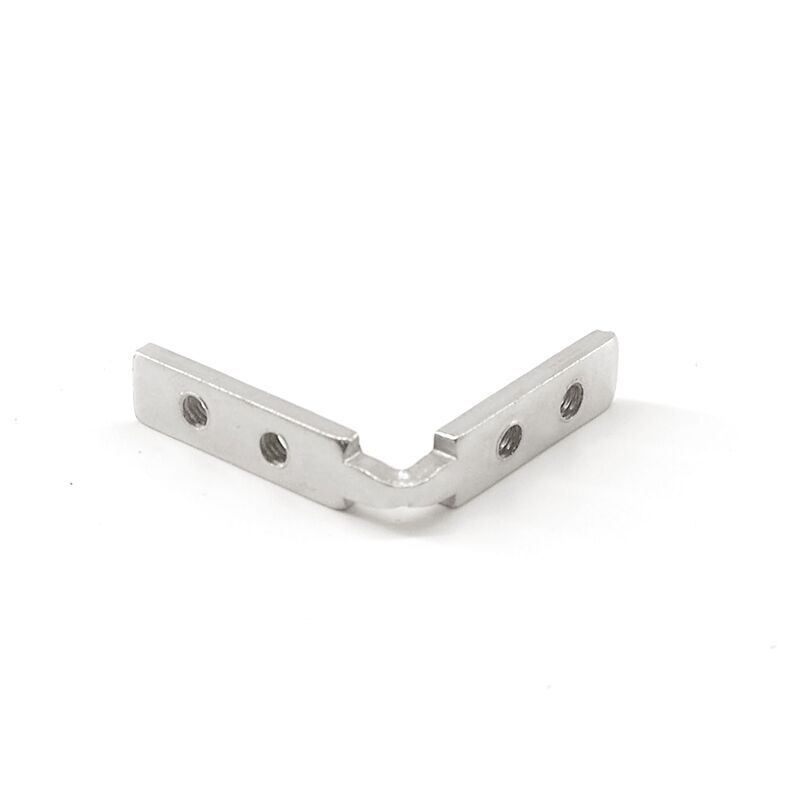

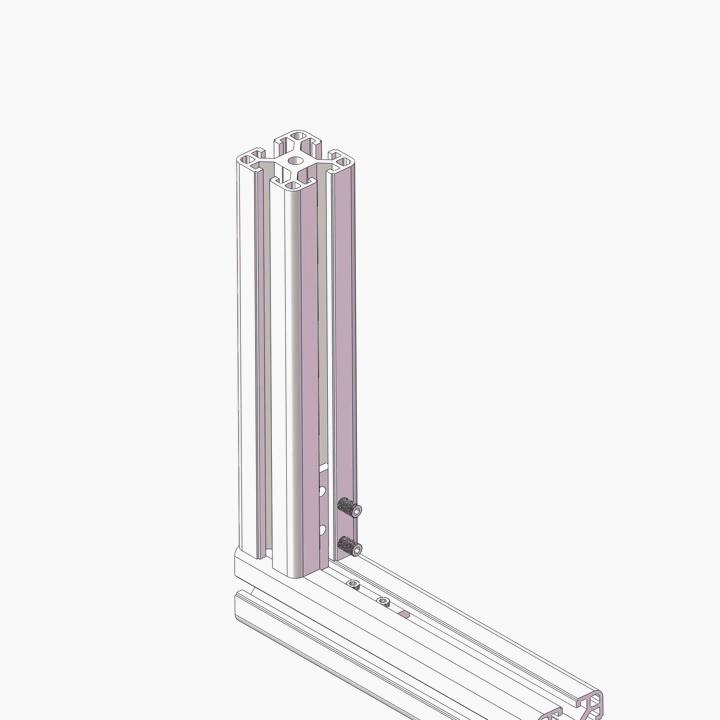

Connecteur d'angle 90° pour profilés aluminium V-Slot 2020
Disponible immédiatement

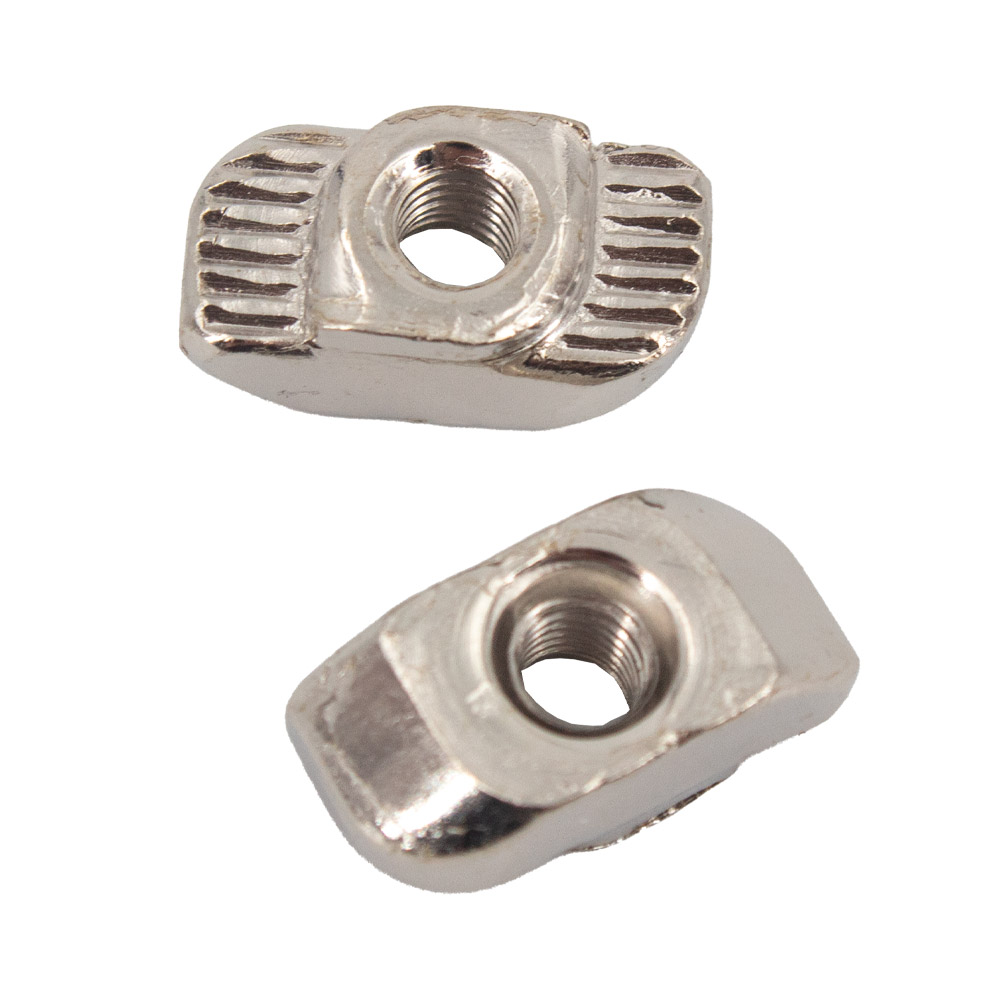

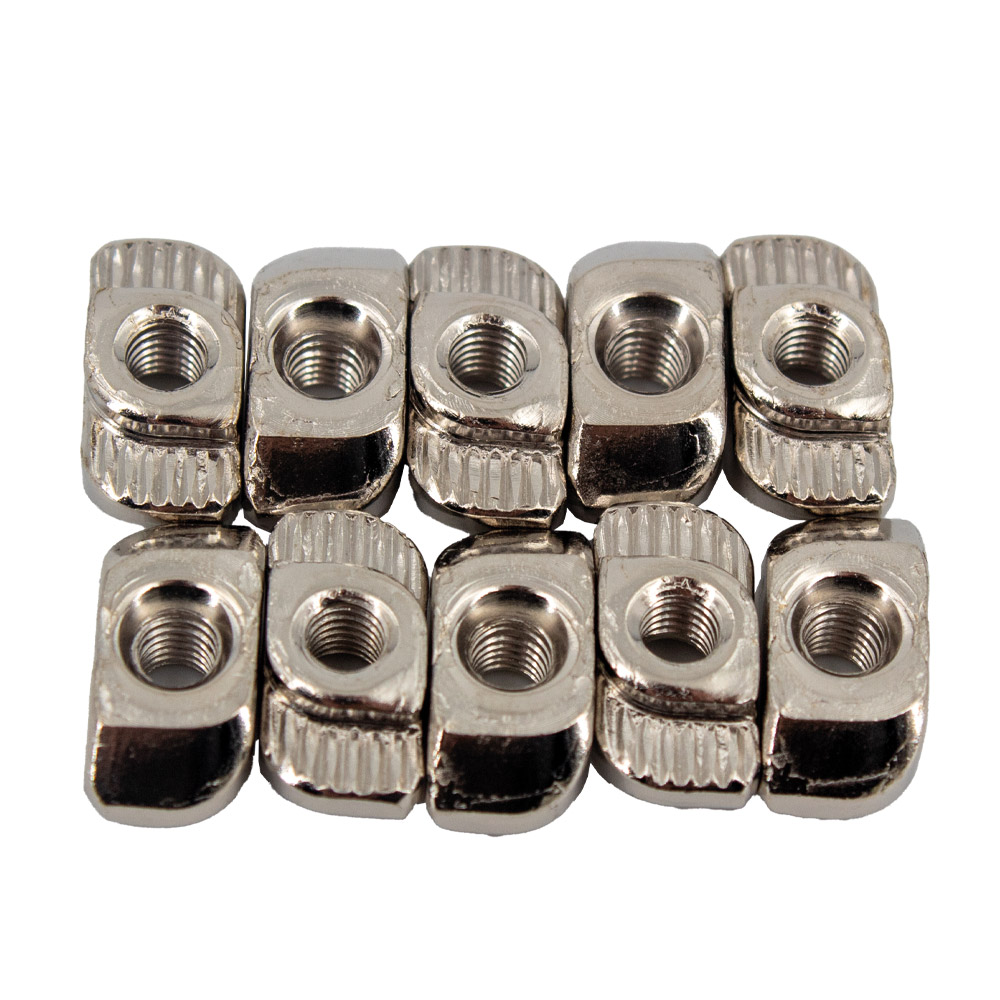

50x écrou marteau M3 T-fente Nut 8
Disponible immédiatement
Contenu : 50 Stück (0,07 € / 1 Stück)
10 mètres de couverture pour profilés aluminium V-Slot 2020 (noir)
Disponible immédiatement
Contenu : 10 Laufende(r) Meter (0,44 € / 1 Laufende(r) Meter)
20x écrou à rainure M8 rainure 8 coulissant
Disponible immédiatement
Contenu : 20 Stück (0,12 € / 1 Stück)
20x écrou à rainure M6 pour rainure 6, pivotant avec ressort
Disponible immédiatement
Contenu : 20 Stück (0,18 € / 1 Stück)

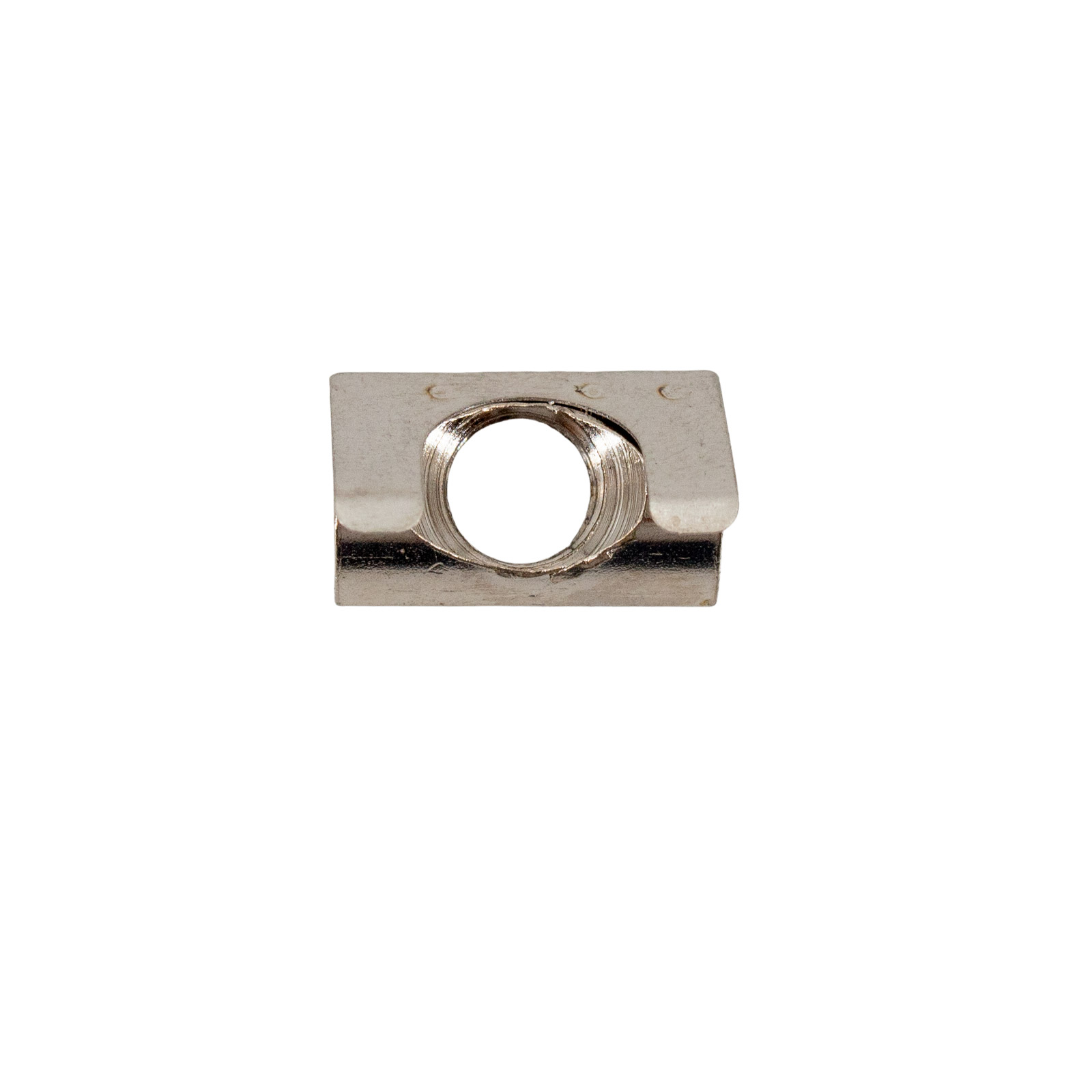

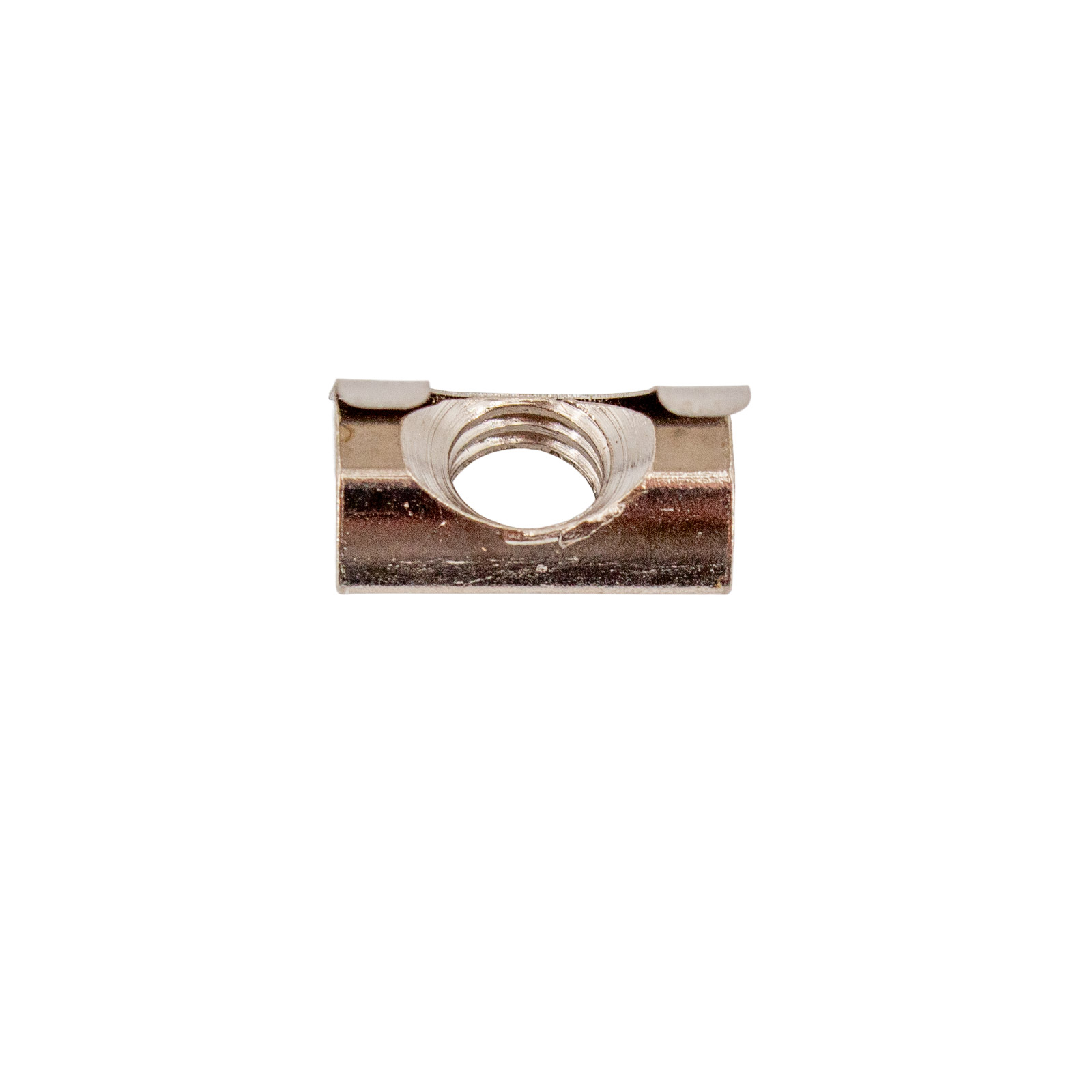

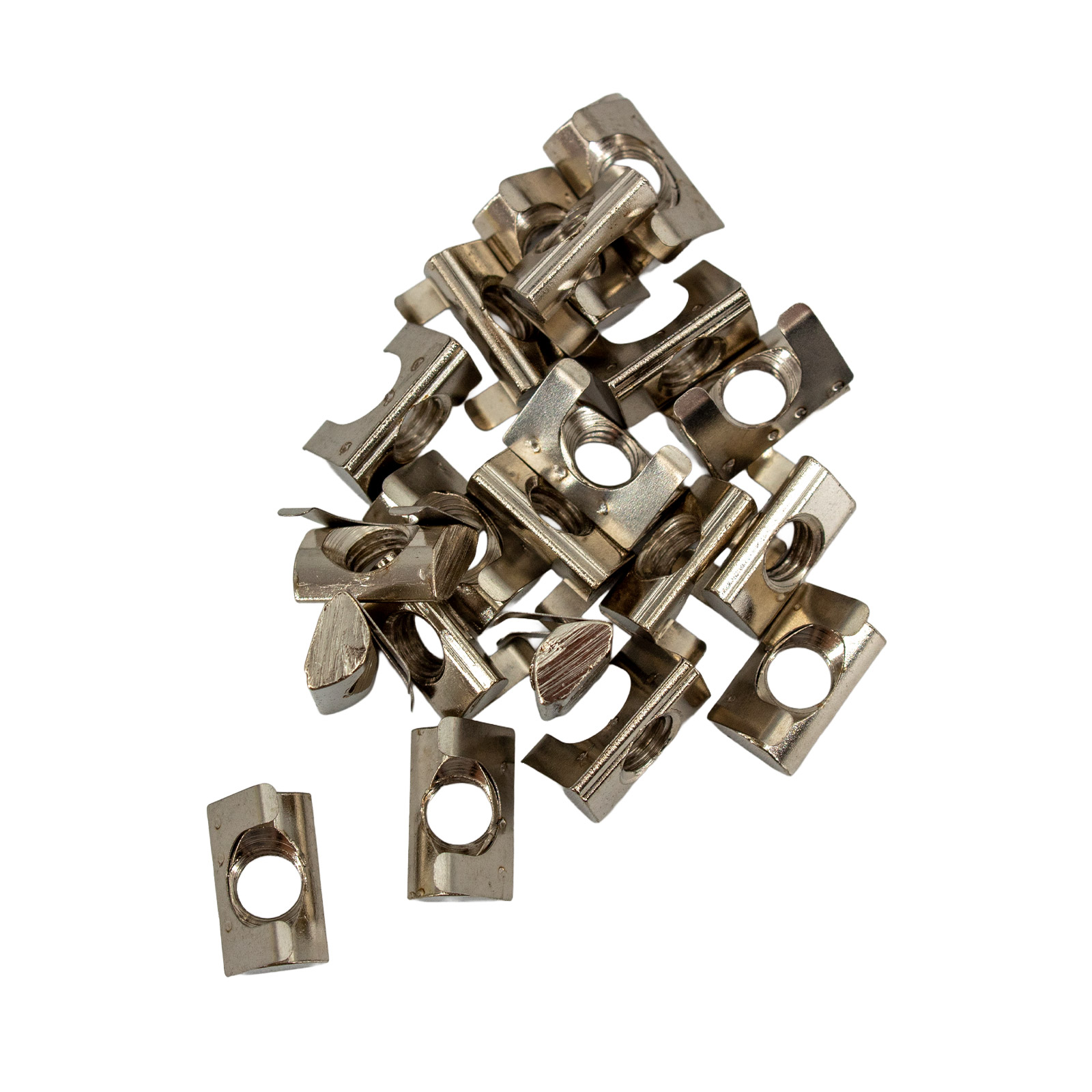

20x écrou à rainure M5 rainure 6 pivotant avec ressort
Actuellement non disponible
Contenu : 20 Stück (0,13 € / 1 Stück)
Écrou à rainure M6 Nut 6 à insérer latéralement
Disponible immédiatement
10 mètres de couverture pour profilés aluminium 3030 rainure 8 (rouge)
Disponible immédiatement
Contenu : 10 Laufende(r) Meter (0,59 € / 1 Laufende(r) Meter)
Écrou à rainure M4 Nut 6 à insérer latéralement
Disponible immédiatement

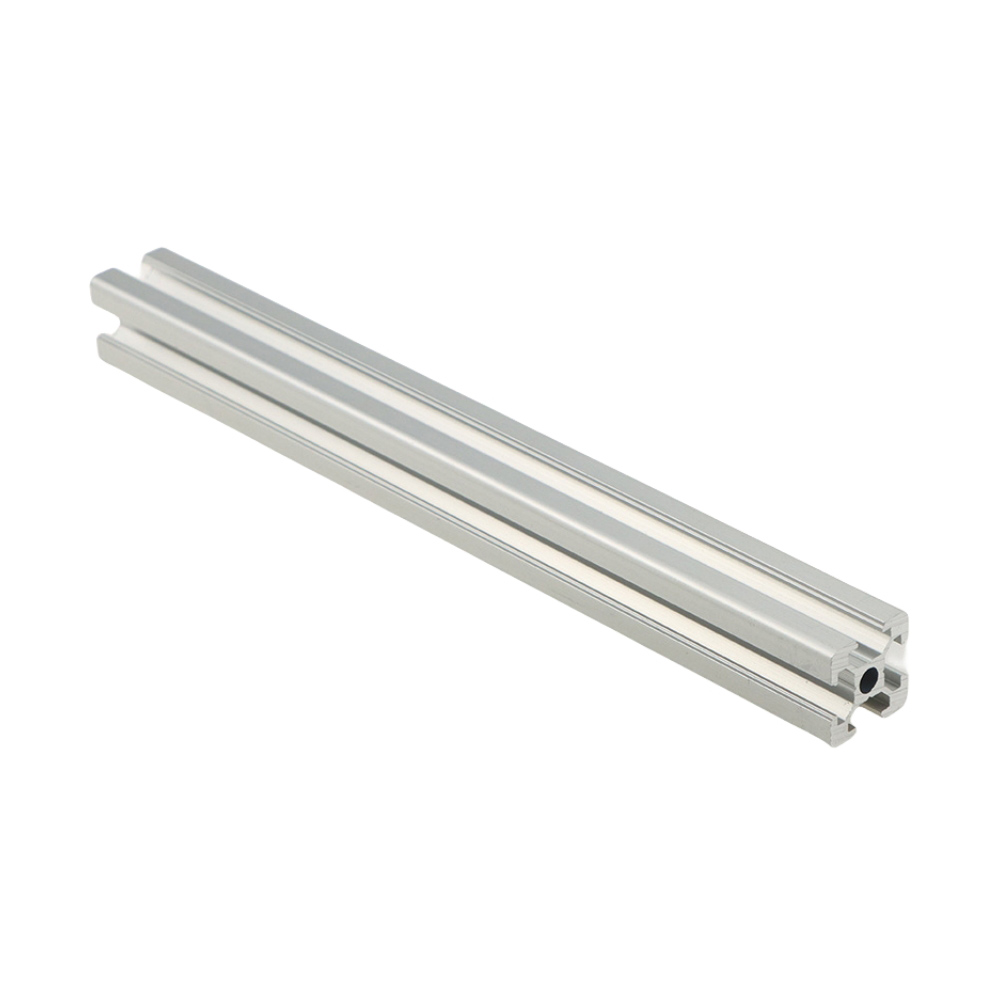

Profilé aluminium 1 mètre 20x20 type B rainure 6 argent
Disponible immédiatement

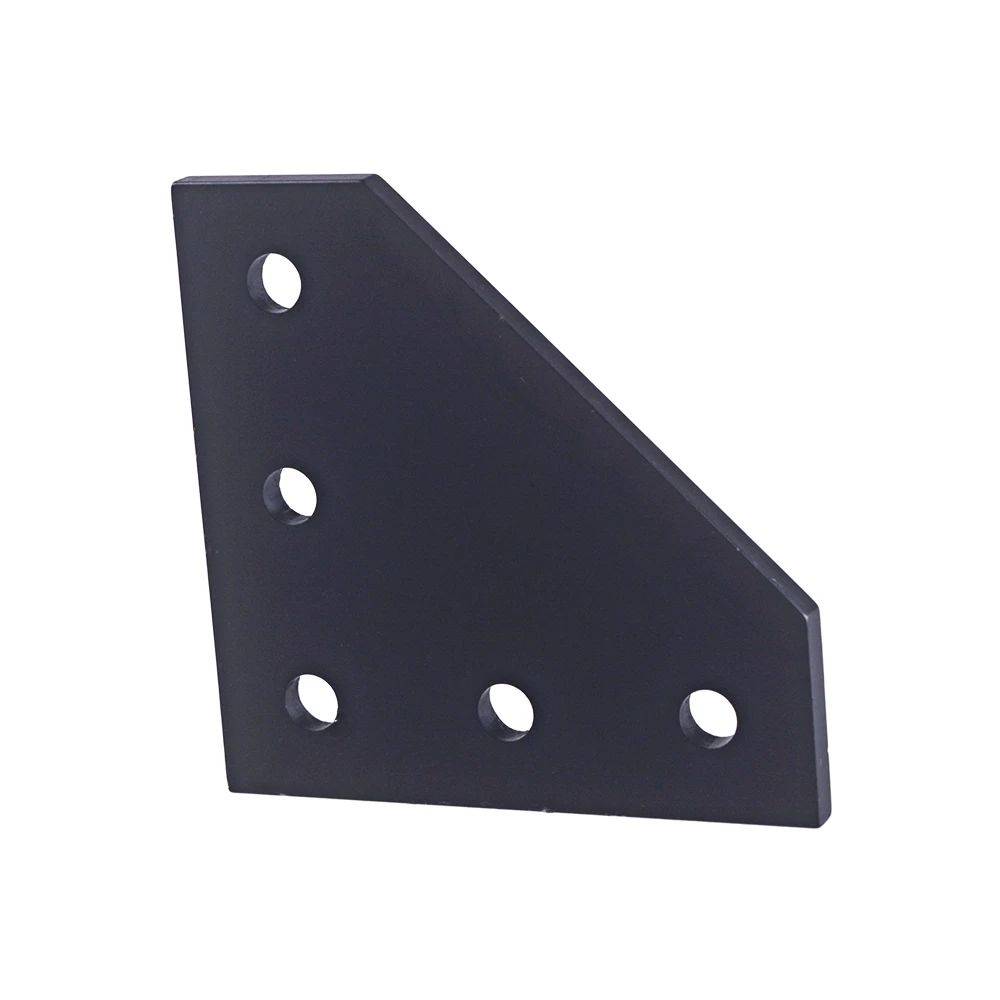

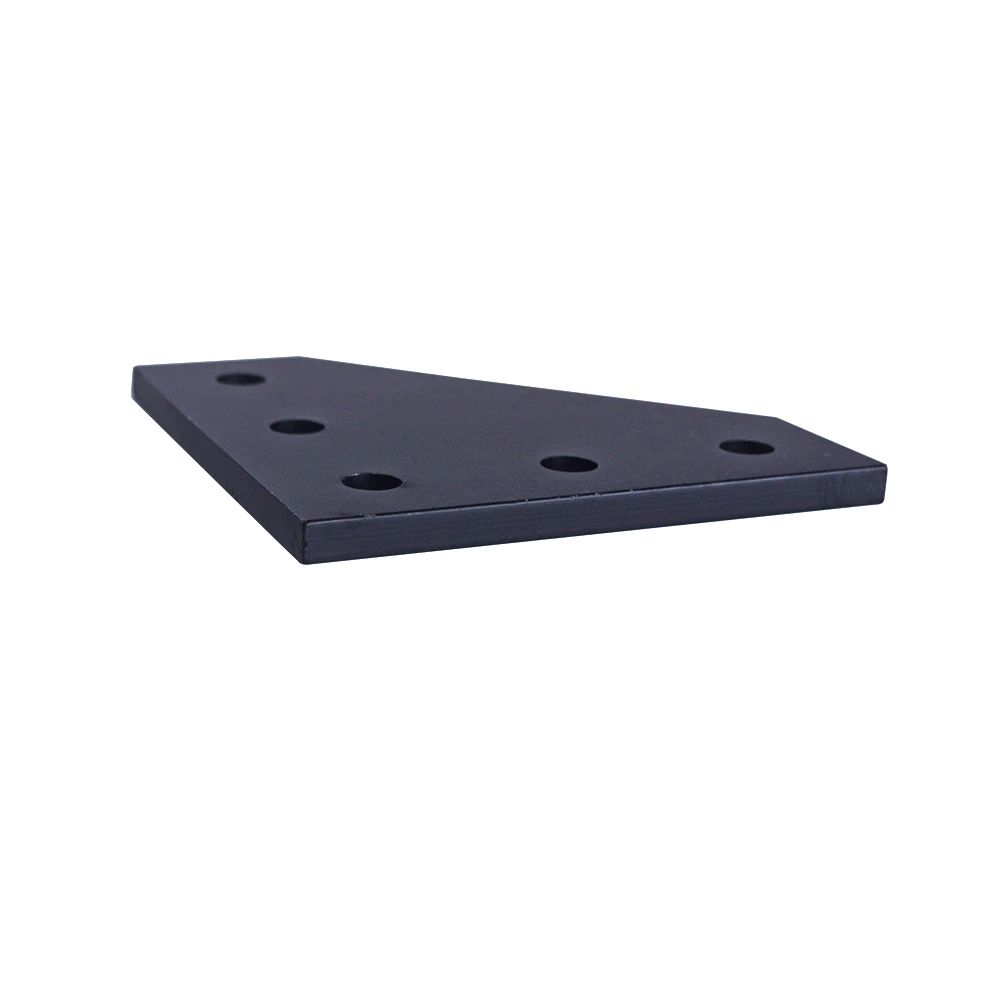

Plaque de connexion en L 90° pour profilés aluminium 2020, noir
Disponible immédiatement
50x écrou marteau M5 à fente en T pour rainure 8
Disponible immédiatement
Contenu : 50 Stück (0,06 € / 1 Stück)

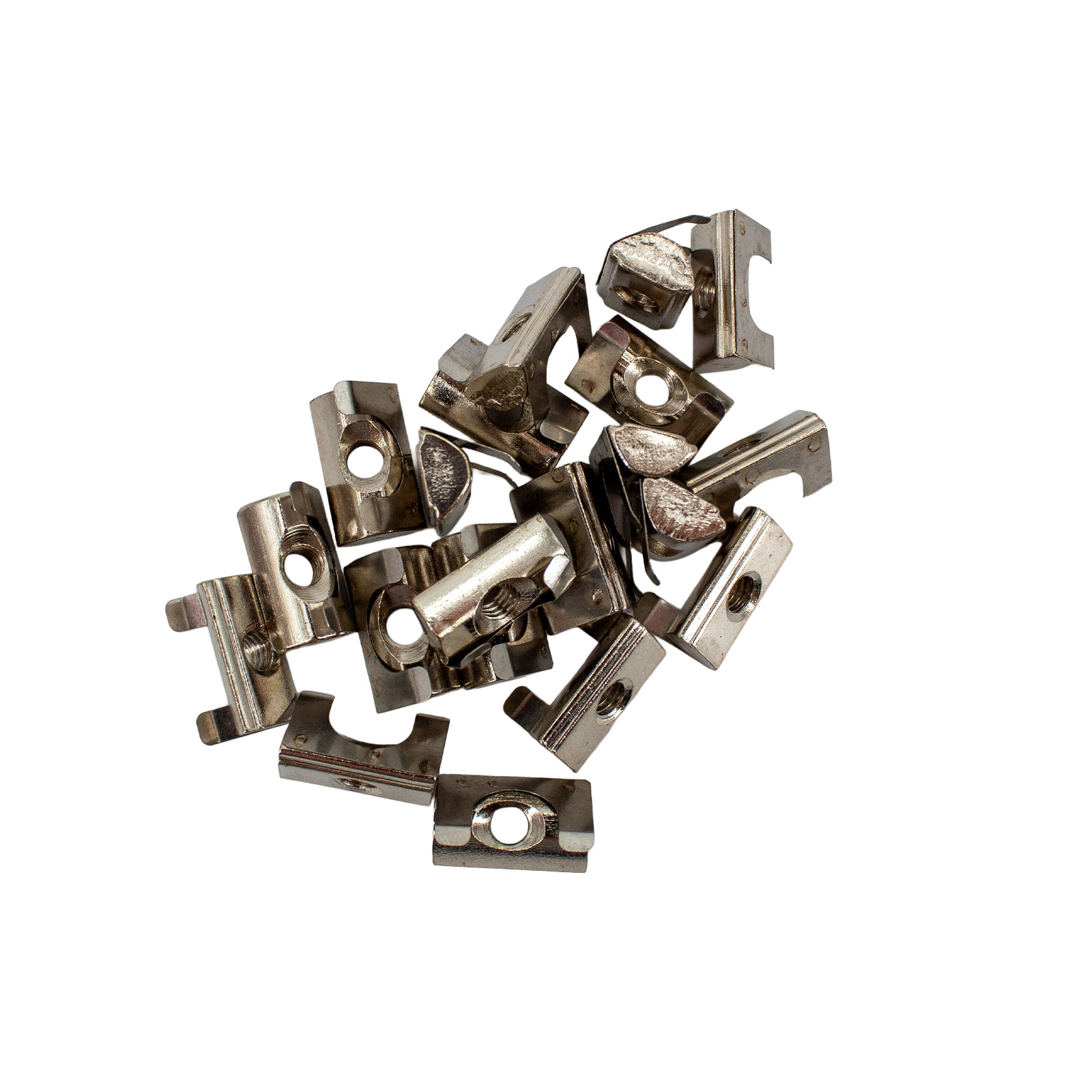

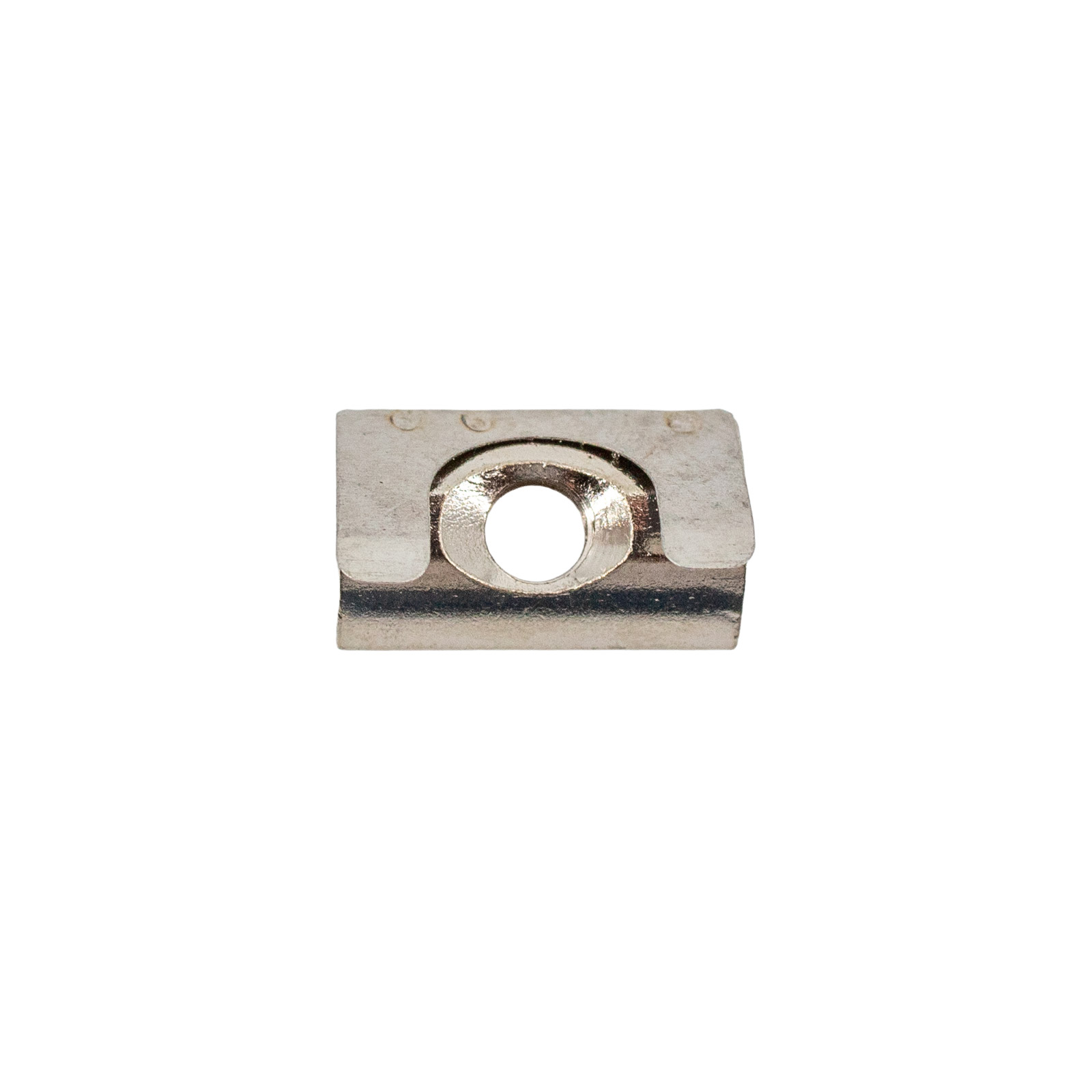

20x écrou à rainure M4 rainure 6 pivotant avec ressort
Actuellement non disponible
Contenu : 20 Stück (0,16 € / 1 Stück)

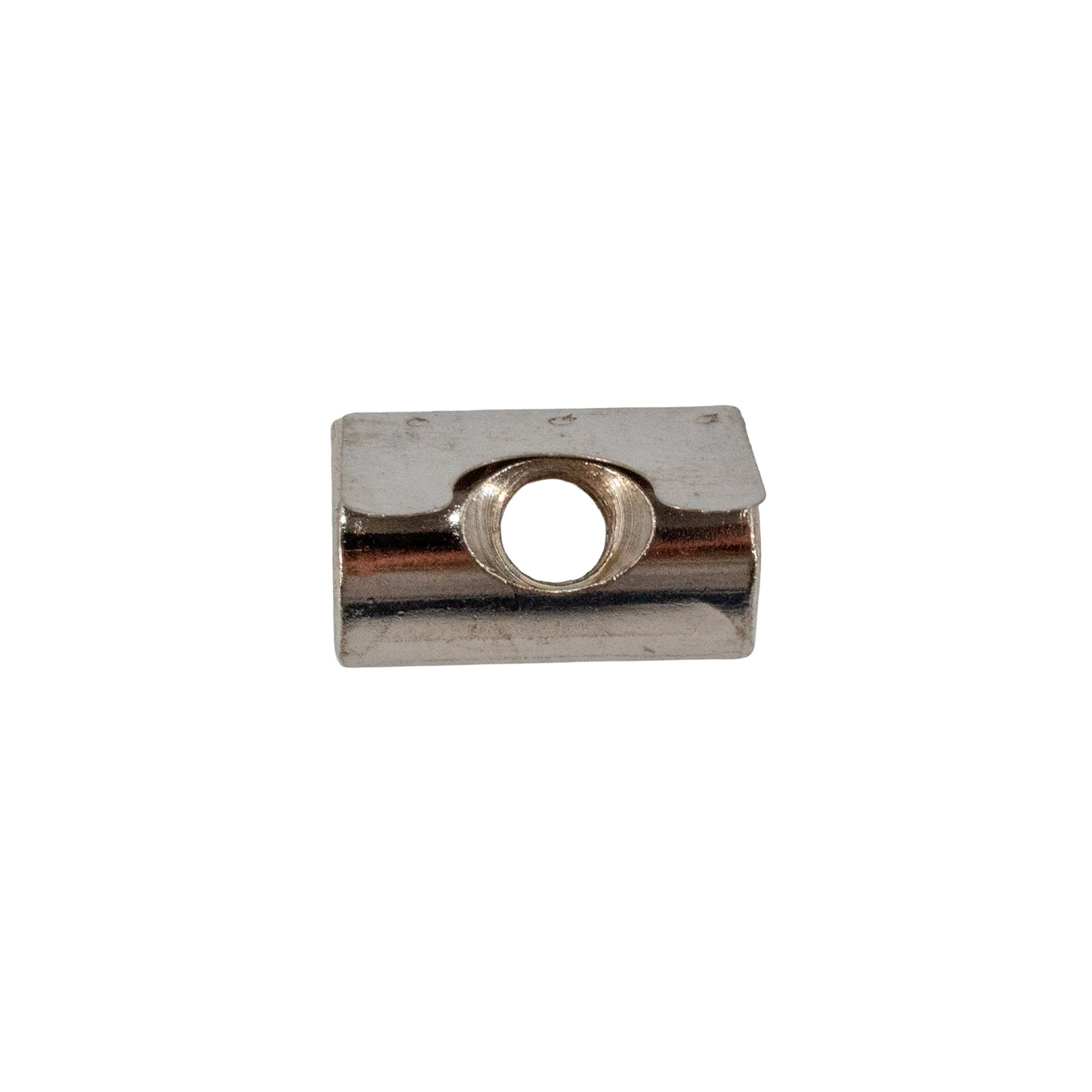

20x écrou à rainure M6 Nut 8 pivotant avec ressort
Actuellement non disponible
Contenu : 20 Stück (0,15 € / 1 Stück)

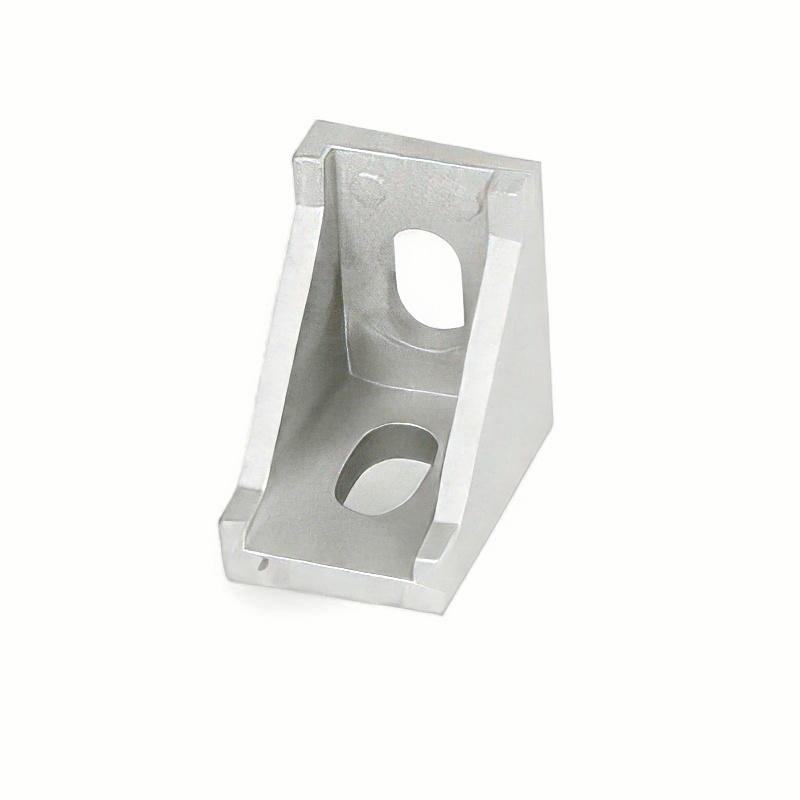

Équerre pour profilés aluminium 2020
Disponible immédiatement
50x écrou marteau M4 à rainure en T 8
Actuellement non disponible
Contenu : 50 Stück (0,06 € / 1 Stück)

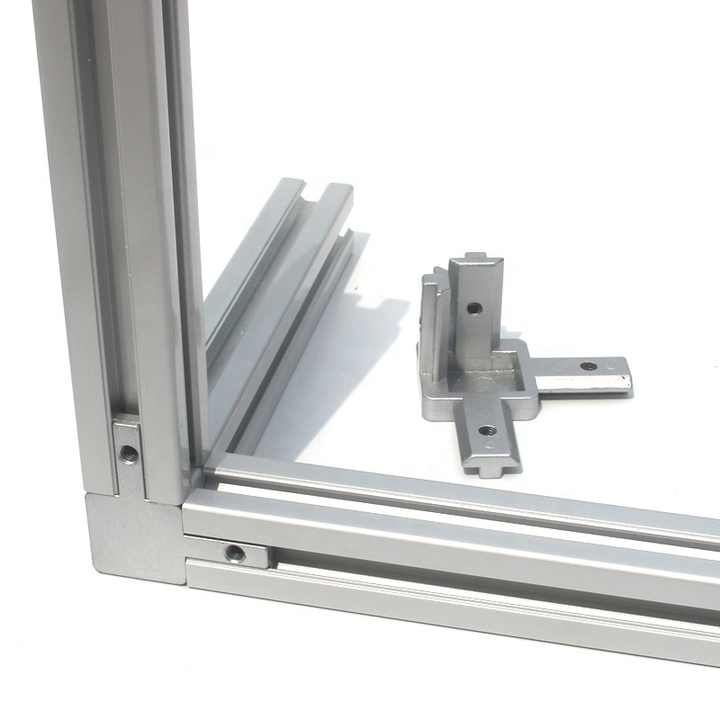

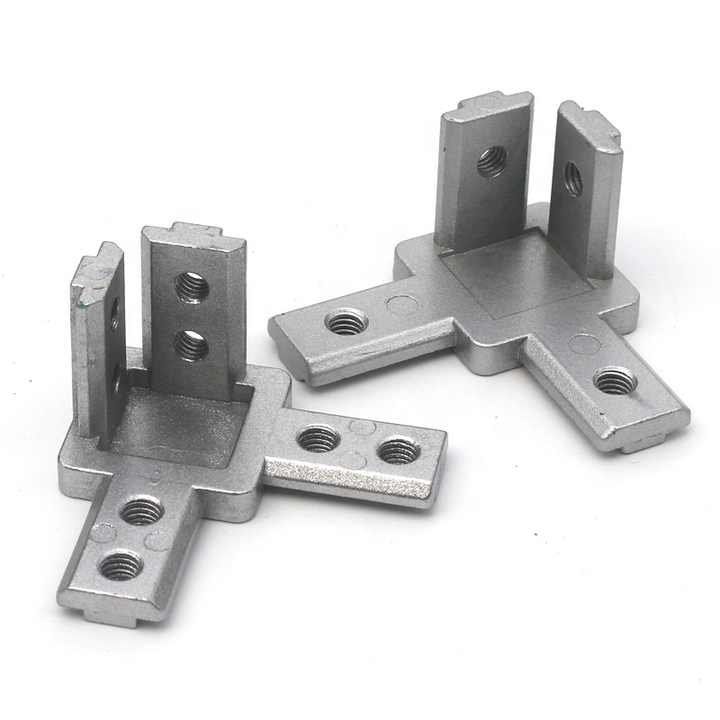

Connecteur d'angle intérieur pour profilés aluminium V-Slot 2020
Disponible immédiatement

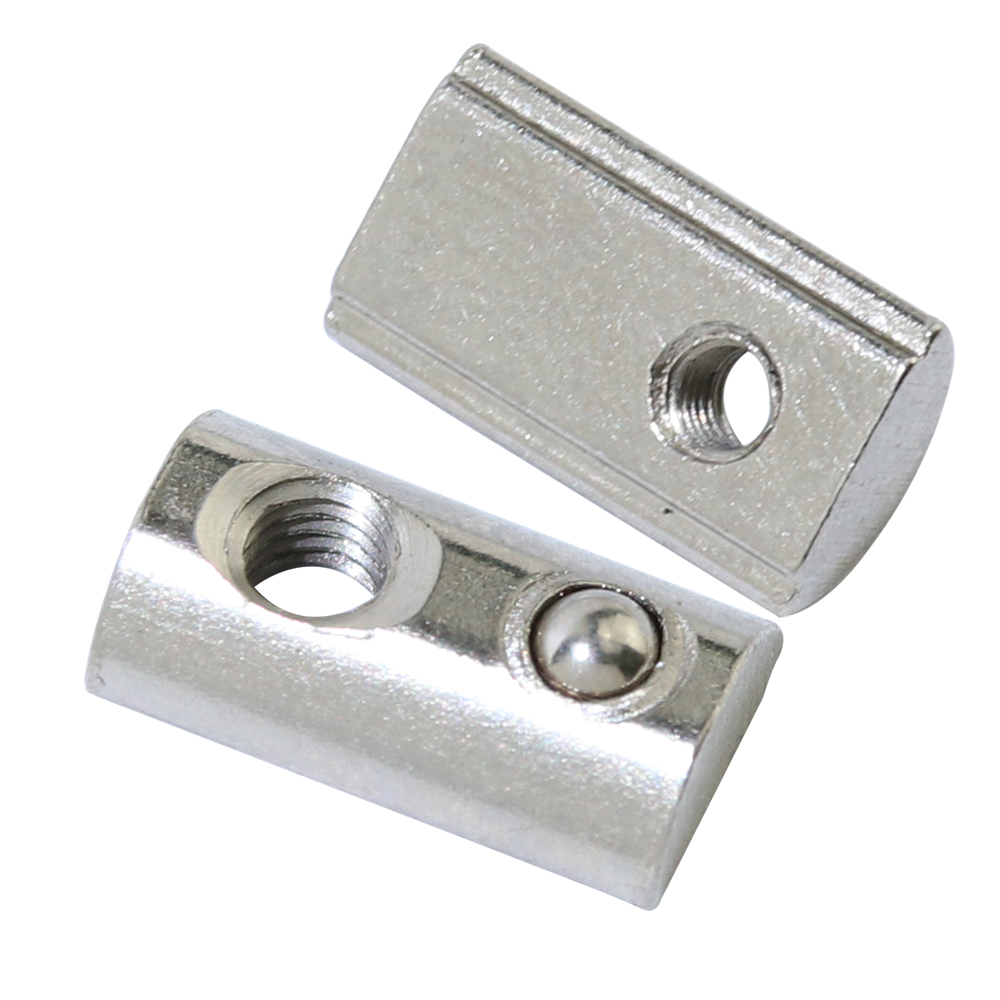

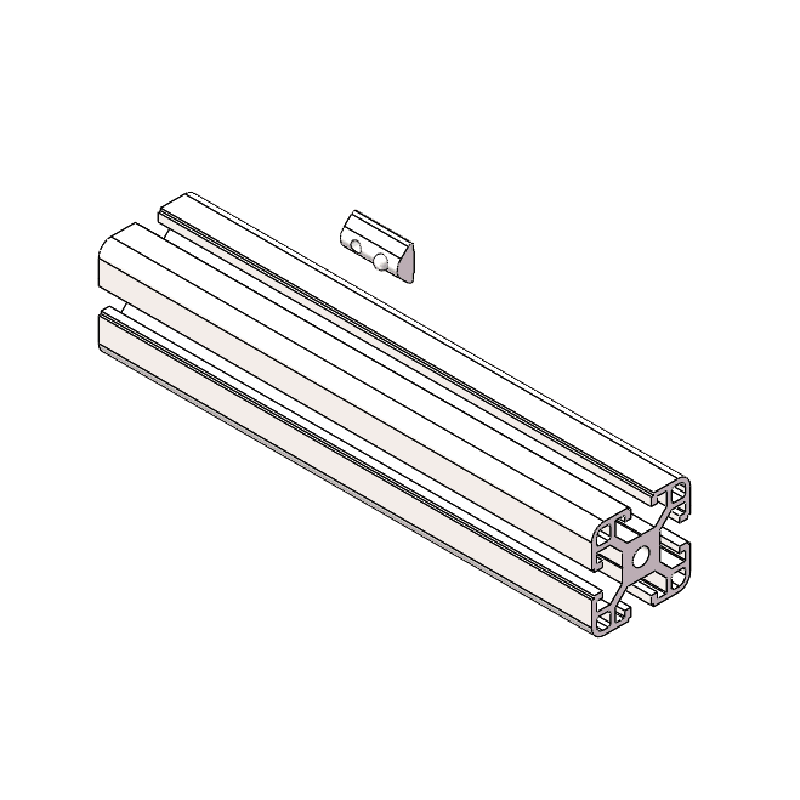

Écrou à rainure M5 Nut 6 pivotant
Actuellement non disponible
10 mètres de couverture pour profilés aluminium 3030 rainure 8 (bleu)
Disponible immédiatement
Contenu : 10 Laufende(r) Meter (0,51 € / 1 Laufende(r) Meter)
20x écrou à rainure M6 rainure 8 pivotant
Disponible immédiatement
Contenu : 20 Stück (0,22 € / 1 Stück)
20x vis à tête martelée M5 rainure 6 30 mm
Disponible immédiatement

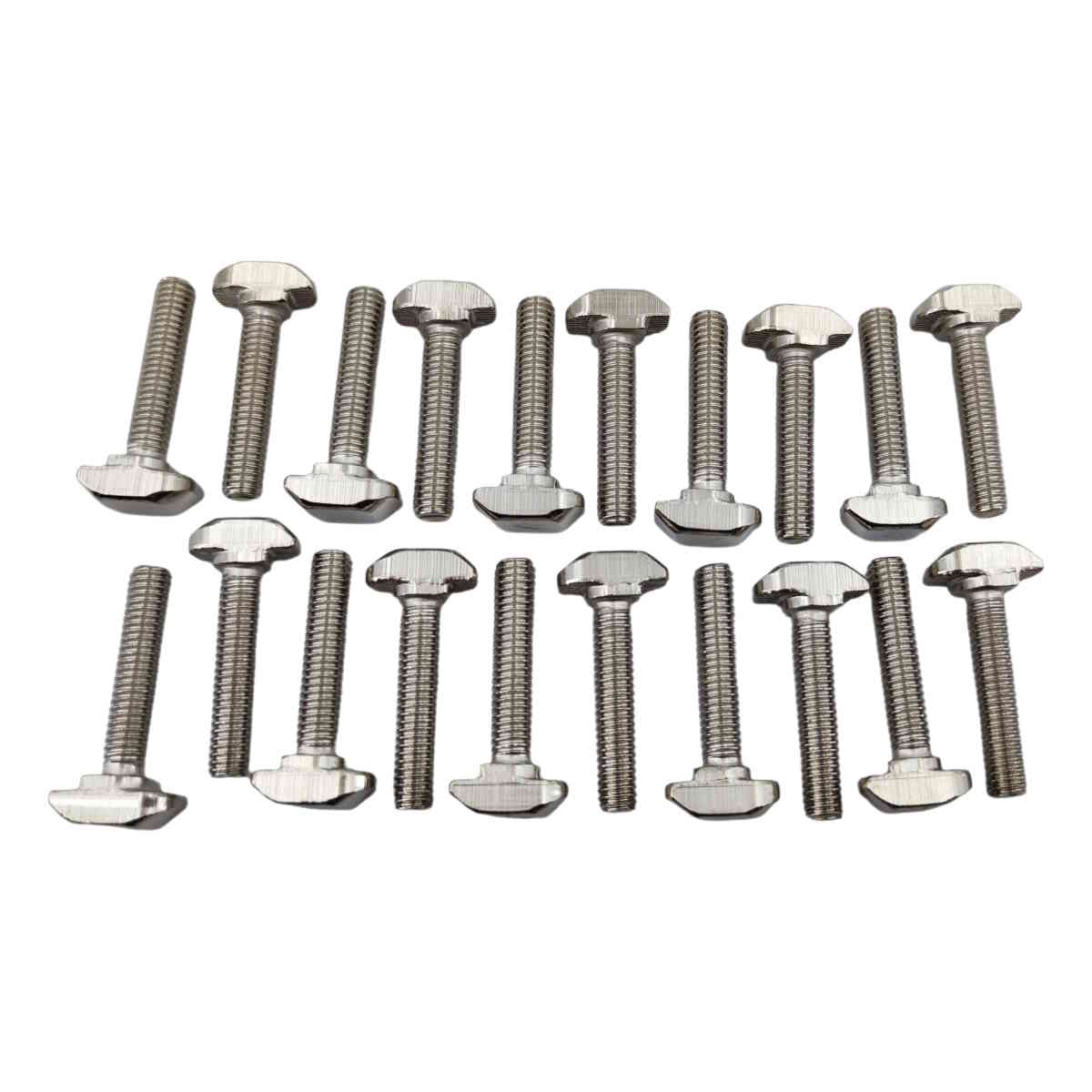

20x vis à tête martelée M5 rainure 6 10 mm
Disponible immédiatement
20x vis à tête marteau M5 rainure 6 16 mm
Disponible immédiatement

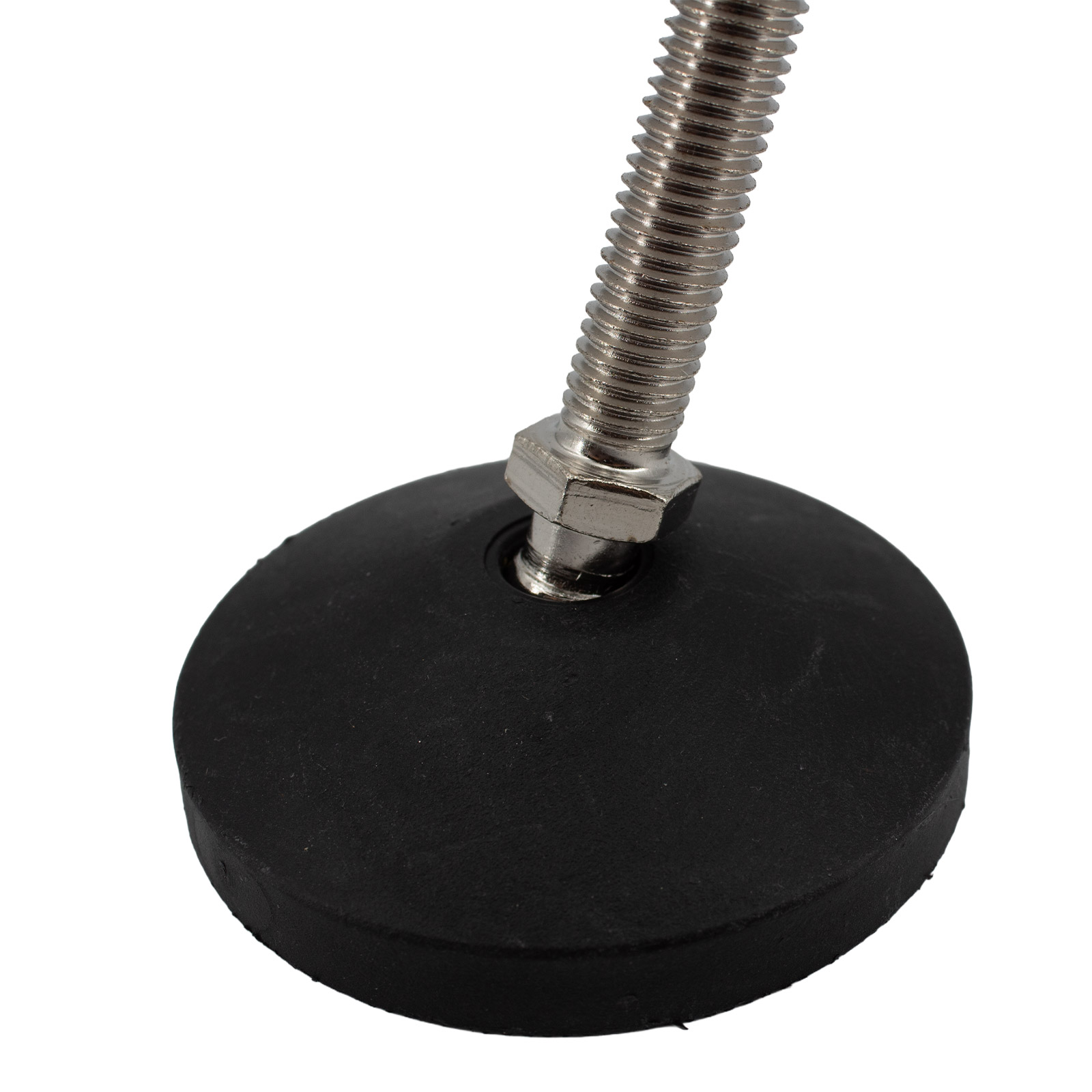

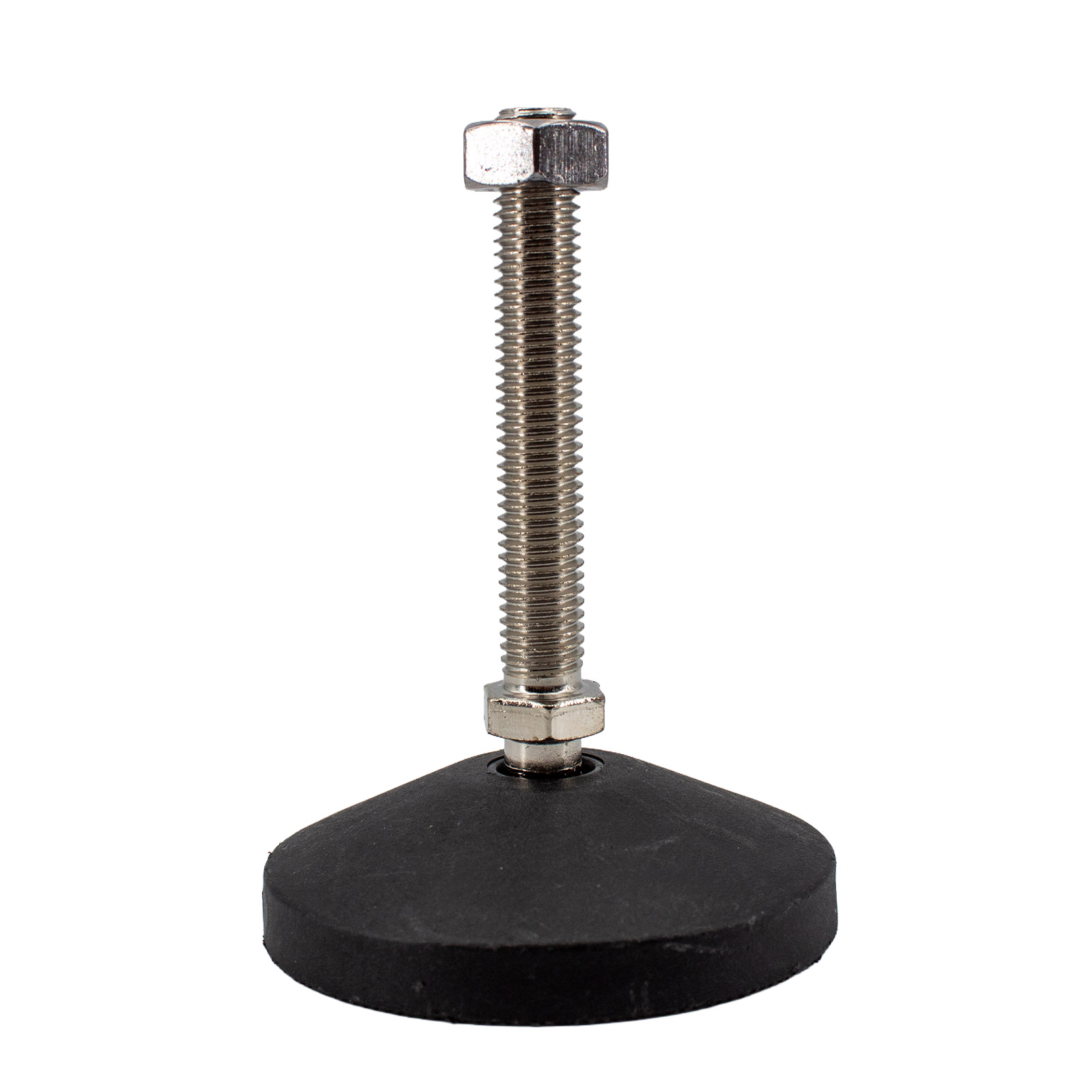

Pied réglable en hauteur M12 80×80
Disponible immédiatement

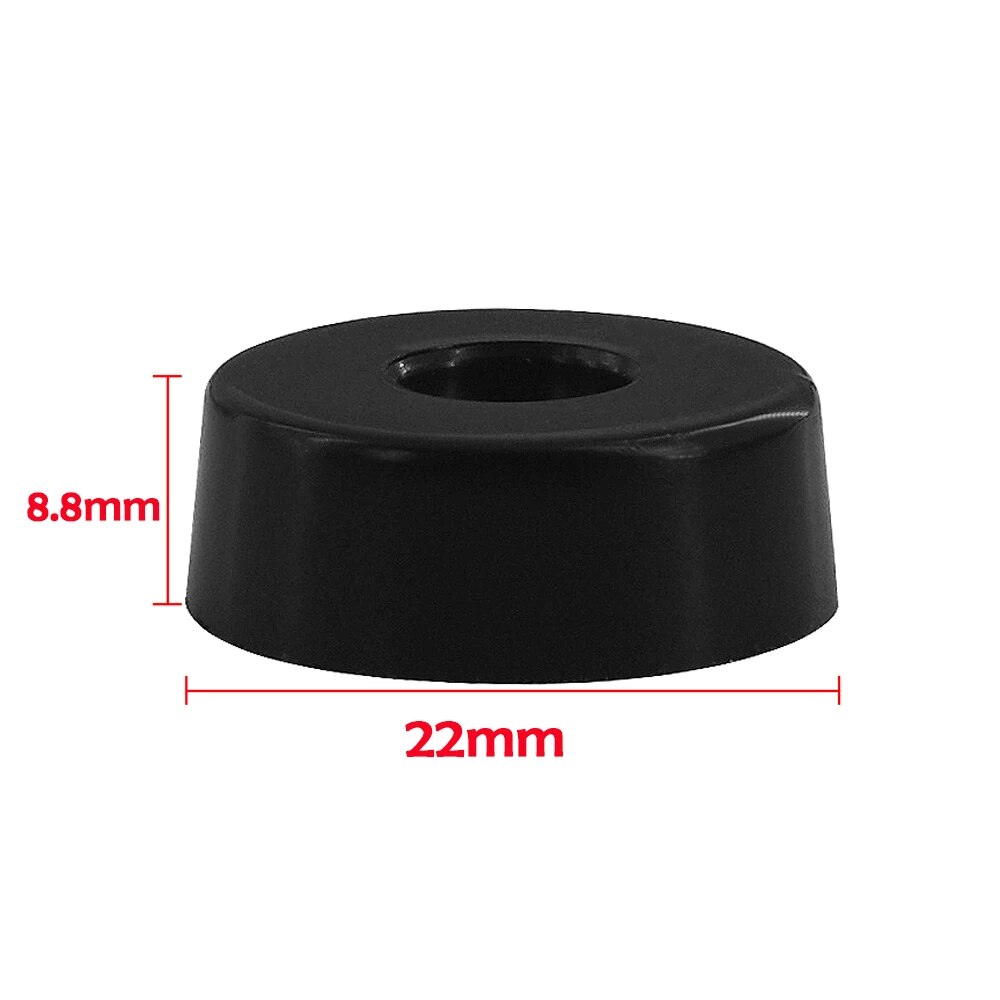

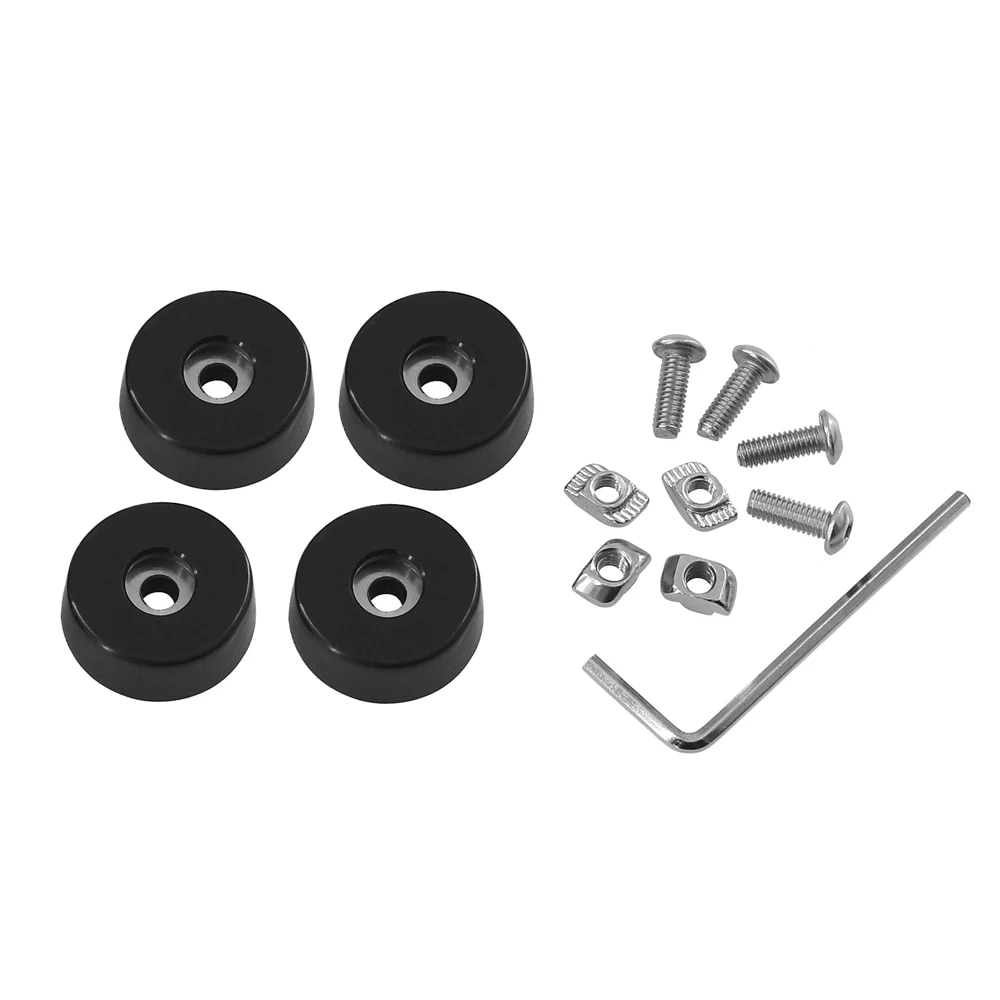

Pieds en caoutchouc anti-vibration pour profilés aluminium 2020 (4 pièces)
Disponible immédiatement

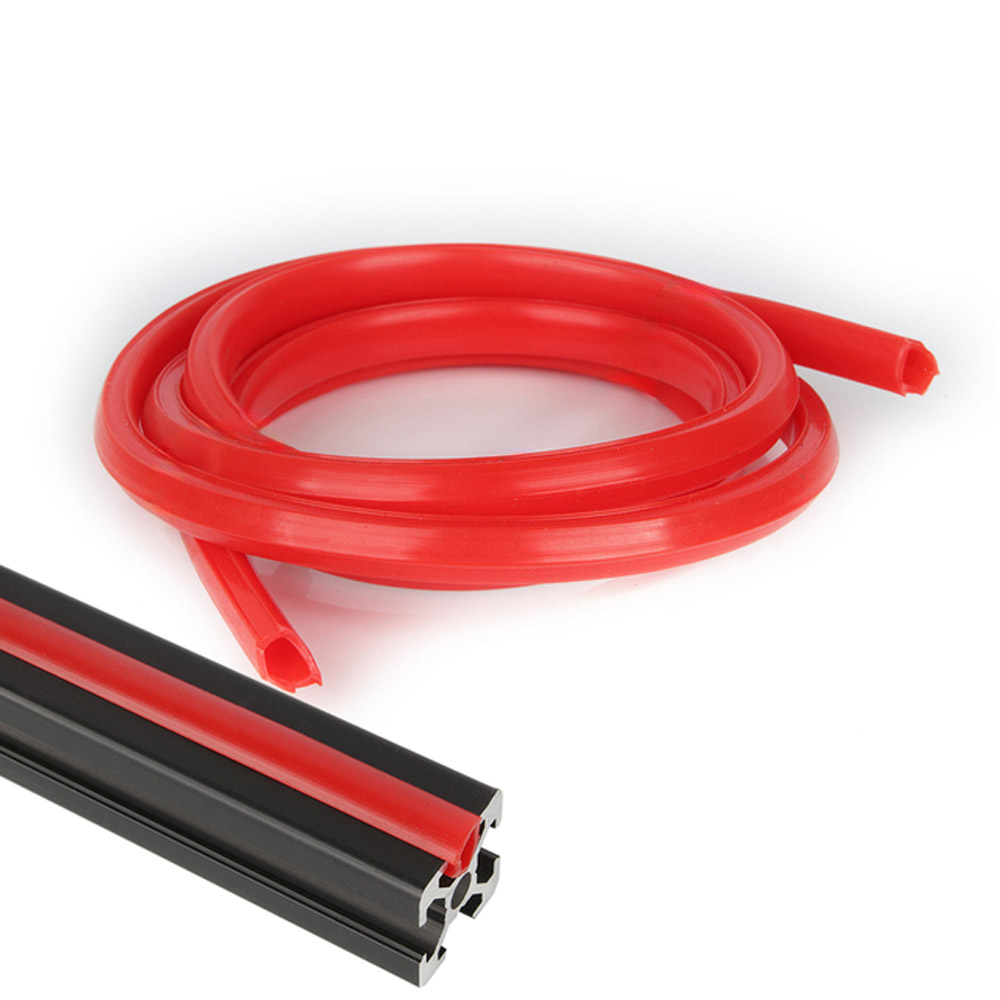

10 mètres de couverture pour profilés aluminium V-Slot 2020 (rouge)
Disponible immédiatement
Contenu : 10 Laufende(r) Meter (0,45 € / 1 Laufende(r) Meter)
20x écrou à rainure M5 Nut 8 à insérer
Disponible immédiatement
Contenu : 20 Stück (0,14 € / 1 Stück)

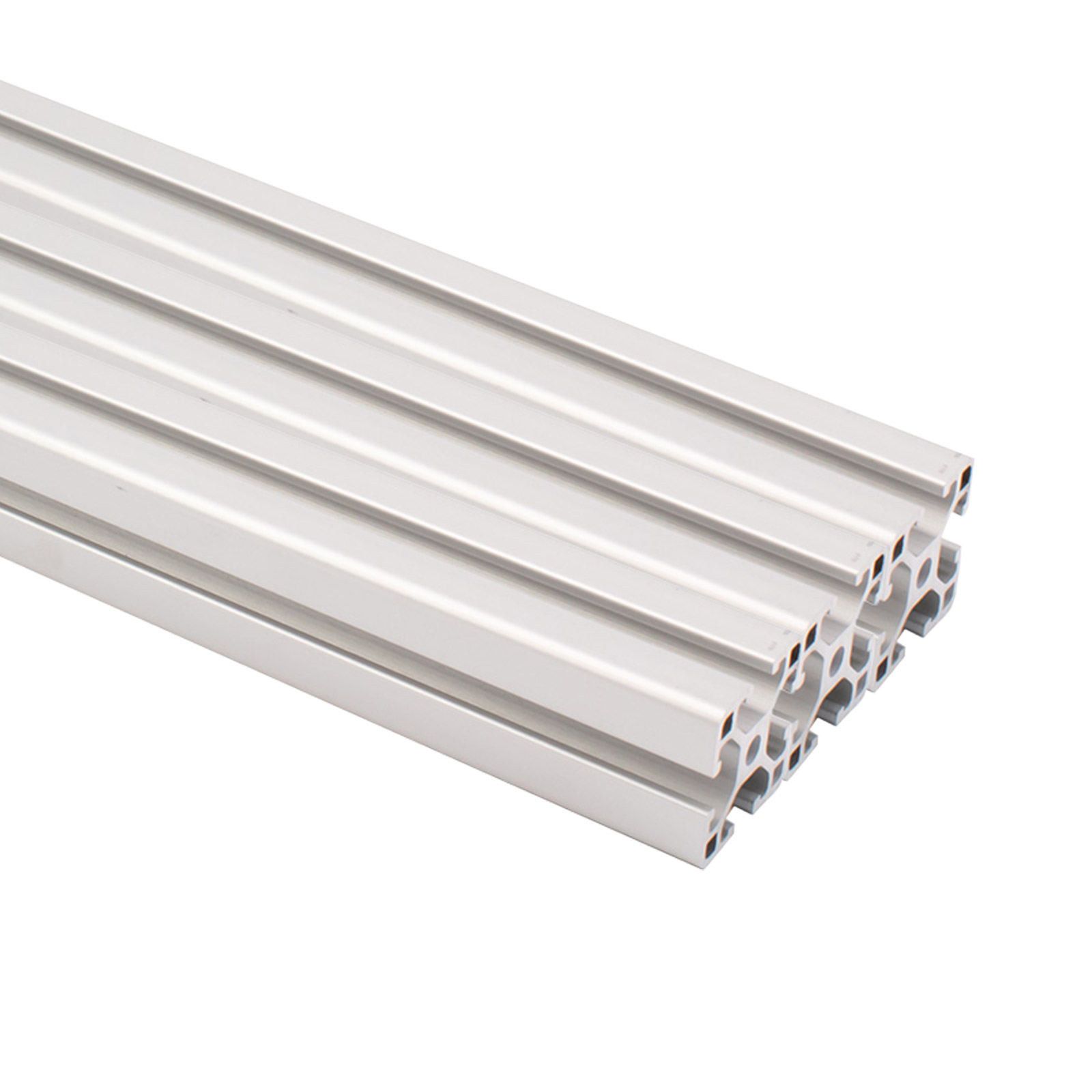

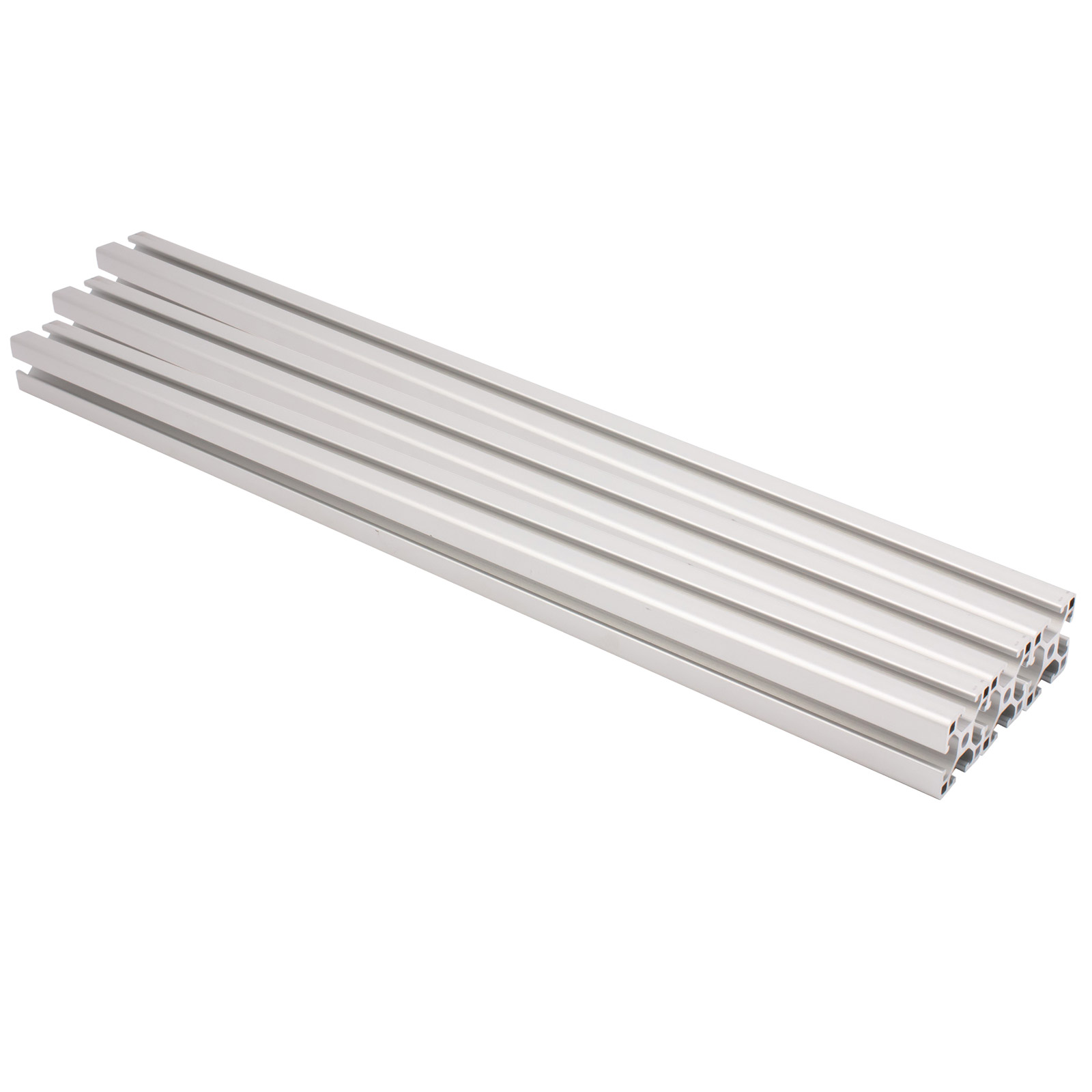

Profilé aluminium 20x60 B-Typ rainure 6 argent 1 mètre
Disponible immédiatement
20x vis à tête martelée M5 rainure 6 20 mm
Disponible immédiatement
20x vis à tête marteau M6 rainure 8 20 mm
Disponible immédiatement
Contenu : 20 Stück (0,10 € / 1 Stück)
20x vis à tête martelée M6 rainure 8 16 mm
Disponible immédiatement
Contenu : 20 Stück (0,10 € / 1 Stück)

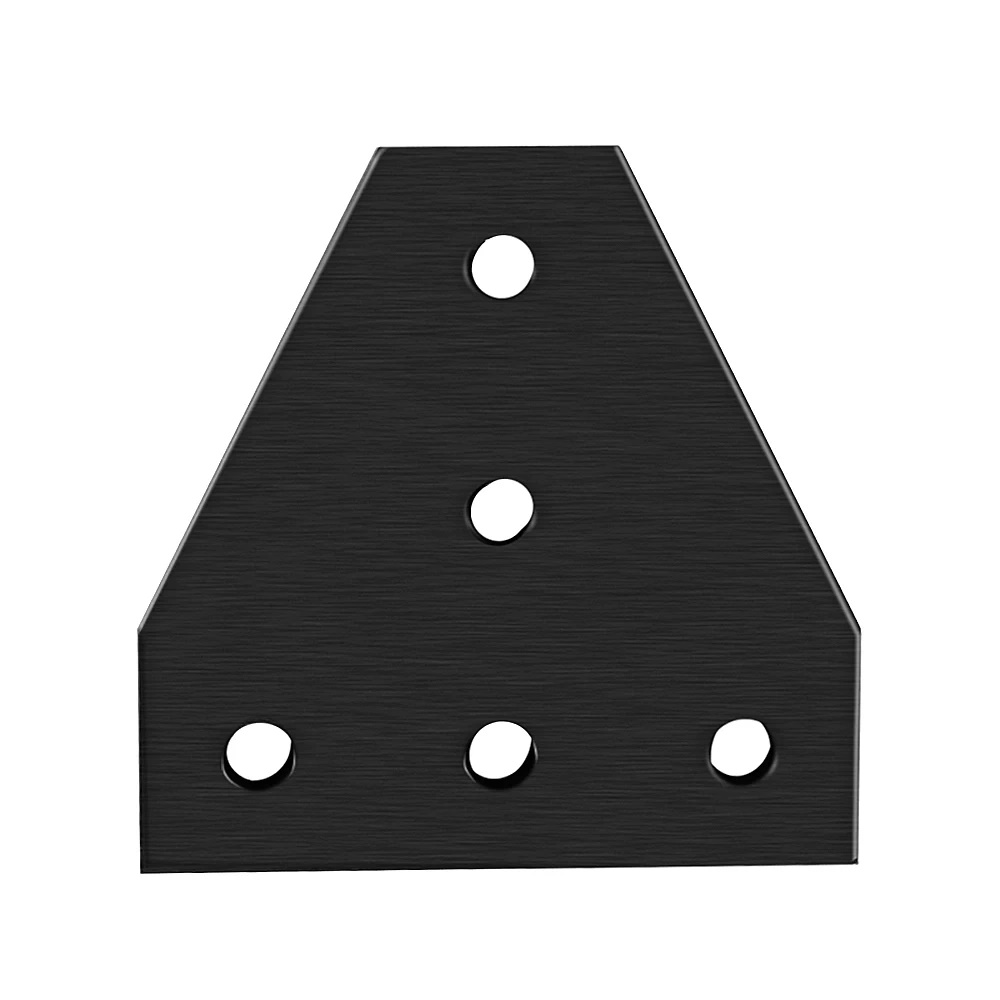

Plaque de connexion en T 90° pour profilés aluminium 2020, noir
Disponible immédiatement

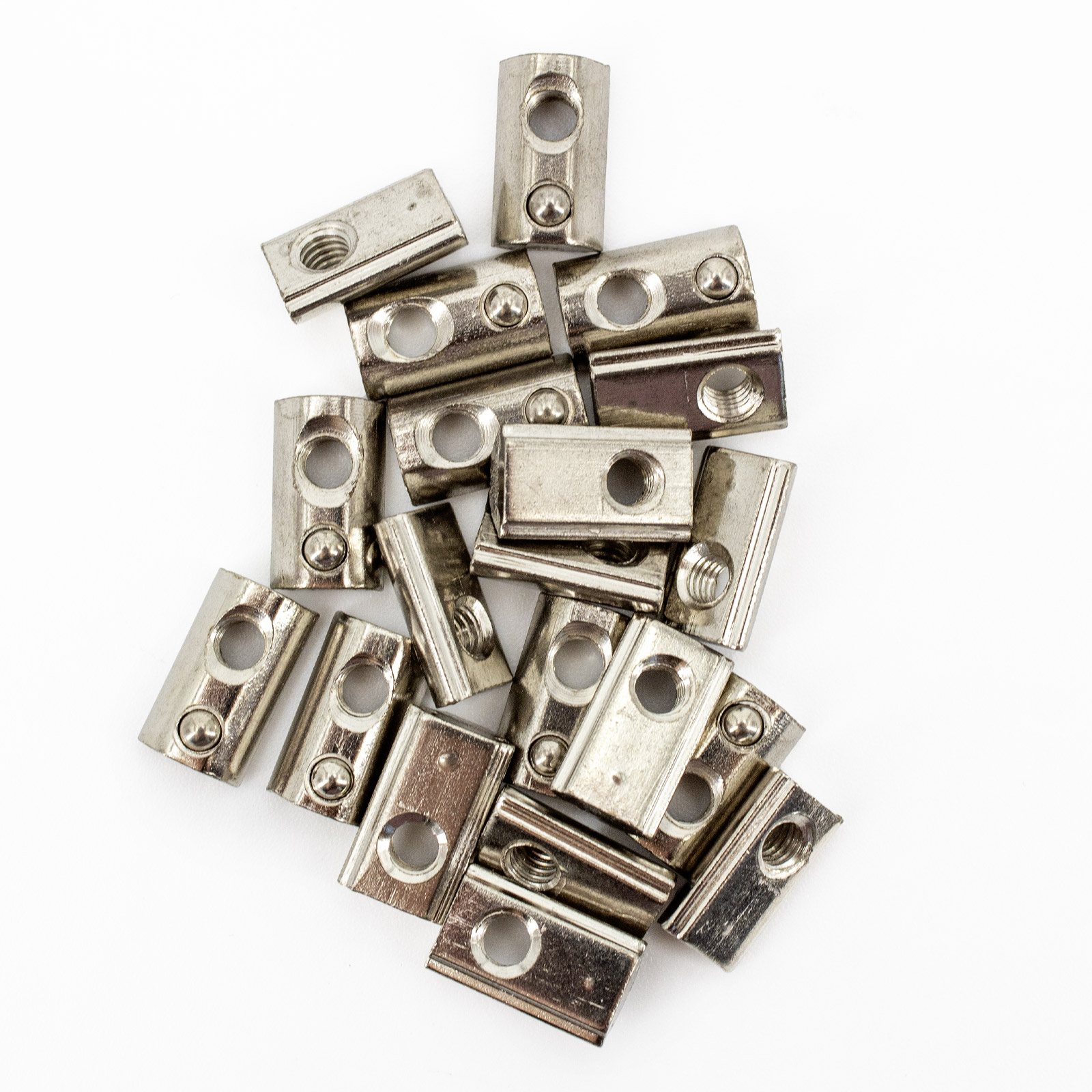

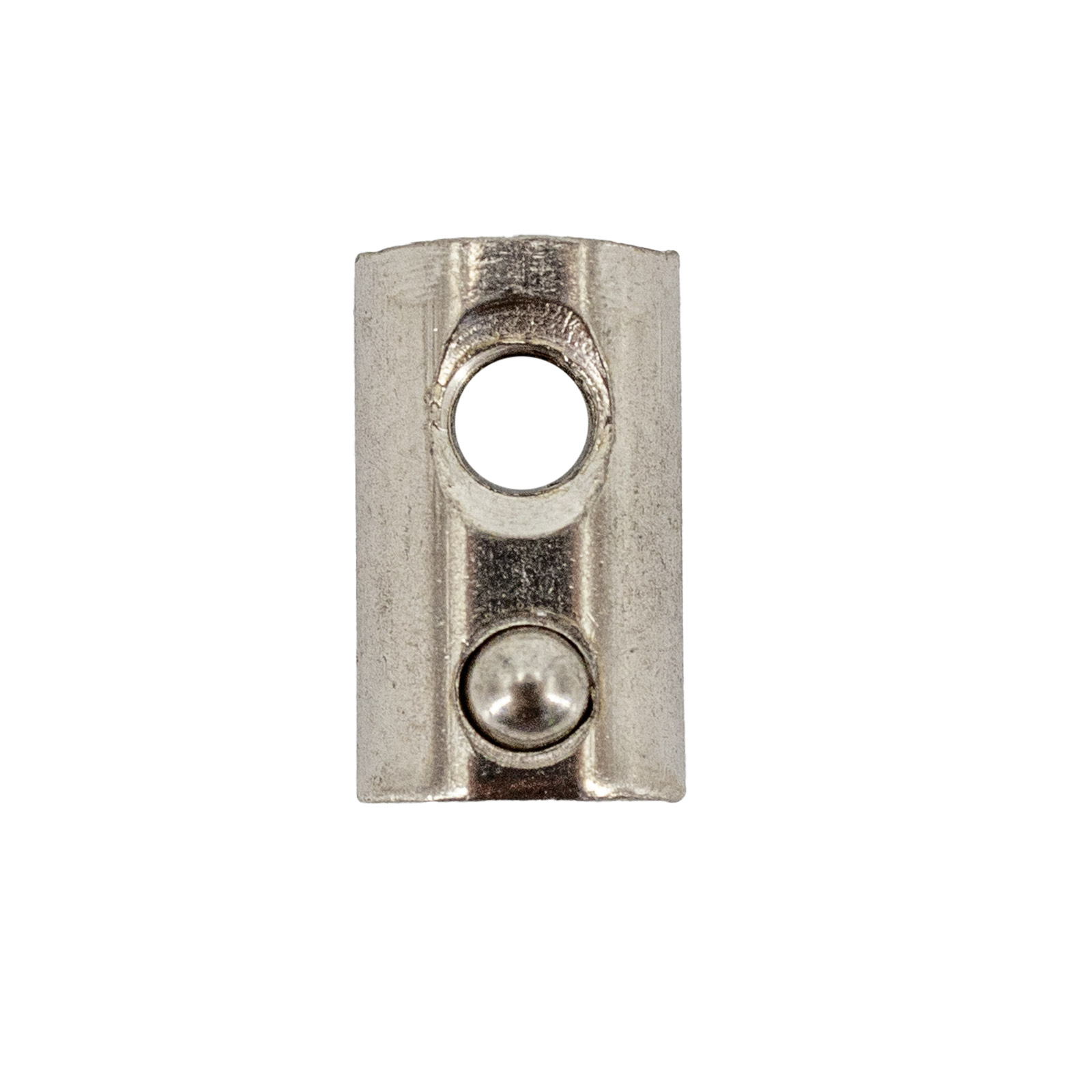

20x écrou à rainure M4 Nut 5 pivotant
Disponible immédiatement
Contenu : 20 Stück (0,17 € / 1 Stück)

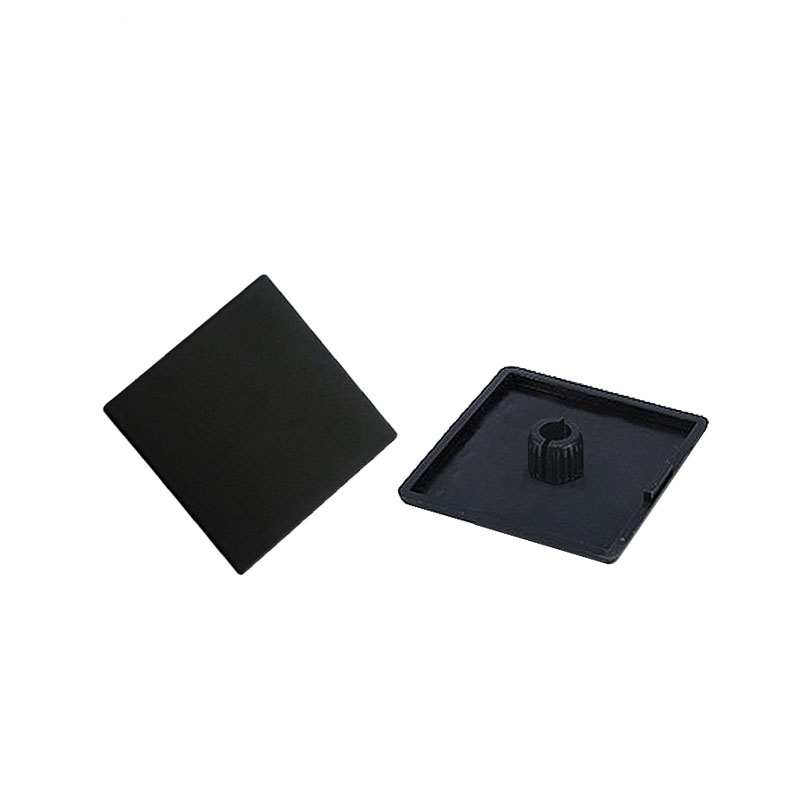

Bouchon pour profilés aluminium V-Slot 2020
Disponible immédiatement
Écrou à rainure M4 pour profilés aluminium V-Slot 2020 rainure 6
Disponible immédiatement
20x vis à tête marteau M6 rainure 8 35 mm
Disponible immédiatement
Contenu : 20 Stück (0,16 € / 1 Stück)

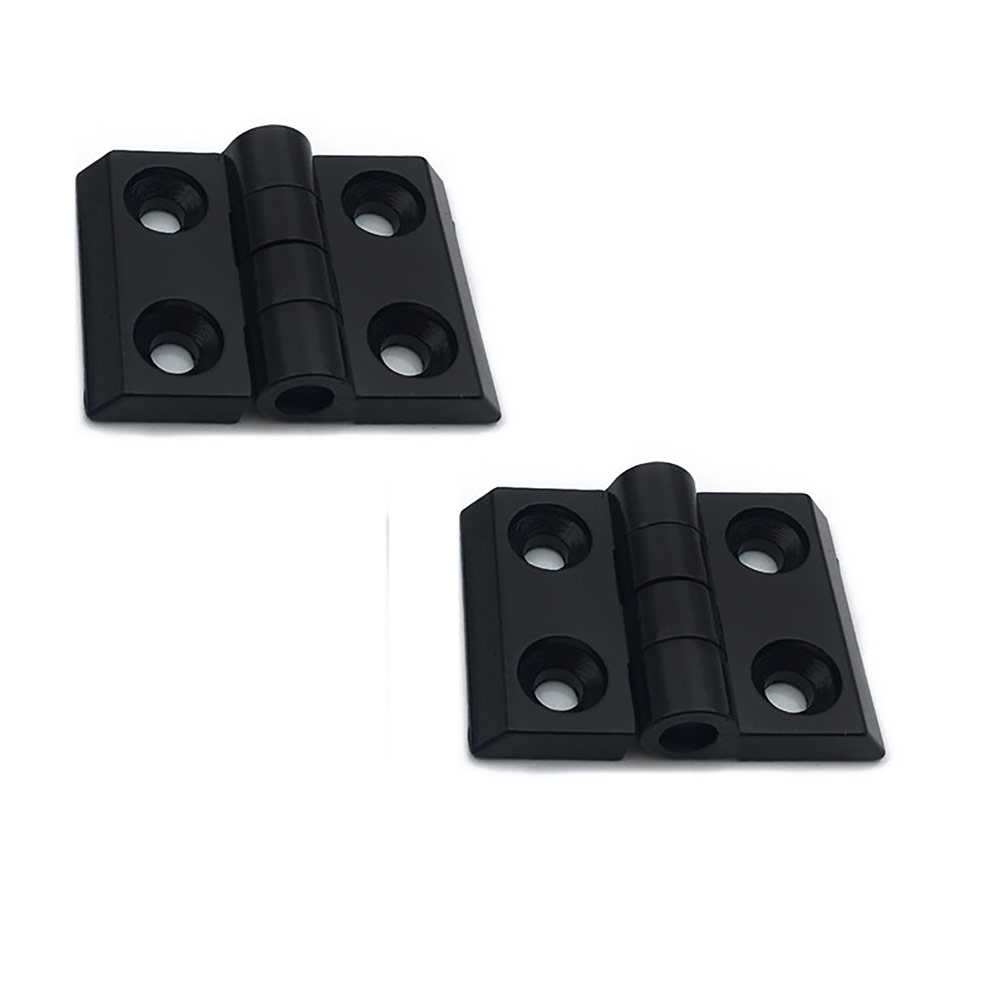

2x charnière pour profilés aluminium V-Slot 2020, noir
Disponible immédiatement

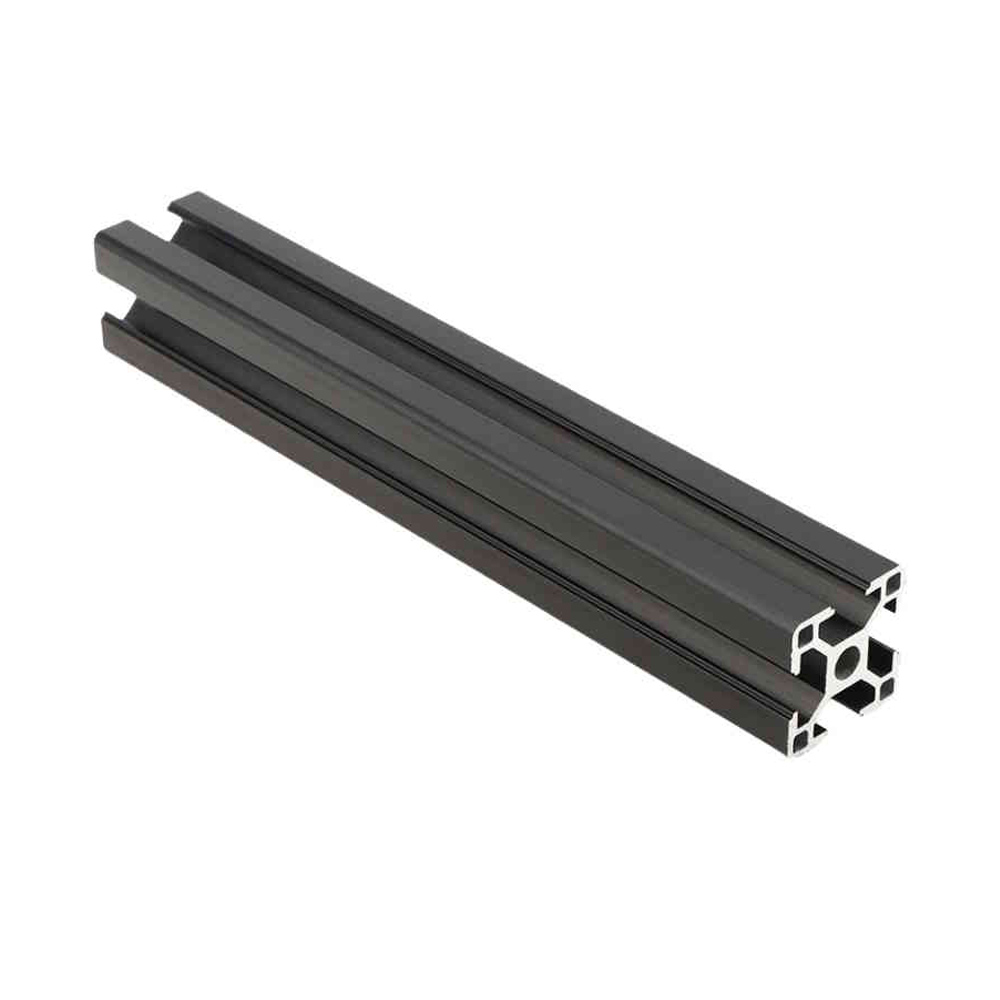

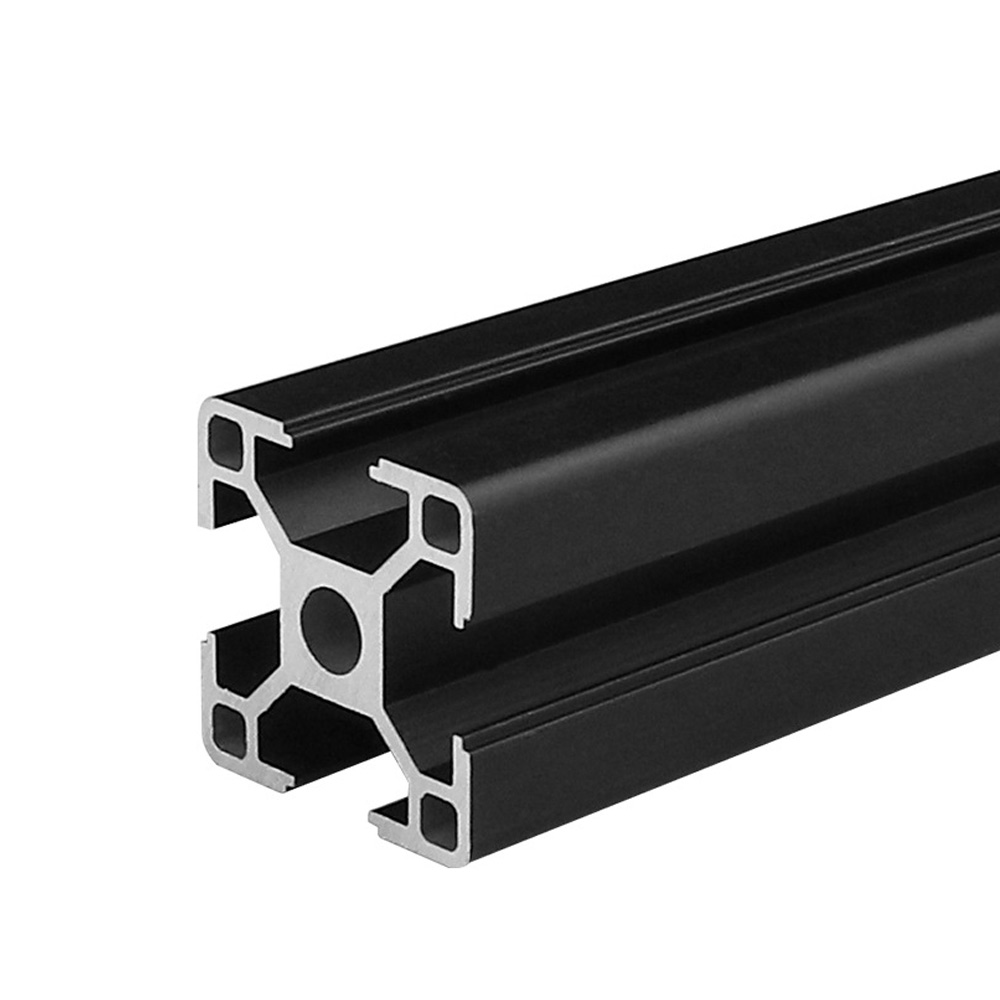

Profilé aluminium 1 mètre 30x30L type B rainure 8 noir
Disponible immédiatement

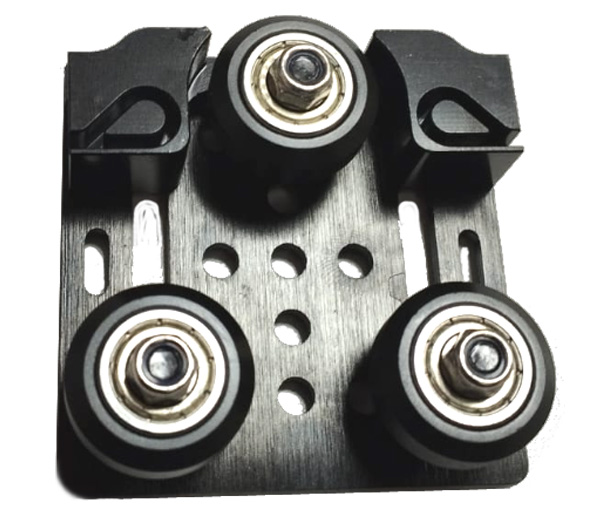

Chariot pour profilés aluminium V-Slot 2020 à 3 galets
Disponible immédiatement

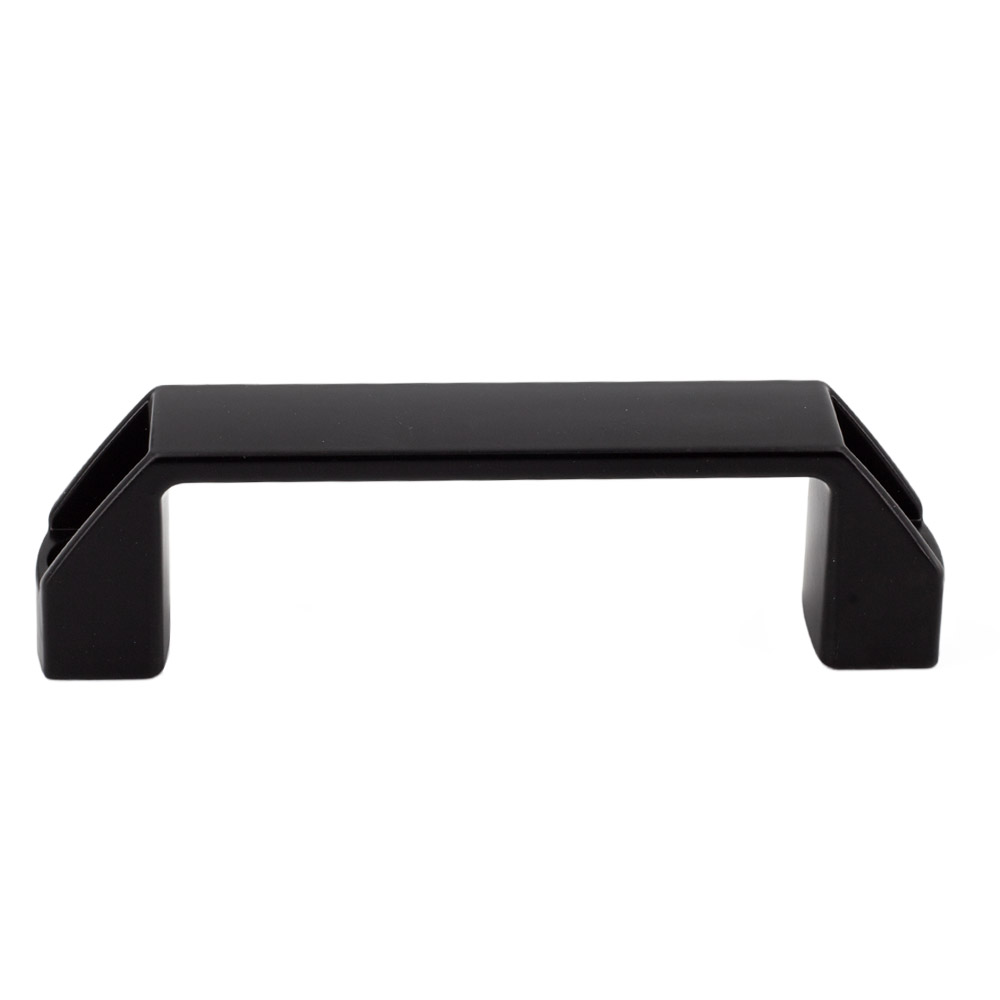

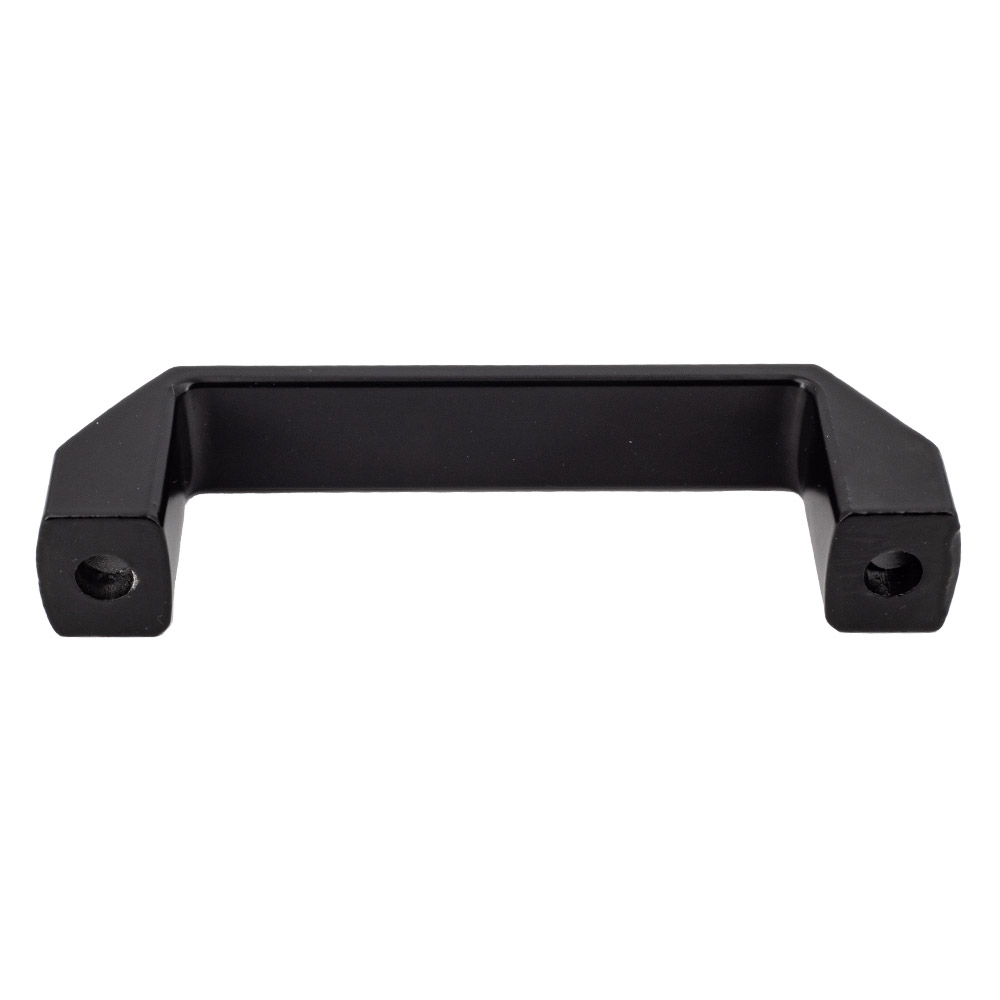

Poignée en aluminium 120mm (Noir)
Disponible immédiatement

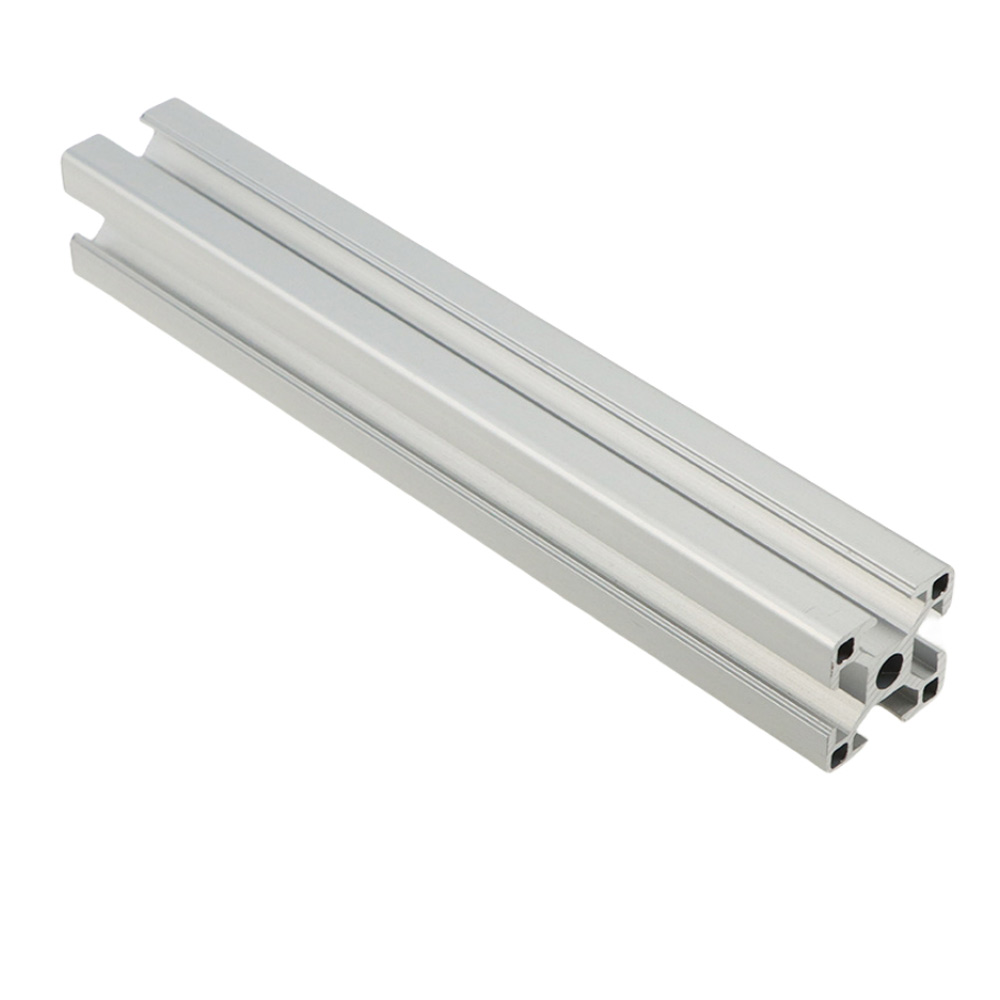

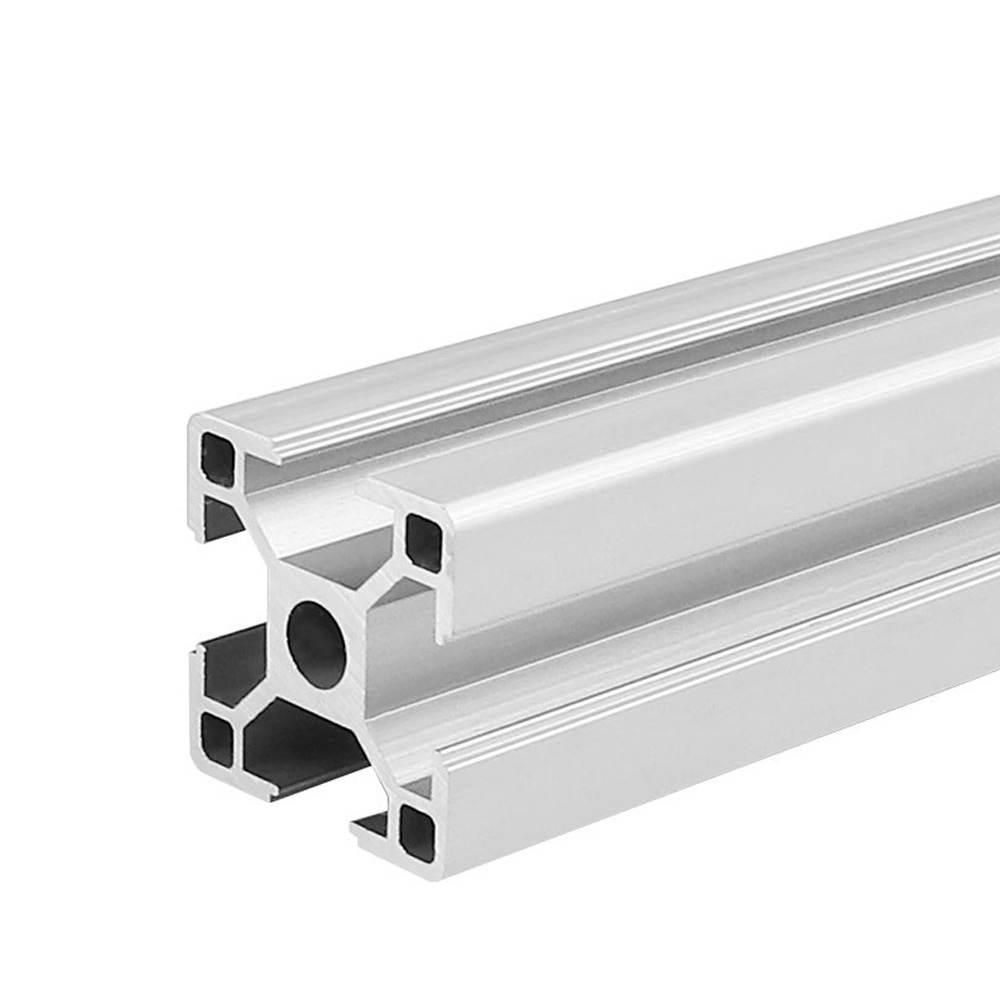

Profilé aluminium 1 mètre 30x30L type B rainure 8 argent
Disponible immédiatement
20x vis à tête marteau M8 rainure 8 20 mm
Disponible immédiatement
Contenu : 20 Stück (0,15 € / 1 Stück)

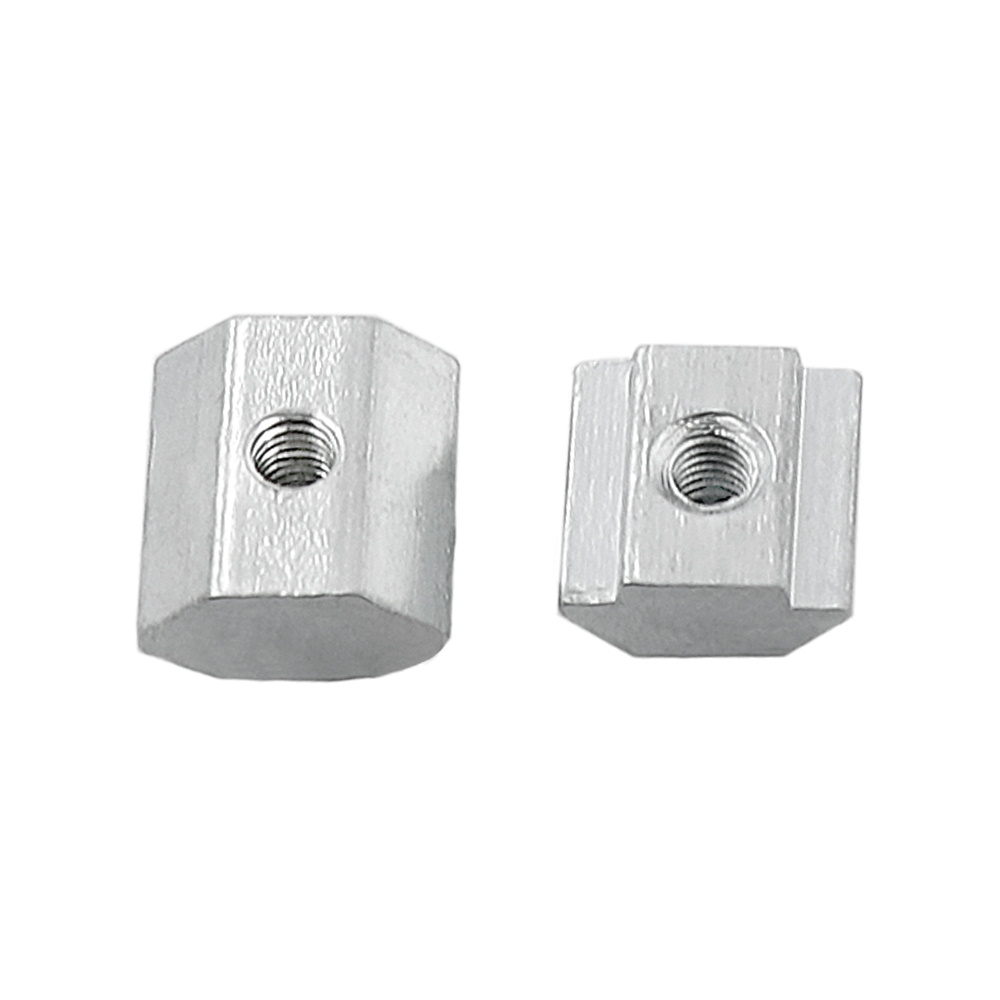

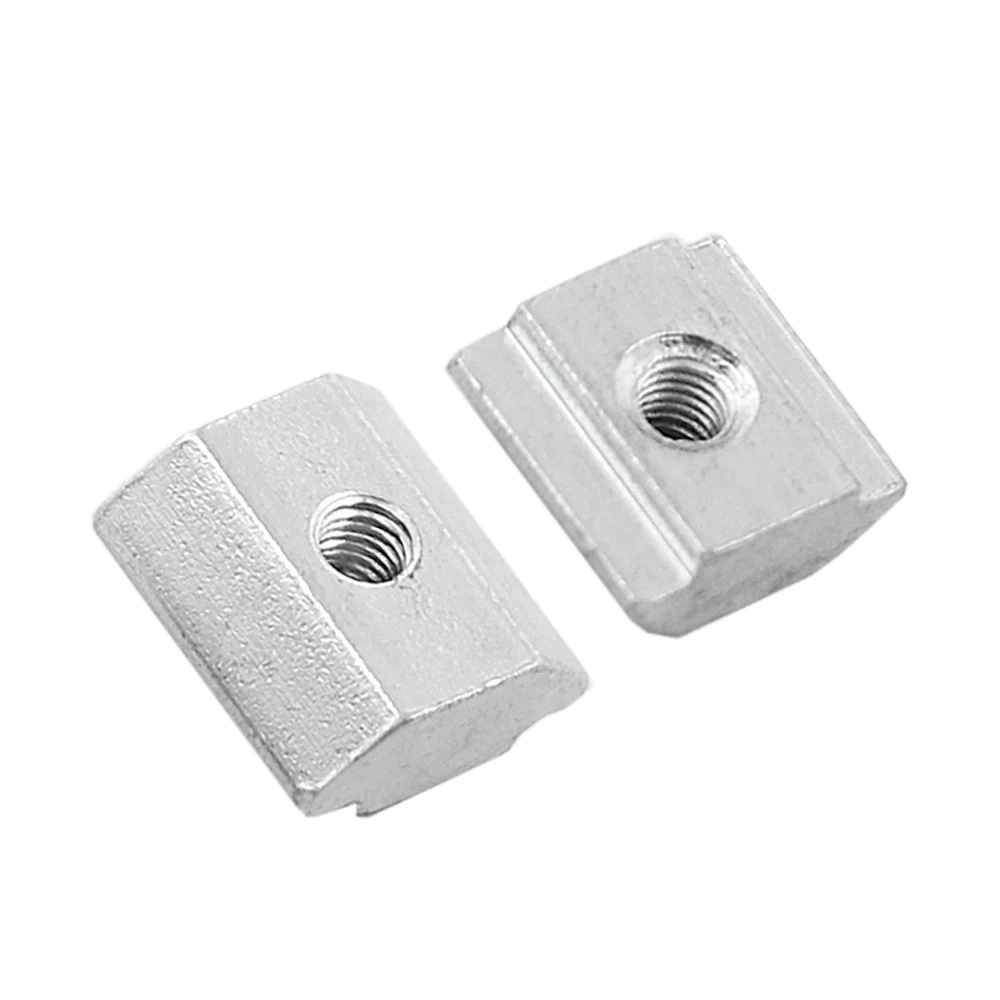

Écrou à rainure M5 Nut 6 coulissant
Disponible immédiatement
20x vis à tête marteau M6 rainure 8 30 mm
Disponible immédiatement
Contenu : 20 Stück (0,12 € / 1 Stück)

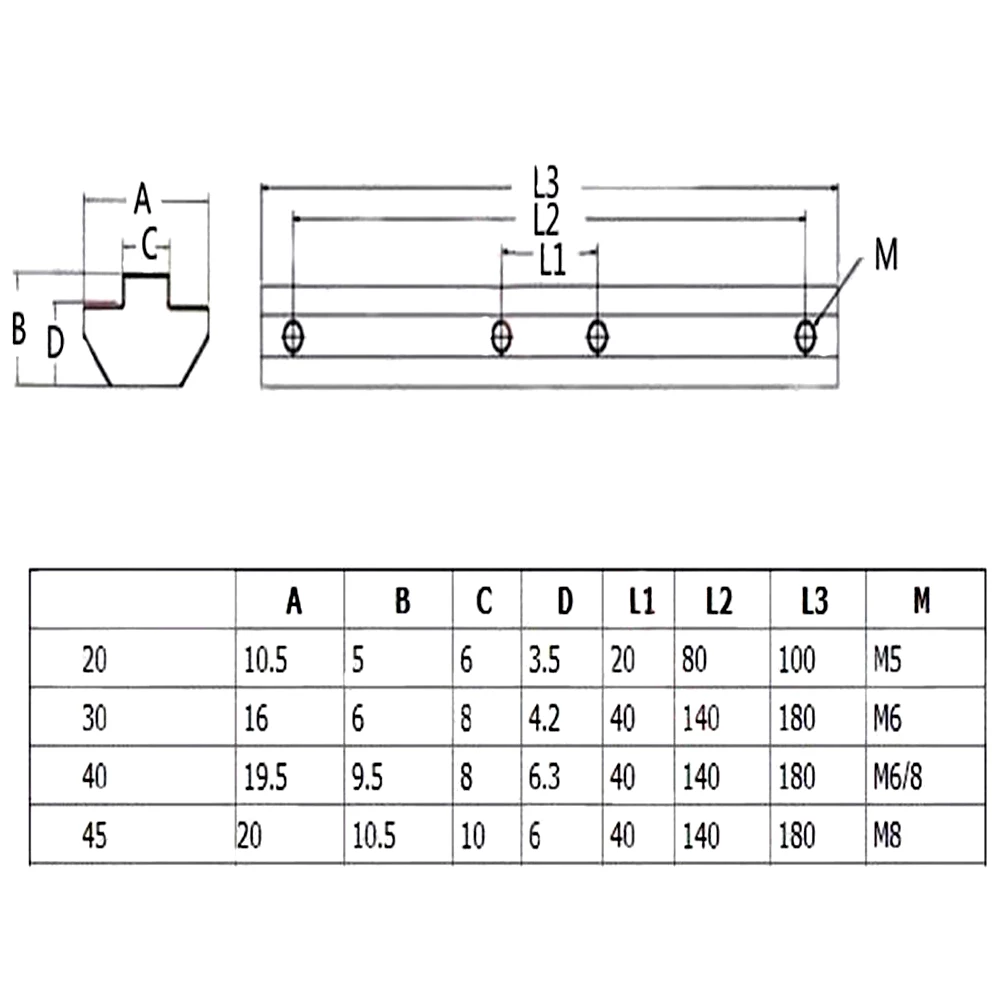

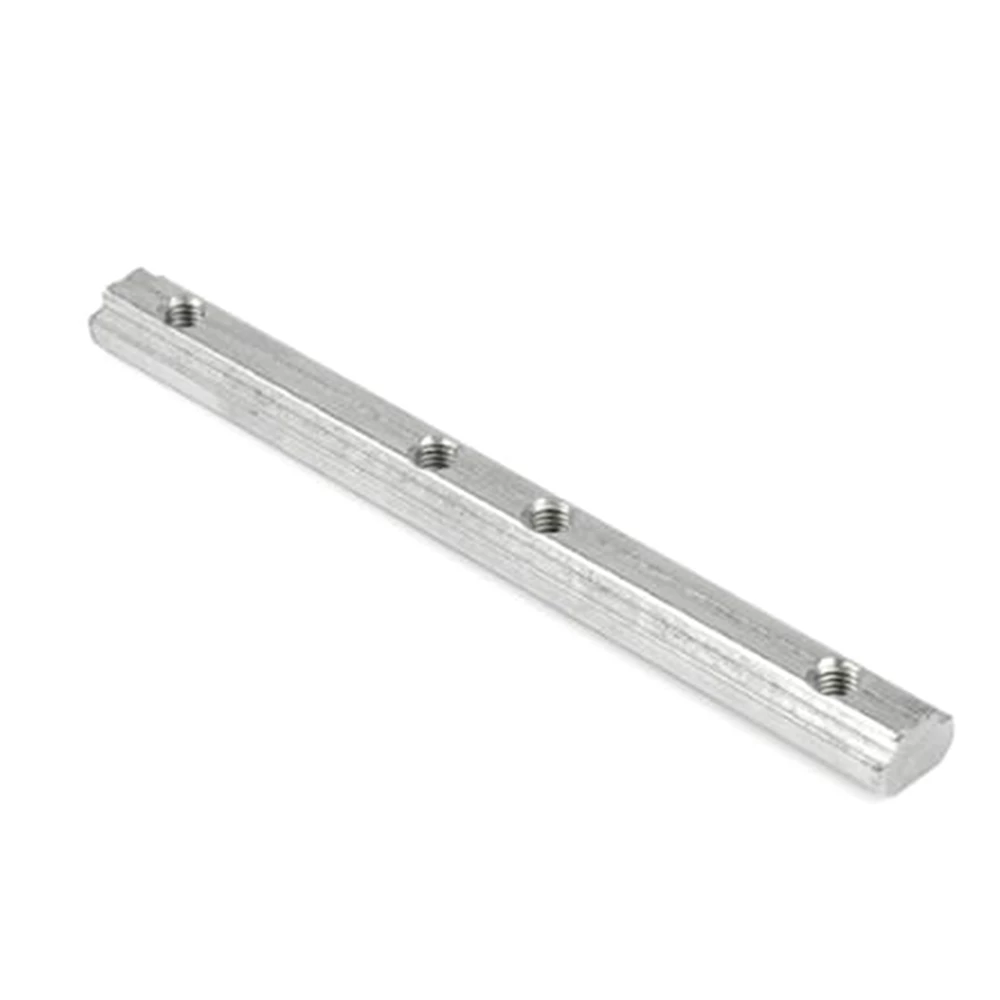

Connecteur droit pour profilés aluminium V-Slot 2020
Disponible immédiatement

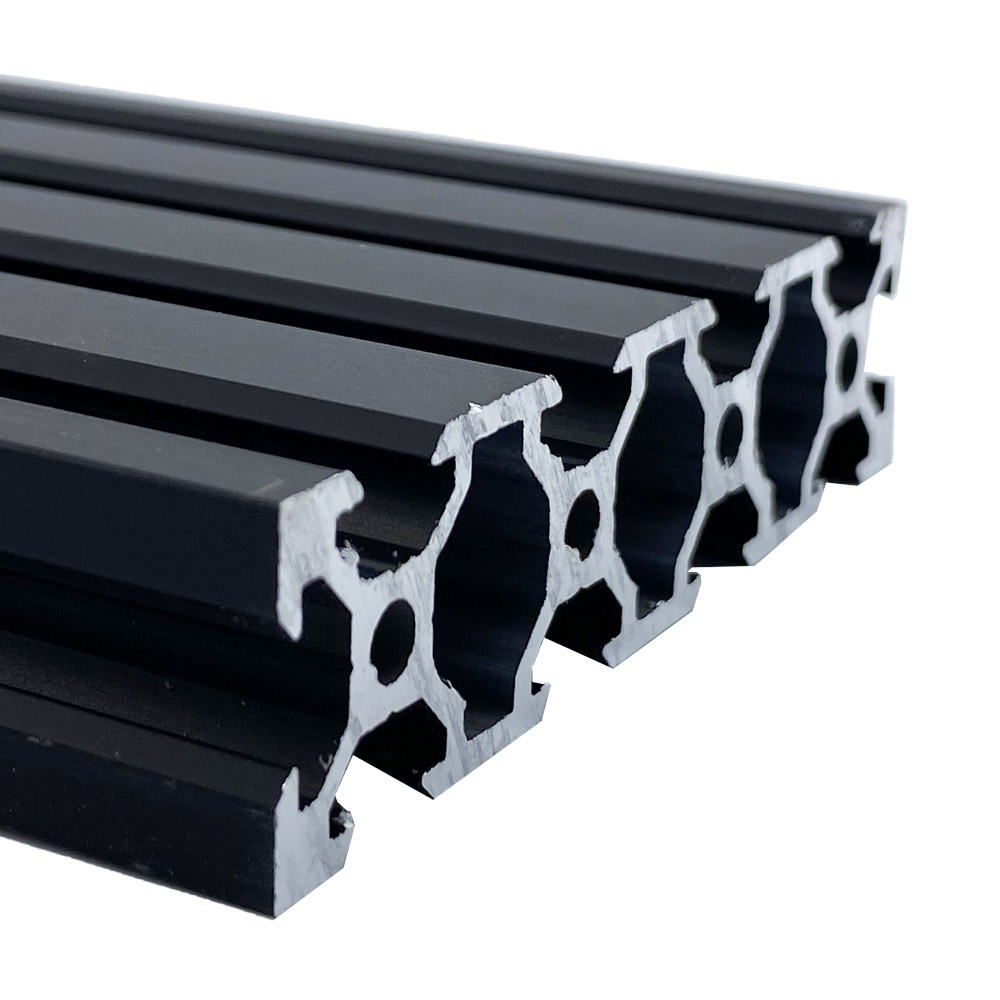

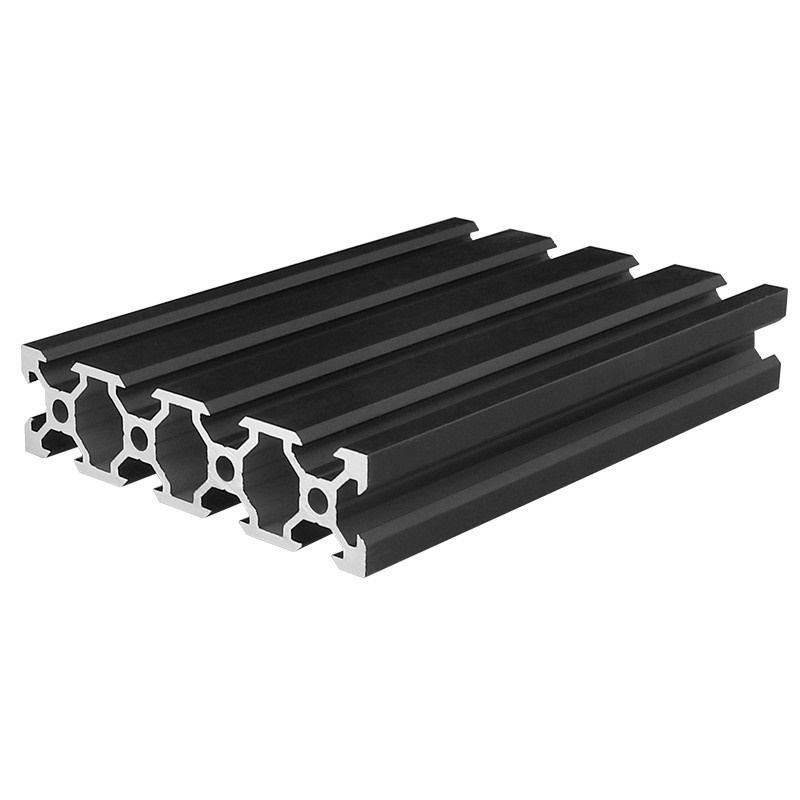

Profilé aluminium V-Slot 2080 1 mètre noir
Disponible immédiatement

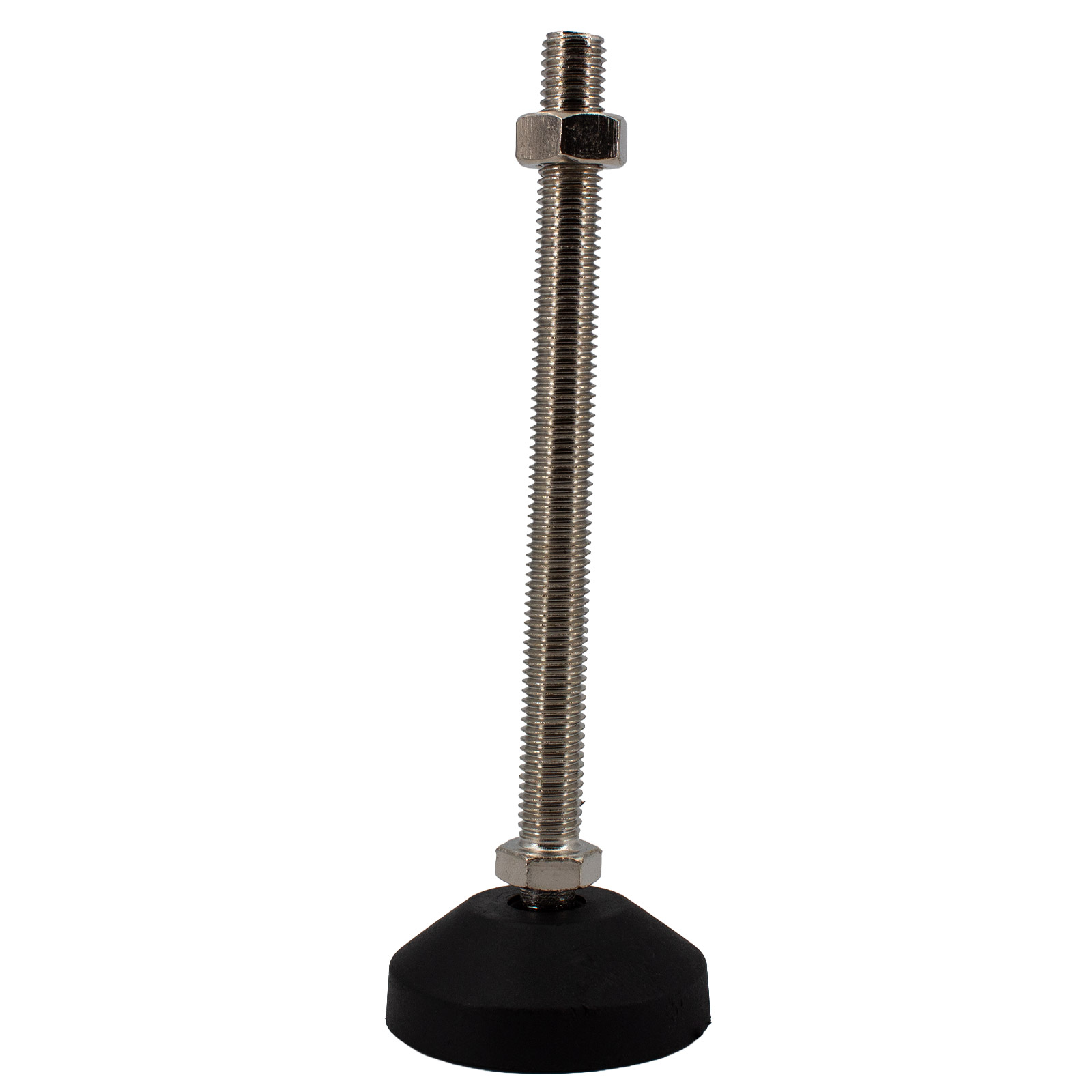

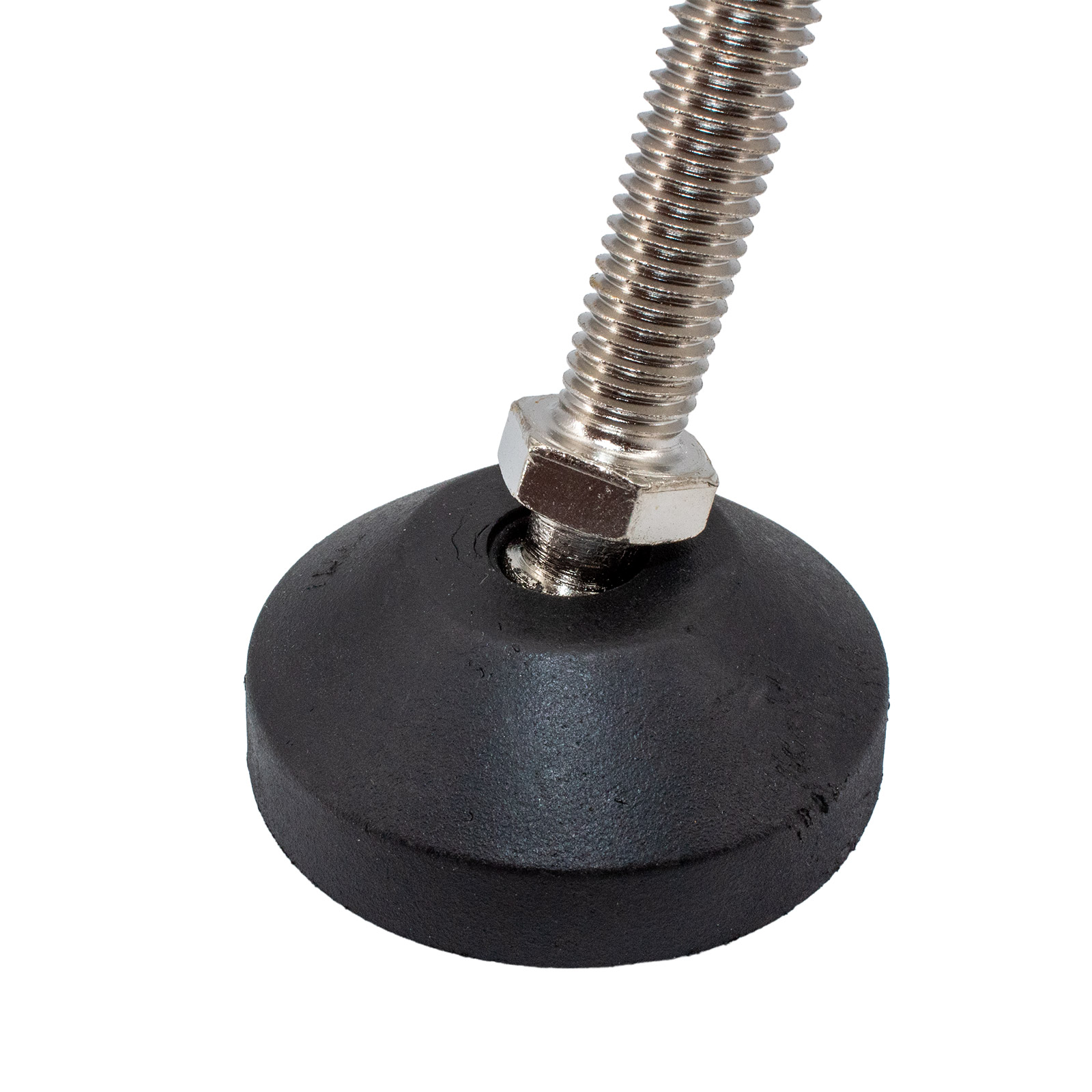

Pied réglable en hauteur M12 150x60
Disponible immédiatement

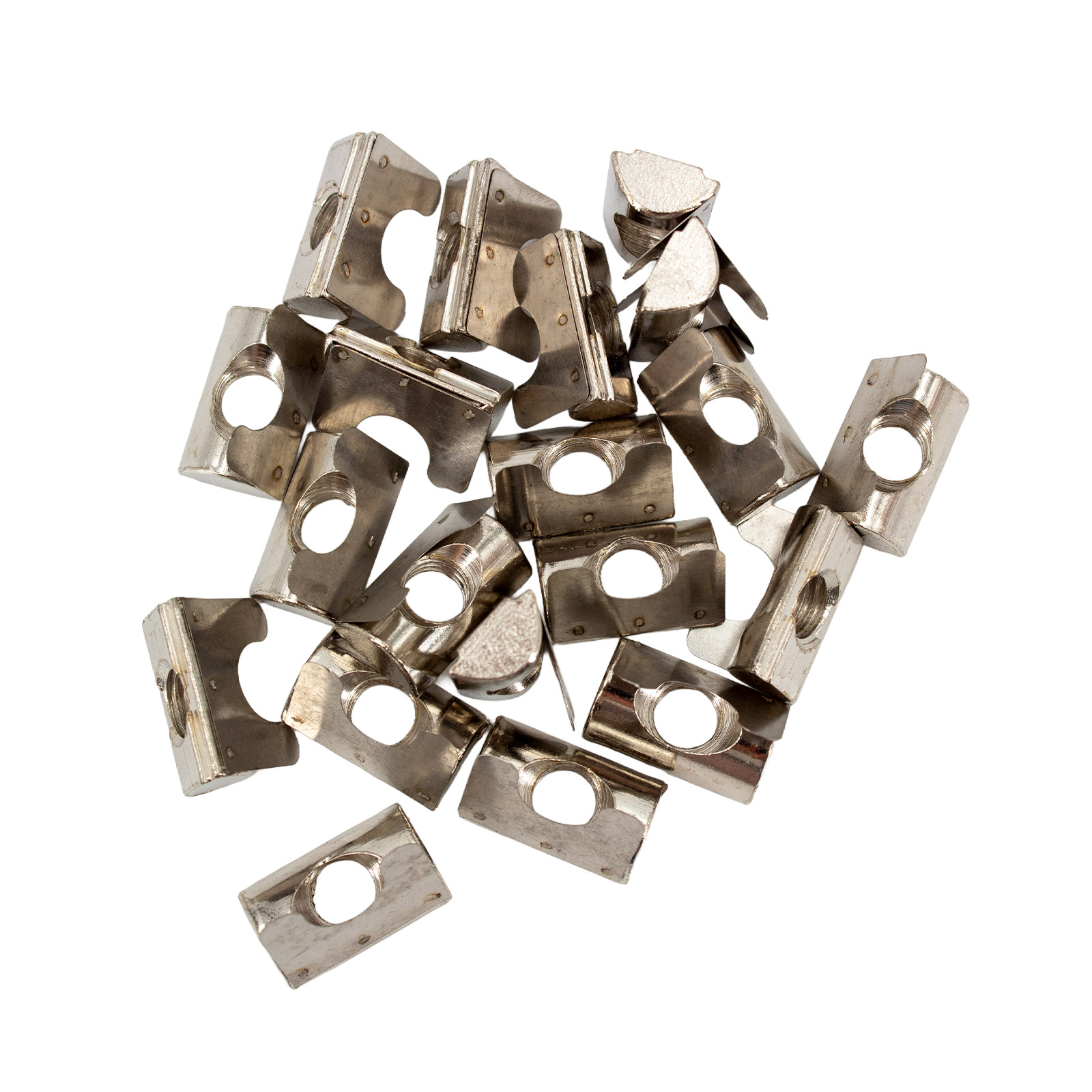

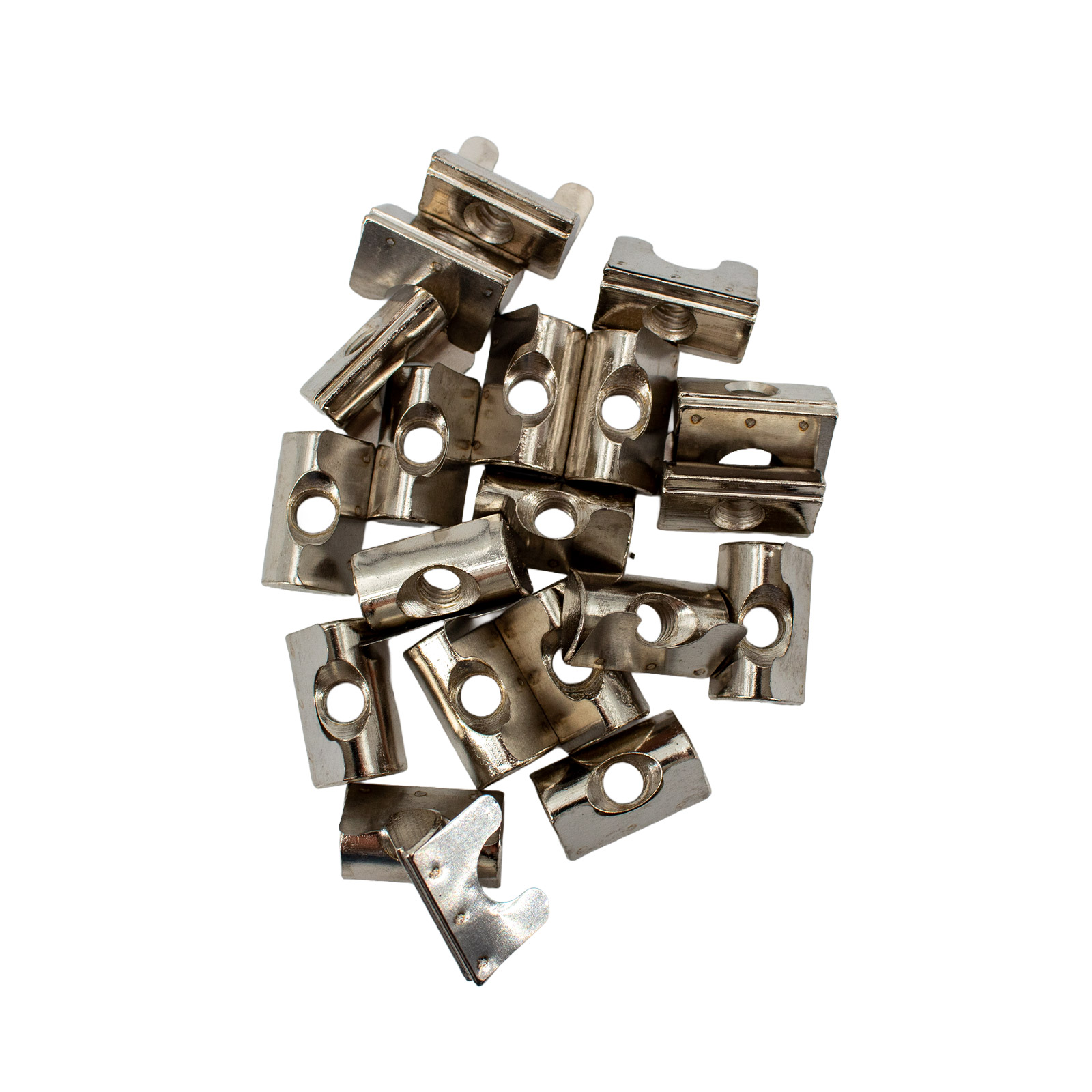

20x écrou à rainure M8 Nut 8 pivotant avec ressort
Disponible immédiatement
Contenu : 20 Stück (0,19 € / 1 Stück)
20x vis à tête martelée M5 rainure 6 25 mm
Disponible immédiatement

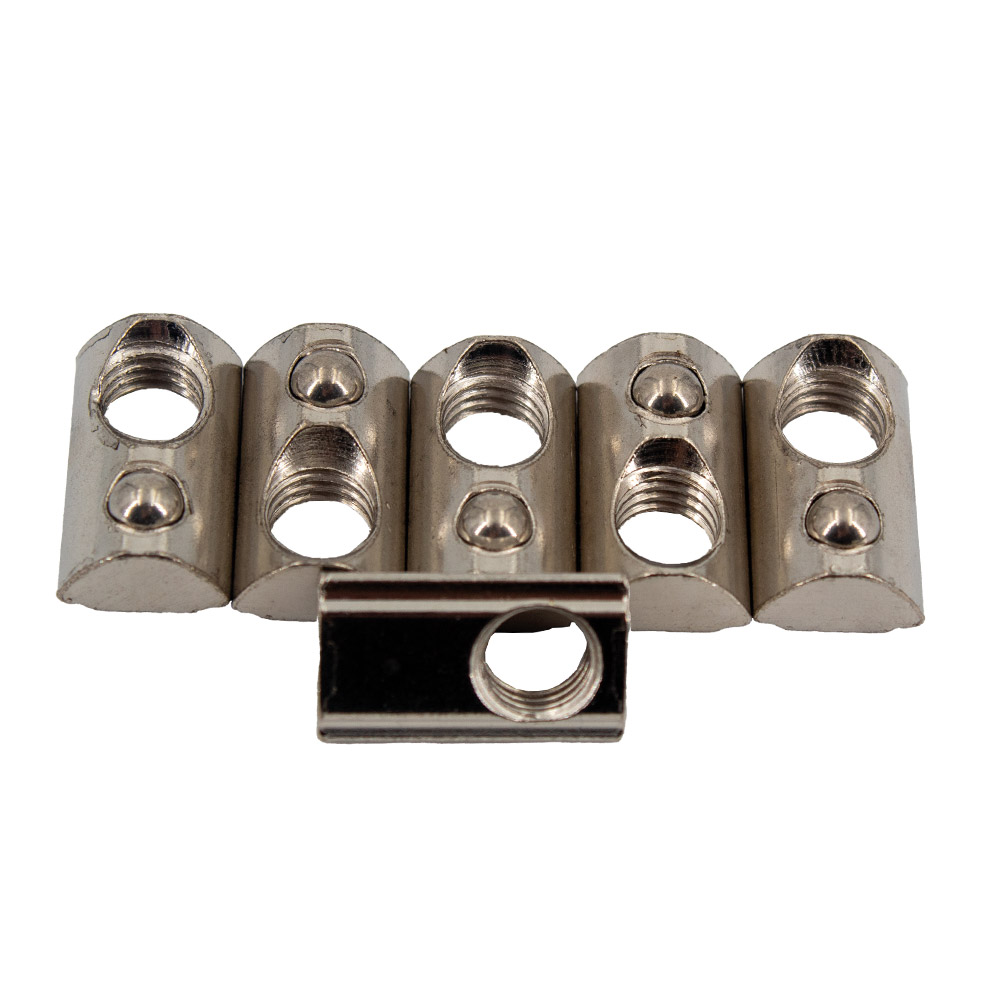

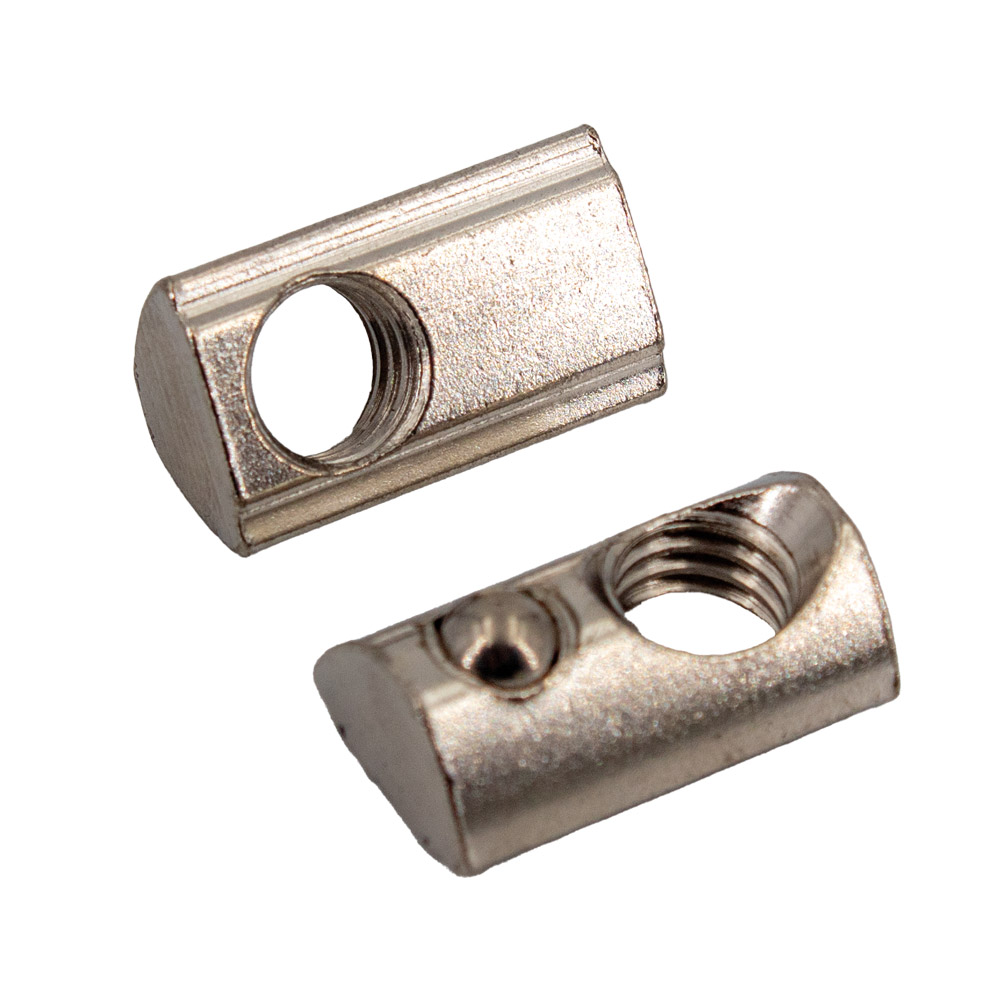

20x écrou à rainure M5 Nut 8 pivotant
Disponible immédiatement
Contenu : 20 Stück (0,20 € / 1 Stück)

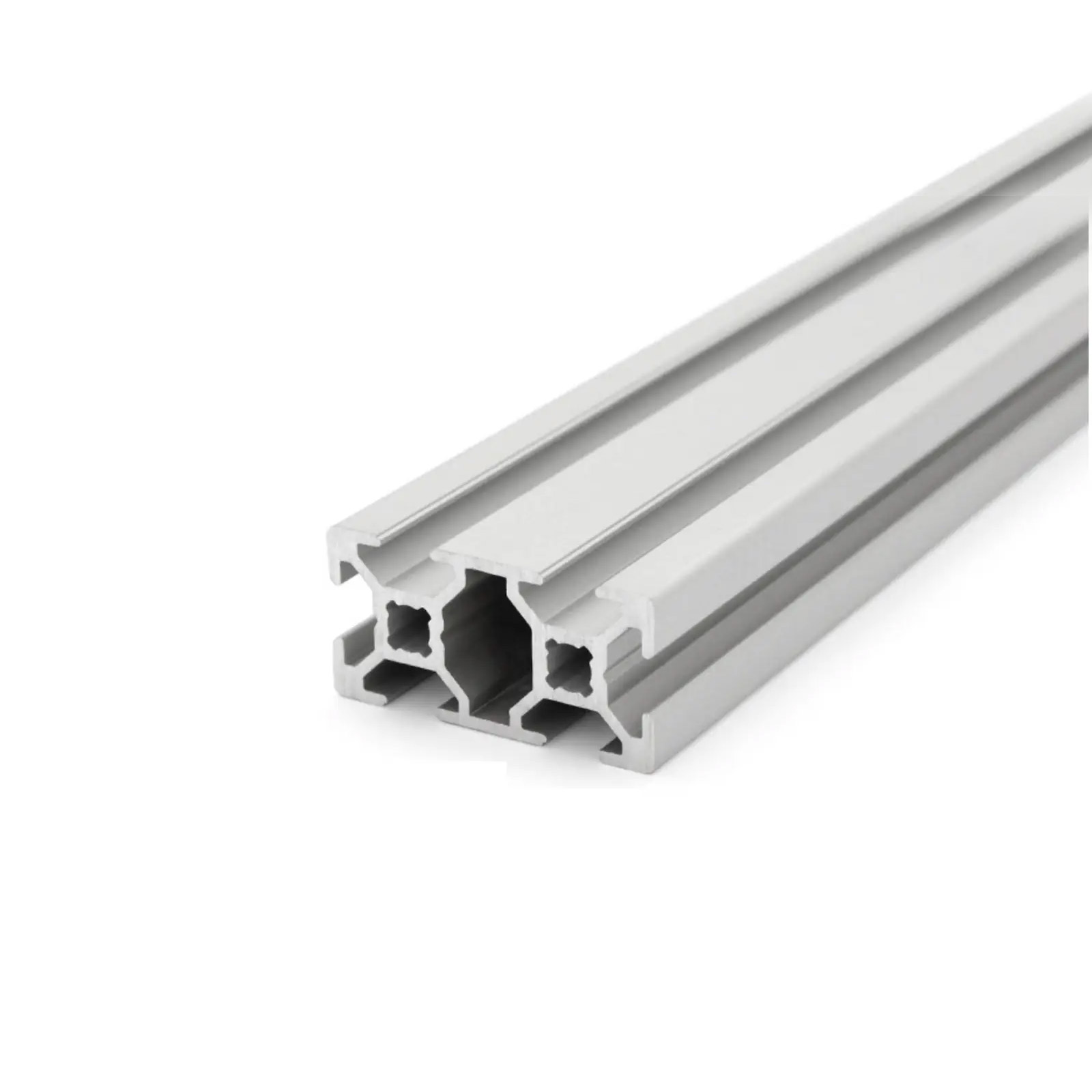

Profilé aluminium 20x40 B-Typ rainure 6 argenté, 0,5 mètre
Disponible immédiatement
Profilés en aluminium
Les profilés rainurés, également appelés profilés de construction, profilés à chambres creuses ou profilés de montage, sont des profilés en aluminium dotés d'une rainure longitudinale dans laquelle des écrous en T peuvent être insérés ou enfoncés. Cela crée une sorte de filetage flexible, librement mobile dans le sens de la longueur. Il est également possible d'insérer des panneaux en bois ou en plexiglas dans la rainure longitudinale.
Pour planifier et réaliser un projet avec des profilés en aluminium, il est important de comprendre l'interaction entre les dimensions, les types, les rainures et les types de connexions. Les indications cryptiques dans le nom du produit peuvent être facilement décryptées si l'on comprend leur signification. Le type et la taille de la rainure sont déterminants pour la compatibilité entre les profilés et pour le choix des bonnes connexions et accessoires.
Un exemple de désignation courante pour un profilé en aluminium est « 20x20 type B rainure 6 », où les chiffres et les lettres indiquent le pas, le type et la taille de la rainure. Le pas fait référence à la taille du profilé. Le type indique la série compatible, par exemple type B pour Bosch, type M pour Minitec/Norcan et type I pour Item. La taille de la rainure correspond à la largeur de l'ouverture en millimètres dans la rainure. Les profilés de type B fonctionnent avec des rainures de 6, 8 ou 10 mm. En revanche, les profilés de type I acceptent les tailles de rainure 5, 6 ou 8.
20×20L type I rainure 6
Pas│Poids│Type│Rainure
Le pas varie entre 10 mm et 80 mm, et il existe, en plus des profilés carrés, des profilés rectangulaires, comme par exemple 20x40. Le pas du profilé en aluminium détermine également la taille de la rainure.

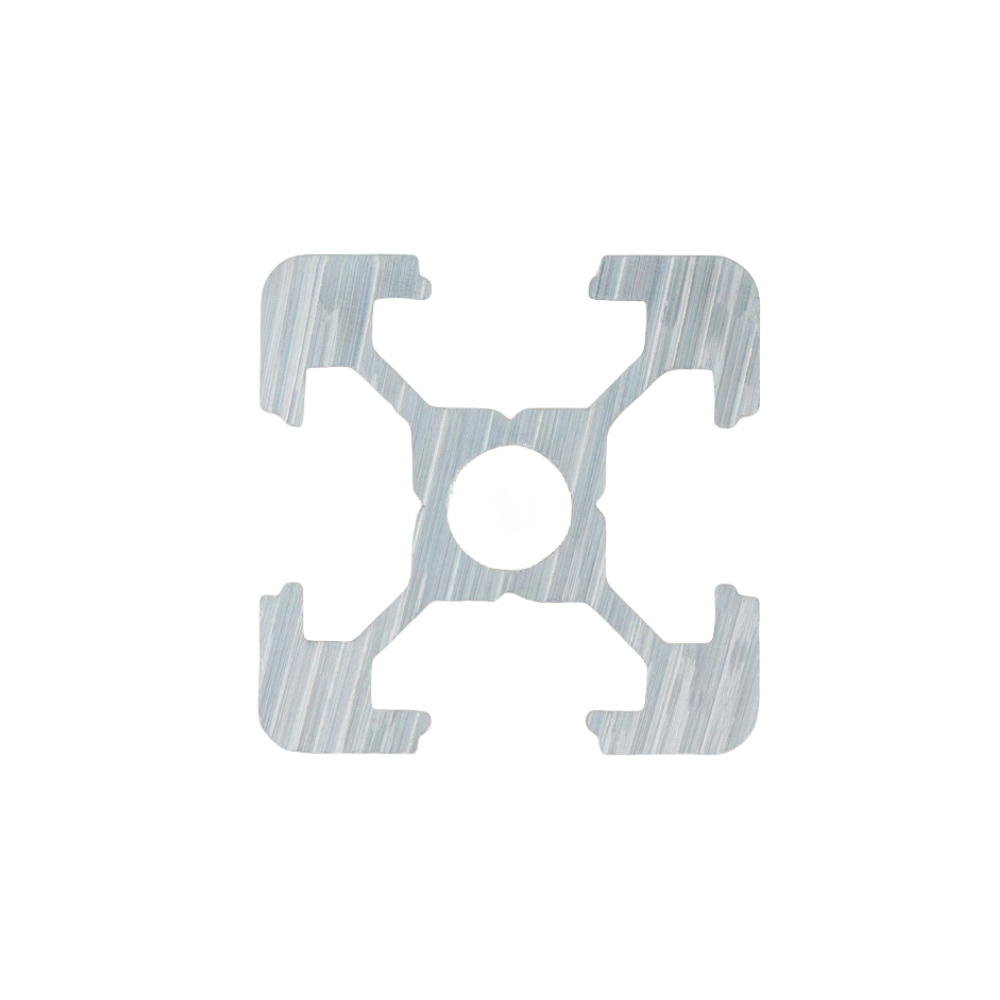

Il existe également différentes classes de poids pour les profilés en aluminium, généralement indiquées par une seule lettre. S signifie lourd, L léger et E ultra-léger. Par exemple, un profilé en aluminium 40x40E type I rainure 8 (ultra-léger) a un poids inférieur à celui d'un profilé en aluminium 40x40S (lourd) type I rainure 8. La différence est visible non seulement au niveau du poids, mais aussi optiquement, si l'on observe le profilé en coupe transversale.
L'anodisation est une méthode courante pour traiter les profilés en aluminium, dans laquelle le matériau forme une couche d'oxyde dans plusieurs bains, puis est scellé pour protéger la surface et améliorer la résistance à la corrosion. Une variante est l'anodisation noire, dans laquelle le matériau est teint en noir avant le scellage. Cette méthode est un peu plus chère que l'anodisation classique.
Le choix d'un système de profilés en aluminium spécifique est important, car chaque série n'est compatible qu'avec elle-même et avec certaines tailles de rainures. En comprenant les différentes caractéristiques et indications dans les noms des produits, la planification et la réalisation d'un projet avec des profilés en aluminium peuvent être facilitées.
