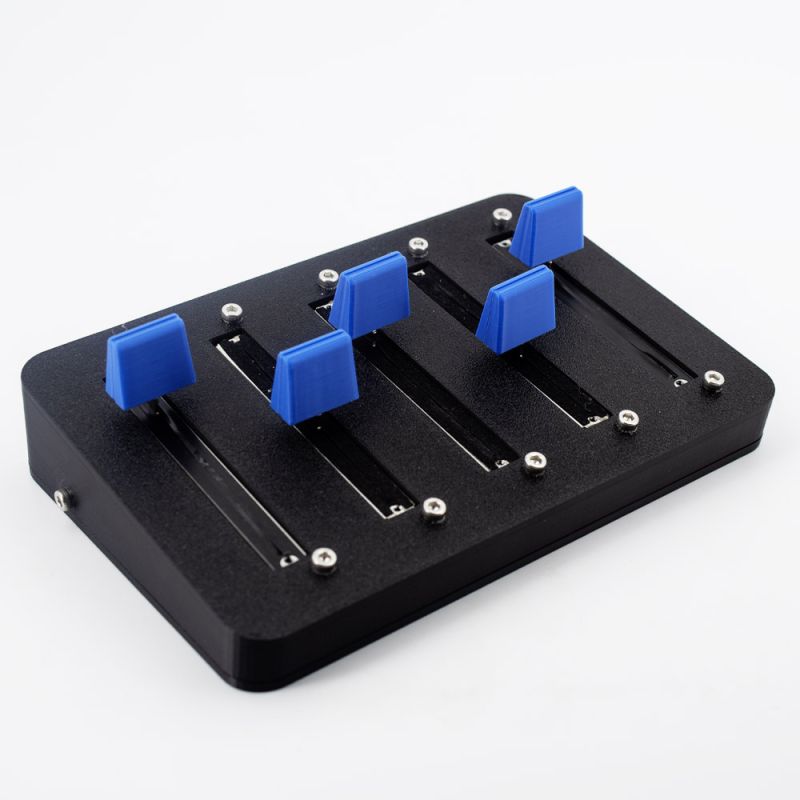

DIY Arduino Mixeur de volume
Qui ne connaît pas cette situation : vous êtes en train de jouer, d'écouter de la musique ou de streamer et vous souhaitez ajuster le niveau de volume d'une ou plusieurs applications... Avec ce projet open source, ce problème appartiendra bientôt au passé ! Nous vous montrons comment contrôler le volume de différentes applications sur votre PC Windows ou Linux à l'aide d'un Arduino et de plusieurs potentiomètres.
Qu'est-ce que DEEJ ?
DEEJ est un mixeur de volume matériel composé d'un contrôleur basé sur Arduino et d'une application. Avec DEEJ, vous pouvez connecter plusieurs potentiomètres à votre PC pour contrôler de manière intuitive et précise le volume des applications individuelles. Ainsi, vous avez à tout moment le contrôle sur votre environnement audio, sans avoir à quitter votre application actuelle.
Comment fonctionne DEEJ ?
Le fonctionnement est assez simple : l'Arduino est connecté aux potentiomètres et à votre PC, chargez le sketch sur votre Arduino, lancez l'application DEEJ et associez vos programmes aux différents potentiomètres. Vous pouvez ensuite contrôler le volume de vos applications avec les potentiomètres comme un DJ !
Que faut-il ?
- Carte Nano V3 compatible avec Arduino
- 5 potentiomètres coulissants
- 1x câble de connexion
- 1x fils dénudés
- 5x vis M3x10
- 7x vis M3x20
- Boîtier issu d'une Impression 3D -> STL (Un boîtier en carton ou en bois fonctionne aussi !)
- Logiciel DEEJ / Téléchargement 2
Disponible immédiatement
Disponible immédiatement
Disponible immédiatement
Contenu : 100 Stück (0,03 € / 1 Stück)
Disponible immédiatement
Contenu : 50 Stück (0,07 € / 1 Stück)

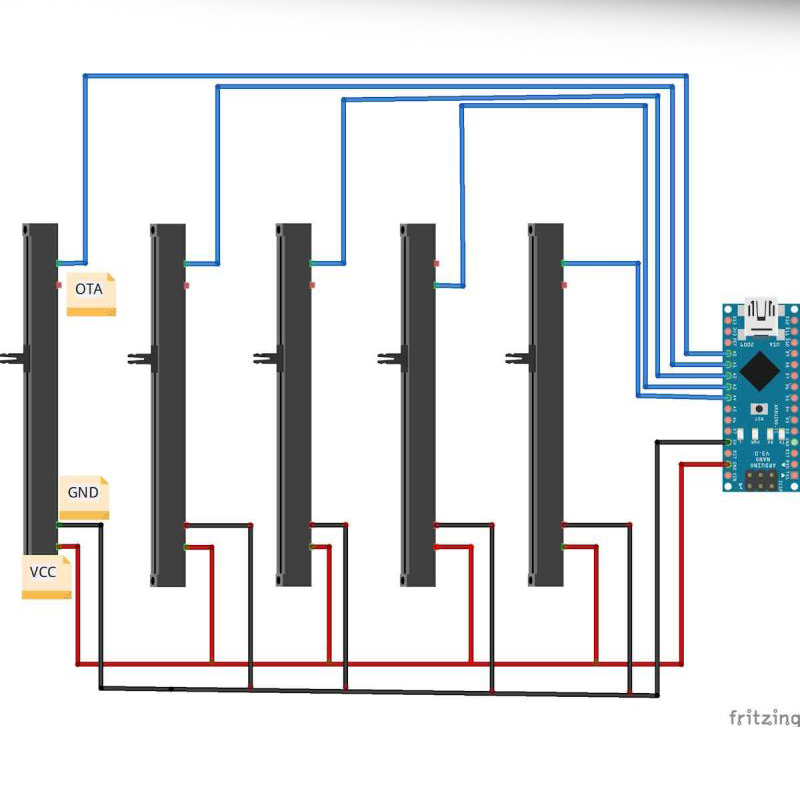

| Potentiomètre | Carte Nano |
| OTA1 | A0 |
|
OTA2 | A1 |
| OTA3 | A2 |
| OTA4 | A3 |
| OTA5 | A4 |
| GND | GND |
| VCC | 5V |

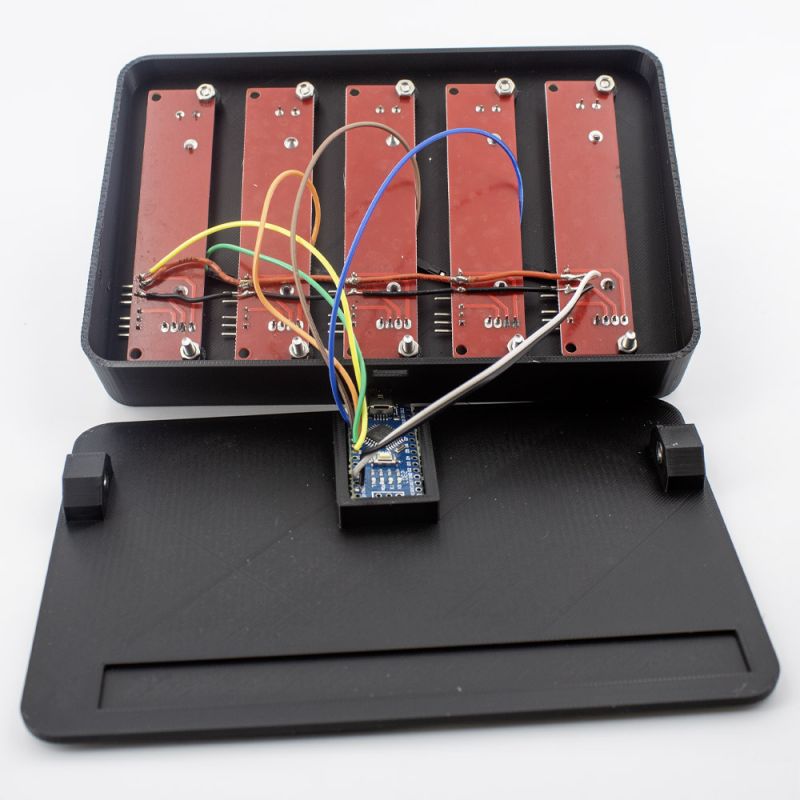

Guide de montage
- Branchez les câbles Dupont sur OTA (prise A) de tous les potentiomètres et montez-les dans le boîtier.
- Reliez VCC et GND de tous les potentiomètres. Soudez le câble au premier potentiomètre, puis pour les suivants, dénudez un morceau et soudez-le. J'ai utilisé des fils multibrins avec gaine en silicone, car ils se dénudent facilement et ne fondent pas lors de la soudure.

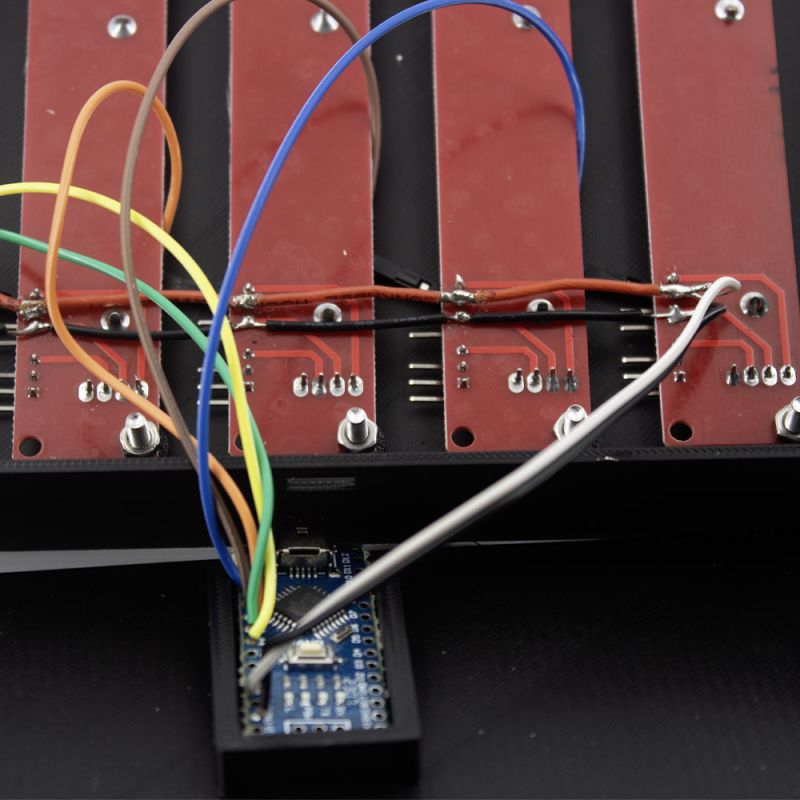

- Soudez les câbles des potentiomètres à la carte Nano.
- Connectez la carte Nano à l'ordinateur et téléchargez le croquis DEEJ.
Configuration

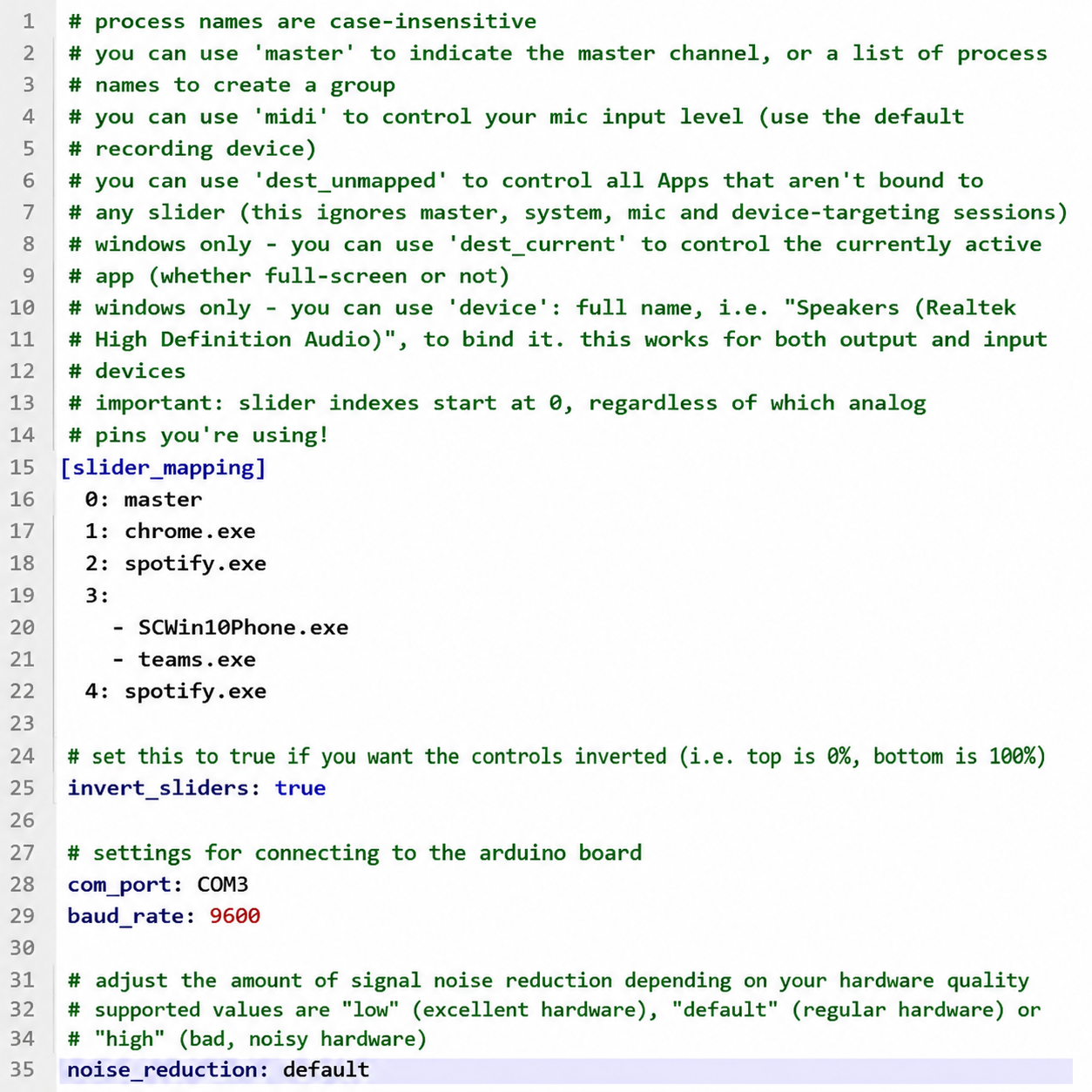

Ouvrez le fichier config.yaml avec un éditeur de texte et indiquez dans le mappage des curseurs les programmes souhaités. Vous pouvez également spécifier le volume système (Master) ou le nom complet d'un appareil (par exemple, haut-parleur ou microphone).
Ensuite, enregistrez le port COM de la carte Nano (que vous pouvez vérifier dans le Gestionnaire de périphériques ou dans l'IDE Arduino) et lancez le programme. Vous pouvez désormais contrôler le volume de vos applications sans stress !
