Raccorder une prise DC encastrable
Avec cet article, nous assurons l'alimentation électrique pour votre prochain projet et vous montrons comment raccorder une prise DC encastrable à trois broches !
Avec ce tutoriel, nous assurons l'alimentation électrique pour votre prochain projet et expliquons comment câbler une prise DC encastrable à trois broches !
En combinaison avec les alimentations yourDroid, la prise DC encastrable permet d'alimenter vos projets électroniques au choix en CC 5V, 9V et 12V.
Composant nécessaire

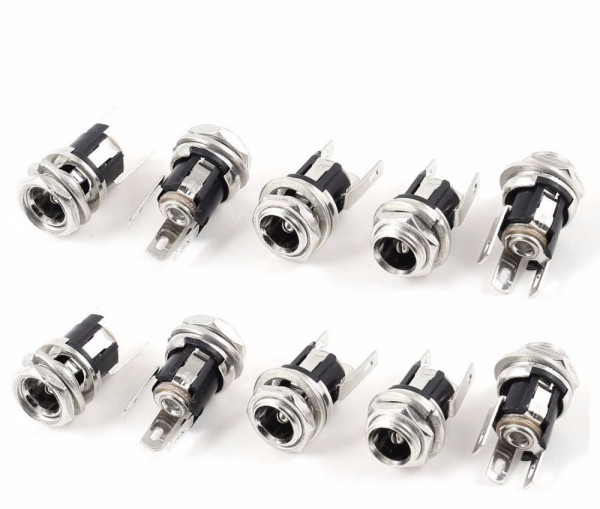

- 10x Prise encastrable DC
- Alimentation yourDroid 5 V / 12 V
Disponible immédiatement
Contenu : 10 Stück (0,22 € / 1 Stück)
Disponible immédiatement
Disponible immédiatement

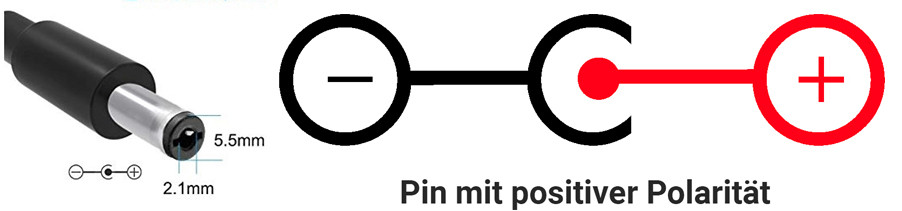

Polarité et connecteur DC
La prise accepte la même fiche creuse 5,5 x 2,1 mm qu'une carte Arduino UNO et Mega2560. Ces fiches creuses ou connecteurs basse tension sont utilisés pour divers appareils électroniques et conviennent à toutes les applications en basse tension. Le manchon extérieur de la fiche creuse est la borne négative. Le contact intérieur bien protégé est la borne positive, ce qui évite tout court-circuit si la fiche venait à glisser hors de la prise DC.

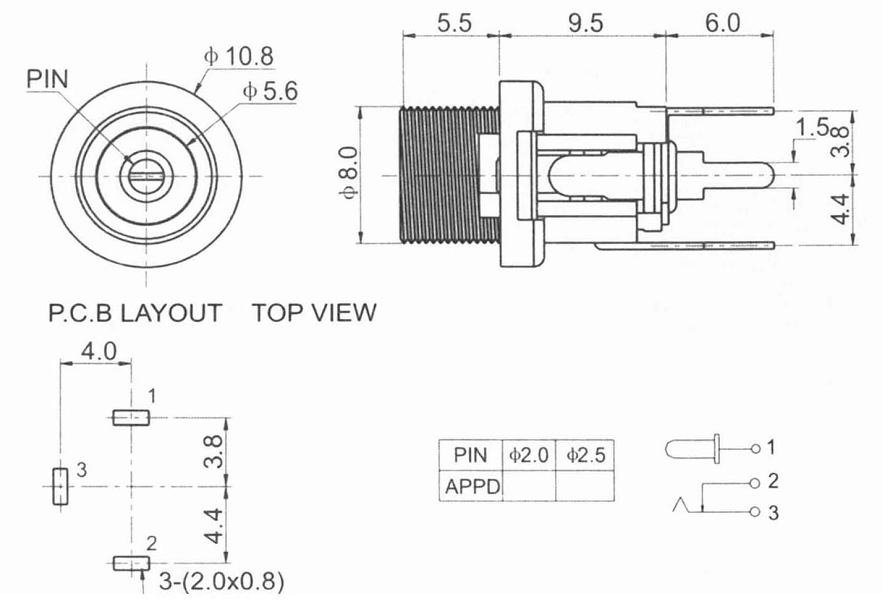

Dessin technique de la prise DC encastrable

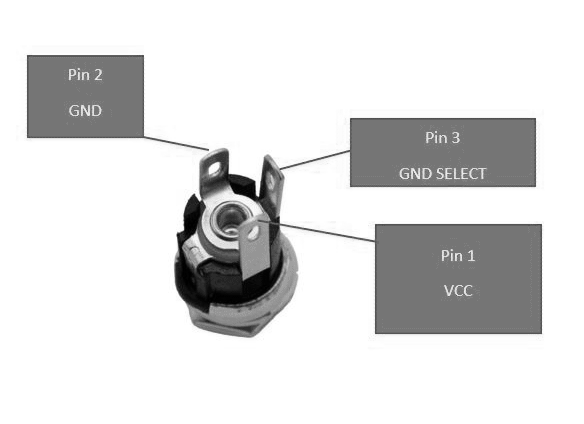

Brochage de la prise DC encastrable
Le dos de la prise DC encastrable comporte 3 broches à souder. En plus des pôles positif et négatif de la prise DC encastrable, il y a une troisième broche permettant de détecter si la fiche est branchée. Lorsque la fiche n'est pas insérée, les broches 3 et 2 (toutes deux GND) sont en court-circuit. Lorsque l'on insère la fiche, les broches 3 et 2 sont séparées.

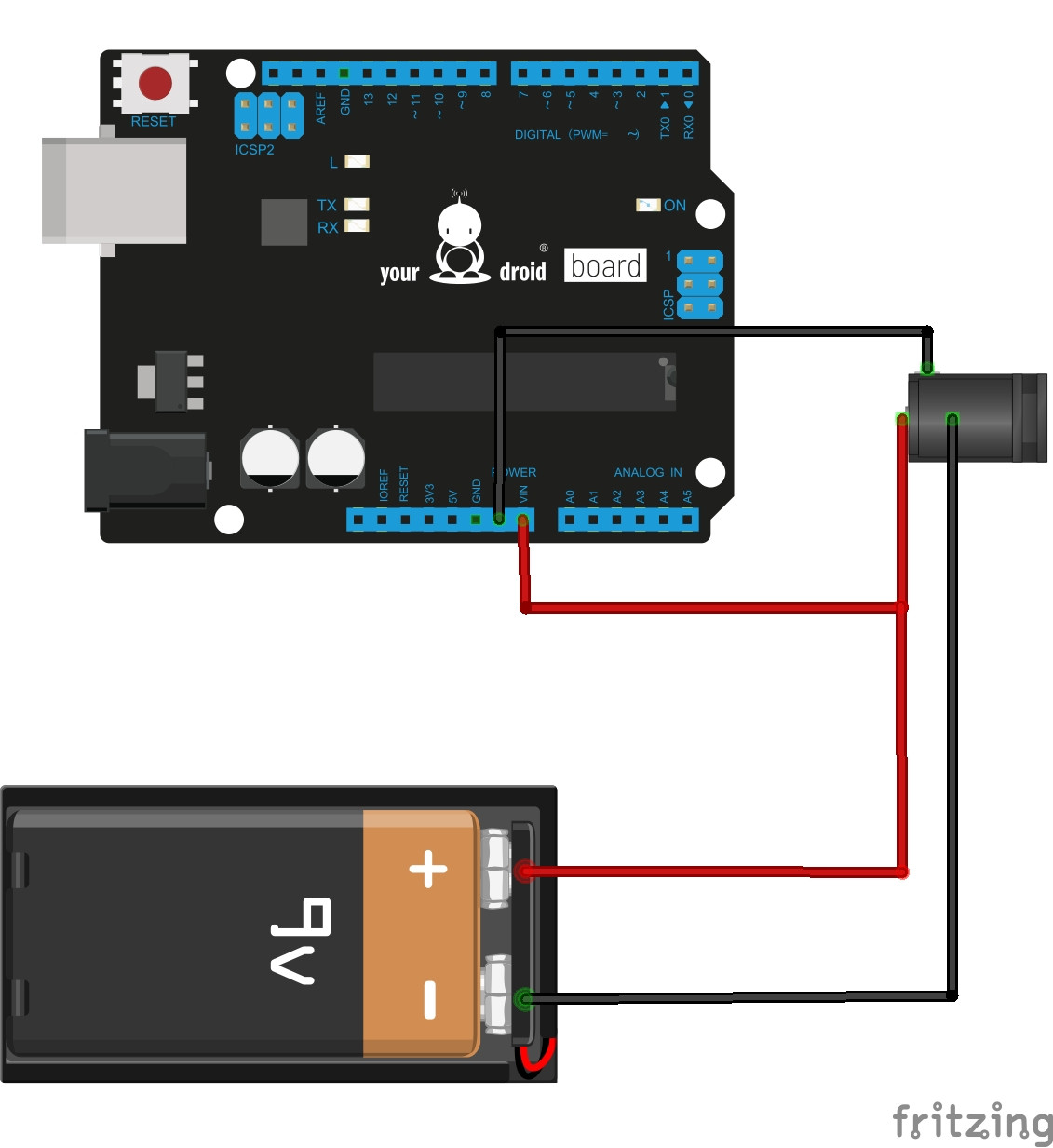

Grâce à cette troisième broche de la prise DC encastrable, les projets peuvent être connectés simultanément à deux alimentations différentes. Par exemple, via la prise DC avec une alimentation secteur, puis, dès que la fiche est retirée, via une batterie.

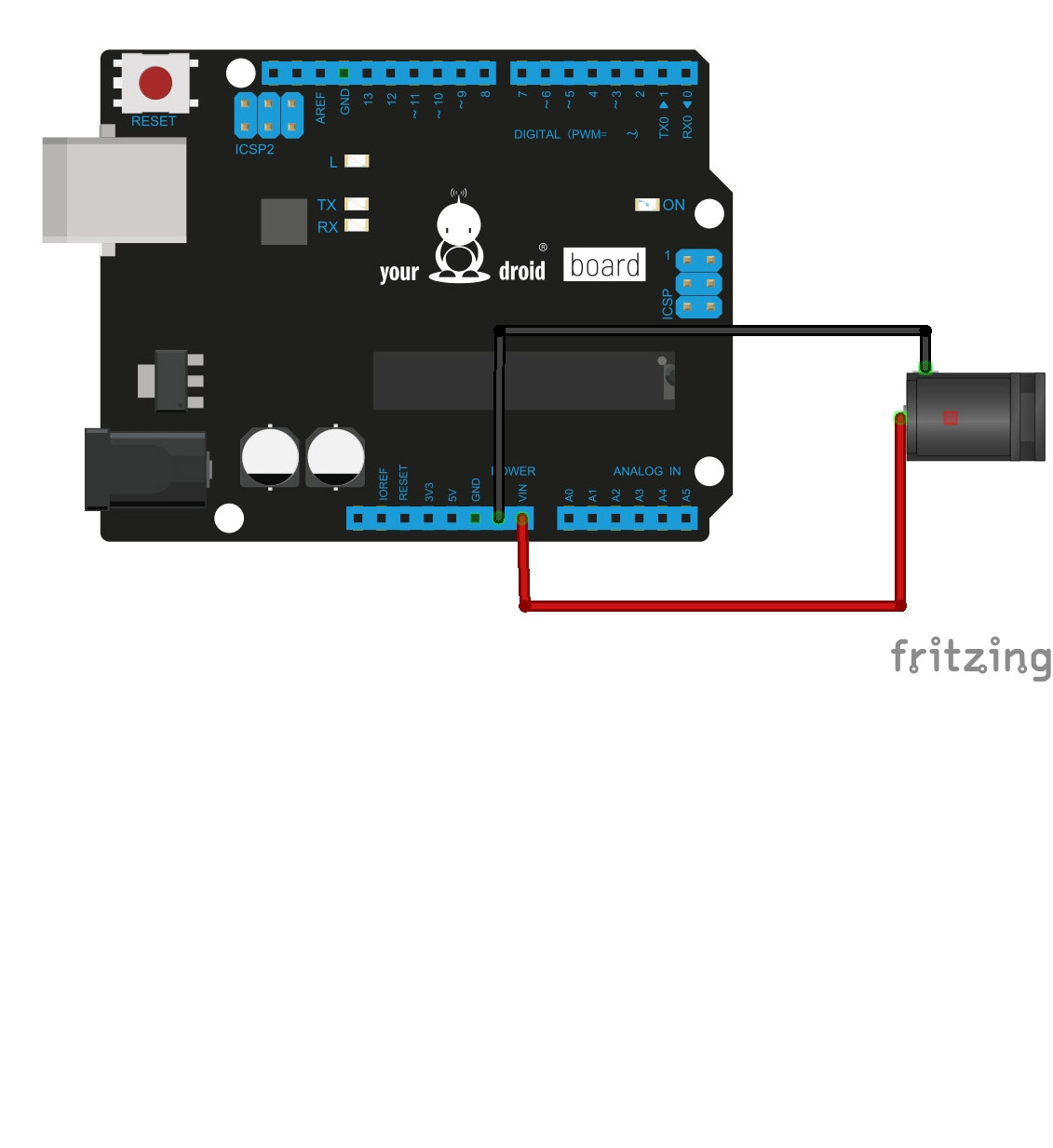

Schéma de connexion (exemples)
