Module relais 5V monovoie avec déclencheur à niveau bas
Avec ce module relais 5V monovoie avec déclencheur à niveau bas compact, vous pouvez commander simplement et en toute sécurité des appareils via un microcontrôleur comme Arduino, ESP32, ESP8266, Raspberry Pi ou d'autres systèmes logiques 5V. Le module est idéal pour commuter des appareils avec une charge allant jusqu'à 250V AC / 10A ou 30V DC / 10A et offre, grâce aux bornes à vis, une connexion sécurisée de la charge.

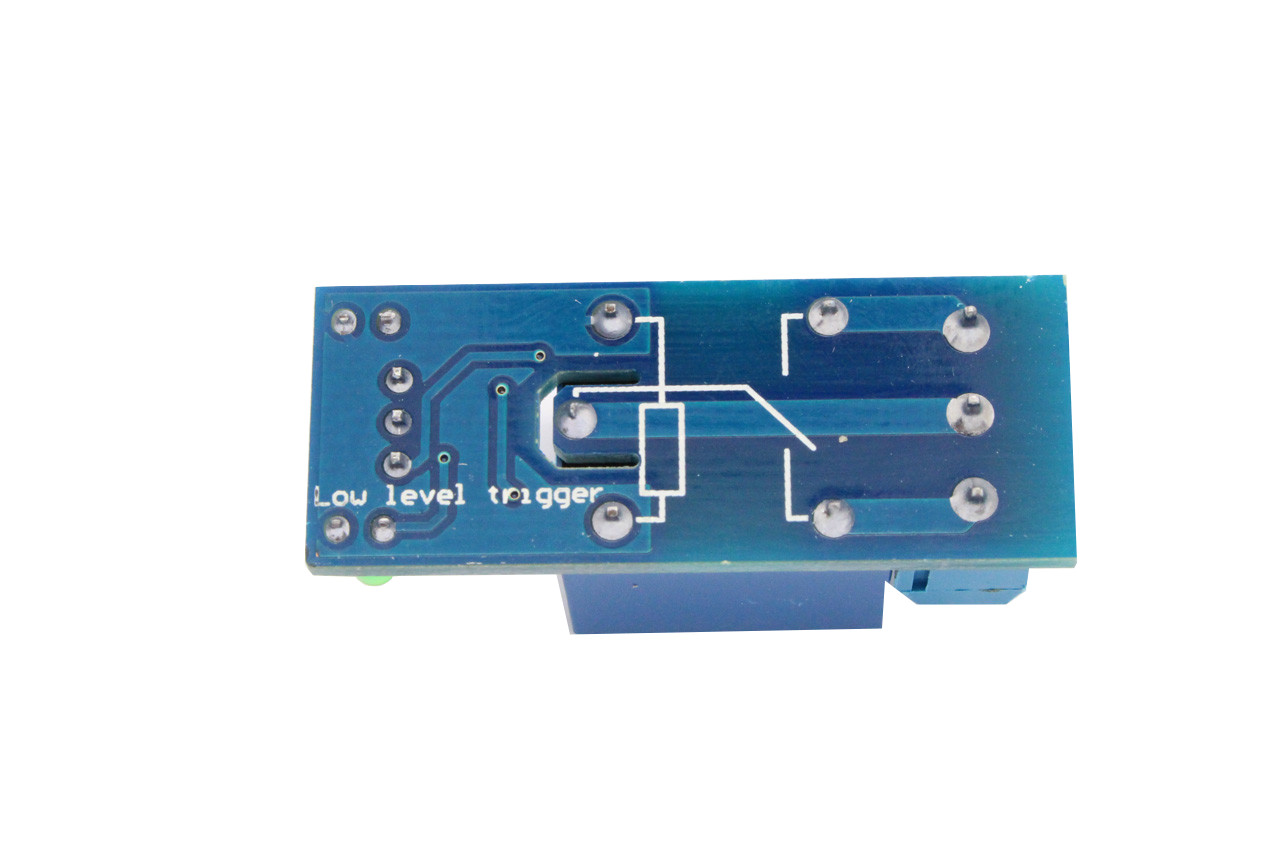

Déclencheur à niveau bas
Le relais est commandé par un déclencheur à niveau bas. Cela signifie :
- IN = LOW (0V) → relais s'enclenche (activé)
- IN = HIGH (5V) → relais se déclenche (désactivé)
Cette logique de commutation est souvent utilisée dans les projets Arduino et microcontrôleurs et convient particulièrement aux applications où le relais doit rester clairement désactivé lors de la mise sous tension du contrôleur.
Indicateurs d'état
Deux LEDs indiquent à tout moment l'état de fonctionnement :
- LED verte : tension d'alimentation présente
- LED rouge : relais activé

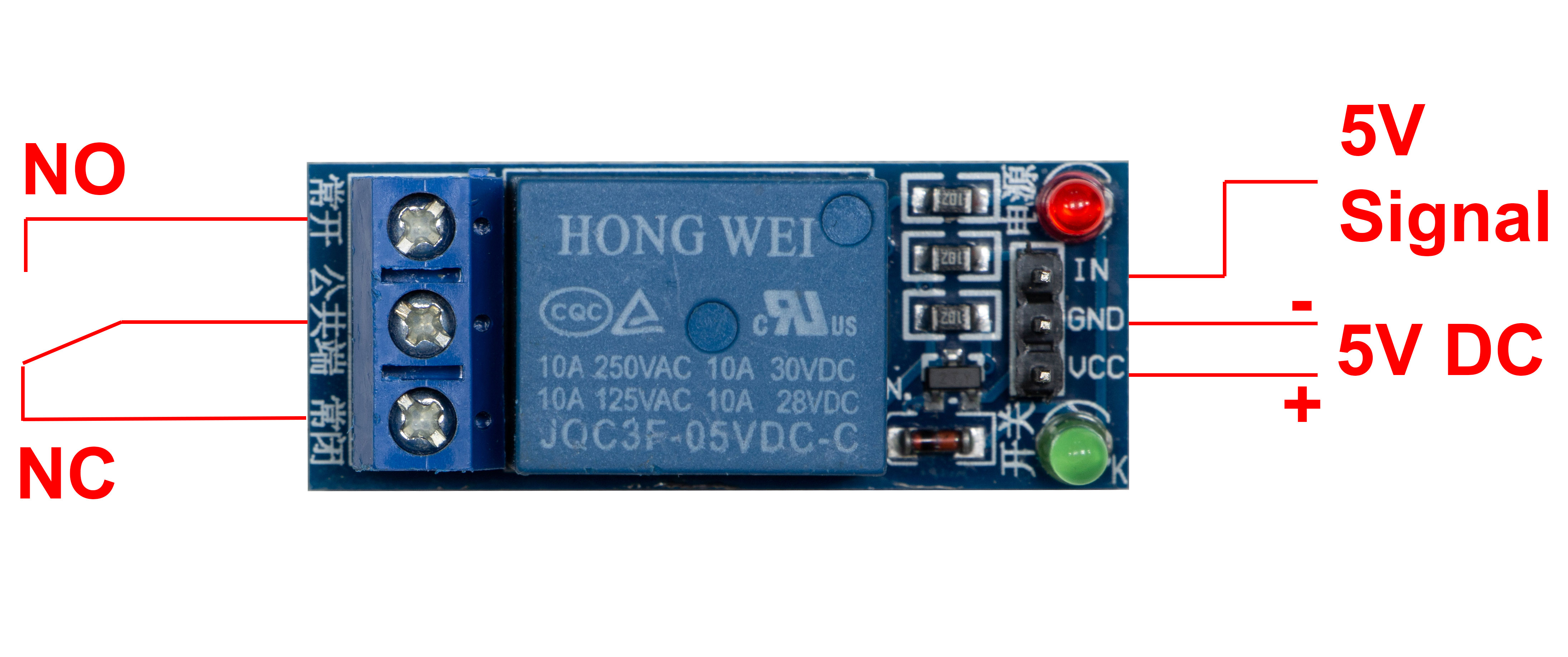

Connexion au Raspberry Pi
Étant donné que les broches GPIO du Raspberry Pi fonctionnent uniquement avec 3,3V, il est recommandé de :
- VCC connecté à 5V.
- Insérer une résistance de 1 kΩ entre GPIO et IN.
Cela protège la sortie GPIO et permet une commande fiable.
Domaines d'application
Le module relais convient par exemple pour commuter :
- L'éclairage
- Des ventilateurs
- Des pompes
- Des électrovannes
- Des moteurs (dans la limite de la puissance de commutation admissible)
- Des systèmes d'alarme
- Des projets domotiques
- Des automatisations avec Arduino ou Raspberry Pi
Détails
- Tension de fonctionnement : 5V DC
- Déclencheur : niveau bas (actif LOW)
- Courant de commande : 15–20 mA
- Puissance de commutation : 250V AC / 10A
- Puissance de commutation : 30V DC / 10A
- Connexion de la charge via des bornes à vis stables
- Compatible avec Arduino, ESP32, ESP8266, Raspberry Pi, AVR, PIC, ARM, MSP430, 8051 ainsi que d'autres microcontrôleurs et logiques TTL
Contenu de la livraison
- 1x module relais 5V monovoie avec déclencheur à niveau bas, entièrement monté
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Fichiers
| Charge de commutation: | AC250V 10A et DC30V 10A |
|---|---|
| Consommation (A): | 15-20mA |
| Consommation électrique: | 15-20 mA |
| Tension (V): | 5 |
