Pilote de moteur pas à pas Bigtreetech TMC2209 pour imprimantes 3D et machines CNC

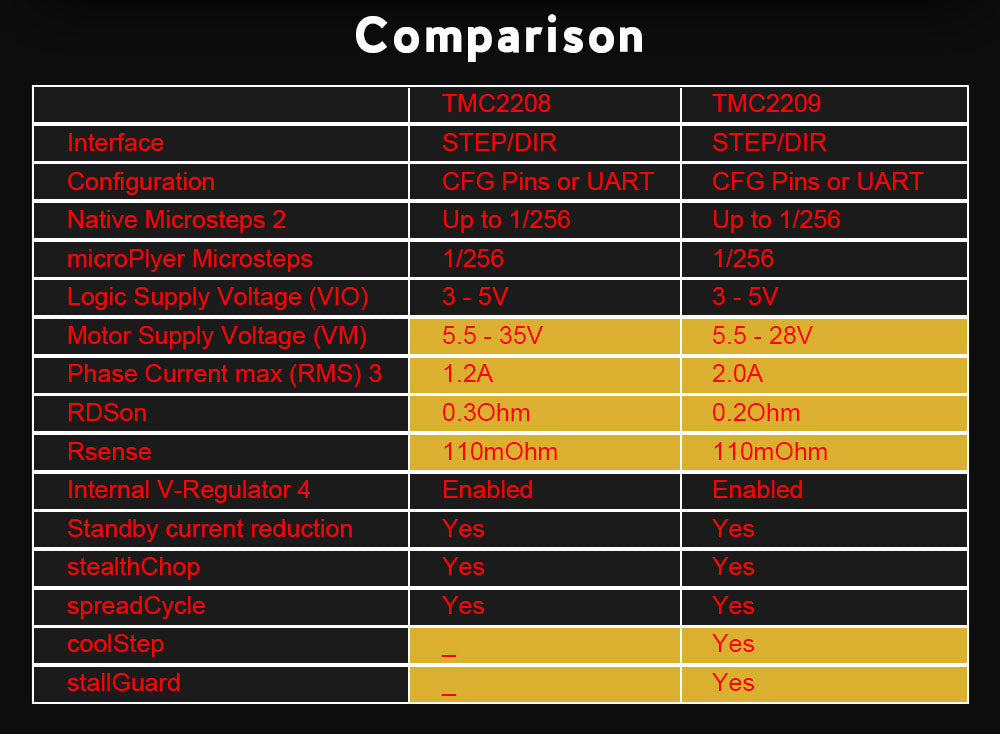

Les pilotes de moteur pas à pas TMC2209 compatibles Pololu sont une évolution des TMC2208. Ils prennent en charge, comme leurs prédécesseurs, le mode StealthChop2, qui fonctionne encore plus silencieusement et efficacement.
Grâce à la technologie StallGuard4, le homing sans capteur est pris en charge via le mode UART, ce qui permet de remplacer les fins de course sur l'imprimante 3D.
La configuration en mode SpreadCycle pour une dynamique et un couple particulièrement élevés s'effectue via l'interface UART. De plus, la conductivité thermique des TMC2209 a été fortement améliorée, permettant une puissance accrue avec moins de refroidissement.
Avec jusqu'à 1/256 micro-pas, vous obtenez une très haute précision, ce qui rend les TMC2209 particulièrement adaptés aux imprimantes 3D et machines CNC avec moteurs Nema 17 jusqu'à 2A par phase.
Modification par rapport à la V1.2 : MOSFET amélioré intégré pour mieux protéger la carte.
Attention : Veuillez respecter la configuration des broches ! Un branchement incorrect détruit la carte et le pilote !
Détails
- Fabricant : BIGTREETECH
- Tension de fonctionnement : 4,75 - 28V
- Tension logique : 3V - 5V
- Courant de fonctionnement : jusqu'à 2A par phase
- Pas : jusqu'à 1/256 micro-pas

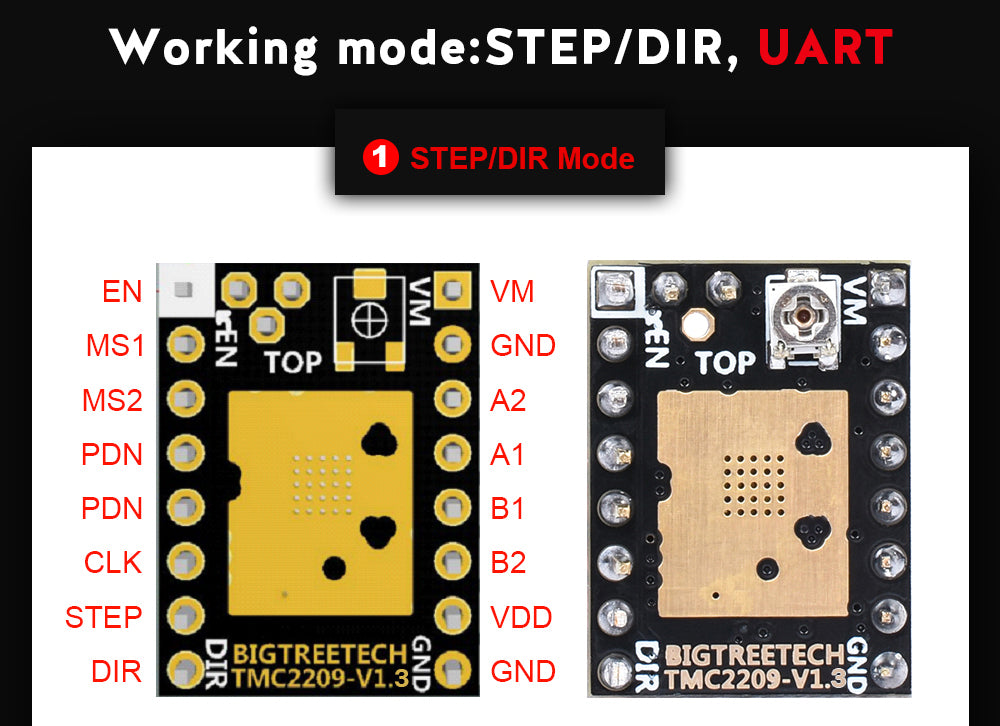

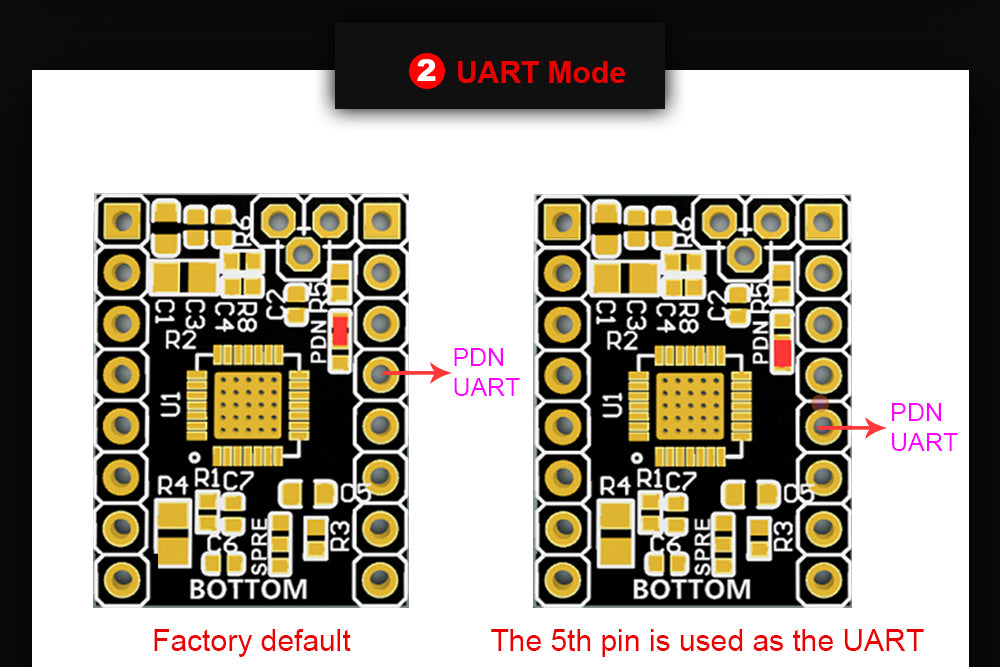

- Configuration via broches CFG et interface UART
- Mode StealthChop2 - très silencieux (réglage par défaut)
- Mode SpreadCycle - pour une dynamique et un couple élevés (activable via UART)
- Interface Step/Dir avec fonction de micro-pas (interpolation jusqu'à 256 micro-pas)
- StallGuard4 - Détection sans capteur de la charge du moteur
- CoolStep - Limitation du courant pour un fonctionnement économique
- Compatible avec StepStick et Pololu A4988
Contenu de la livraison

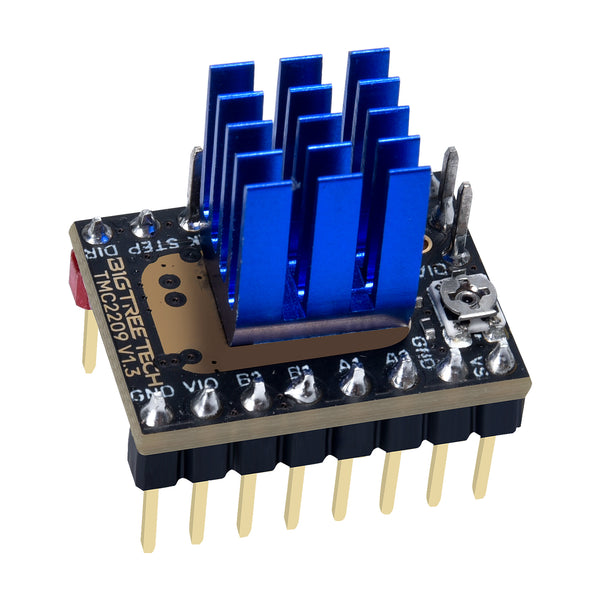

- 5x pilote de moteur pas à pas Bigtreetech TMC2209 V1.3
- 5x dissipateur thermique
Responsable au sens du GPSR: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken, info@makermind.fr
Fichiers
| Compatibilité modèle: | Universel |
|---|---|
| Configuration: | Step/Dir, UART |
| Courant moteur (max. par phase): | 2 A |
| Courant moteur (pic): | 2.8 A |
| Micro-pas (max): | 1/256 |
| Tension de fonctionnement: | 4.75-28V |
| Tension logique: | 3.3-5V |
| Type de produit: | Pilote de moteur pas à pas |
BIGTREETECH
Bigtreetech Technology co. Ltd. est une entreprise high-tech fondée en 2014 et basée à Shenzhen, en Chine. Elle est spécialisée dans le développement et la fabrication d’imprimantes 3D et d’accessoires. L’entreprise possède deux marques : BIGTREETECH et BIQU.
La gamme de Bigtreetech ne comprend pas seulement des imprimantes 3D complètes comme la BIQU B1, mais aussi de l’électronique haut de gamme pour l’Impression 3D. Avec le SKR 1.4, Bigtreetech a connu un succès majeur grâce à l’une des cartes mères les plus populaires pour imprimantes 3D. Équipée d’un processeur 32 bits performant, la SKR 1.4 a dépassé les cartes 8 bits plus lentes et a indirectement poussé les autres fabricants à suivre. Au lieu de se reposer sur ce succès, Bigtreetech a continué à développer activement des écrans, modules, capteurs et pilotes de moteurs pas à pas TMC compatibles avec les cartes mères BIGTREETECH.
Les cartes mères pour imprimantes 3D de Bigtreetech sont constamment améliorées et sont désormais vendues dans plus de 100 pays à travers le monde. Avec des cartes actuelles comme l’Octopus, spécialement conçue pour les imprimantes 3D haute performance comme la VORON 2.4, BIGTREETECH se place aujourd’hui à la pointe de l’industrie des cartes mères pour imprimantes 3D.
