Disponible immédiatement

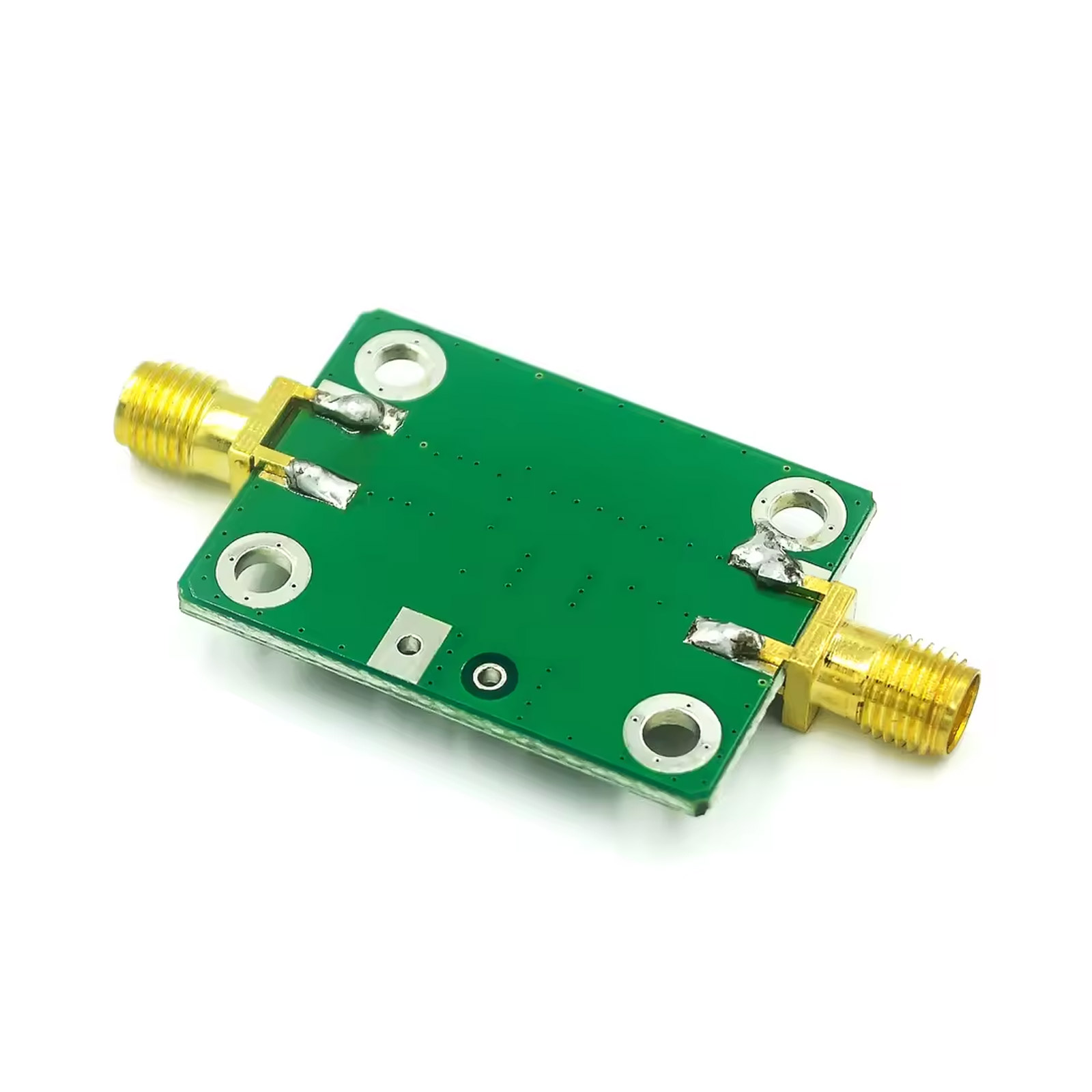

Cet amplificateur RF large bande compact (LNA Low-Noise) offre une amplification puissante pouvant atteindre 32 dB dans la plage de fréquences de 0,1 MHz à 2000 MHz. Idéal pour les frontaux de réception dans les SDR, radios FM, récepteurs ondes courtes ou systèmes de télécommande, il améliore significativement la qualité du signal et augmente la portée.
L'amplificateur peut être utilisé comme préamplificateur réglable avec une tension d'alimentation variable (6–12 V CC) – par exemple pour un contrôle automatique de gain (AGC) dans les applications haute fréquence. Grâce à son faible facteur de bruit et sa haute linéarité, ce LNA est le choix parfait pour les applications de réception sensibles, aussi bien pour les amateurs que pour les professionnels.
Remarques
- Stabilité optimale de l'amplification pour des tensions comprises entre 8 et 12 V
- À 12 V de tension d'alimentation, l'amplification maximale de 32,5 dB est atteinte
- Adaptation des condensateurs possible pour des fréquences < 100 kHz (par ex. 10 µF pour 5 kHz)
Détails
- Plage de fréquences : 0,1 MHz – 2000 MHz
- Amplification (Gain) :
- 0,1 MHz : 32 dB
- 500 MHz : 31 dB
- 1000 MHz : 29 dB
- 1500 MHz : 25 dB
- 2000 MHz : 20 dB
- Puissance de sortie max. : +10 dBm (10 mW)
- Tension d'alimentation : 6–12 V CC
- Impédance du système : 50 Ohm
- Consommation de courant : Dépend de la tension (typiquement < 60 mA)
- Dimensions : 25 × 52 mm
- Diamètre de connexion : 5 mm
- Valeurs des condensateurs (entrée/sortie) : Standard 0,1 µF – adaptable pour d'autres plages de fréquences
- Dépendance du gain : L'amplification augmente avec la tension (idéal pour les applications AGC)
Contenu de la livraison
- 1x Module tel qu'illustré
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
