BTT BIQU Octopus - la carte haut de gamme pour changeur d'outils, multi-extrudeuses et polyvalence maximale

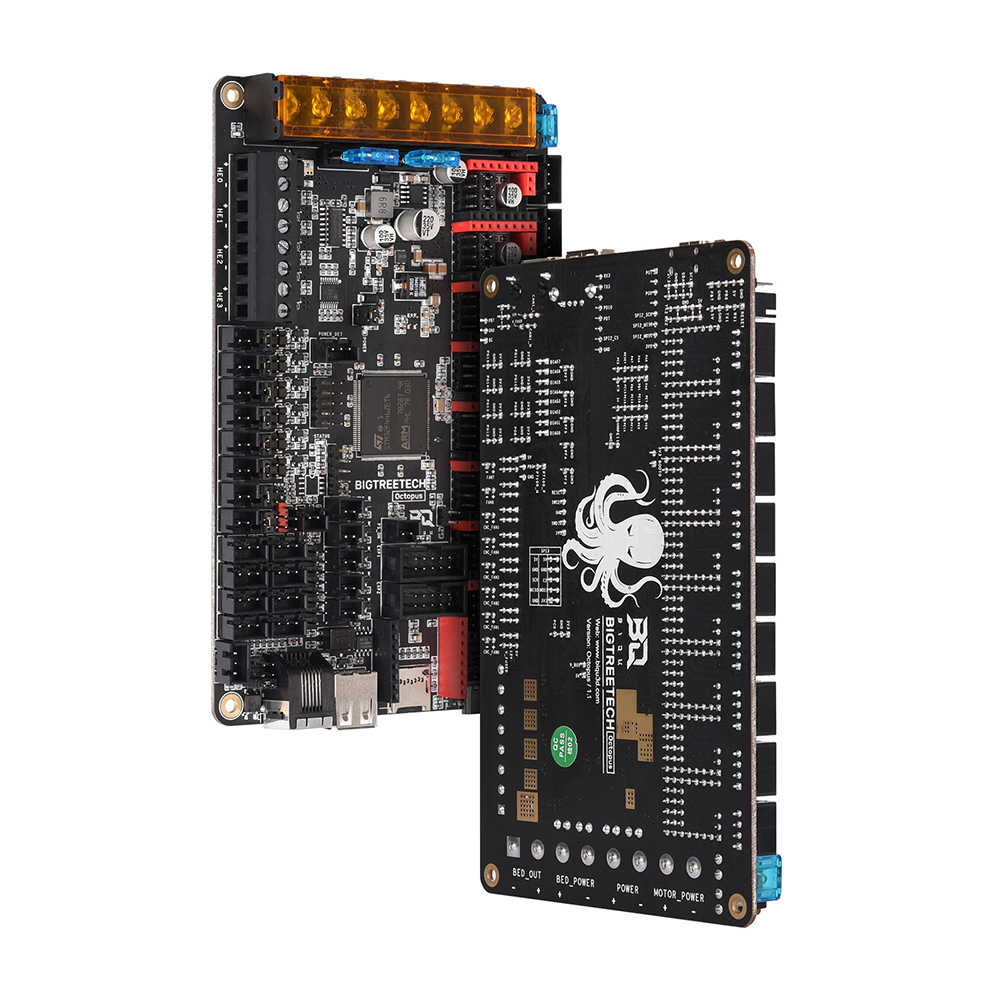

La carte mère Bigtreetech Octopus est une carte mère pour imprimante 3D dotée d'un équipement puissant. Son nom vient des 8 emplacements pour pilotes de moteurs pas à pas, capables de contrôler jusqu'à 9 moteurs pas à pas.
La carte mère BTT BIQU Octopus utilise un processeur 32 bits ARM Cortex-M4 STM32F407ZE à 180 MHz. Elle prend en charge nativement les firmwares open source Klipper et Marlin. Grâce à ses nombreuses fonctionnalités, elle est idéale pour l'imprimante 3D Voron 2.4.
Les nombreuses connexions pour moteurs conviennent particulièrement aux changeurs d'outils avec plusieurs têtes d'impression, graveurs laser et fraiseuses CNC, comme ceux que l'on trouve sur les appareils tout-en-un. Jusqu'à quatre Hotends pour multi-extrudeuses avec impression multicolore peuvent également être connectés simultanément.
En plus de trois alimentations électriques séparées avec des MOSFET de haute qualité pour les moteurs, les plateaux chauffants et les Hotends, la carte offre toutes les connexions imaginables pour une utilisation optimale.
Un Raspberry Pi peut être connecté en série via une connexion USB émulée ou directement via UART à partir de n'importe quelle broche.
La configuration du firmware se fait facilement via la carte SD.
Détails
- Fabricant : Bigtreetech
- Dimensions : 160x100 mm
- Trous de montage : 150x90 mm
-
Pilotes de pas compatibles : SPI, UART, STEP/DIR
Écrans compatibles :
- Tous les écrans TFT et LCD Bigtreetech
- Affichage LCD (LCD12864, LCD2004, etc.)
- Écrans tactiles TFT
Connexions pour ventilateurs :
6 x ventilateurs PWM contrôlables 2 x ventilateurs always-on 3 x tensions réglables pour les ventilateurs (5V, 12V et 24V)Autres interfaces :
8 x connexions pour pilotes de pas Interface Raspberry Pi CAN BUS, SPI et I2C pour extensions Connecteur USB-C Axe Z double 4 x connexions pour Hotend LED RGB Interface WiFi pour modules basés sur ESP8266 BL-Touch et autres mises à niveau de nivellement automatiqueAutres fonctionnalités :
TMC Stallguard pour homing sans capteur Connexions de thermistances protégées EEPROM intégrée MOSFET haute performance Prise en charge de l'arrêt automatique après impression et de la reprise d'impressionContenu de la livraison

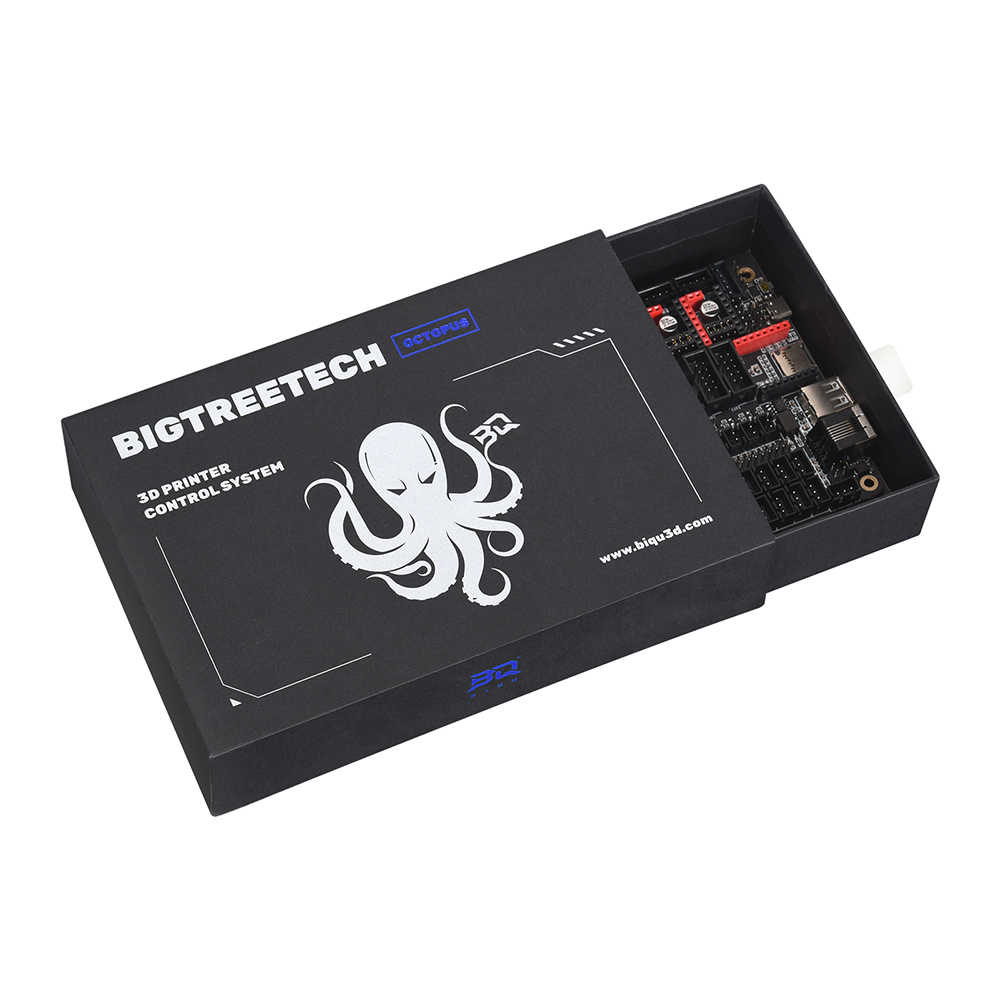

- 1x carte mère BTT BIQU Octopus
- 1x câble USB
- 1x cavaliers
Responsable au sens du GPSR: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken, info@makermind.fr
Fichiers
| CPU: | 32 bits |
|---|---|
| Compatibilité modèle: | Universel |
| Connecteurs moteur: | 7 |
| Diamètre du filament: | Universel |
| Fréquence d'horloge: | 180 Mhz |
| Matériau: | Universel |
| Nombre d'extrudeuses: | 4 |
| Pilote de moteur pas à pas: | Pas de |
| Type de produit: | carte mère d'imprimante 3D |
BIGTREETECH
Bigtreetech Technology co. Ltd. est une entreprise high-tech fondée en 2014 et basée à Shenzhen, en Chine. Elle est spécialisée dans le développement et la fabrication d’imprimantes 3D et d’accessoires. L’entreprise possède deux marques : BIGTREETECH et BIQU.
La gamme de Bigtreetech ne comprend pas seulement des imprimantes 3D complètes comme la BIQU B1, mais aussi de l’électronique haut de gamme pour l’Impression 3D. Avec le SKR 1.4, Bigtreetech a connu un succès majeur grâce à l’une des cartes mères les plus populaires pour imprimantes 3D. Équipée d’un processeur 32 bits performant, la SKR 1.4 a dépassé les cartes 8 bits plus lentes et a indirectement poussé les autres fabricants à suivre. Au lieu de se reposer sur ce succès, Bigtreetech a continué à développer activement des écrans, modules, capteurs et pilotes de moteurs pas à pas TMC compatibles avec les cartes mères BIGTREETECH.
Les cartes mères pour imprimantes 3D de Bigtreetech sont constamment améliorées et sont désormais vendues dans plus de 100 pays à travers le monde. Avec des cartes actuelles comme l’Octopus, spécialement conçue pour les imprimantes 3D haute performance comme la VORON 2.4, BIGTREETECH se place aujourd’hui à la pointe de l’industrie des cartes mères pour imprimantes 3D.
S'inscrire
1 Évaluation
25 mai 2022 14:33
Super carte avec interface USB originale
À l'exception de l'installation du pilote USB nécessaire pour Windows, qui n'est pas documentée, la carte a pleinement répondu à mes attentes. Le fonctionnement avec TMC2209 UART et stallguard a fonctionné immédiatement.
