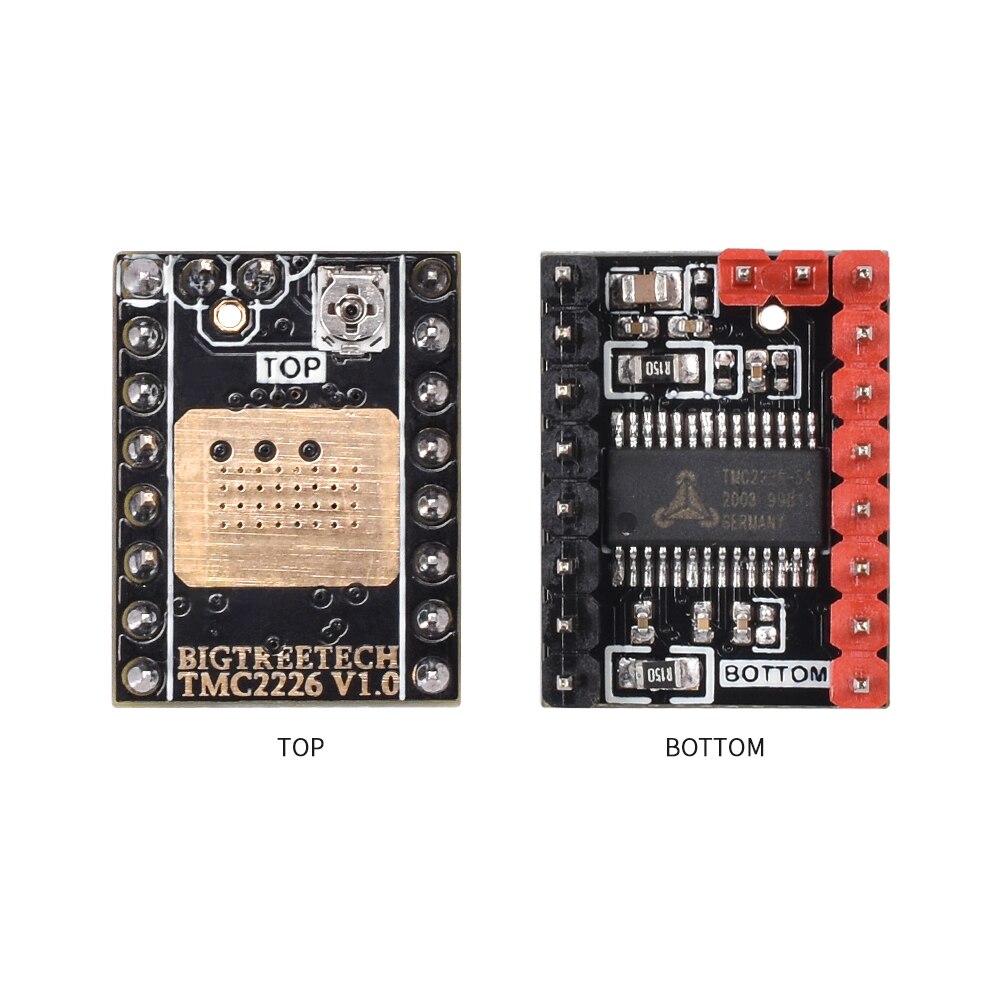

Bigtreetech TMC2226 V1.0 pilote de moteur pas à pas pour imprimantes 3D et machines CNC
Les pilotes de moteur pas à pas TMC2226 compatibles Pololu sont une évolution des TMC2209. Ils prennent en charge, comme leurs prédécesseurs, le mode StealthChop2, qui fonctionne encore plus silencieusement et efficacement.
La configuration en mode SpreadCycle pour une dynamique et un couple particulièrement élevés s'effectue via l'interface UART. Grâce au nouveau boîtier HTSSOP, la conductivité thermique a été à nouveau fortement améliorée, permettant ainsi une puissance bien supérieure avec moins de refroidissement.
Avec jusqu'à 1/256 micro-pas, vous obtenez une très haute précision, ce qui rend les TMC2226 particulièrement adaptés aux imprimantes 3D et machines CNC avec des moteurs Nema 17 jusqu'à 2 A par phase (2,8 A en crête).
Les pilotes de moteur pas à pas peuvent être utilisés en mode Step/Dir et en mode UART (recommandé).
Attention : Veuillez respecter la configuration des broches ! Un branchement incorrect détruit la carte et le pilote !
Détails
- Fabricant : Bigtreetech
- Tension de fonctionnement : 4,75 - 29 V
- Tension logique : 3,3 V - 5 V
- Courant du moteur : jusqu'à 2 A par phase
- Courant du moteur (crête) : 2,8 A
- Micro-pas : jusqu'à 1/256
- Configuration via interface Step/Dir et UART
- Mode StealthChop2 - très silencieux (réglage par défaut)
- Mode SpreadCycle - pour une dynamique et un couple élevés (activable via UART)
- Interface Step/Dir avec fonction de micro-pas (interpolation jusqu'à 256 micro-pas)
- Compatible avec StepStick et Pololu A4988
- Dimensions : env. 20,32 mm x 15,24 mm
Contenu de la livraison
- 1x Bigtreetech TMC2226 pilote de moteur pas à pas
- 1x dissipateur thermique
Responsable au sens du GPSR: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken, info@makermind.fr
Fichiers
| Compatibilité modèle: | Universel |
|---|---|
| Configuration: | Step/Dir, UART |
| Courant moteur (max. par phase): | 2 A |
| Courant moteur (pic): | 2.8 A |
| Micro-pas (max): | 1/256 |
| Tension de fonctionnement: | 4.75V - 29V |
| Tension logique: | 3.3-5V |
| Type de produit: | Pilote de moteur pas à pas |
BIGTREETECH
Bigtreetech Technology co. Ltd. est une entreprise high-tech fondée en 2014 et basée à Shenzhen, en Chine. Elle est spécialisée dans le développement et la fabrication d’imprimantes 3D et d’accessoires. L’entreprise possède deux marques : BIGTREETECH et BIQU.
La gamme de Bigtreetech ne comprend pas seulement des imprimantes 3D complètes comme la BIQU B1, mais aussi de l’électronique haut de gamme pour l’Impression 3D. Avec le SKR 1.4, Bigtreetech a connu un succès majeur grâce à l’une des cartes mères les plus populaires pour imprimantes 3D. Équipée d’un processeur 32 bits performant, la SKR 1.4 a dépassé les cartes 8 bits plus lentes et a indirectement poussé les autres fabricants à suivre. Au lieu de se reposer sur ce succès, Bigtreetech a continué à développer activement des écrans, modules, capteurs et pilotes de moteurs pas à pas TMC compatibles avec les cartes mères BIGTREETECH.
Les cartes mères pour imprimantes 3D de Bigtreetech sont constamment améliorées et sont désormais vendues dans plus de 100 pays à travers le monde. Avec des cartes actuelles comme l’Octopus, spécialement conçue pour les imprimantes 3D haute performance comme la VORON 2.4, BIGTREETECH se place aujourd’hui à la pointe de l’industrie des cartes mères pour imprimantes 3D.
