| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
6,59 €
|
| Jusqu'à 19 |
6,29 €
-4,55 %
|
| A partir de 20 |
6,05 €
-8,19 %
|
Disponible immédiatement

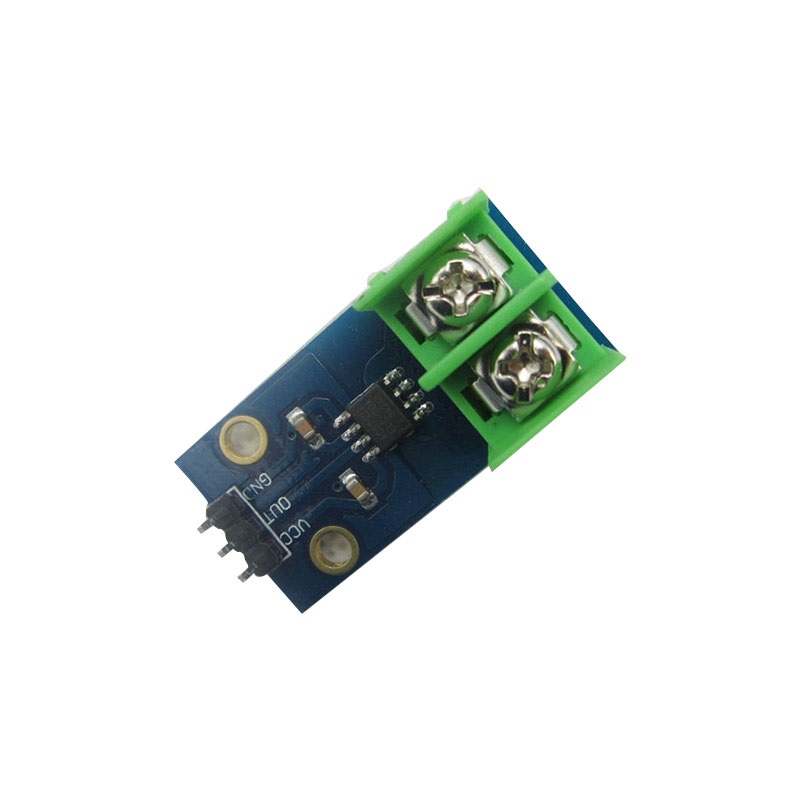

Capteur de courant jusqu'à 20A pour Arduino et Raspberry Pi. Idéal pour les projets électroniques DIY.
Ce module mesure le courant jusqu'à 20A, correspondant à une sortie analogique de 100 mV / A. La borne à vis n'est pas soudée pour une plus grande flexibilité.
À 0 A, l'entrée analogique de l'Arduino fournit la valeur 473. Avec un programme simple, Vous pouvez déterminer facilement une indication précise pour les courants + et - dans les deux sens à l'aide de la formule "mA = (valeur-473)*52,5".
Détails
- Puce : ACS712ELCTR-20A
- Courant maximal : 20A
- Tension de fonctionnement : 5V
Contenu de la livraison
- 1x capteur de courant 20A ACS712ELCTR-20A
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
| Type de produit: | Capteur de courant/tension |
|---|
S'inscrire
2 Évaluations
27 février 2024 11:00
Livraison très ponctuelle, malheureusement un peu chère !!
...
Texte original
Lieferung sehr pünktlich, leider etwas teuer!!
...
6 janvier 2024 16:52
Produit très bon !
+ Malgré le fait que j'en ai commandé entre autres deux pièces entre Noël et le Nouvel An (28.12.), la livraison a été effectuée en un clin d'œil le samedi 30.12.2023 à 13:59 dans ma boîte aux lettres.
- Les quatre trous sur la carte ne peuvent pas être utilisés par un mortel normal. Il faut probablement être horloger avec l'équipement correspondant. Je me suis usiné un support avec lequel je peux fixer cet appareil sur un rail DIN.
++ Cet appareil peut faire plus que ce qui est indiqué !! Il mesure sans problème avec précision également les courants négatifs !! Par exemple, s'il s'agit de savoir si une batterie est chargée ou déchargée.
À 0 A, l'entrée analogique de l'Arduino fournit la valeur 473.
(Comme vous le savez probablement : plage de valeurs de 0 à 1023)
Actuellement, je n'ai sous la main que des charges qui laissent passer des courants entre 250 mA et 3,5 A, mais avec un programme très simple
" mA = (valeur-473)*52.5 " j'ai obtenu sans problème un affichage précis pour les courants + et - dans les deux sens.
Cet appareil peut donc faire bien plus que ce qui est indiqué !!
Texte original
Sehr gutes Produkt!
+ Trotz dem ich u.a. davon 2 Stück zwischen Weihnachten und Neujahr (28.12.) bestellt habe, erfolgte die Lieferung ruckzuck am Sa, 30.12.2023, 13:59 Uhr in meinem Briefkasten.
- Die vier Bohrungen auf der Platine lassen sich für einen Normalsterblichen nicht verwenden. Dazu muss man wahrscheinlich Uhrmacher mit der entsprechenden Ausrüstung sein. Ich hebe mir einen Halter gefräst, mit dem ich das Ding auf einer Hutschiene befestigen kann.
++ Das Ding kann mehr als angegeben!! Es misst problemlos akkurat auch negative Ströme!!
Also zum Beispiel ob ein Akku geladen oder entladen wird.
Bei 0 A liefert der Analogeingang des Arduino den Wert 473.
(Wie Ihr sicher wisst: Wertebereich von 0 bis 1023)
Ich habe hier im Augenblick nur Lasten zur Hand die zwischen 250mA und 3,5A fließen lassen, aber ich habe mit einem sehr einfachen Programm
" mA = (Wert-473)*52.5 " problemlos eine genaue Anzeige für - und + Ströme in beide Richtungen bekommen.
Das Ding kann also weit mehr als angegeben!!
