Capteur de courant 30A ACS712ELCTR-30A

Disponible immédiatement

Référence du produit : RBS11826

GTIN/EAN : 4251102671599

Fabricant : MakerMind

Capteur de courant jusqu'à 30A pour Arduino et Raspberry Pi. Idéal pour les projets électroniques DIY.

Ce module mesure le courant jusqu'à 30A, correspondant à une sortie analogique de 66-185 mV/A.

La borne à vis n'est pas soudée pour une plus grande flexibilité.

Puce : ACS712ELCTR-30A
Alimentation : 5V
Plage de mesure : 30A
Sensibilité de sortie : 66 à 185 mV/A
Indicateur d'alimentation intégré
Lorsque le courant est à 0, la sortie correspond à la tension médiane de l'alimentation, isolée
Voie de signal analogique à faible bruit

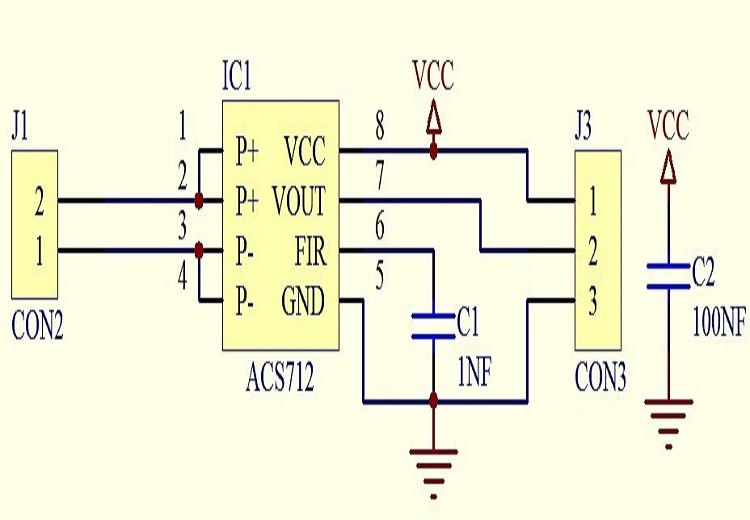

La bande passante de l'appareil est définie via la nouvelle broche FILTER
Temps de montée de sortie de 5 µs en réponse à un courant d'entrée en échelon
Bande passante de 80 kHz ▪ Erreur totale de sortie de 1,5 % à TA = 25°C
Petit format, boîtier SOIC8 bas profil
Résistance interne du conducteur : 1,2 mΩ
Tension d'isolement minimale de 2,1 kVRMS entre les broches 1-4 et 5-8
Fonctionnement avec une alimentation unique de 5,0 V
Tension de sortie proportionnelle aux courants AC ou DC ▪ Précalibré en usine pour une précision optimale
Tension de décalage de sortie extrêmement stable
Hystérésis magnétique quasi nulle
Sortie proportionnelle à la tension d'alimentation

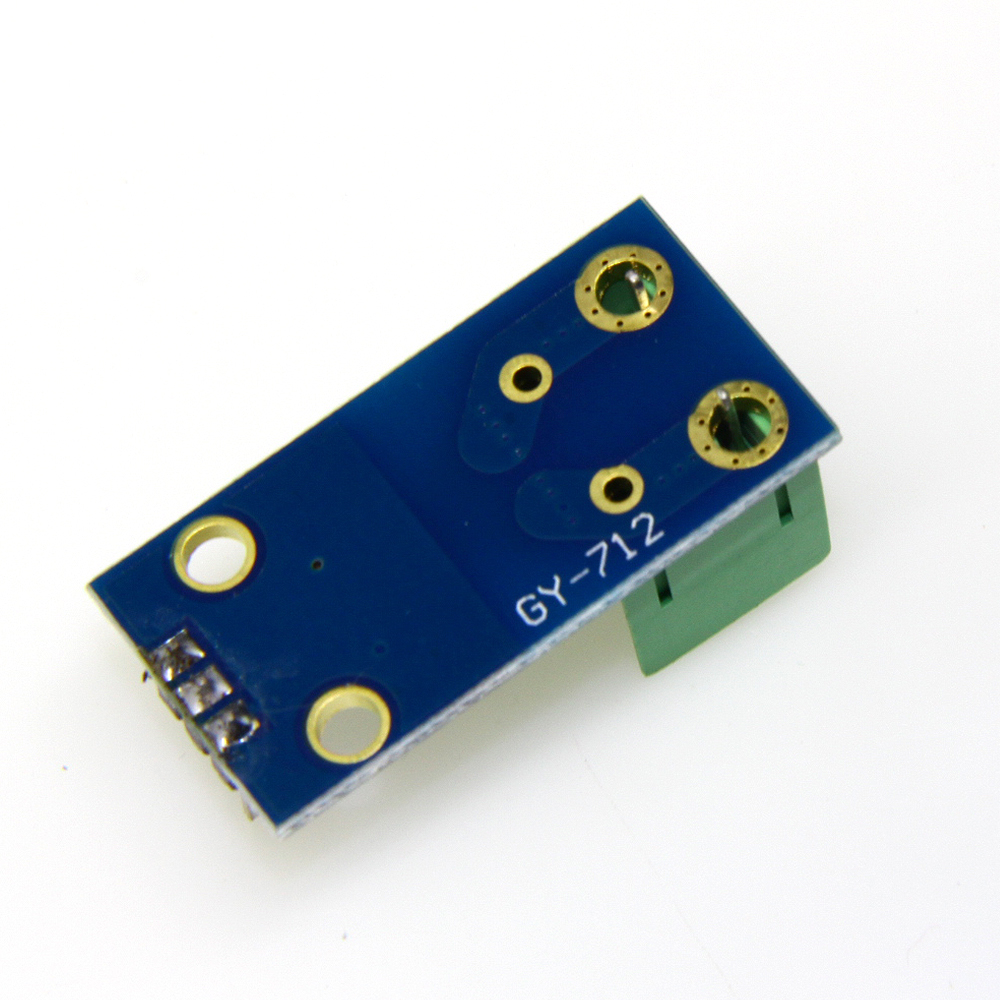

Taille de la carte PCB : 35 mm x 17 mm / 1,37'' x 0,66'' (environ)

Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de

Notice produit

PDF

Type de produit:	Capteur de courant/tension
