| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
2,67 €
|
| Jusqu'à 9 |
2,38 €
-10,86 %
|
| Jusqu'à 19 |
2,38 €
-10,86 %
|
| A partir de 20 |
2,31 €
-13,48 %
|
Disponible immédiatement

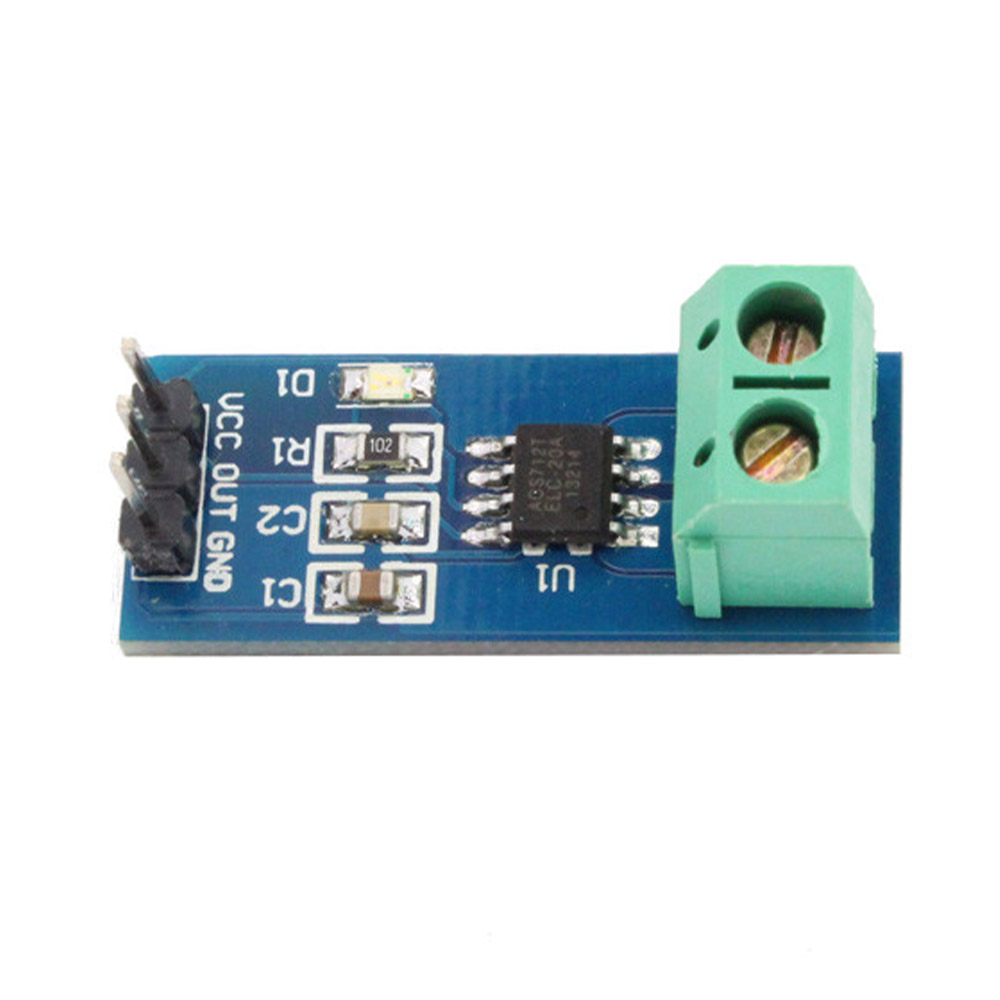

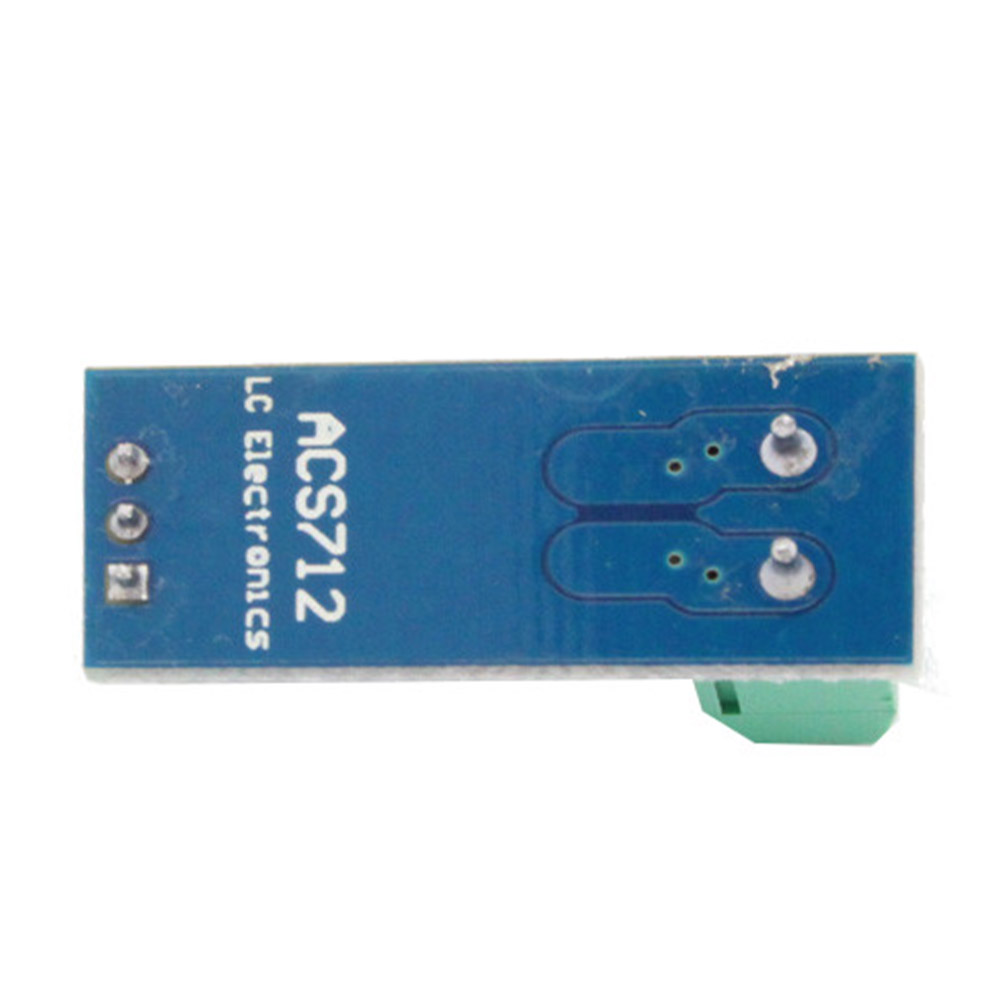

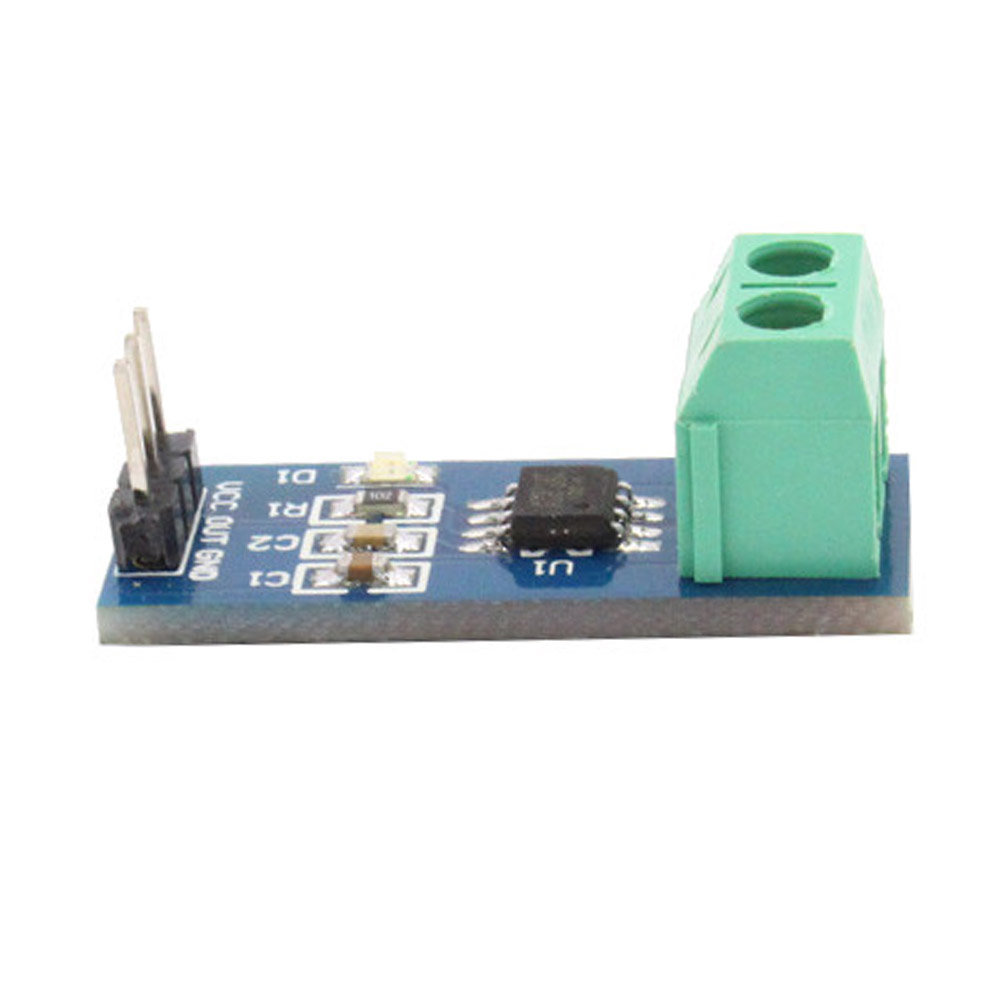

Capteur de courant ACS712 20A
Ce module capteur de courant, basé sur le circuit intégré Allegro ACS712, permet de mesurer le courant jusqu'à 20A, aussi bien en courant continu qu'en courant alternatif. Le courant mesuré génère un champ magnétique que le capteur convertit proportionnellement en un courant de sortie. (Voir aussi l'effet Hall). Le résultat de la mesure est fourni en sortie analogique. La connexion est simple à une plateforme de microcontrôleur, par exemple Arduino, ou à un multimètre numérique.
Domaines d'application
Avec ce module capteur de courant, Vous pouvez surveiller par exemple les appareils suivants :
- Chargeurs
- Surveillance du courant de la batterie
- Indicateur d'état des appareils
- Surveillance des appareils et installations électroniques
Détails
- Puce ACS712ELC-20A 5V
- Tension d'alimentation 5V CC, par exemple depuis le MCU
- Tension d'alimentation avec LED « indicateur Power Good »
- Plage de mesure ±20A/CC
- Sortie analogique 66 mV/A
- si aucun courant ne circule - la tension de sortie est ~ VCC / 2
- Dimensions PCB : L x l x h env. 27,5 x 11,6 x 14 mm
Contenu de la livraison
- 1 x module monté comme illustré
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Fichiers
| Type de produit: | Capteur de courant/tension |
|---|
S'inscrire
1 Évaluation
17 septembre 2023 14:58
Fait ce qu'il doit faire
Les bornes pour 2,5 mm² sont très justes.
Texte original
Macht was es soll
Klemmen für 2,5mm² sehr knapp bemessen.
