| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
2,18 €
|
| Jusqu'à 19 |
1,94 €
-11,01 %
|
| A partir de 20 |
1,89 €
-13,30 %
|
Disponible immédiatement
Capteur infrarouge passif avec sensibilité et durée de déclenchement réglables
Ce capteur de mouvement infrarouge est un capteur infrarouge passif doté d'une sensibilité et d'une durée de déclenchement réglables. Le HC-SR501 est basé sur le capteur PIR LHI778 largement répandu et se distingue par sa grande durabilité, sa fiabilité et sa faible consommation d'énergie.

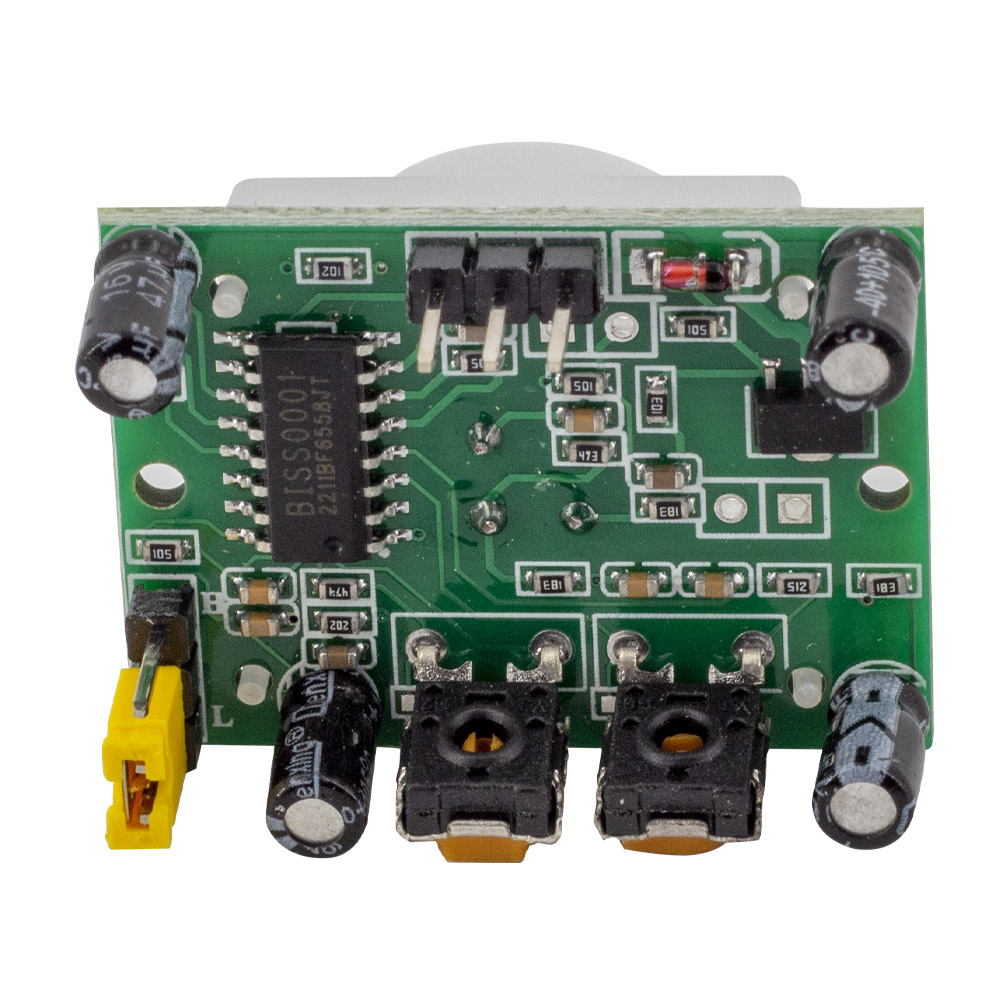

Le HC-SR501 permet de détecter les mouvements et convient parfaitement pour activer automatiquement les éclairages extérieurs. Le capteur de mouvement a une portée d'environ 7 mètres et un angle de détection de 120° à 140°. La portée du capteur de mouvement peut être facilement ajustée via les deux potentiomètres si nécessaire. Le potentiomètre de gauche règle la sensibilité et celui de droite le retard à l'allumage.
Grâce à la combinaison de la portée et de l'angle de détection, de très grandes zones peuvent être couvertes. C'est pourquoi le HC-SR501 gagne en popularité dans le domaine de la domotique.
Domaines d'application
Le capteur de mouvement HC-SR501 est souvent utilisé à l'extérieur, où il sert à activer l'éclairage extérieur lors de la détection de mouvements.
Depuis quelques années, le HC-SR501 est de plus en plus utilisé à l'intérieur pour la domotique. Avec un capteur de mouvement infrarouge, l'éclairage des pièces peu fréquentées comme les caves ou les buanderies peut être automatisé. Associé à une horloge, l'éclairage du logement peut passer du mode manuel (allumage/extinction) au contrôle par capteur de mouvement infrarouge. Cela évite de chercher l'interrupteur dans le noir.
Une autre possibilité d'utilisation est un système de sécurité personnalisé dans lequel le capteur de mouvement infrarouge HC-SR501 sert à activer une caméra ou une alarme.
Exemples d'utilisation du capteur de mouvement HC-SR501
- Contrôle de l'éclairage extérieur
- Domotique
- Systèmes de sécurité
- Caméra de porte d'entrée
- Babyphone
Utilisation avec des cartes de développement
Le HC-SR501 est adapté pour une utilisation avec toute carte de développement compatible Arduino ou Raspberry Pi. Pour fonctionner, une tension d'alimentation de 5 V est nécessaire. Par exemple, lors de l'utilisation avec un Arduino Mini, un module step-up est nécessaire, car l'Arduino Mini fournit par défaut une tension de 3,3 V seulement.

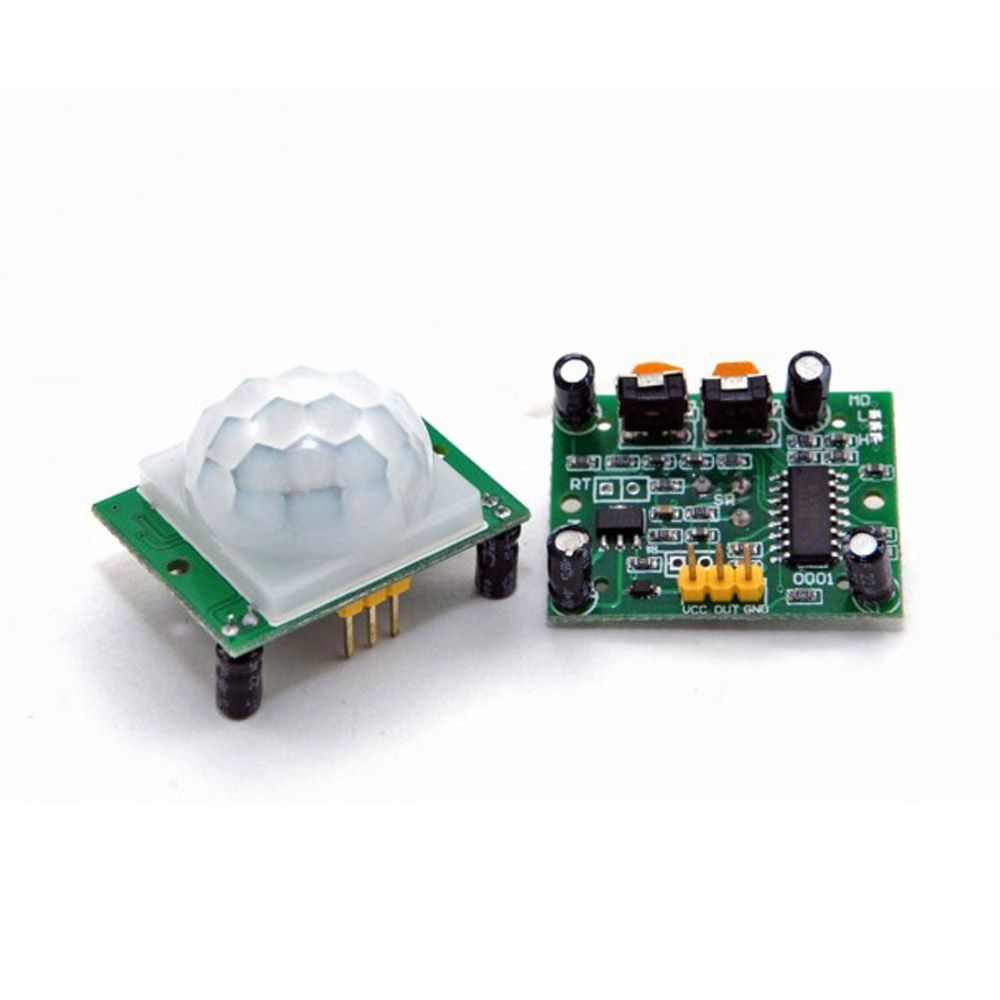

Brochage
- GND (masse)
- VCC tension d'alimentation 4,5 V à 20 V
- OUT ligne de données
Détails
- Tension de fonctionnement : CC 4,5 V-20 V
- Consommation de courant : <60 µA
- Sortie : signal High/Low, 3,3 V TTL
- Distance de détection : env. 3-7 m, réglable
- Angle de détection : <140°
- Durée de commutation : 5-200 s (réglable, standard 5 s ±3%)
- Temps de repos avant nouveau déclenchement : 2,5 s (standard)
- Déclencheur : L : déclencheur non répétable H : déclencheur répétable (par défaut)
- Température ambiante : -20 à +80 °C
- Dimensions : 3,2 x 2,4 x 1,8 cm
Contenu de la livraison
- Contenu de la livraison : 1x capteur PIR HC-SR501 réglable/détecteur de mouvement
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
| Angle de détection: | \\, ≤140° |
|---|---|
| Consommation au repos: | 60µA |
| Dimensions: | 32x24x18 mm |
| Plage de détection (cm): | 300-500 |
| Température de fonctionnement: | -20 °C à 80 °C |
| Tension d'alimentation: | 4,5-20V |
| Type de produit: | Capteur infrarouge |
| Type de sortie: | Signal haut/bas, 3.3V TTL |
S'inscrire
9 Évaluations
13 décembre 2023 19:18
Livraison rapide. Test de fonctionnement encore en attente. Prix incroyablement bas
Tout est parfait
Texte original
Schnelle Lieferung. Funktionstest noch ausstehend. Preis unschlagbar günstig
Alles Bestens
22 août 2023 23:37
Le capteur fonctionne parfaitement
Très bon rapport qualité-prix.
Large gamme de produits.
Texte original
Sensor funktioniert einwandfrei
Sehr gutes Preis/Leistung Verhältnis.
Gutes Waren Programm
11 août 2023 13:00
Vraiment bien
S'intègre très facilement dans les projets et fait ce qu'il doit faire.
Texte original
Echt gut
Lässt sich ganz einfach in Projekte einbinden und macht was er soll.
15 novembre 2020 19:58
Tout est parfait
...
Texte original
Alles bestens
...
3 juillet 2020 13:39
Super composant
Il fait ce qu'il doit faire et très bien. Malheureusement, il n'y avait pas de marquage des Pins sur la carte, mais ce n'était pas un problème grâce aux images.
Texte original
Super Teil
Er macht was er soll und das super. Leider war keine Pin Beschriftung auf der Plattine aber das war kein Problem Dank der Bilder ?
22 septembre 2019 20:59
Tout est OK !
Tout a parfaitement fonctionné.
Texte original
Alles ok!
Hat alles super funktioniert.
11 octobre 2017 20:30
Détecteur de mouvement super économique
Ce détecteur de mouvement super économique fait ce qu'il doit faire et peut également fonctionner en 3,3 V avec les connaissances appropriées.
Texte original
supergünstiger Bewegungsmelder
supergünstiger Bewegungsmelder tut was er soll und kann bei entsprechender Kenntnis auch an 3.3V betrieben werden
14 septembre 2017 11:36
impeccable
Commandé, livré, testé immédiatement : ça fonctionne. Particulièrement agréable la faible consommation d'énergie : à l'état déclenché 210 µA, pendant les 2,5 s de pause environ 60 µA et ensuite en veille environ 42 µA. Génial ! Pour les appareils fonctionnant sur batterie, c'est une bénédiction. La large plage de tension d'alimentation simplifie en outre l'utilisation.
Texte original
einwandfrei
Bestellt, geliefert, gleich mal getestet: Funktioniert. Besonders angenehm der geringe Stromverbrauch: im ausgelösten Zustand 210µA, in den 2,5s Pause etwa 60µA und dann in Bereitschaft etwa 42µA. Toll! Für batteriebetriebene Geräte ist das ein Segen. Der breite Betriebsspannungsbereich macht die Benutzung zusätzlich einfach.
16 juillet 2017 12:57
tout est bien
Je suis satisfait de tout.
Texte original
alles gut
Bin mit allem zufrieden.
