Carte USB-C PD Trigger 100W – Sélection de tension 5V/9V/12V/15V/20V avec USB-A

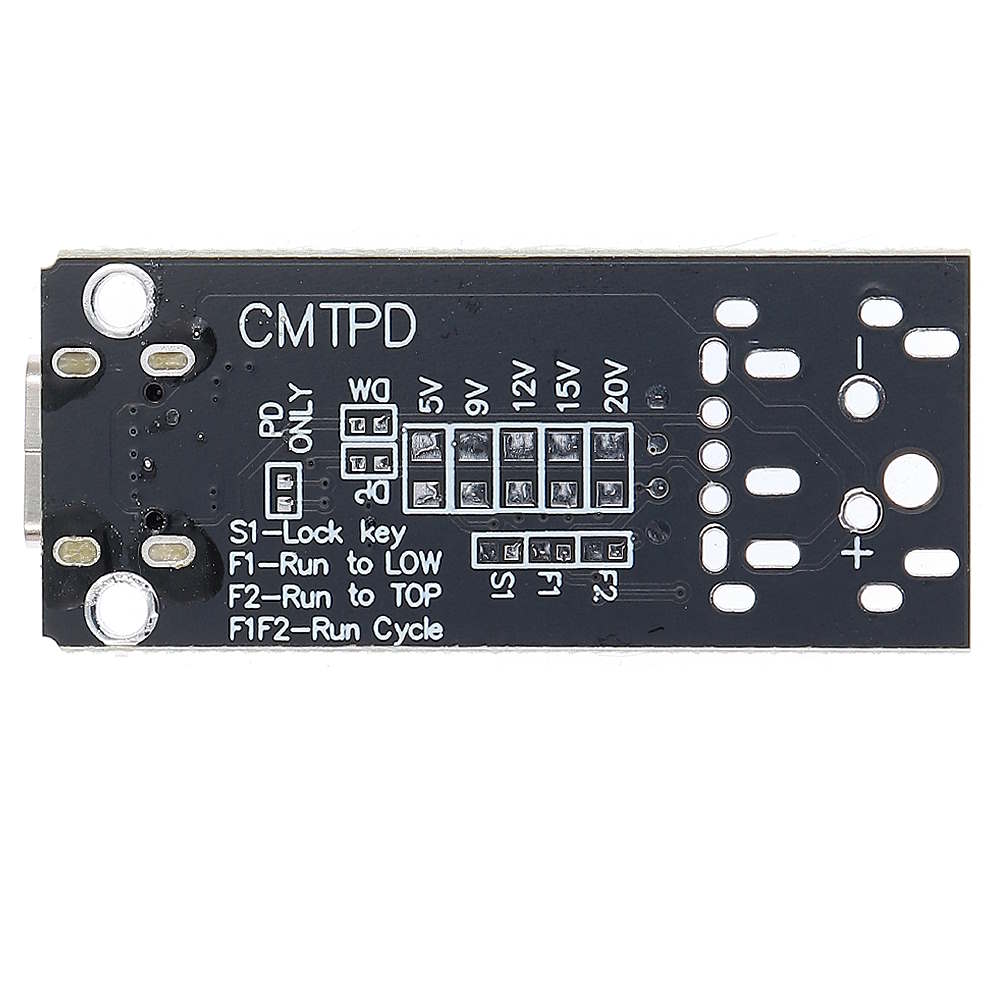

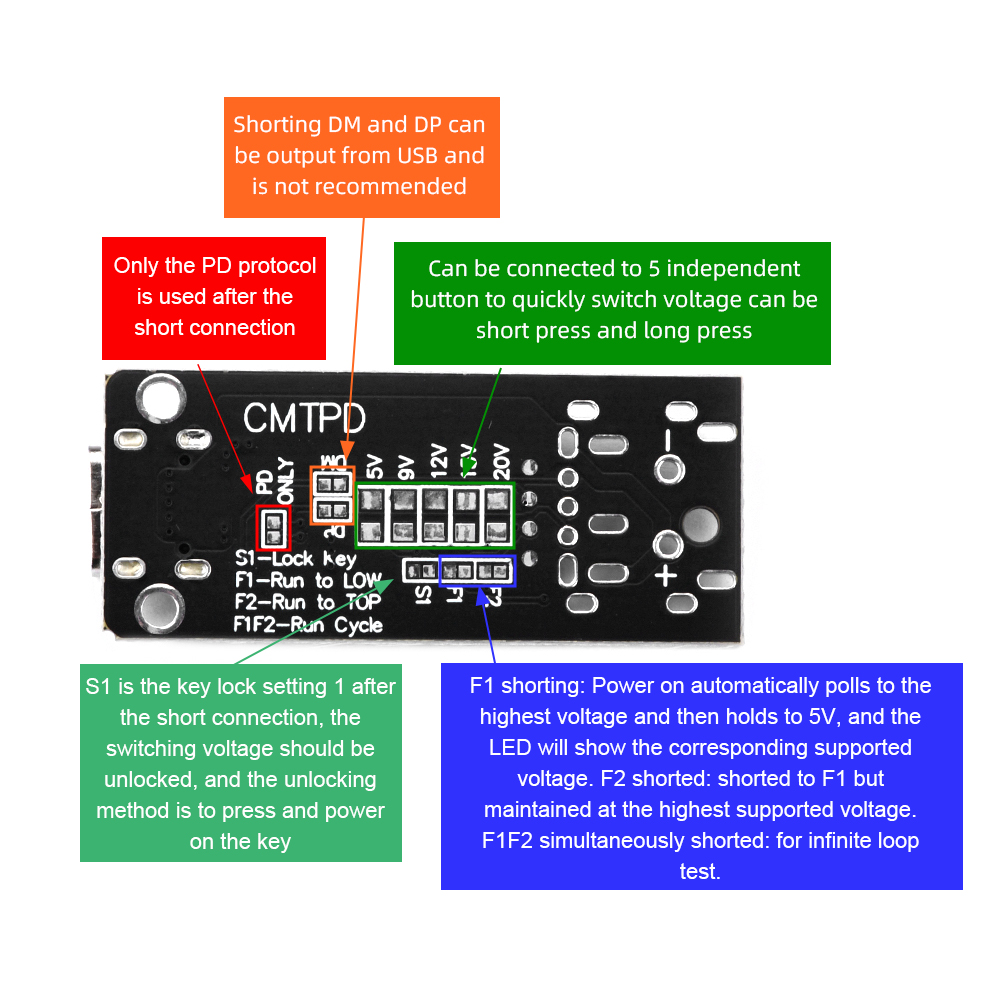

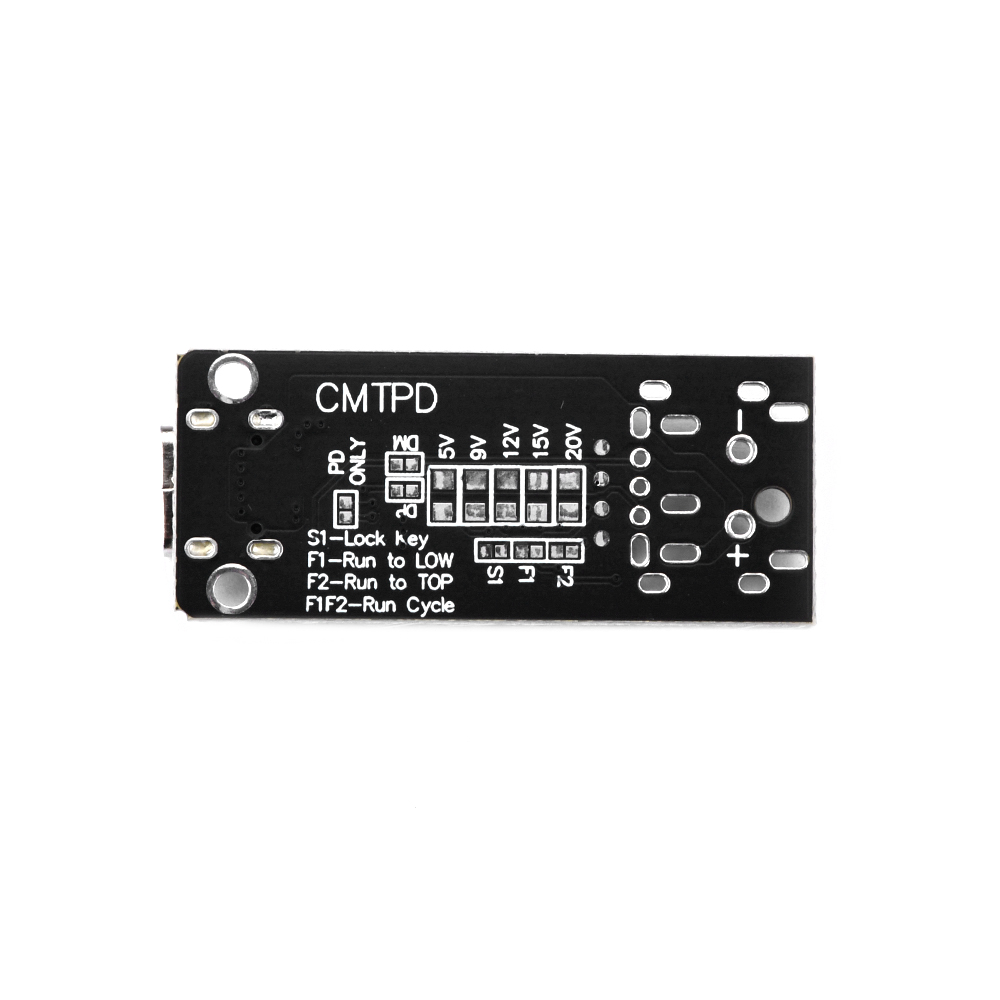

La carte USB-C PD Trigger 100W est un module compact pour l'interrogation et le contrôle des tensions des alimentations USB-C Power Delivery et à charge rapide. Elle permet de sélectionner différentes tensions de sortie comme 5V, 9V, 12V, 15V et 20V, à condition que celles-ci soient prises en charge par l'alimentation connectée. Fonctionnement Les alimentations Power Delivery peuvent fournir différentes tensions (typiquement 5V, 9V, 12V, 15V, 20V), mais ne délivrent par défaut que du 5V. La carte Trigger envoie la demande correspondante à l'alimentation, qui bascule alors sur la tension sélectionnée. La sélection s'effectue via des cavaliers de soudure sur la carte et doit être configurée pour la tension souhaitée. La carte USB-C PD Trigger est idéale pour fournir une tension d'alimentation fixe à partir d'une alimentation USB-C PD pour des projets électroniques. Par exemple, une alimentation de notebook 20V peut être utilisée pour alimenter directement un moteur CC, des modules LED, un mini-amplificateur ou des stations de soudage DIY. Elle est également pratique pour les projets Arduino, Raspberry Pi ou d'impression 3D, lorsqu'il s'agit de tester ou de régler rapidement différentes tensions. Connexion et utilisation La carte dispose d'une entrée USB-C pour l'alimentation PD ainsi que de bornes à vis en sortie (+ et –). La tension de sortie souhaitée est réglée via les cavaliers de soudure. Une fois l'alimentation connectée, la tension est immédiatement disponible. La capacité maximale de courant est de 5A, ce qui signifie jusqu'à 100W de puissance à 20V. Domaines d'application Remplacement des alimentations de laboratoire classiques dans les montages mobiles Alimentation pour les projets Raspberry Pi, Arduino ou les bandes LED Alimentation en tension pour les notebooks ou moniteurs 12V/19V via USB-C Intégration dans des boîtiers pour des alimentations portables avec plusieurs tensions Montages de test et prototypage avec sélection flexible de la tension Le module prend en charge les protocoles PD 3.0 et PD 2.0 ainsi que les alimentations compatibles Quick Charge. Il est particulièrement adapté aux applications nécessitant différentes tensions sans avoir à transporter plusieurs alimentations. Remarques Le module doit être utilisé avec une alimentation compatible QC ou PD à charge rapide. La tension et la puissance réellement disponibles dépendent de l'alimentation, du câble et du protocole utilisés. Pour 20V 5A, soit 100W, un câble E-Marker adapté est requis. Avant de connecter un consommateur, il faut vérifier la tension de sortie réglée pour éviter d'endommager l'appareil connecté. Caractéristiques techniques Entrée : USB-C Sortie : Bornes à vis Protocoles pris en charge : PD3.0, PD2.0, QC, FCP, AFC Tensions de sortie : 5V, 9V, 12V, 15V, 20V Puissance maximale : jusqu'à 100W (à 20V) Sortie maximale : 20V 5A Prise en charge E-Marker : requise pour un fonctionnement à 5A via câble USB-C Puissance sans E-Marker : jusqu'à 60W, selon l'alimentation et le câble Affichage : Indicateur LED de tension Fonctions : Sélection de tension, verrouillage tactile, mémoire des paramètres, fonction de polling automatique, mode test cyclique Temps de commutation : réglable, standard 0,5 seconde Poids : 4,4 g Dimensions : 1,8 x 3,4 cm Contenu de la livraison 1x Carte USB-C PD Trigger avec bornes à vis

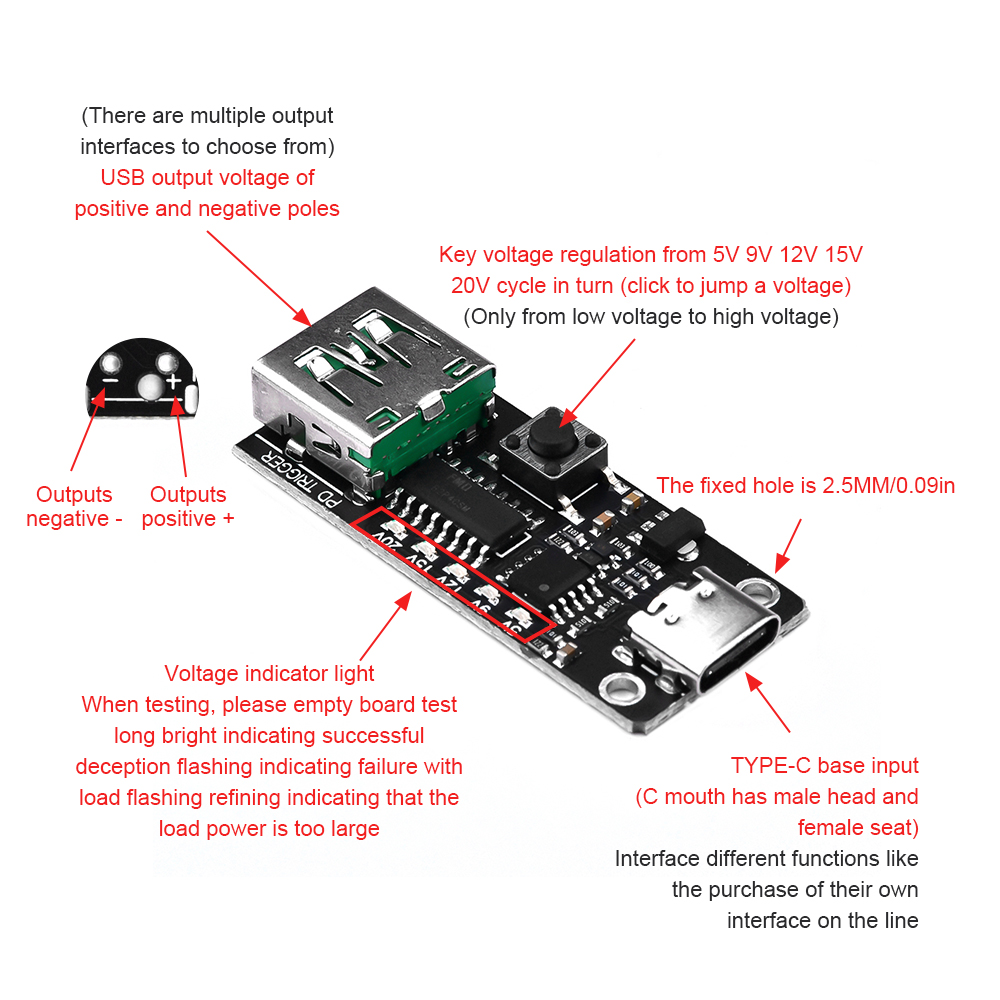

La carte USB-C PD Trigger 100W permet d'utiliser facilement des alimentations USB-C Power Delivery comme source de tension variable pour des projets électroniques et des applications mobiles. Ce module compact demande spécifiquement différentes tensions de sortie à l'alimentation connectée et les fournit en sortie. Les tensions 5V, 9V, 12V, 15V et 20V sont prises en charge, à condition que l'alimentation PD utilisée les supporte. La sélection s'effectue directement via des cavaliers de soudure sur la carte. Ainsi, le module est idéal pour les projets DIY, les montages de test, les alimentations portables ainsi que les applications de développement et de prototypage. La carte Trigger prend en charge plusieurs protocoles de charge rapide tels que PD3.0, PD2.0, QC, FCP et AFC. Avec une puissance de sortie allant jusqu'à 100W à 20V et 5A, même des consommateurs plus puissants peuvent être alimentés. Pour un fonctionnement à 5A complet, un câble USB-C avec E-Marker adapté est nécessaire. Grâce à sa forme compacte, le module est particulièrement adapté aux projets Arduino, Raspberry Pi, imprimantes 3D et LED, ou comme alimentation flexible pour les moniteurs, mini-amplificateurs et appareils DC. Domaines d'application Alimentations portables Projets Arduino et Raspberry Pi Modules LED et bandes LED Mini-amplificateurs DIY Alimentation d'ordinateurs portables et de moniteurs via USB-C Développement électronique et prototypage Remarques Le module doit être utilisé avec une alimentation compatible PD ou QC. La tension et la puissance réellement disponibles dépendent de l'alimentation, du câble et du protocole utilisés. Pour 20V 5A ou 100W, un câble USB-C avec E-Marker adapté est nécessaire. Avant de connecter un consommateur, il est conseillé de vérifier la tension de sortie réglée pour éviter tout dommage. Détails Entrée : USB-C Sortie : pastilles à souder Protocoles pris en charge : PD3.0, PD2.0, QC, FCP, AFC Tensions de sortie : 5V, 9V, 12V, 15V, 20V Puissance maximale de sortie : jusqu'à 100W Courant maximal de sortie : 5A Tension maximale de sortie : 20V Prise en charge E-Marker : requise pour un fonctionnement à 5A Puissance sans E-Marker : jusqu'à 60W selon l'alimentation et le câble Affichage : indicateur LED de tension Fonctions : sélection de tension, verrouillage des touches, mémoire des paramètres, fonction de polling automatique, mode test cyclique Temps de commutation : réglable, standard 0,5 seconde Poids : 4,4 g Dimensions : 1,8 x 3,4 cm Contenu de la livraison 1 x carte USB-C PD Trigger 100W 5A module de sélection de tension
