| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
7,89 €
|
| Jusqu'à 19 |
7,65 €
-3,04 %
|
| A partir de 20 |
7,49 €
-5,07 %
|
Disponible immédiatement
Avec ce contrôleur PWM puissant, vous pouvez régler avec précision les moteurs et autres charges électriques. Ainsi, vous pouvez facilement ajuster la vitesse des moteurs avec ce module.
Le contrôleur prend en charge une large plage de tensions, ce qui le rend adapté à diverses applications. Que ce soit pour de petits projets de loisirs ou des applications industrielles plus exigeantes, ce contrôleur PWM vous offre la flexibilité dont vous avez besoin.
Grâce à sa capacité de courant de sortie de 20A, le contrôleur est capable de faire fonctionner des moteurs plus puissants. Vous pouvez ainsi obtenir un contrôle précis des moteurs et les adapter de manière optimale à vos besoins.
Fonctionnement du contrôleur PWM

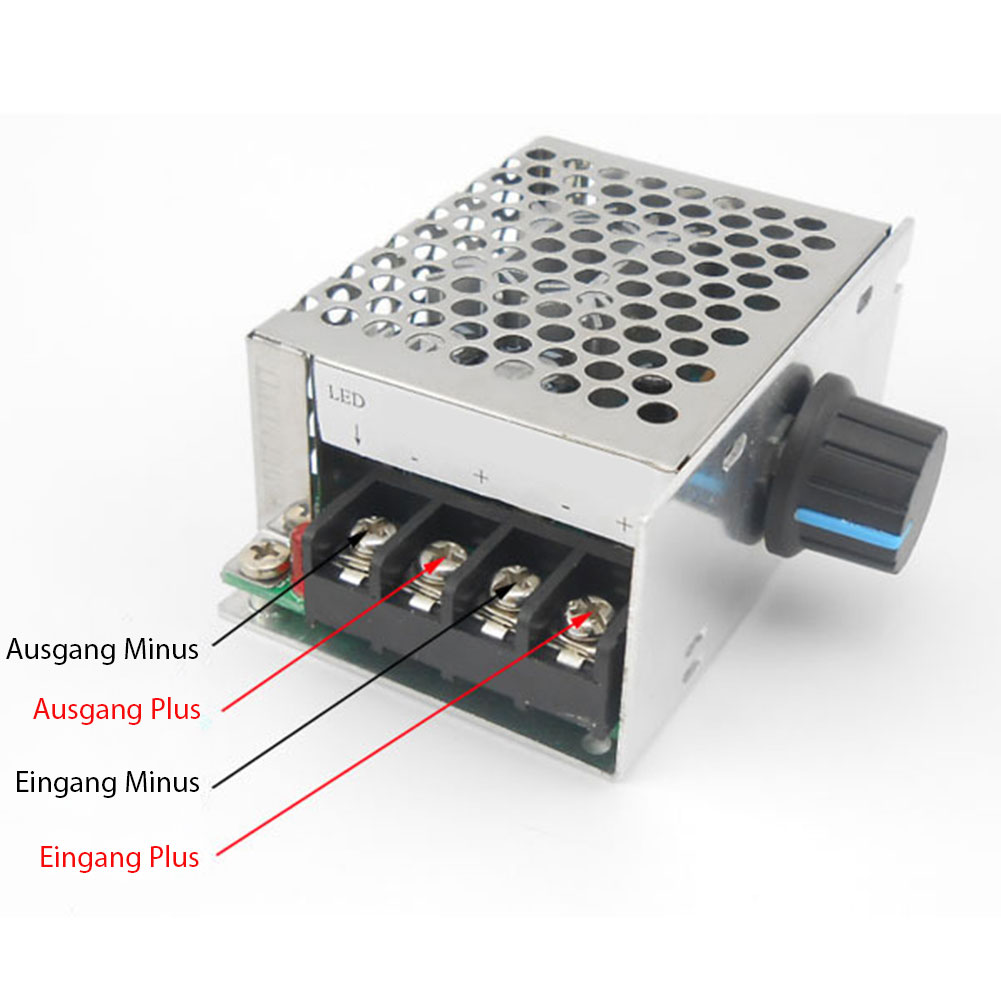

Connectez une alimentation électrique (à droite) et votre moteur (à gauche, à côté de la LED). Avec le potentiomètre, vous pouvez régler le cycle de service du signal PWM pour modifier la sortie du module.
Si le moteur tourne dans le mauvais sens, vous pouvez inverser les connexions du moteur. Cela inverse le sens de rotation du moteur.
Attention : Si vous inversez le positif et le négatif de la source d'alimentation, le module sera endommagé !
De plus, ce module est conçu uniquement pour les courants DC, ne le connectez pas à une alimentation AC 220V !
Détails
- Tension de fonctionnement : DC 9V-90V
- Courant de sortie : 0-20A
- Puissance de sortie : 1200W (max)
- 12V : 240W (max), 24V : 480W (max)
- 36V : 720W (max), 60V : 1200W (max)
- Courant de repos : 7µA (veille)
- Cycle de service PWM : 0%-100%
- Fréquence PWM : 25 kHz
- Poids : 130 g

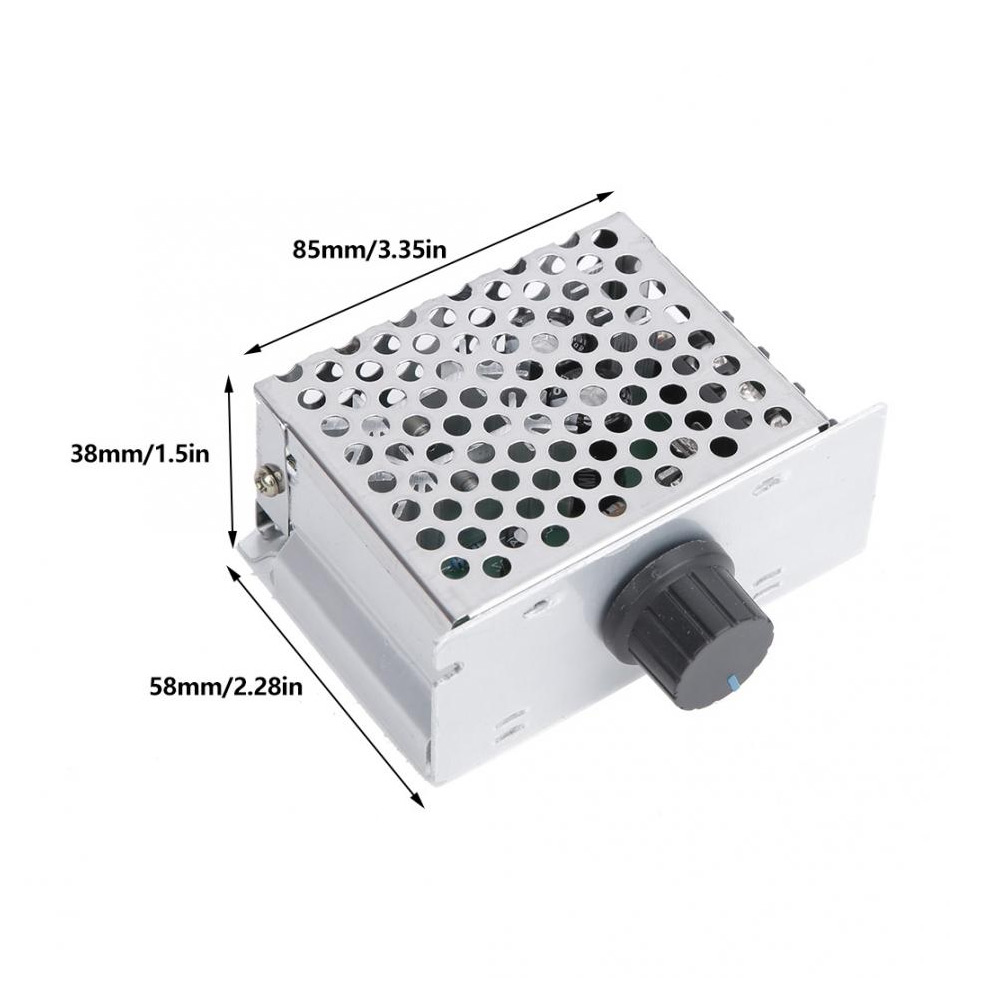

- Dimensions : 85x58x38 mm
Contenu de la livraison
- 1x Contrôleur PWM DC 9-60V 20A 1200W
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Fichiers
| Connecteur: | Bornes à vis |
|---|---|
| Courant de sortie: | 20A |
| Courant max.: | 20A |
| Fonctions de protection: | Aucune |
| Puissance: | 1200W |
| Réglabilité: | Réglable |
| Tension d'entrée: | 9V - 90V |
| Type de montage: | Montage individuelle |
| Type de produit: | Module d'extension |
| Type de régulateur: | Régulateur PWM |
S'inscrire
2 Évaluations
15 juin 2024 13:16
Petit mais puissant ! Super contrôleur pour voie Z !
Tout est parfait ! Très recommandé !
Texte original
Klein,aber fein!!super Controller für Spur Z!!
Alles bestens!!Sehr zu empfehlen!!
30 mai 2024 07:46
Super utile
L'article fonctionne parfaitement et permet enfin une utilisation flexible de ma scie circulaire mini de 360 W. En effet, la vitesse maximale n'est pas toujours judicieuse.
Il est important que, pour mon alimentation de 15 A, le contrôleur offre encore une marge jusqu'à 20 A. [Un contrôleur déclaré uniquement jusqu'à 15 A (provenant d'une autre source) n'a pas émis un son auparavant.]
J'aurais volontiers mis un 10/10 si l'autocollant sur l'appareil, en chinois, indiquant les bornes à vis pour les connexions de câbles, c'est-à-dire « Courant + et - » et « Moteur + et - », avait été directement lisible en allemand ou en anglais pour moi, sans que je doive chercher à nouveau dans la description en ligne du kit robotique. OK, c'est indiqué là-bas, mais une notice jointe au produit ou un autocollant par-dessus les caractères chinois serait ma suggestion, ce qui permettrait de gagner du temps et d'éviter des tentatives erronées potentiellement dangereuses.
Dans l'ensemble : un super produit, sans parler du rapport qualité-prix excellent !
Texte original
Super nützlich
Der Artikel funktioniert einwandfrei und macht endlich die flexible Nutzung meiner 360 W Mini-Kreissäge möglich. Denn nicht immer ist die volle Drehzahl sinnvoll.
Wichtig ist, dass für mein 15 A Netzteil der Controller mit bis 20 A noch etwas "Spielraum" lässt. [Ein Controller der nur bis 15 A deklariert war (aus anderer Quelle) hat vorher keinen Pieps gesagt.]
Ich hätte gerne auch eine "10" gegeben, wenn direkt am Gerät der Aufkleber in Chinesisch, der die Schraub-Anschlüsse für die Kabelverbindungen, also "Strom + und -" und "Motor + und -" für mich in Deutsch oder Englisch gleich lesbar gewesen wäre und ich nicht erst noch einmal in der Internet-Beschreibung von Roboter-Bausatz in der Beschreibung hätte suchen müssen. OK, DA steht es drin, aber ein beigelegter Zettel zum Produkt oder ein Überkleber über die chinesischen Schriftzeichen, wäre meine Anregung, die Zeit spart und eventuelle gefährliche Fehlversuche überflüssig machen kann.
Alles in Allem: Ein super Teil, vom tollen Preis-Leistungs-Verhältnis ganz zu schweigen!
