| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
1,95 €
|
| Jusqu'à 19 |
1,69 €
-13,33 %
|
| A partir de 20 |
1,65 €
-15,38 %
|
Disponible immédiatement
Ce régulateur de tension transforme une tension continue élevée existante en une tension continue plus basse avec très peu de pertes.
À l'aide de ce module, Vous pouvez par exemple alimenter un Arduino 5V avec une alimentation 12V, ou réduire une tension de 5V à 3V pour un capteur.
Remarque : Lors de la première utilisation, le potentiomètre est souvent réglé sur une tension de sortie élevée. Il peut être nécessaire de faire plusieurs tours dans le sens inverse des aiguilles d'une montre pour faire baisser la tension de sortie.
Détails
- Modèle : module Buck non isolé (BUCK)
- Tension d'entrée : 4-38 V (l'entrée ne doit pas dépasser 38 V !)
- Tension de sortie : 1,25-36 V réglable en continu
- Courant de sortie : 0-5A
- Puissance de sortie : 75 Watt
- Température de fonctionnement : -40 ~ +85 °C
- Fréquence de fonctionnement : 180 kHz
- Rendement : jusqu'à 96 %
- Régulation de charge : S (I) ≤ 0,8 % (entrée 24 V, sortie 12 V, charge de 1 ~ 4,5 A si mesurée)
- Régulation de tension : S (u) ≤ 0,8 % (sortie 12 V, 4 A, la tension mesurée de 18 à 32 V)
- Indicateur d'alimentation : Oui
- Protection contre les courts-circuits : Oui (courant limite 8 A)
- Protection contre la surchauffe : Oui (la surchauffe coupe automatiquement la sortie)
- Protection contre l'inversion de polarité d'entrée : Non
- Installation : 2 vis de 3 mm

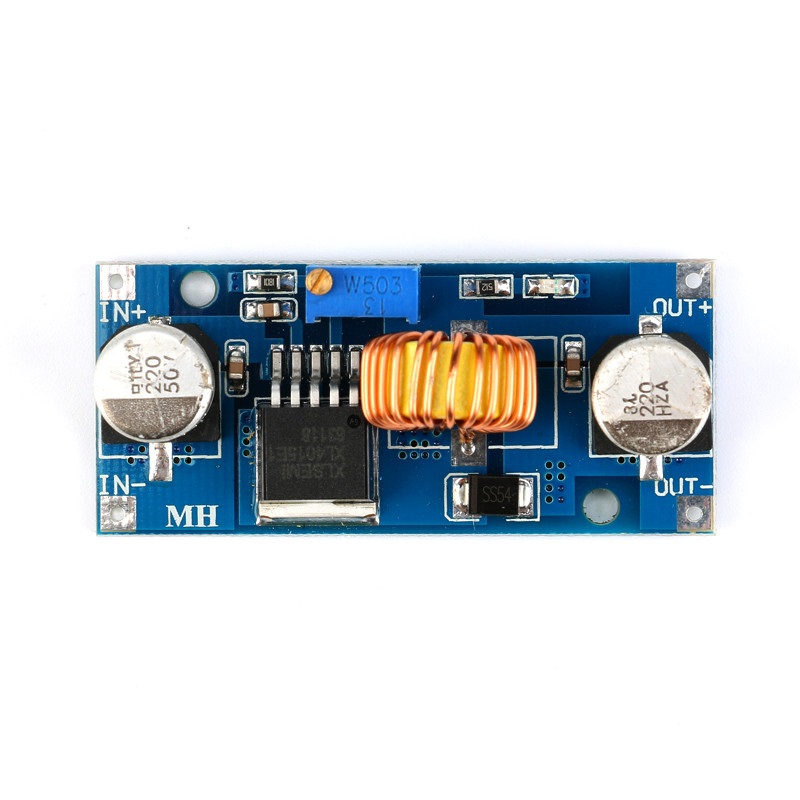

- Méthode de câblage : soudure, V-IN pour l'entrée, V-OUT pour la sortie.
- Dimensions : env. 60*37*18 mm
Contenu de la livraison

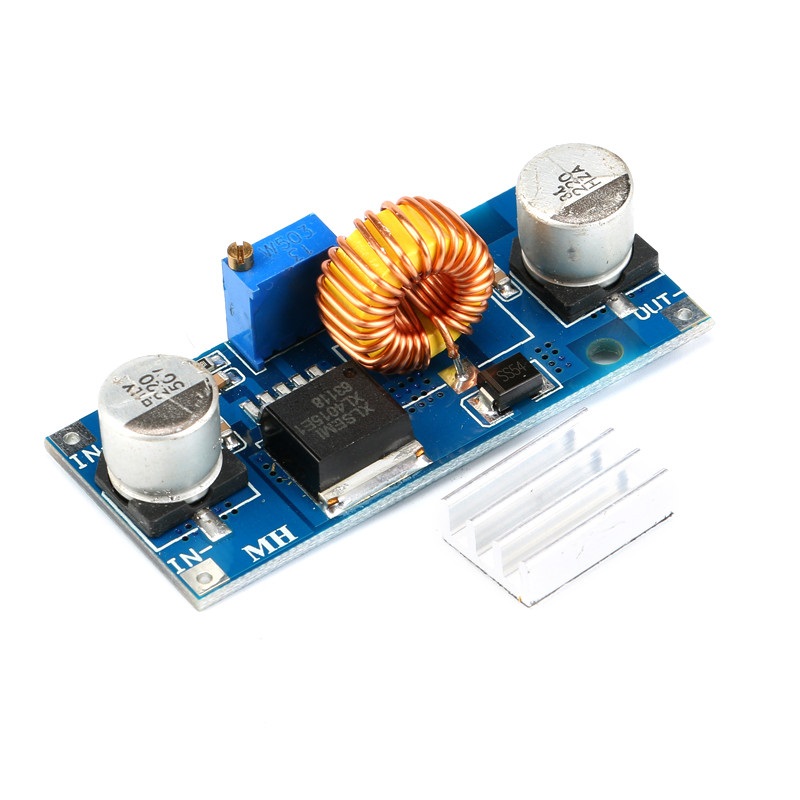

- 1x régulateur de tension XL4015 DC-DC Step-Down
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
| Connecteur: | Pads de soudure |
|---|---|
| Courant de sortie: | 5A |
| Courant max.: | 5A |
| Fonctions de protection: | Protection contre la surchauffe, Protection contre les courts-circuits |
| IC: | XL4015 |
| Puissance: | 75W |
| Réglabilité: | Réglable |
| Température maximale de fonctionnement: | 85°C |
| Température minimale de fonctionnement: | -40°C |
| Tension d'entrée: | 4V - 38V |
| Tension de sortie: | 1,25 V - 36 V |
| Type de montage: | Montage par vis |
| Type de produit: | Convertisseur de tension |
| Type de régulateur: | Step-Down (convertisseur Buck) |
S'inscrire
1 - 10 de 17 Évaluations
5 août 2024 10:34
Livraison rapide, technique correcte. À recommander
...
Texte original
Lieferung zügig, Technik ok. Zu empfehlen
...
17 juin 2024 16:53
Très satisfait
...
Texte original
Sehr zufrieden
...
29 mars 2024 18:06
Tout est parfait
...
Texte original
Alles prima
...
21 novembre 2023 12:33
Très grande générosité, fonctionnalité de première classe, personnel extrêmement compétent, merci pour la livraison rapide !
Je ne peux que recommander chaleureusement cette entreprise, merci pour tout.
Texte original
Sehr großzügiges Entgegenkommen, erstklassige Funktionalität, äußerst kompetente Mitarbeiter, Danke für die schnelle Lieferung!
Kann diese Firma nur wärmstens empfehlen,
vielen Dank für alles
21 avril 2023 13:03
✅ ok !
Fonctionne parfaitement, prix génial
Texte original
✅ ok!
Funktioniert prima, toller Preis
7 avril 2023 12:43
ok
...
Texte original
ok
...
27 mars 2023 01:19
L'article est conforme à la commande et à la description. Absolument parfait. Livraison très rapide.
Je ne peux que recommander la boutique d'après mon expérience.
Texte original
Artikel ist wie bestellt und beschrieben. Absolut top. Sehr schnelle Lieferung.
Kann den Shop nach meiner Erfahrung nur weiterempfehlen
18 janvier 2023 00:24
Ici, il n'y a pas que "down" écrit dessus, il y a aussi "down" dedans !!! Je suis vraiment enthousiaste.
On tient ce qu'on promet : mesuré avec deux multimètres et calculé (U+I, In+out). Ici, la puissance est à peine dissipée en chaleur. Il est recommandé, après avoir réglé la tension, de mesurer le potentiomètre de réglage et de le remplacer par des résistances fixes. Avec celui-ci, j'avais des chutes de tension massives en cas de demande de puissance plus élevée. Après le remplacement, cependant, le module Step-Down était ultra-stable et ne chauffe même pas à la main sur le Raspberry (DoorPi). C'est ma nouvelle vache à lait !
Texte original
Hier steht nicht nur "down" drauf, es steckt auch "down" drin!!! Ich bin echt begeistert.
Man hält was man verspricht: Mit zwei Multimetern gemessen und gerechnet (U+I, In+out). Hier wird Leistung kaum in Wärme verbrezelt.
Empfehlenswert ist nach eingestellter Spannung den Trimmpoti zu vermessen und gegen Festwiederstände zu tauschen. Mit diesem hatte ich mit höherer Leistungsanforderung auch massive Spannungsabfälle. Mit dem Austausch jedoch war das Step-Down Modul mega-stabil und wird am Raspberry (DoorPi) nicht mal Handwarm. Das ist meine neue Wollmilchsau!
