| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
6,65 €
|
| Jusqu'à 19 |
6,39 €
-3,91 %
|
| A partir de 20 |
6,29 €
-5,41 %
|
Disponible immédiatement

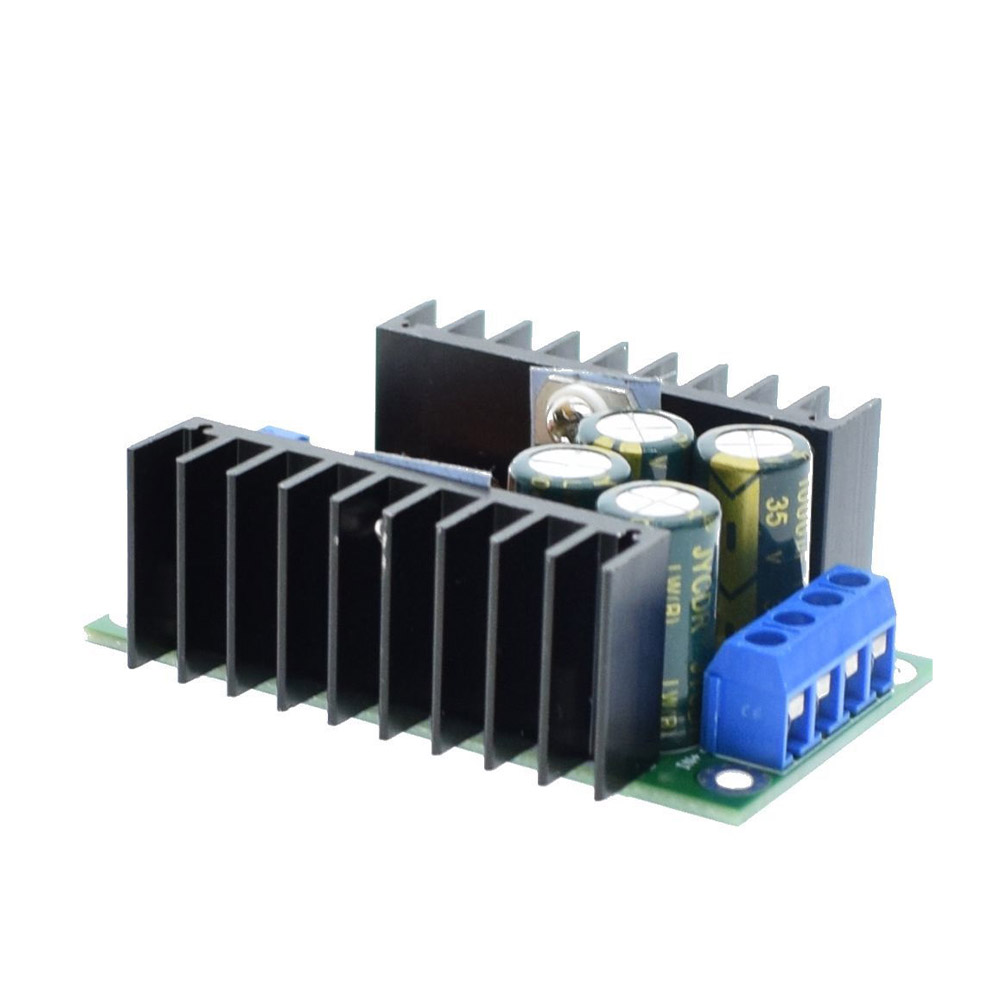

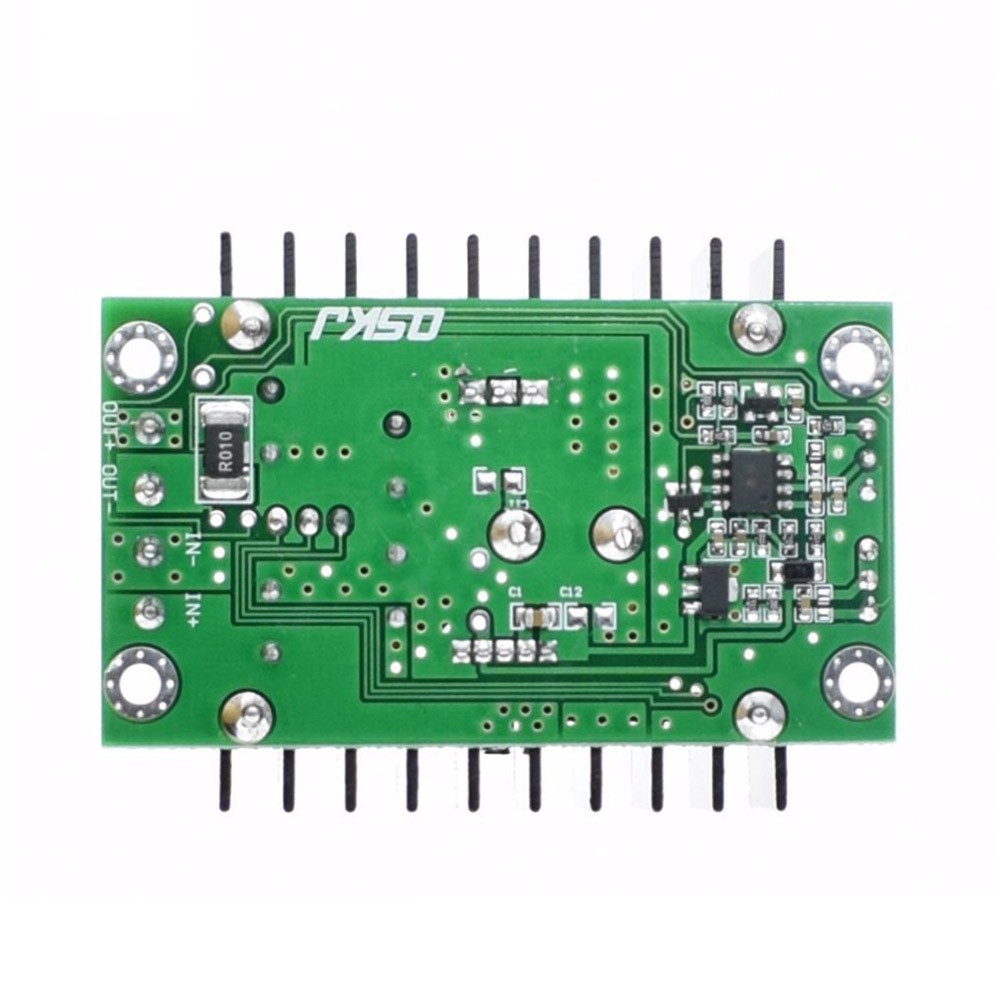

Module Step-Down DC-DC CC/CV haute puissance 300W basé sur XL4016
Ce module Step-Down très performant abaisse une tension d'entrée comprise entre 5V et 40V à une tension de sortie comprise entre 1,2V et 35V. La connexion s'effectue via des bornes à vis stables. Les deux potentiomètres servent à régler la tension de sortie et le courant de sortie.
Il convient parfaitement comme pilote LED, convertisseur de tension ou pour l'alimentation de divers appareils.
Remarque : Selon la tension d'entrée, plusieurs tours peuvent être nécessaires lors de la première utilisation pour atteindre la tension de sortie souhaitée ! Il suffit de tourner le potentiomètre dans le sens inverse des aiguilles d'une montre jusqu'à ce que la tension diminue.
Détails
- Tension d'entrée : CC 7-40V
- Tension de sortie : CC 0,8-35V
- Puissance de sortie : 8A (max), jusqu'à 300W
- Bruit de sortie : 50mV (bande passante 20MHz)
- Régulation de charge : 1%
- Régulation de tension : 1%
- Vitesse de réponse dynamique : 5% 200µS
- Fréquence de commutation : 300kHz
- Rendement : jusqu'à 95%
- Circuits de protection : Arrêt thermique, limitation de courant et protection contre les courts-circuits
- Dimensions : 65x47x22mm (L x l x H)
- LED rouge : Indicateur de charge (1/10 réglage CC)
- LED verte : Chargé, sans charge.
Contenu de la livraison
- 1x module Step-Down haute puissance XL4016
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
| Caractéristiques: | LED de statut |
|---|---|
| Connecteur: | Bornes à vis |
| Courant de sortie: | 8A |
| Courant max.: | 8A |
| Fonctions de protection: | Protection contre la surchauffe, Protection contre les courts-circuits, Protection contre les surcharges |
| IC: | XL4016 |
| Puissance: | 300W |
| Réglabilité: | Réglable |
| Tension d'entrée: | 7V - 40V |
| Tension de sortie: | 0,8V - 35V |
| Type de montage: | Montage par vis |
| Type de produit: | Convertisseur de tension |
| Type de régulateur: | Step-Down (convertisseur Buck) |
S'inscrire
1 - 10 de 11 Évaluations
8 août 2024 08:03
Bon
Excellente pièce
Texte original
Gut
Top Teil
12 juillet 2024 19:26
Stabilisation XL4016 de qualité supérieure, écologique avec des pertes thermiques extrêmement faibles
J'ai amélioré mon alimentation secteur transformateur 24V/10A avec le module XL4016. Jusqu'à présent, j'avais 34V en entrée (à 5A = 170W) et 24V en sortie (à 5A = 120W). Le rendement de la régulation linéaire était de 120/170 = 70 % avec une différence de 10V/5A = 50W de puissance dissipée. C'était mauvais. - Le module d'alimentation offre un rendement de 95 % !, une tension de sortie précise à 1 % et est équipé d'une protection contre les courts-circuits en sortie - tout simplement parfait. J'ai réactivé l'alimentation secteur transformateur après que trois alimentations à découpage différentes soient tombées en panne à plusieurs reprises.
Texte original
Top XL4016 Stabilisierung, umweltfreundlich mit extrem geringen Wärmeverlusten
Ich habe mit dem XL4016 Modul mein 24V/10A Trafo-Netzgerät aufgepeppt. Bisher hatte ich 34V am Eingang (bei 5A = 170W) und 24V am Ausgang (bei 5A=120W). Wirkungsgrad der Längsregelung 120/170=70% bei Delta 10V/5A= 50W Verlustleistung. Das war schlecht. - Das Power Modul liefert 95% Wirkungsgrad !, eine auf 1% genaue Ausgangs-Spannung und ist mit einem Schutz bei Kurzschluss am Ausgang ausgestattet - einfach perfekt.- Das Trafo-Netzgerät habe ich wieder aktiviert, nachdem 3 verschiedene Schaltnetzteile wiederholt ausgefallen waren.
15 février 2024 15:08
Avec Vin=24V, la pièce a bien fonctionné.
J'ai construit une alimentation réglable avec. Vin était un bloc d'alimentation à découpage 24V 6,8A (plage de réglage 20...30V). Avec Vin 30V et Vout 12V 7A, la tension de sortie a baissé de 1V. Des doubles impulsions (= fréquence doublée) sont apparues sur la PWM. Avec Vin=24V, la PWM était parfaitement propre et la régulation stable même à 8A. J'ai refroidi le XL4016 avec un petit ventilateur.
Texte original
Mit Vin=24V hat das Teil gut funktioniert.
Ich habe ein regelbares Netzteil damit gebaut. Vin war ein Schaltnetzteil 24V 6,8A (einstellbereich 20...30V). Bei Vin 30V und Vout 12V 7A ging die Ausgangsspannung um 1V zurück. Es traten Doppelpulse (=doppelte Frequenz) bei der PWM auf. Mit Vin=24V war die PWM ganz sauber und die Regelung auch bei 8A stabil. Den XL4016 habe ich mit einem kleinen Lüfter gekühlt.
17 avril 2023 13:10
Idéal pour construire une alimentation. Économique et très stable en performance
J'ai construit une alimentation de laboratoire réglable avec ce module, avec 36 volts et 3 ampères. J'ai dessoudé les potentiomètres à broche et les ai remplacés par des potentiomètres normaux, que j'ai installés dans la plaque frontale. Cependant, j'ai remarqué qu'un potentiomètre logarithmique serait plus adapté pour le réglage du courant. La LED a également trouvé sa place dans la plaque frontale. J'ai ajouté un voltmètre et un ampèremètre à LED. Ça fonctionne parfaitement !
Texte original
Ideal zum Netzgerät bauen. Preiswert und sehr leistungsstabil
Habe mit mit dem Modul ein einstellbares Labornetzgerät gebaut mit 36 Volt und 3 Ampere.
Die Spindelpotenziometer habe ich aus gelötet und durch normale Potenziometer ersetzt, die ich in die Frontplatte eingebaut habe. Allerdings habe ich festgestellt das für die Stromeinstellung ein logarithmisches Poti besser geeignet ist. Die LED bekam auch ihren Platz in der Frontplatte. Hinzu kam ein Ledvoltmeter und Amperemeter. Funktioniert klasse !
27 janvier 2023 14:16
La solution à de nombreux problèmes d'alimentation électrique
Ces modules sont un plaisir pour tout bricoleur : on n'a plus à se battre avec la fourniture de différentes tensions d'alimentation (ce qui ne fait que ralentir l'objectif principal de l'appareil). Toutes les tensions d'alimentation courantes sont réglables, restent stables sous charge et sont (également réglables) protégées contre les surintensités. Une bonne alternative pour l'alimentation des kits pendant le développement ou dans l'appareil fini.
Texte original
Die Lösung vieler Stromversorgungsprobleme
Diese Module sind eine Freude für jeden Bastler: Man muss sich nicht mehr mit der Bereitstellung verschiedener Versorgungsspannungen (was für das eigentliche Geräteziel nur aufhält) herumplagen. Alle gängigen Versorgungsspannungen sind einstellbar, bleiben unter Last stabil und sind (ebenfalls einstellbar) gegen Überstrom geschützt. Eine gute Alternative für die Stromversorgung von Baugruppen während der Entwicklung oder im Fertiggerät.
23 novembre 2022 07:59
36 V en 5 V
J'utilise le convertisseur pour transformer un accumulateur de 36 V, provenant d'une trottinette électrique, en 5 V pour un hub USB 10 ports, afin de l'utiliser comme "powerbank". Ça fonctionne !
Texte original
36v auf 5v
Nutze den Wandler um einen 36v Akku, von einem E-Scooter, auf 5v für ein 10fach USB-Hub, als "powerbank" zu nutzen. Funktioniert!
7 novembre 2022 22:32
Livraison ultra-rapide. Le convertisseur DC/DC est déjà intégré et fonctionne parfaitement.
J'avais besoin d'un convertisseur DC/DC pour une installation de haut-parleurs, passant de 24 V à 15 V. Pour la transmission vocale, l'amplificateur nécessite des pics de courant élevés. La tension peut être réglée très précisément. La limitation de courant fonctionne également. Le convertisseur ne chauffe même pas vraiment pendant l'utilisation. Aucun filtre supplémentaire n'a été nécessaire pour l'amplificateur. Il y a très peu de bruit provenant de l'alimentation. Il y a cependant deux choses qui seraient utiles : une fiche technique avec toutes les descriptions, dimensions, tensions, valeurs limites, etc., et une indication sur la nécessité de blinder le dispositif avec du métal pour des raisons de CEM. La carte comporte 2 LED indiquant si une tension constante ou un courant constant est présent en sortie. C'est très utile pour ceux qui n'ont pas d'appareil de mesure performant.
Texte original
Superschnelle Lieferung. Der DC/DC-Wandler ist bereits eingebaut und funktioniert perfekt.
Ich habe für eine Lautsprecheranlage einen DC/DC-Wandler gebraucht von 24V auf 15V. Bei Sprachübertragung benötigt der Verstärker große Stromspitzen. Die Spannung lässt sich sehr genau einstellen. Die Strombegrenzung funktioniert auch. Der Wandler wird im Gebrauch noch nicht mal richtig warm. Es waren keine zusätzlichen Filter notwendig für den Verstärker. Es gibt fast kein Rauschen vom Netzteil. Es gibt aber 2 Dinge, die gut wären, wenn es sie gäbe: Ein Datenblatt mit allen Beschreibungen, Größen, Spannungen, Grenzwerten usw. und eine Aussage, ob man das Ding mit Metall einhausen (abschirmen) muss wegen EMV. Es gibt auf der Platine 2 LEDs zur Anzeige ob Konstantspannung oder Konstantstrom am Ausgang anstehen. Das ist sehr hilfreich für alle, die kein ordentliches Messgerät haben.
1 novembre 2022 14:04
01.11.2022
Le rapport qualité-prix est correct, voire très bon.
Texte original
01.11.2022
Preis und Leistung sind in Ordnung teil auch sehr gut
23 septembre 2022 12:02
Bon produit avec une stabilité de tension élevée et une protection contre les surintensités
Sur une large plage de courant, ce module maintient la tension très stable. Bon rapport qualité-prix.
Texte original
Good product with high voltage stabilit over current
Overe a wide range of current this modul holds voltage very stable. Good price for this.
16 janvier 2022 11:48
Le rapport qualité-prix est correct
...
Texte original
Preis und Leistung sind in Ordnung
...
