| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
1,15 €
|
| Jusqu'à 19 |
1,05 €
-8,70 %
|
| A partir de 20 |
1,05 €
-8,70 %
|
Disponible immédiatement

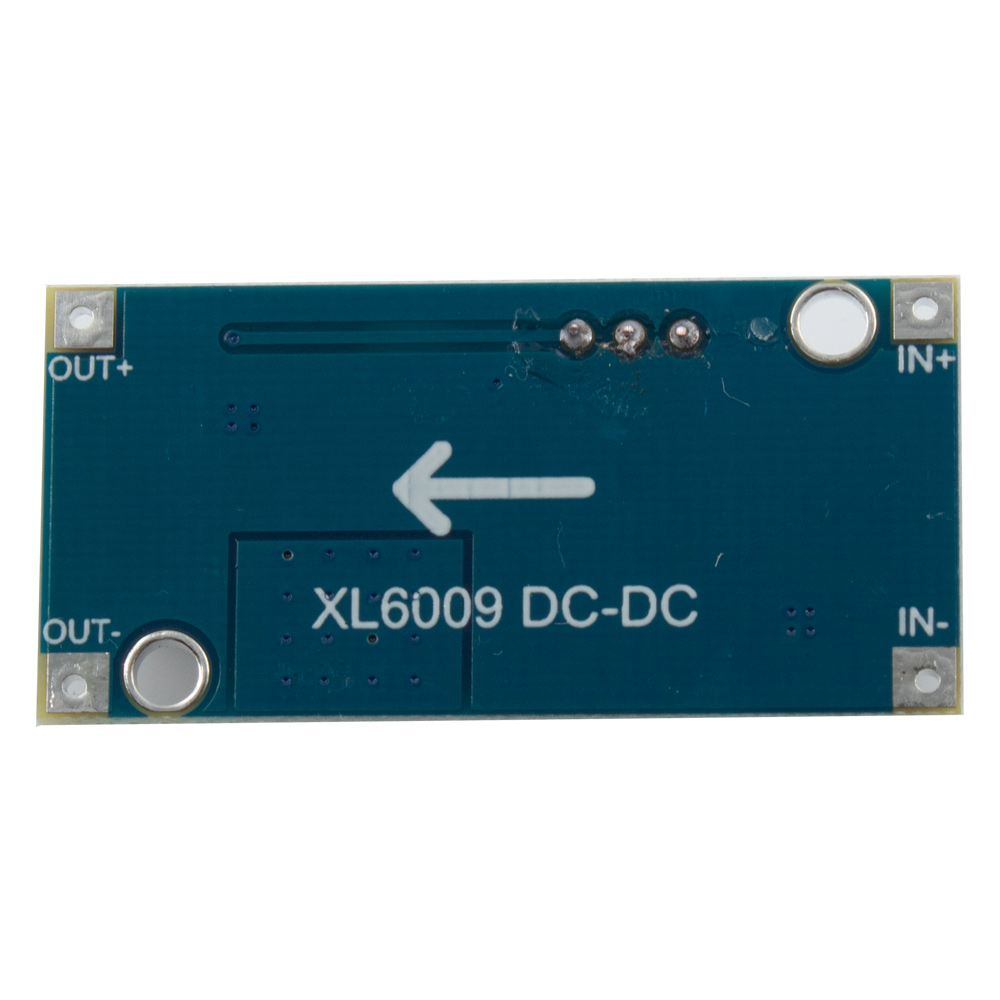

Module convertisseur de tension Step-Up XL6009 pour Arduino
Ce module est un régulateur de tension Step-Up performant basé sur le XL6009, un circuit intégré compatible avec le LM2577.
Il est utilisé pour convertir une tension continue plus faible en une tension plus élevée, par exemple pour le contrôle de la vitesse ou du courant d'un moteur pas à pas.
Pour une utilisation simple, le module dispose d'un potentiomètre permettant de régler facilement la tension de sortie large de 5V à 35V. La puissance de sortie élevée allant jusqu'à 2A sans radiateur permet une large gamme d'applications pour les projets de microcontrôleurs avec un Arduino, Raspberry Pi, etc.
Détails
- Tension d'entrée : 3V – 32V
- Tension de sortie : 5V – 35V (réglable)
- Courant de sortie : courant nominal 2A, 3A max (avec refroidissement !)
- Rendement : jusqu'à 94%
- Fréquence de commutation : 400 kHz
- Température de fonctionnement : -40°C à 125°C
- Dimensions : env. 43 x 21 x 14 mm
Contenu de la livraison
- 1 x module Step-Up avec XL6009, entièrement monté
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Fichiers
| Connecteur: | Pads de soudure |
|---|---|
| Courant de sortie: | 2A |
| Courant max.: | 3A |
| Fonctions de protection: | Protection contre les surtensions |
| Hauteur: | 14 mm |
| IC: | XL6009 |
| Largeur: | 21 mm |
| Longueur: | 43 mm |
| Réglabilité: | Réglable |
| Température maximale de fonctionnement: | 85°C |
| Température minimale de fonctionnement: | -40°C |
| Tension d'entrée: | 3V - 32V |
| Tension de sortie: | 5V - 35V |
| Type de montage: | Montage par vis |
| Type de produit: | Convertisseur de tension |
| Type de régulateur: | Step-Up (convertisseur boost) |
S'inscrire
8 Évaluations
19 mars 2024 13:36
Tension de sortie dépendante de la tension d'entrée manquante dans la description, support très bon
...
Texte original
Ausgangspannung abhängig von der Eingangsspannung fehlt in der Beschreibung Support sehr gut
...
30 janvier 2023 15:36
Module conforme aux attentes
Fonctionne comme indiqué, impeccable.
Texte original
Modul wie erwartet
Funktioniert wie angegeben, einwandfrei
19 juin 2021 00:55
O.K.
...
Texte original
o.k.
...
18 juin 2019 17:19
rien
fait ce qu'il doit faire.
Texte original
nix
tut was es soll.
5 juin 2019 12:52
Module fiable
Module fonctionnant avec précision et fiabilité. Je ne peux que le recommander.
Texte original
Zuverlässiges Modul
Genau und zuverlässig arbeitendes Modul. Kann dieses nur weiter empfehlen.
21 mars 2018 21:24
Module comme décrit
Les modules fonctionnent sans problème.
Livraison très rapide.
Texte original
Module wie beschrieben
Module arbeiten ohne Probleme.
Sehr schnelle Lieferung.
10 décembre 2017 21:25
Je ne peux que me joindre à l'avis des autres
Tension précise, utilisée à 12 volts pour programmer des serrures électroniques de 12 et 24 volts. Cela me facilite énormément le service.
Texte original
Kann mich der anderen Meinung nur anschließen
Genaue Spannung, wird an 12 Volt genutzt, um elektronische Türschlösser mit 12 und 24 Volt zu programmieren. Erleichtert mir den Service enorm
20 octobre 2017 17:37
Module conforme aux attentes
Les modules sont parfaitement adaptés à mon domaine d'application. Je ne peux que les recommander.
Texte original
Module wie erwartet in Ordnung
Die Module sind für mein Einsatzgebiet super genau. Kann diese nur weiter empfehlen
