| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
1,49 €
1,65 €
(9.7% économisé)
|
| Jusqu'à 19 |
1,31 €
1,45 €
(9.66% économisé)
|
| A partir de 20 |
1,25 €
1,39 €
(10.07% économisé)
|
Disponible immédiatement
Convertisseur USB vers Série, niveau TTL
Avec ce convertisseur USB vers Série, la connexion d'une carte de développement, par exemple Arduino, à un PC devient un jeu d'enfant. Le module convertisseur n'est guère plus grand qu'une clé USB classique et peut donc être utilisé de manière compacte. En face de la connexion USB se trouve une rangée de broches avec un total de 5 broches. Celle-ci permet de récupérer une interface série avec des niveaux TTL. La rangée de broches est facilement accessible et peut être câblée rapidement, par exemple avec des câbles Dupont. Le module permet en outre même l'alimentation électrique de la carte de développement avec au choix 3,3V ou 5V. Cependant, le courant de sortie à 3,3V est limité à quelques mA. Le module convertisseur est équipé d'une puce de type Prolific PL2303HX. Pour protéger le module convertisseur, celui-ci est enveloppé dans un manchon thermorétractable transparent.

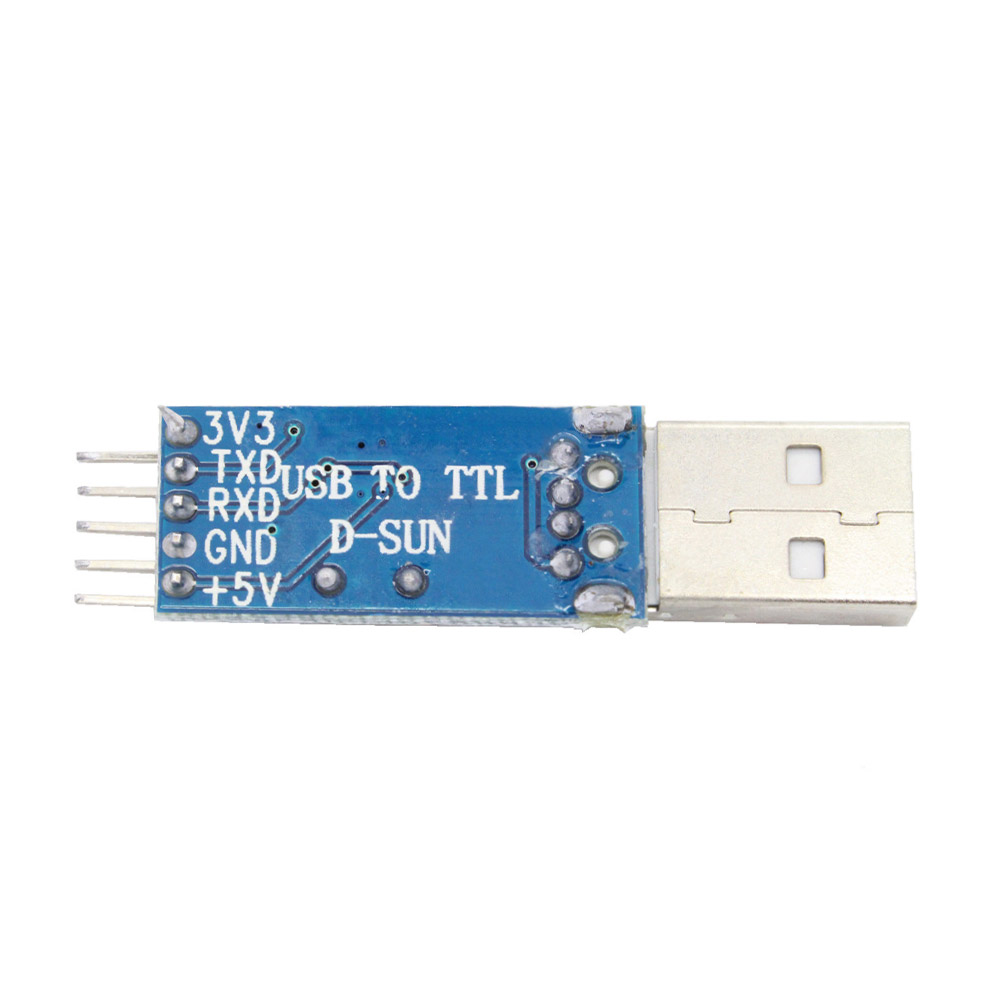

Brochage du convertisseur USB vers Série, niveau TTL
- 3V3 : Alimentation pour carte externe 3,3V (intensité limitée à quelques mA !)
- TXD : Ligne de données « ligne émettrice »
- RXD : Ligne de données « ligne réceptrice »
- GND : Connexion de masse pour carte externe
- +5V : Alimentation pour carte externe 5V
Remarque : Vous trouverez le pilote de puce USB adapté pour Windows plus bas dans la section Téléchargements.
Une fois celui-ci installé, Vous devez sélectionner ce pilote via un clic droit sur l'appareil dans le Gestionnaire de périphériques (version 3.3.3.114).
Sous les systèmes Linux, le module peut être utilisé directement, car le pilote adapté est intégré dans le noyau.
Détails
- Convertisseur USB <-> Série avec niveaux TTL
- RX, TX, GND, 5V, 3,3V
- Dimensions : 14,8 (mm) x 31 (mm).
Contenu de la livraison
- 1 x Convertisseur USB-TTL (dans un manchon thermorétractable transparent)
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
S'inscrire
9 Évaluations
15 mars 2023 15:26
Malheureusement non adapté pour 25600 bauds, sinon le convertisseur serait parfait
Les articles sont arrivés très rapidement et la livraison était peu coûteuse. Malheureusement, contrairement à d'autres convertisseurs, il n'est pas possible de régler 256000 (testé à plusieurs reprises avec HTerm). Cela devrait être mentionné dans la description. Les capteurs à micro-ondes LD2410B/C de Hi-Link sont programmés en usine exactement sur ce débit en bauds.
Texte original
Leider nicht für 25600Baud geeignet, sonst wäre der Konverter perfekt
Artikel kamen sehr schnell und der Versand war günstig. Leider lassen sich im Gegensatz zu anderen Konvertern keine 256000 einstellen (mehrfach getestet mit HTerm). Das sollte man in der Beschreibung erwähnen. Die Mikrowellensensoren LD2410B/C von Hi-Link sind in der Werkseinstellung genau auf die Baudrate programmiert.
22 juin 2022 13:55
Remplit sa fonction
J'utilise ce convertisseur comme alternative économique aux câbles VE Victron originaux (30 €). Il fonctionne parfaitement.
Texte original
Erfüllt seinen Zweck
Ich benutze diesen Konverter als kostengünstige Alternative zu original Victron VE. Datenkabeln (30 €). Funktioniert einwandfrei ??
22 novembre 2020 19:17
Désolé, kit robotique
Désolé pour ce kit robotique, j'achète vraiment volontiers ici, mais cet adaptateur ne fonctionne tout simplement pas, et j'ai finalement programmé mon "Pro-Mini" avec un UNO en tant que "programmeur". Je voulais utiliser cet adaptateur TTL sous Linux Mint 19, mais il semble que même le jeu de puces ne soit pas reconnu par "lsusb".
Texte original
Tut mir leid,...
Tut mir leid Roboter-Bausatz,
ich kaufe wirklich gerne hier, aber dieser Adapter funktioniert einfach nicht, und ich habe meinen "Pro-Mini" inzwischen mit einem UNO als "Programer" programmiert. Ich wollte diesen TTL-Adapter unter Linux-Mint-19 verwenden, doch scheinbar wird nicht einmal der Chipsatz unter "lsusb" erkannt.
21 décembre 2019 17:20
Tout est parfait
Livraison rapide pour le lendemain. Super !
Texte original
Alles bestens
Schnelle Lieferung zum nächsten Tag. Spitze!
3 décembre 2019 13:22
Livraison rapide, tout est OK.
Ça fonctionne !!
Texte original
Schnelle Lieferung alles OK.
Funktioniert!!
2 septembre 2019 08:05
Fait ce qu'il doit faire
Joli petit convertisseur. À souligner : les 3 LED pour la tension d'alimentation, RX et TX. Ce serait encore mieux si elles avaient aussi 3 couleurs différentes...
Merci également pour l'expédition extrêmement rapide.
Texte original
Macht, was er soll
Schöner kleiner Konverter. Hervorzuheben sind die 3 LEDs für Betriebsspannung, RX und TX. Noch besser wäre es, wenn die auch 3 unterschiedliche Farben hätten...
Danke i.Ü. für den extrem schnellen Versand.
19 avril 2019 20:28
Tout est parfait
J'utilise ceci pour mes appareils Pi (Raspi et Banana) afin de voir les messages du noyau Linux lors du démarrage et de l'arrêt, et également pour effectuer des entrées en général (par exemple, dans le gestionnaire de démarrage u-boot, ou simplement pour me connecter au système via l'interface série au lieu de passer par le LAN).
Normalement, il suffit de connecter seulement 3 des connecteurs : TX à RX, RX à TX et GND à GND.
Les deux autres connecteurs sont 3,3 V et 5 V ; ceux-ci ne sont nécessaires que si l'appareil ou le circuit intégré n'a pas sa propre alimentation électrique.
Texte original
Alles bestens
Ich benutze dies für meine Pi Geräte (Raspi und Banana) um die Linux-Kernel-Meldungen beim Booten und Runterfahren zu sehen, und auch allg. um Eingaben zu tätigen (z.B. beim Bootmanager u-boot, oder einfach so über die serielle Schnittstelle ins System einloggen statt normal übers LAN).
Normalerweise braucht man nur 3 der Anschlüsse anschliessen: TX an RX, RX an TX und GND an GND.
Die beiden anderen Anschlüsse sind 3.3V und 5V; diese braucht man nur dann wenn das Gerät oder IC keine eigene Stromversorgung hat.
23 janvier 2018 12:55
Bon et pas cher
Le convertisseur fonctionne parfaitement sous Windows avec les pilotes Profilic d'origine.
Texte original
Gut und Günstig
Der Konverter funktioniert tadellos unter Windows mit den originalen Profilic Treibern.
9 mai 2016 13:15
Prix attractif, mais avec des pièges
J'ai récemment acheté ici cet adaptateur pour mon clone Arduino Pro Mini.
Malheureusement, il ne s'agit pas de puces Prolific originales, mais de contrefaçons. En soi, ce n'est pas un problème, mais Prolific bloque ces puces dans ses pilotes, ce qui nécessite plusieurs astuces pour faire fonctionner le convertisseur USB/série avec les pilotes.
Tout cela n'est pas un problème, mais un petit avertissement aurait été utile...
Néanmoins, un grand bravo à Roboter-Bausatz.de pour le prix et la livraison rapide !
Texte original
Günstig, aber mit Tücken
Habe mir hier vor kurzem diesen Adapter für meinen Arduino Pro Mini Klon gekauft.
Leider handelt es sich hierbei nicht um originale Prolific-Chips sondern um nachgemachte. An sich kein Problem, jedoch sperrt Prolific solche Chips in seinem Treiber aus, sodass mehrere Tricks notwendig sind um den USB/Seriell Wandler mit den Treibern zum laufen zu bringen.
Alles kein Problem, allerdings wäre hier ein kleiner Hinweis nicht schlecht gewesen...
Trotzdem großes Lob an Roboter-Bausatz.de für den Preis und den schnellen Versand!
