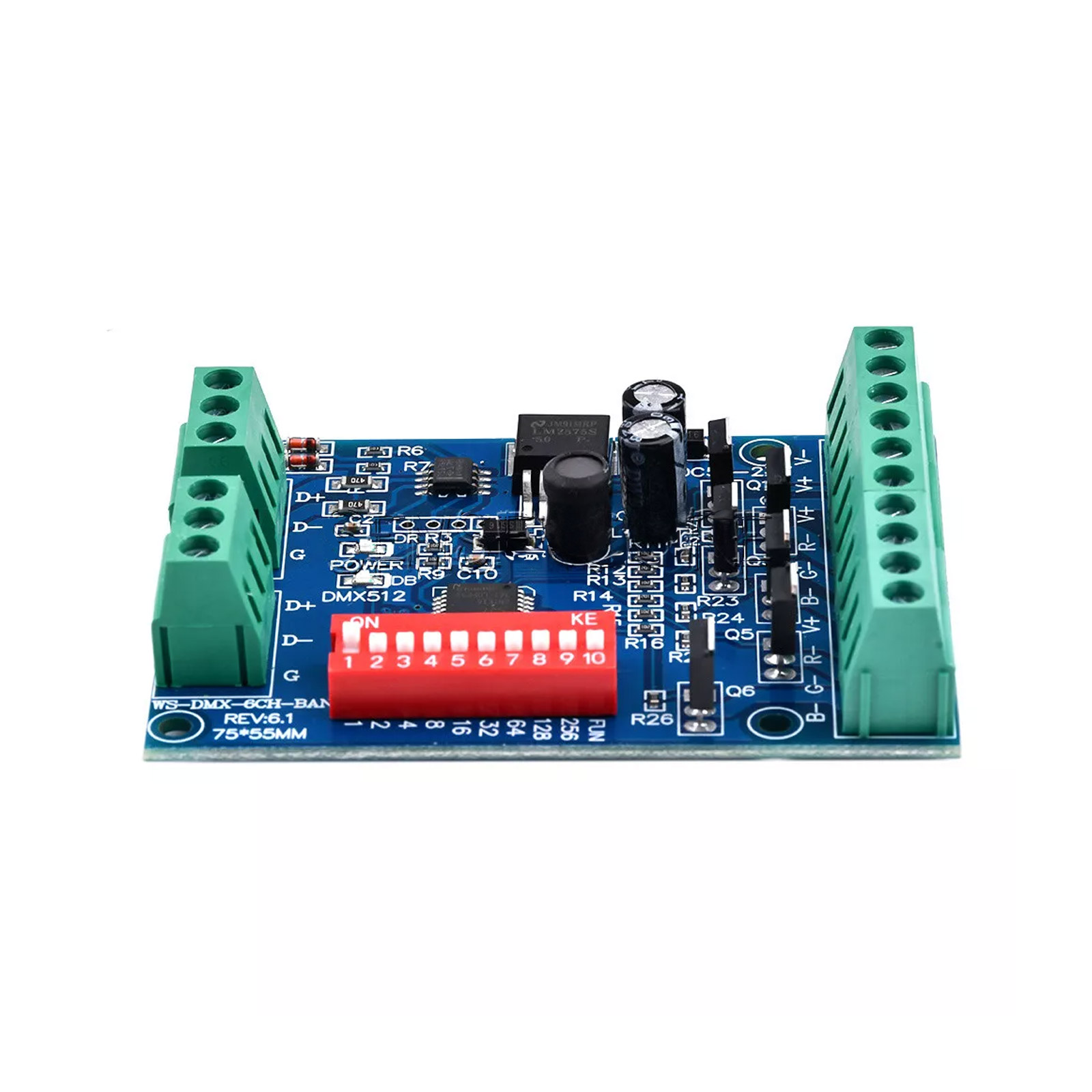

Le décodeur RGB DMX512 6 canaux est un contrôleur LED professionnel pour systèmes de commande numérique DMX512, idéal pour piloter des bandes LED RGB (par ex. 5050/3528). Avec un total de 6 canaux (2 groupes RGB) et un courant de sortie maximal de 4 A par canal, ce module convient parfaitement aux installations lumineuses puissantes en intérieur et en extérieur.
Grâce à sa sortie open-drain CMOS, son anode commune et une tension d'entrée de 5–24 V CC, le module est particulièrement flexible et compatible avec de nombreux systèmes LED courants. Il s'intègre facilement dans les systèmes DMX existants et offre des performances fiables, même dans des conditions exigeantes.
Connexion & câblage
1. Alimentation électrique :
- Connecter une alimentation CC 5–24 V
- + (positif) à V+, – (négatif) à V–
2. Sorties LED (6 canaux) :
- Connecter deux groupes RGB :
- OUT1 (R1, G1, B1)
- OUT2 (R2, G2, B2)
- Remarque : Anode commune – V+ va à toutes les LED RGB
3. Entrée DMX :
- DMX IN : Connexion au système de commande DMX (par ex. table DMX, contrôleur)
- Broche 1 : GND
- Broche 2 : DMX–
- Broche 3 : DMX+
4. Sortie DMX (optionnelle) :
- DMX OUT : Pour la connexion en série à d'autres appareils DMX
Détails
- Tension d'entrée : CC 5–24 V
- Courant de sortie : max. 4 A par canal (24 A au total)
- Canaux : 6 (par ex. R1/G1/B1/R2/G2/B2)
- Signal : DMX512 (numérique, 3 broches)
- Connexion : Anode commune
- Sortie : Open-Drain (CMOS)
- Plage de température : –20 °C à +60 °C
- Dimensions : 72 × 55 × 15 mm
Contenu de la livraison
- 1× Décodeur LED RGB DMX512 6 canaux
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Fichiers
| Type de produit: | Module à LED |
|---|
