| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
10,19 €
|
| Jusqu'à 19 |
9,79 €
-3,93 %
|
| A partir de 20 |
9,19 €
-9,81 %
|
Disponible immédiatement

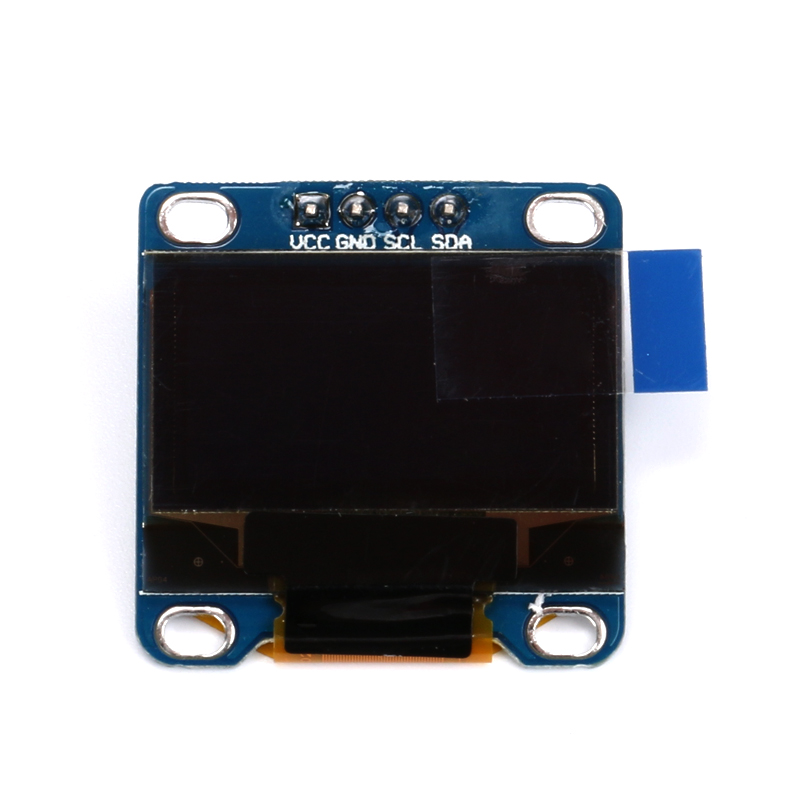

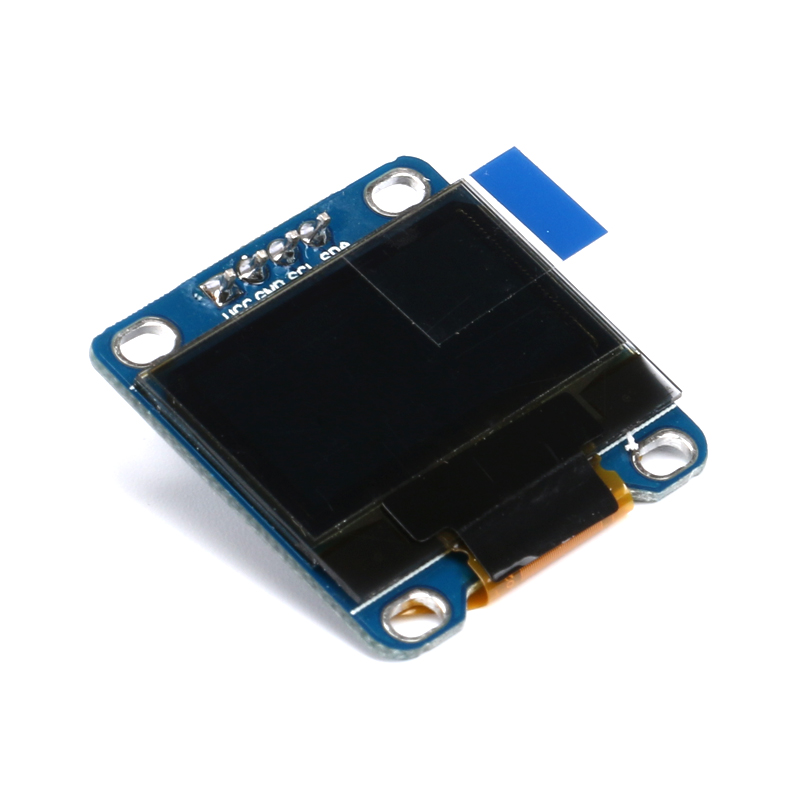

Écran OLED bicolore 0.96" avec 128 x 64 pixels (Bleu / Jaune)
Cet écran, avec une diagonale de 3 cm, est très petit et offre une excellente lisibilité grâce à son fort contraste. L'écran est composé de 128x64 pixels OLED contrôlés individuellement par la puce SSD1306 intégrée.
Comme les pixels émettent leur propre lumière, aucun rétroéclairage n'est nécessaire, ce qui réduit la consommation d'énergie et améliore le contraste de l'écran.
Il est idéal pour une utilisation simple avec des microcontrôleurs tels qu'Arduino, ATmega, STM32, 8051, AVR, PIC, DSP, ARM, MSP430, PLC, logique TTL. L'écran est piloté via l'interface I2C et ne nécessite que 4 connexions.
Une configuration typique des broches pour un Arduino est la suivante :
- VCC -> 3.3V
- GND -> GND
- SDA -> A4
- SCL -> A5
En combinaison avec les deux bibliothèques Arduino Adafruit GFX et Adafruit SSD1306, qui incluent également des exemples de croquis, l'écran peut être programmé rapidement. Plus d'informations dans la section des liens ci-dessous.
Détails
- Jeu de puces : SSD1306
- Couleur : Bleu & Jaune
- Angle de vision : > 160°
- Résolution : 128 x 64 pixels
- Tension de fonctionnement : 3.3V à 5V
- Température de fonctionnement : -30°C à +80°C
- Faible consommation d'énergie : 0,04W en fonctionnement normal
- Pilotage : I2C / TWI

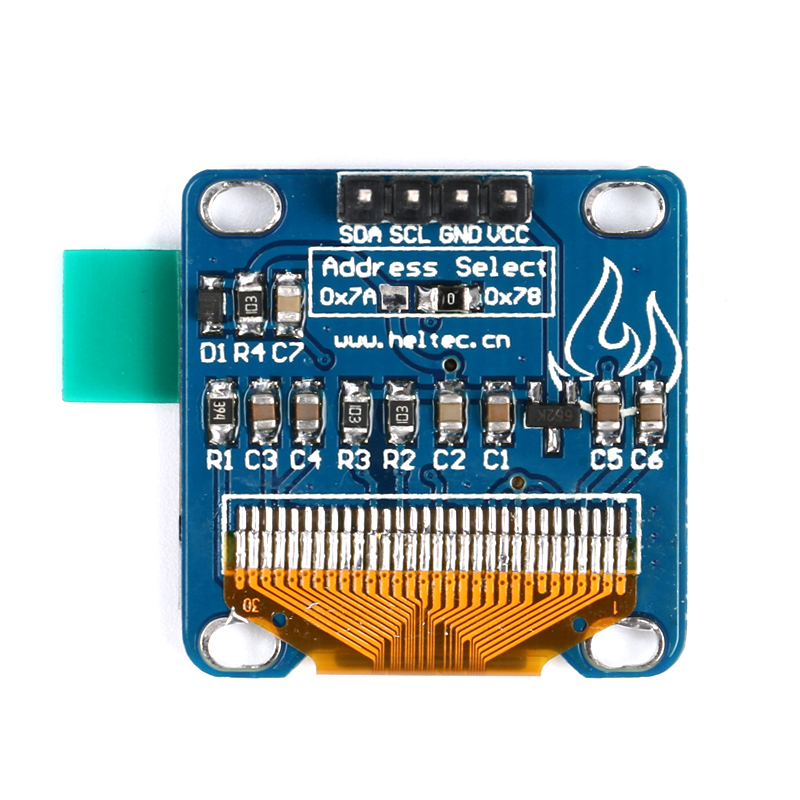

- Brochage : VCC, GND, SCL, SDA
- Dimensions : env. 27 mm * 27 mm * 4,1 mm
Contenu de la livraison
- 1x Écran OLED monté comme illustré
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Fichiers
| Consommation (W): | 0,04 |
|---|---|
| Dimensions: | 27x27x4,1 |
| IC: | SSD1306 |
| Résolution: | 128x64 |
| Taille de l'écran: | 0,96 |
| Tension d'alimentation: | 3,3-5V |
| Type d'interface: | Protocole I2C/TWI |
| Type de produit: | Écran OLED |
S'inscrire
4 Évaluations
11 janvier 2024 20:32
Tout comme commandé
Très bien
Texte original
Alles wie bestellt
Sehr gut
11 février 2020 22:53
Très sensible. Comment l'installer ?
J'ai déjà grillé deux de ces écrans. À la première impression, mon avis était encore bon (cf. ci-dessus). L'écran est également sympa tant qu'il reste sur la carte de développement. Les problèmes commencent lors de l'installation.
1. Il n'y a aucune « saillie » depuis la surface visible, à part l'épaisseur du film (0,2 mm ?), qui permettrait à l'écran de s'insérer dans une découpe de panneau avant. Une fois la barrette de connecteurs soudée, les points de soudure du côté de la surface visible sont déjà trop hauts. Même si l'on parvient à poncer les points de soudure et à installer l'écran, on verra toujours une saillie visible dans le panneau avant, car chaque panneau avant, même de 1 mm, est plus épais que la saillie de la surface de l'écran par rapport à sa carte.
2. Le support en verre est très fragile. Sans m'en rendre compte, j'ai cassé celui du deuxième exemplaire lors de l'installation, simplement en pré-montant l'écran avec des vis M2 serrées à la main. Résultat : prix d'achat perdu, pour la deuxième fois. Avec le premier exemplaire, j'avais accidentellement appliqué 5 V sur une broche I2C – écran mort. Après la deuxième tentative, j'ai abandonné et j'utilise maintenant un écran LCD HD44780, qui a survécu à toutes les manipulations suivantes.
Je serais très intéressé par des solutions pour installer cet écran dans des appareils « réels ». En attendant, je l'utilise de préférence uniquement dans des montages temporaires.
Texte original
Sehr empfindlich. Wie soll man das einbauen?
ich habe mittlerweile zwei von den Displays "verheizt". Bei ersten Eindruck war meine Bewertung noch gut (s.o.). Das Display ist auch cool, solange es auf dem Entwicklerboard steckt. Beim Einbau gehen die Probleme los.
1. Es gibt von der Sichtfläche keine "Erhebung" außer einer Foliendicke (0,2 mm?), mit der das Display in einen Frontplattenausschnitt passen könnte. Wenn man die Stiftleiste anlötet, sind die Lötpunkte auf der Seite der Sichtfläche schon zu hoch. Wenn man schafft, die Lötpunkte abzuschleifen und das Display einzubauen, wird man immer noch durch eine sichtbare Erhebung in der Frontplatte auf das Display gucken, da jede Frontplatte, auch 1 mm, dicker als die Erhebung der Displayfläche von seiner Platine ist.
2. Der Glasträger ist sehr empfindlich. Ich habe den, ohne es zu bemerken, beim Einbau des zweiten Exemplars gebrochen, indem ich das Display nur mit M2-Schrauben fingerfest vormontiert hatte. Ergebnis: Kaufpreis geschrottet, zum zweiten Mal. Beim ersten Exemplar hatte ich aus Versehen 5 V auf einen I2C-Anschluss gegeben- Display tot. Nach dem zweiten Versuch wollte ich nicht mehr und habe jetzt ein HD44780-LCD-Display, das alle nachfolgenden Basteleien überlebt hat.
Ich wäre sehr interessiert an Lösungen, wie man das Display in "echte" Geräte einbaut. Bis dahin benutze ich es lieber nur in fliegenden Aufbauten.
29 décembre 2019 23:56
Écran élégant et beau
Il a une très belle apparence. Les 16 premières lignes sont jaunes, les 48 lignes restantes sont bleu turquoise. Pour la résolution, vous pouvez modifier Adafruit_SSD1306.h ou consulter les exemples avec la méthode d'appel plus moderne (constructeur). Attention, mon écran voulait l'ID 0x3C et non 0x3D comme dans l'exemple.
Avec la plus petite taille de police "1", j'obtiens 8 lignes de texte et environ 20 colonnes. Pour moi (plus de 50 ans), cela n'est lisible qu'avec une loupe, et je ne l'utilise que pour des vues de diagnostic, mais c'est net et ultra cool ! Pour une utilisation normale, je pense qu'il est confortable d'avoir environ 4 lignes (1 jaune, 3 bleues) avec 10 colonnes sans lunettes.
Attention : avec une résolution de 128x64, la bibliothèque utilise plus de 1,1 ko de mémoire pour l'image. L'Arduino UNO n'a que 2 ko au total, donc la limite est rapidement atteinte. Un autre problème : si la limite est dépassée, par exemple en intégrant du matériel supplémentaire, l'appel de démarrage pour l'écran et tout le programme se fige, sans que le débutant (moi) comprenne pourquoi. Maintenant que j'ai compris cela, je recommande pour l'Arduino Uno d'utiliser une résolution de 128x32, ou de ne pas intégrer de matériel supplémentaire (bibliothèques) ou d'utiliser un modèle plus grand.
Texte original
Schickes, schönes Display
Sieht toll aus. Die oberen 16 Zeilen sind gelb, die restlichen 48 Zeilen Türkis-Blau. Für die Auflösung kann man die Adafruit_SSD1306.h umschreiben oder sich die Beispiele mit der moderneren Aufrufmethode (Konstruktor) ansehen. Achtung, mein Display wollte die ID 0x3C und nicht 0x3D wie im Beispiel.
In der kleinsten Schriftgröße "1" komme ich auf 8 Textzeilen und etwa 20 Spalten, zwar für mich (über 50) nur mit Lupe zu erkennen, und nur für Diagnoseansichten benutzt, aber scharf und ultracool! Für eine normale Anwendung schätze ich ohne Brille ca. 4 Zeilen (=1x gelb, 3x blau) mit 10 Spalten als komfortabel ein.
Achtung: bei der Auflösung 128x64 nimmt sich die Bibliothek über 1,1 kByte Speicher für das Bild. Der Arduino UNO hat nur insgesamt 2 kByte, so dass die Grenze relativ schnell erreicht ist. Auch blöd: Wenn die Grenze überschritten wurde, z.B. durch Einbindung von weiterer Hardware, bleibt der Startaufruf für das Display und das ganze Programm hängen, ohne dass der Anfänger (ich) sieht, warum. Nachdem ich das geschnallt habe, empfehle ich für den Arduino Uno 128x32, oder keine weitere Hardware (Bibliotheken) einbinden oder ein größeres Modell.
11 novembre 2017 18:46
Super écran
L'écran OLED fonctionne super bien, il est très lumineux et offre la résolution complète 128x64. Il faut d'abord modifier Adafruit_SSD1306.h pour 128x64. Sinon, on n'a que 128x32 pixels, mais ce n'est pas dû à l'écran, même si on ne distingue alors que 32 lignes.
Texte original
Super Display
Das Oled-Display funktioniert Super, schön hell und hat die volle 128x64 Auflösung.
die Adafruit_SSD1306.h muß vorher auf 128x64 umgeschrieben werden.
Sonst hat man nur die 128x32 Pixel, was aber nicht am Display liegt, auch wenn man dann nur
32 Zeilen erkennen kann.
