Disponible immédiatement

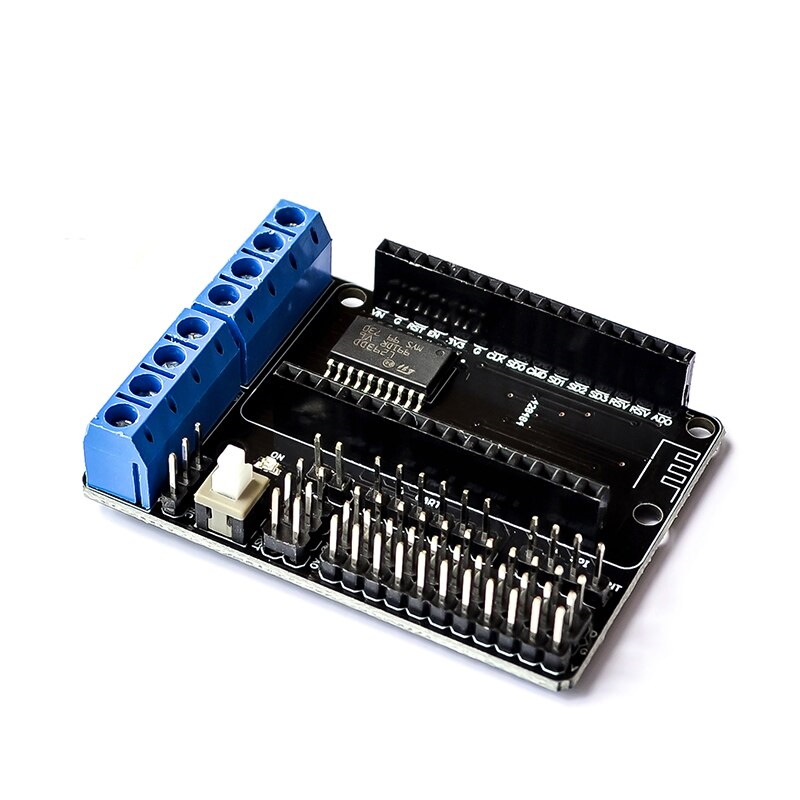

Le Motor Shield pour ESP8266 est spécialement conçu pour les applications WiFi et IoT et vous permet de contrôler des moteurs via le Wi-Fi. Ce shield sert d'extension pour une carte NodeMCU ESP8266 ou ESP-12E Development Board et est capable de piloter un moteur pas à pas 4 phases ou deux moteurs à courant continu en mode bidirectionnel.
Détails
- Tension moteur (VM) : CC 4,5 V - 36 V, peut être alimentée séparément
- Tension contrôleur (VIN) : CC 4,5 - 9 V, peut être alimentée séparément
- Court-circuit sub : En reliant VM et VIN, la carte et le moteur peuvent être alimentés avec la même tension (4,5 V à 9 V). Cependant, cela n'est pas recommandé dans la plupart des configurations.
- Courant logique : ≤ 60 mA (Vi = L), ≤ 22 mA (Vi = H)
- Courant de fonctionnement du pilote : ≤ 1,2 A
- Puissance dissipée maximale : 4 W (T = 90 °C)
- Niveau de signal de commande d'entrée : Haut : 2,3 V ≤ VIH ≤ VIN ; Bas : -0,3 V ≤ VIL ≤ 1,5 V
- Température de fonctionnement : -25 °C à +125 °C
- Pilote : Pilote de pont en H haute performance double L293D
- Connecteur de commande ESP12E Dev Kit : D1, D3 (moteur A) ; D2, D4 (moteur B)
- Interrupteur marche/arrêt intégré
Contenu de la livraison
- 1x Motor Shield ESP8266 (comme illustré)
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
