| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
2,16 €
|
| Jusqu'à 19 |
1,90 €
-12,04 %
|
| A partir de 20 |
1,83 €
-15,28 %
|
Disponible immédiatement
Kit de chenillard avec de nombreux composants CMS pour exercices de soudure

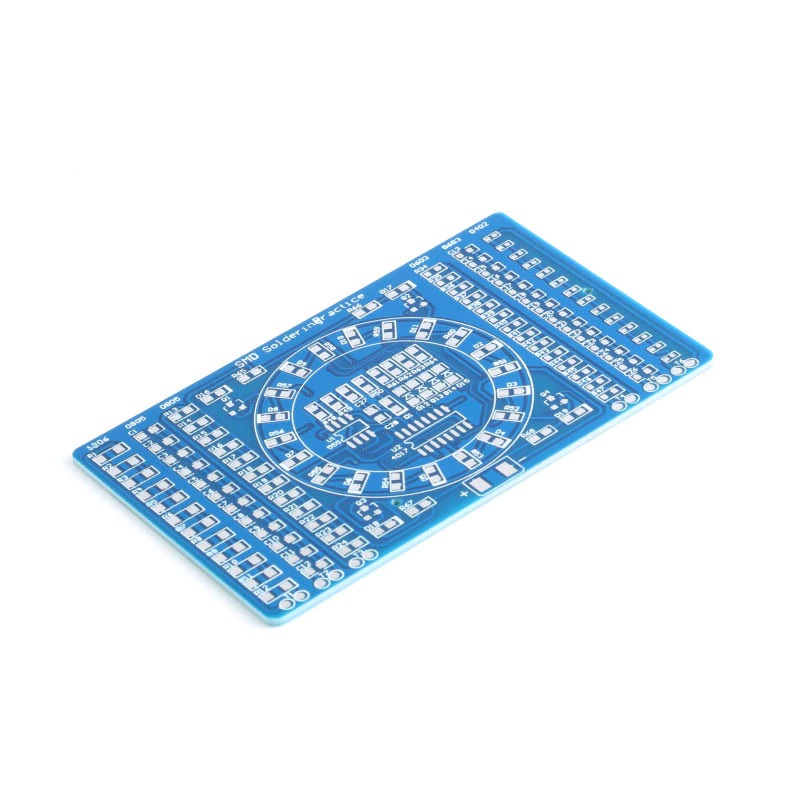

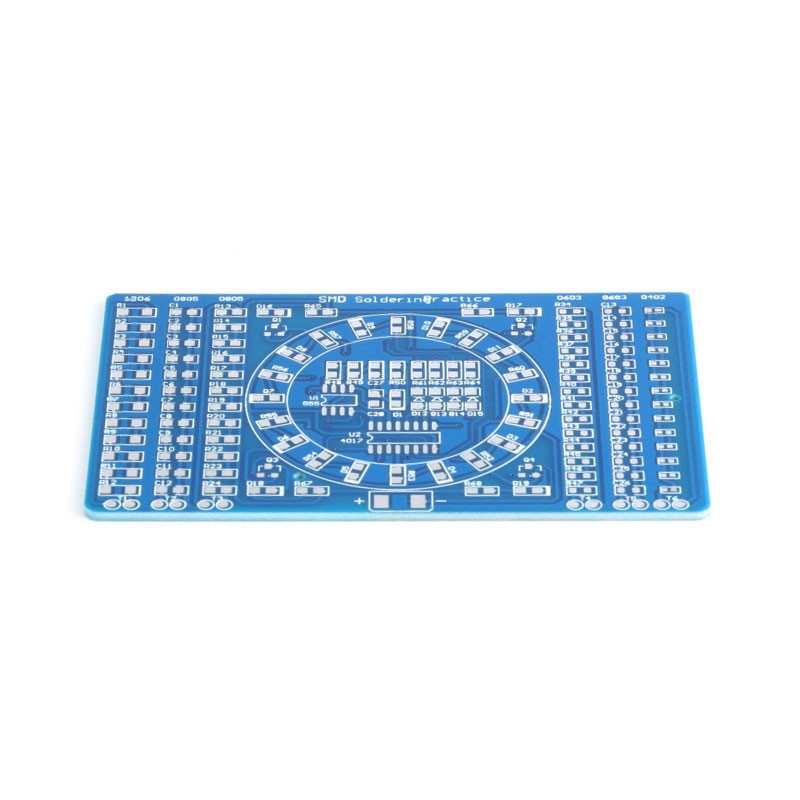

Ce kit se compose d'une carte étiquetée avec de nombreux composants CMS à monter ou à souder. Idéal pour les débutants afin de s'exercer à la soudure manuelle des CMS ou pour souder des cartes avec le procédé de refusion.

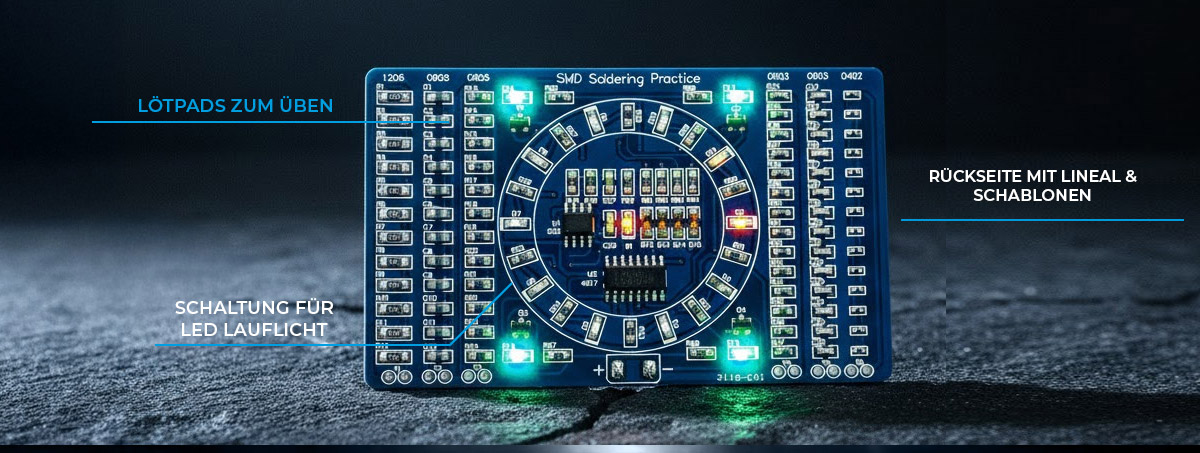

Le kit est divisé en trois parties :

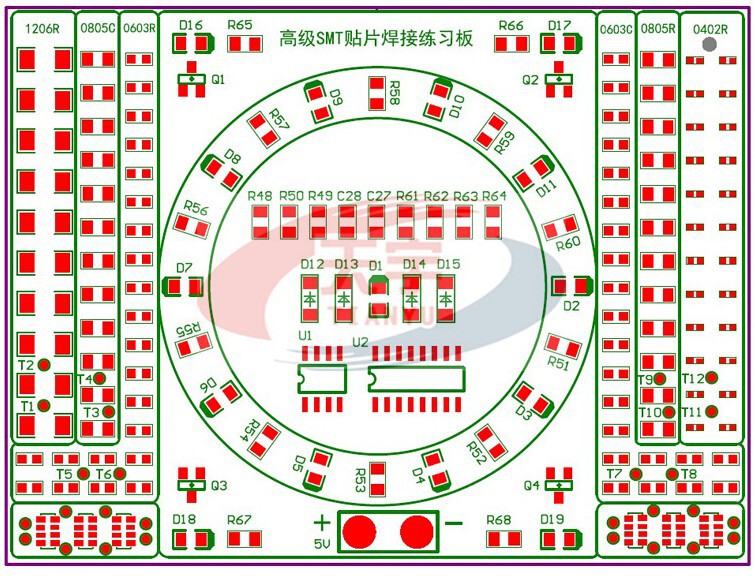

- Sur le côté de la carte se trouvent six rangées de pastilles de soudure classées par taille pour s'exercer. Chaque rangée possède des points de contrôle (T1-T6)

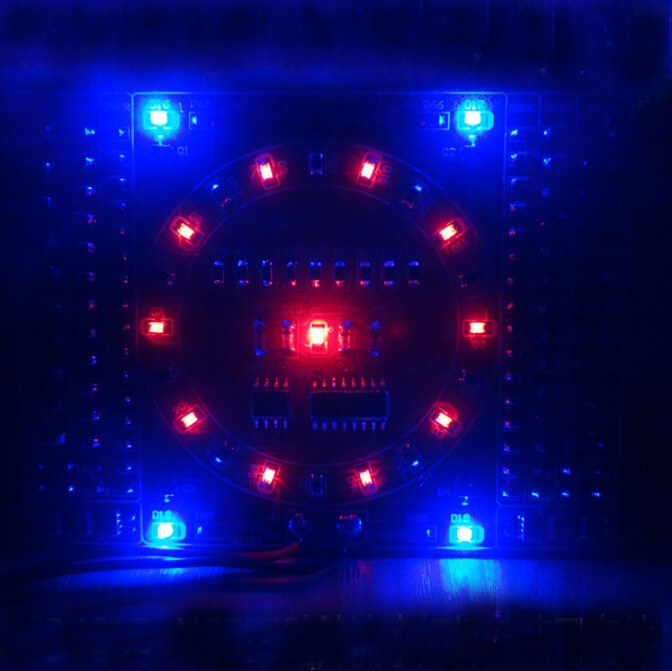

- Au centre de la carte se trouve un circuit pour un chenillard LED fonctionnel. Le chenillard défile dans une direction et recommence depuis le début après la dernière LED. Le circuit intégré CD4017 sert de compteur et le NE555 sert de générateur d'horloge.

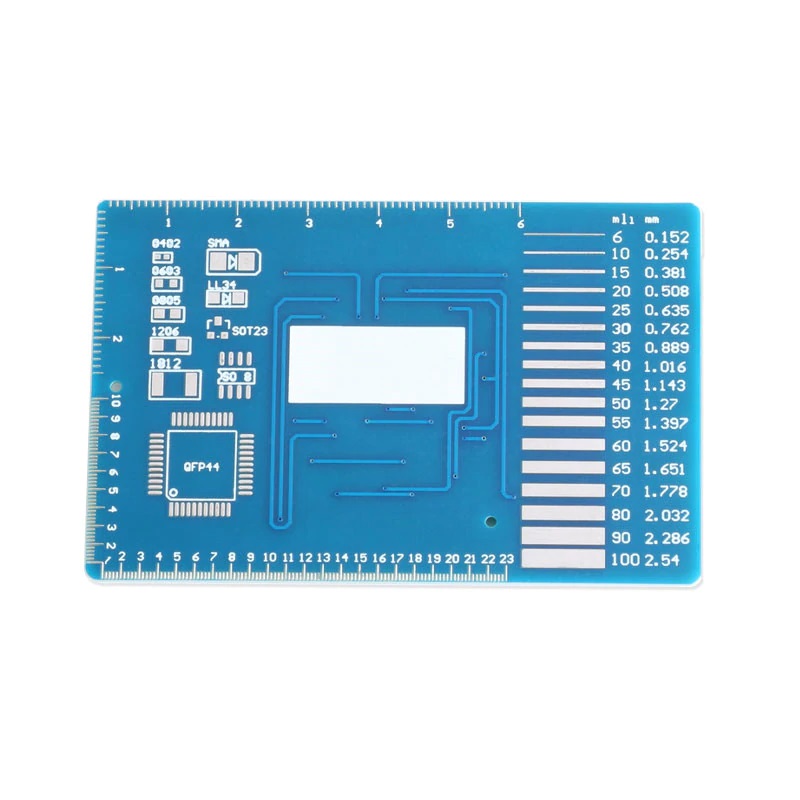

- Sur le dos de la carte se trouvent plusieurs gabarits et une règle pour mesurer ou vérifier les composants. Les pastilles de soudure conviennent également pour s'exercer !
La condition de base pour la soudure CMS est un fer à souder avec une panne adaptée, idéalement une station de soudage régulée avec support pour fer à souder.
Pour placer correctement les fins composants électroniques, il est recommandé d'utiliser une pince anti-statique ESD et un bon éclairage.
Attention : il s'agit d'un kit électronique qui doit encore être assemblé. Des connaissances en soudure sont nécessaires ! Tous les composants de carte nécessaires sont inclus dans le kit.
Détails
- Dimensions de la carte : 89 * 58 mm
- Épaisseur de la carte : 1,6 mm
- Puces : NE555 & CD4017
- Alimentation électrique : CC 3V-12V
Contenu de la livraison
- 1x Kit de chenillard : carte d'exercice CMS à souder
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken, info@roboter-bausatz.de
| Alimentation: | 2 broches |
|---|---|
| Dimensions: | 89x58mm |
| Niveau de difficulté: | Difficile |
| Tension: | DC 3-12 V |
| Type de montage: | Montage en surface (CMS), SMD |
| Type de produit: | Kit électronique |
your droid
Découvrez l'univers de l'électronique DIY avec yourDroid ! Nos kits et articles électroniques vous permettent de développer et de construire vos propres projets. Que vous souhaitiez créer un robot, un système de domotique ou quelque chose de totalement nouveau, nous avons tout ce dont vous avez besoin. Nos composants de haute qualité et nos instructions faciles à suivre garantissent que chacun, des débutants aux makers expérimentés, peut réussir. Découvrez dès maintenant notre boutique en ligne et lancez votre prochaine aventure DIY avec yourDroid !
S'inscrire
1 - 10 de 26 Évaluations
21 août 2024 21:01
Super pour s'entraîner
Super truc
Texte original
Toll zum üben
Super Ding
7 juillet 2024 12:51
Parfait pour s'entraîner
J'utilise toujours cette carte pour m'entraîner et tester différentes pointes de fer à souder ou les réglages du pistolet à air chaud. Elle est vraiment parfaite pour cela, et le plus beau, c'est qu'en plus, la carte a une fonction, ce qui permet au moins de voir si tout a été correctement installé. Petite remarque : les zones à gauche et à droite n'ont pas de fonction, seule la partie centrale est importante pour le fonctionnement. Il faut donc tester sur les bords puis poser. :-). La livraison a également été rapide.
Texte original
Perfekt zum üben
Ich benutze diese Platine immer zum üben und testen verschiedener Lötkolbenspitzen oder Einstellung der Heißluftpistole. Dafür ist die echt perfekt, das schönste ist aber dann auch noch, das sie Platine eine Funktion hat, so kann man wenigsten sehen ob das auch alles so richtig eingebaut wurde. Kleine Anmerkung, Bereich links und rechts ohne Funktion, entscheidend für die Funktion ist die Mitte, also am Rande testen und dann los legen. :-). Lieferung war auch schnell.
19 juin 2024 06:03
Un classique pour moi
J'utilise cette carte d'entraînement pour comparer la soudure avec différentes pointes de station de soudage, types de fil à souder et flux, en fonction de la taille des composants. Par exemple, trois résistances chacune avec du fil à souder de 1 mm, 0,75 mm, 0,5 mm et 0,35 mm. Comme 12 composants identiques sont disposés en série, on peut ensuite bien comparer les résultats à la loupe ou au microscope.
Texte original
Für mich ein Klassiker
Ich verwende diese Übungsplatine, um - je nach Bauteilgröße - das Löten mit unterschiedlichen Lötspitzen, Lötzinn-Varianten und Flussmitteln zu vergleichen. Z.B. jeweils 3 Widerstände mit 1mm, 0,75mm, 0,5mm und 0,35mm Lötzinn.
Da jeweils 12 gleichartige Bauteile in einer Reihe angeordnet sind, kann man die Ergebnisse danach schön mit Lupe oder Mikroskop vergleichen.
23 mai 2024 19:59
Super
C'était amusant.
Texte original
Super
Hat Spaß gemacht
22 mai 2024 13:20
Bon kit pour s'entraîner
Prix abordable, livraison rapide et sans complication.
Texte original
Guter Bausatz zum üben
Preiswert, schnelle und unkomplizierte Lieferung.
23 février 2024 11:55
Fonctionne...
Parfait pour s'amuser. Beaucoup de plaisir pour un petit prix. J'en ai commandé une autre. Cela me donne un peu de confiance en tant que débutant. Je m'échauffe avec la soudure avant de gâcher quelque chose de cher...
Texte original
Läuft...
Prima um zum Austoben. Für kleines Geld viel Spaß. Habe noch eine nachgeordert. Gibt mir als Anfänger etwas Sicherheit. Löte mich damit warm, bevor ich was teures versauen...
8 février 2024 09:07
Parfait, pas cher et bon. Merci beaucoup
...
Texte original
Perfekt günstig und Gut. Vielen Dank
...
14 juillet 2023 12:10
Malheureusement seulement des LED rouges
Le kit plaît, car je peux voir s'il fonctionne. Au dos, il y a une belle liste de composants qui peuvent encore être utiles plus tard. Chez moi, il n'y avait malheureusement que des LED rouges, ce qui donne un aspect un peu terne. Deux couleurs différentes auraient été plus jolies. Les résistances de limitation de courant des LED ont une valeur différente de celle indiquée dans la description, mais cela fonctionne quand même.
Texte original
Leider nur rote LED
Bausatz gefällt, weil ich sehen kann ob es funktioniert. Auf der Rückseite ist eine schöne Auflistung von Bauteilen, die man später auch noch brauchen kann. Bei mit waren leider nur rote LED dabei, sieht deshalb etwas langweilig aus. 2 unterschiedliche Farben wären schöner gewesen. Die LED Vorwiderstände haben einen anderen Wert als in der Beschreibung, funktioniert trotzdem.
3 juillet 2023 21:14
C'était amusant et agréable de voir un circuit intégré soudé soi-même en fonctionnement
Très bonne idée avec le chenillard. Dans le téléchargement de la description allemande, il est question de résistances de limitation de courant de 470 Ohm pour les LED, mais celles fournies étaient de 390 Ohm. Dans la description, j'ai ensuite remarqué l'absence de R50. Il s'agit de la LED pour le signal d'horloge, donc également 390 Ohm. Sur les photos de l'article, les LED extérieures sont de couleurs différentes de celles de l'anneau. Chez moi, il n'y avait malheureusement que des LED rouges. Sous la désignation de la carte (ZY-TP143), on trouve sur Internet une description très détaillée en anglais. La vidéo YouTube liée est bien intentionnée, mais la technique de soudure, à mon avis, n'est pas idéale.
Texte original
War ein Spaß und schön ein selbst eingelötetes IC in Funktion zu sehen
Sehr schöne Idee, mit dem Lauflicht. Im Download der deutschen Beschreibung ist von 470 Ohm Vorwiderständen für die LED die Rede - mit dabei waren 390 Ohm. In der Beschreibung habe ich dann R50 vermisst. Das ist die LED für das Taktsignal, also auch 390 Ohm. Auf den Artikelfotos sind die äußeren LED andersfarbig als der Ring. Bei mir waren es leider nur rote LED. Unter der Bezeichnung des Boards (ZY-TP143) findet sich im Internet noch eine sehr ausführliche Beschreibung in Englisch. Das verlinkte Youtube Video ist gut gemeint, die Löttechnik m.E. nicht das gelbe vom Ei.
31 mai 2023 12:47
Kit excellent. Bon rapport qualité-prix
Parfait pour débuter avec la soudure CMS.
Texte original
Top Bausatz. Preiswert
Perfekter Einstieg ins smd Löten.
