| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
8,25 €
|
| Jusqu'à 19 |
7,95 €
-3,64 %
|
| A partir de 20 |
7,85 €
-4,85 %
|
Disponible immédiatement
Kit pour une horloge électronique avec affichage 4 bits (vert)
Kit DIY économique et esthétique pour apprendre les bases de l'électronique. Le kit est composé de pièces individuelles qui doivent être soudées sur une carte imprimée étiquetée. Ce kit convient aux débutants en soudure, car l'horloge numérique n'utilise pas de minuscules composants CMS et mise sur des composants classiques en montage traversant.

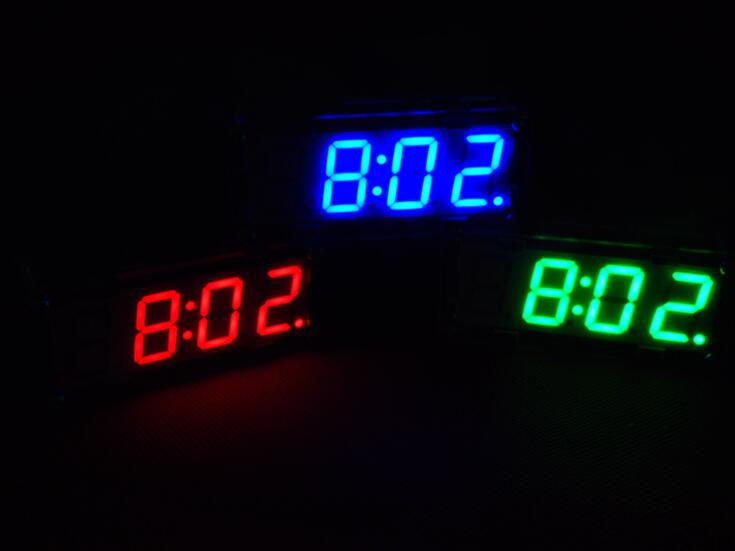

L'affichage en temps réel se compose d'un affichage 7 segments à 4 chiffres, facile à lire, avec les fonctions suivantes : heure, heure de réveil (minuteur alarme) et affichage de la température.
L'horloge est équipée d'un capteur de température et de lumière. Vous pouvez afficher la température en degrés Celsius ou Fahrenheit. Grâce à la photorésistance utilisée comme capteur de lumière, l'affichage LED peut être automatiquement atténué.
L'horloge fonctionne en 5V et est livrée avec un câble DC vers USB. Vous pouvez donc alimenter l'horloge, par exemple, avec un chargeur de téléphone portable. De plus, une batterie de secours peut être installée pour conserver l'heure même lorsque l'appareil est éteint.
Veuillez noter que des connaissances de base en soudure et en électronique sont nécessaires pour assembler ce kit avec succès.
Détails
- Taille de l'affichage : 0,8"
- Couleur de l'affichage : Vert
- Alimentation électrique : 5V DC
- CI : STC15F204EA
- RTC : DS1302
- Batterie (optionnelle) : CR1220
- Boîtier : Acrylique
Contenu de la livraison
- 1x Kit pour une horloge numérique
- 1x Câble de connexion
- Notice disponible en téléchargement
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
| Alimentation: | Prise DC |
|---|---|
| Niveau de difficulté: | Moyens |
| Tension: | DC 5 V |
| Type de montage: | Montage traversante (THT), THT |
| Type de produit: | Kit électronique |
S'inscrire
8 Évaluations
1 juillet 2025 14:18
Kit génial pour débutants
Pour notre fils (12 ans), c'était le 4e kit. Le mode d'emploi est très bien structuré et il a pu le terminer sans aide en 1,5 heure. Il fonctionne parfaitement.
Texte original
Toller Bausatz für Anfänger
Für unseren Sohn (12 Jahre alt) war es das 4. Bausatzset. Die Anleitung ist sehr gut aufgebaut und er konnte es ohne Hilfe fertigstellen innerhalb von 1,5 Stunden. Es funktioniert einwandfrei.
20 décembre 2023 23:37
Bon kit.
Grâce aux bonnes instructions de montage, l'assemblage a été propre. Je commanderai volontiers à nouveau.
Texte original
Guter Bausatz.
Dank der guten Bauanleitung sauber zusammen gebaut. Gerne wieder.
21 avril 2023 13:28
Très beau kit
Beau kit, il faut déjà avoir un peu d'expérience en soudure
Texte original
Sehr schöner Bausatz
Schöner Bausatz ein bisschen Erfahrung sollte man schon haben beim Löten
13 mars 2023 15:45
Enficher au lieu de souder (affichage LED)
Bon kit compact. Mon conseil : insérez l'affichage LED en version enfichable dans la prise correspondante, car en cas d'erreur de soudure ultérieure, le démontage serait compliqué (les points de soudure se trouvent sous l'affichage). Bon amusement.
Texte original
Stecken statt löten (LED Anzeige)
Gute kompakter Bausatz. Mein Tipp: Die LED anzeige als Steckvariante in entsprechender Buchse stecken, da bei späteren Lötfehler ansonsten ein komplizierter Ausbau nötig wird ( Lötstellen liegen unter der Anzeieg) Viel Spass
6 mars 2023 13:47
Bon kit avec une bonne notice.
Seule la mention de la pile tampon CR1220 manque dans la notice.
Texte original
Guter Bausatz mit guter Anleitung.
Einzig der Hinweis auf die Pufferbatterie CR1220 in der Anleitung fehlt.
25 décembre 2022 20:35
Bien fait !
Assemblé en une heure ; idéal pour les jeunes => Propriétaire fier !
Texte original
Gut gemacht!
In einer Stunde zusammengebaut; für Jugendliche gut geeignet => Stolzer Eigentümer!
31 juillet 2021 23:18
Kit génial
Assemblé rapidement et facilement avec une belle fonction de variation d'intensité pour le panneau LED.
Texte original
Toller Bausatz
Schnell und einfach zusammengebaut mit schöner Dimmfunktion für das LED Pannel.
16 janvier 2020 11:51
Très bon kit
Facile à assembler, description précise
Texte original
Sehr guter Bausatz
Leicht im Zusammenbau, genaue Beschreibung
