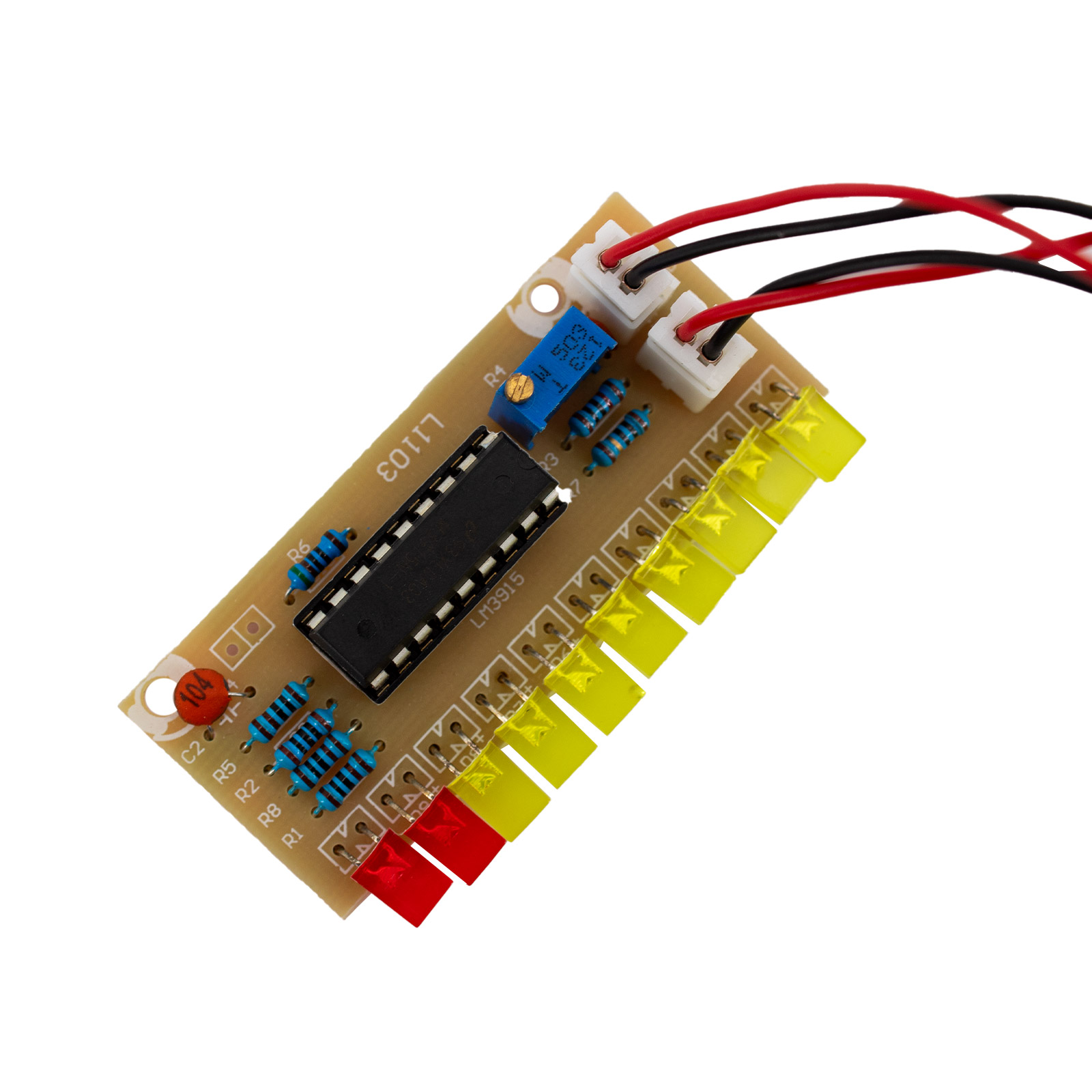

Indicateur de niveau sonore LM3915 simple avec 10 LEDs à souder
Ce petit kit LED est idéal pour s'entraîner à la soudure. Le module affiche le niveau sonore d'un signal audio à l'aide de 10 LEDs.
La conversion du signal audio vers les LEDs est assurée par la puce LM3915, souvent utilisée dans les égaliseurs. Le seuil de volume peut être facilement réglé via le potentiomètre. Le LM3915 analyse un signal audio préamplifié (échelle logarithmique, ~3 dB/LED).
Les LEDs peuvent être soudées horizontalement ou verticalement ; dans notre guide de soudure, nous avons opté pour la version horizontale.

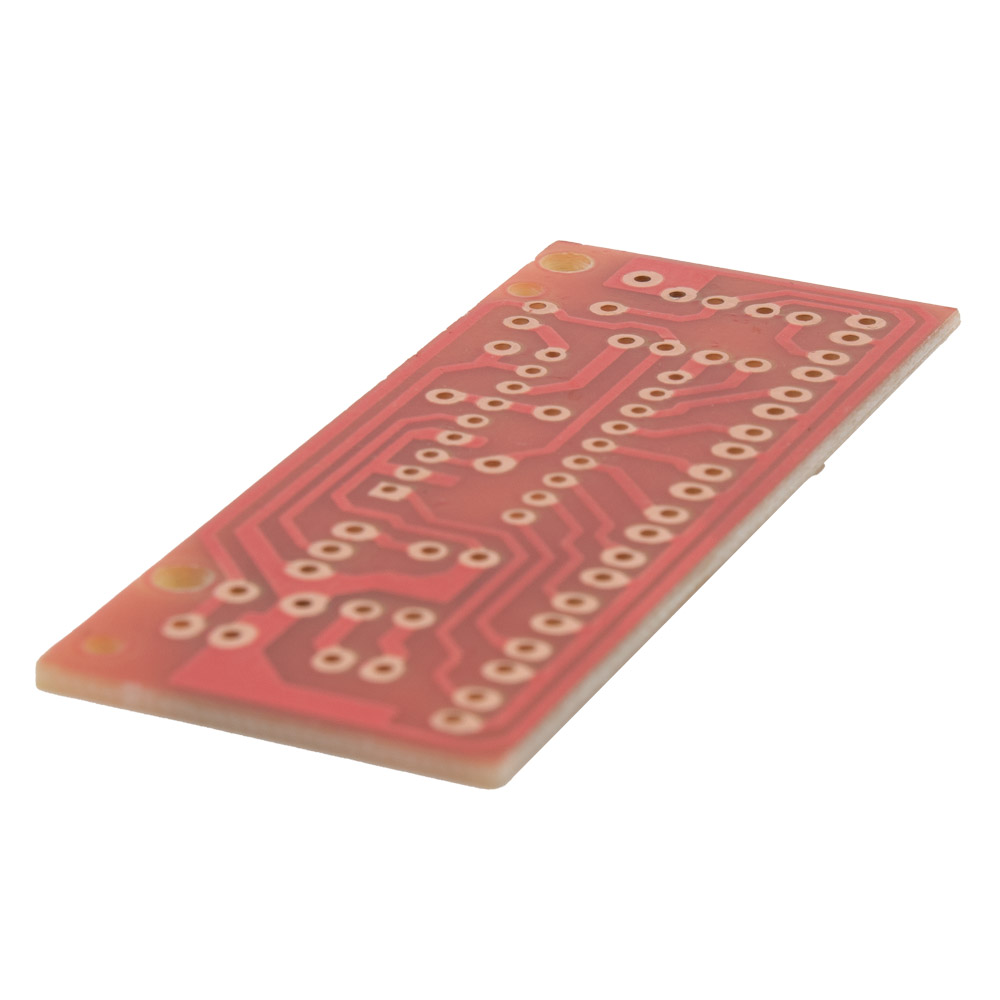

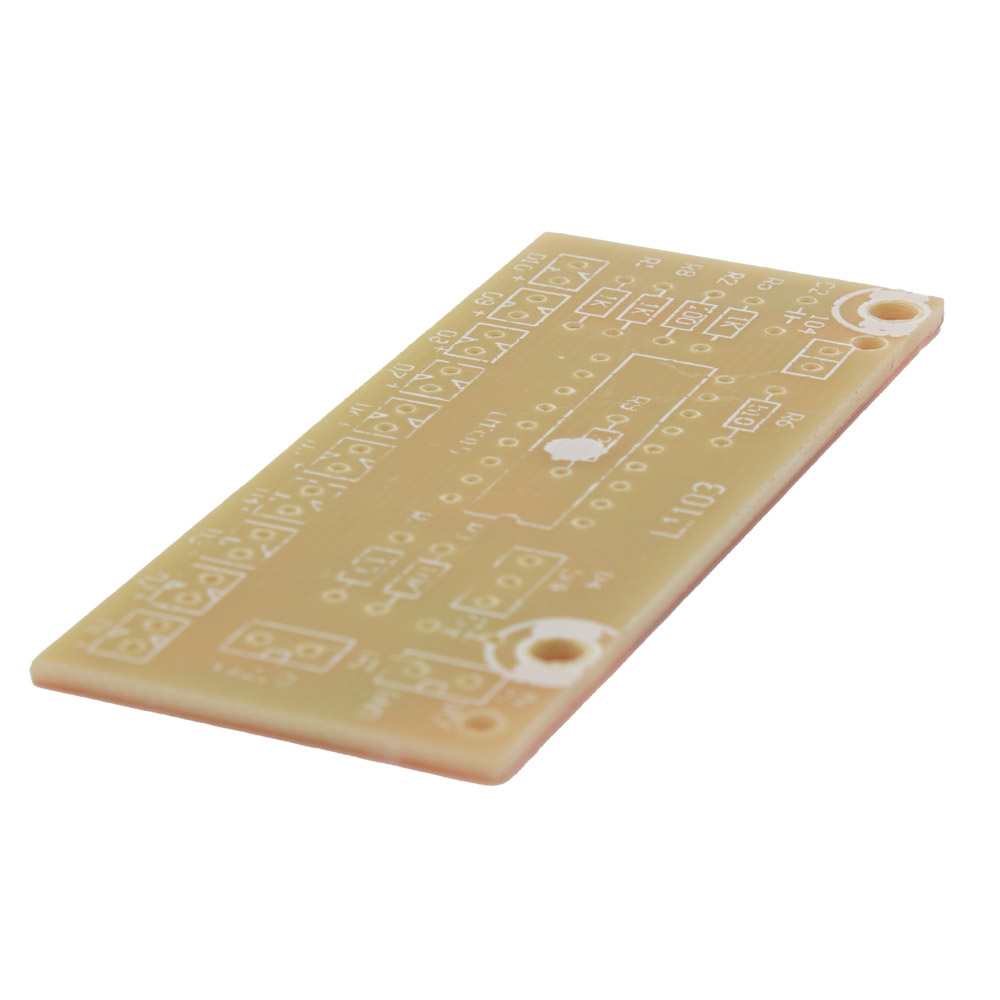

Le kit est composé de pièces détachées à souder sur une carte imprimée étiquetée.
Outils recommandés : coupe-fils, station de soudage ou fer à souder réglable, étain à souder, troisième main.
Attention : il s'agit d'un kit électronique à monter soi-même. Des connaissances en soudure sont nécessaires ! Le kit contient tous les composants de carte nécessaires.
Détails
- Dimensions : 62 * 27 mm
- Tension d'alimentation : CC 9V-12V
- Deux modes de contrôle : affichage Bar/Dot
Contenu de la livraison

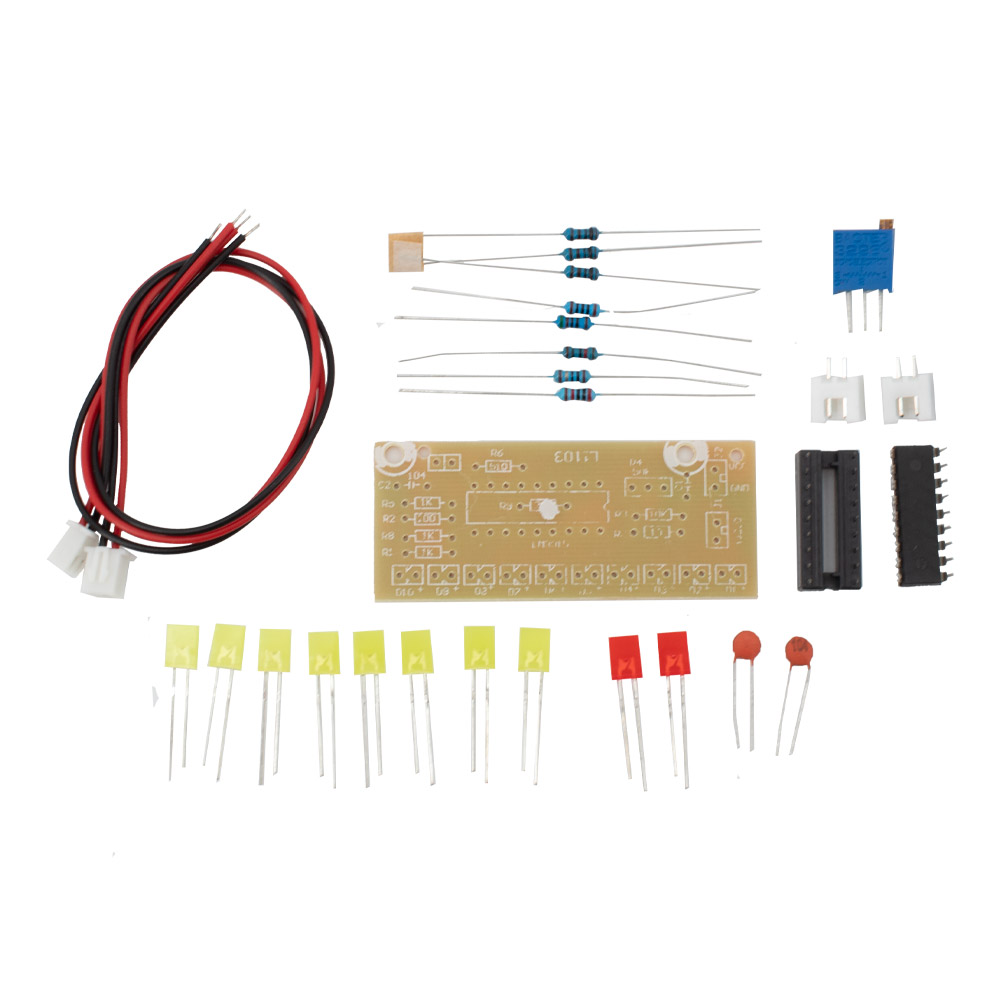

- 1x Kit indicateur de niveau sonore LM3915 avec toutes les pièces nécessaires
- Notice à télécharger
