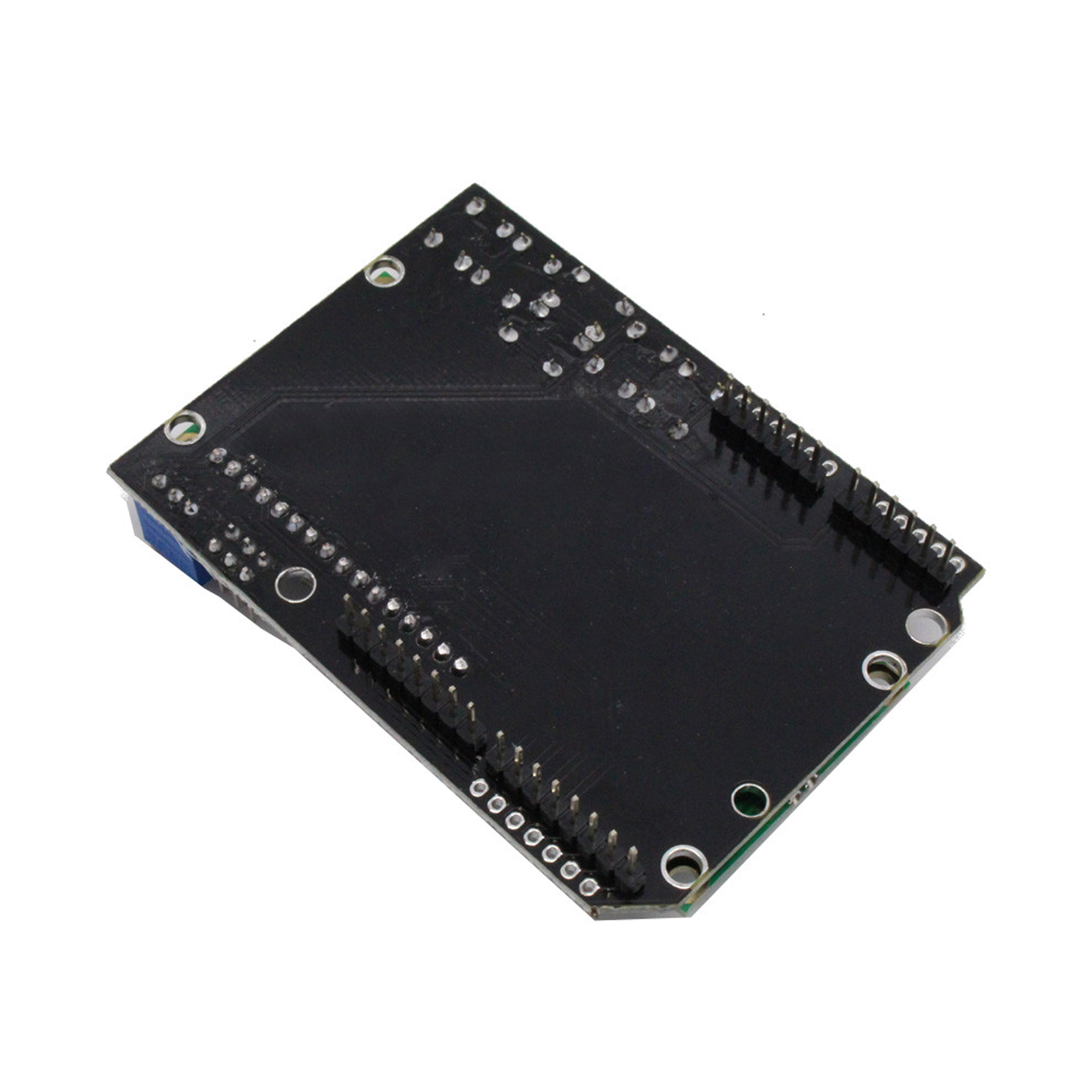

LCD Keypad Shield - Écran LCD à deux lignes de 16 caractères et 6 boutons
Le LCD Keypad Shield a été développé pour les Arduino cartes compatibles et offre une interface conviviale pour naviguer dans les menus.
Il combine un écran LCD 1602 (16 caractères × 2 lignes) avec rétroéclairage bleu et un clavier intégré avec 6 boutons, permettant de réaliser des menus, des textes et des interfaces utilisateur simples directement sur l'Arduino.
Caractéristiques
- Écran LCD (1602) avec rétroéclairage bleu pour une affichage clair
- 6 boutons intégrés : Haut, Bas, Gauche, Droite, Sélection, Réinitialisation
- Luminosité de l'écran réglable via un potentiomètre intégré
- Montage direct sur l'Arduino Uno – aucun câble supplémentaire nécessaire
- Les 5 boutons de commande (sauf Réinitialisation) sont connectés via un diviseur de tension à la broche analogique A0 → lecture simple via analogRead()
- Design compact, idéal pour la navigation dans les menus et le contrôle

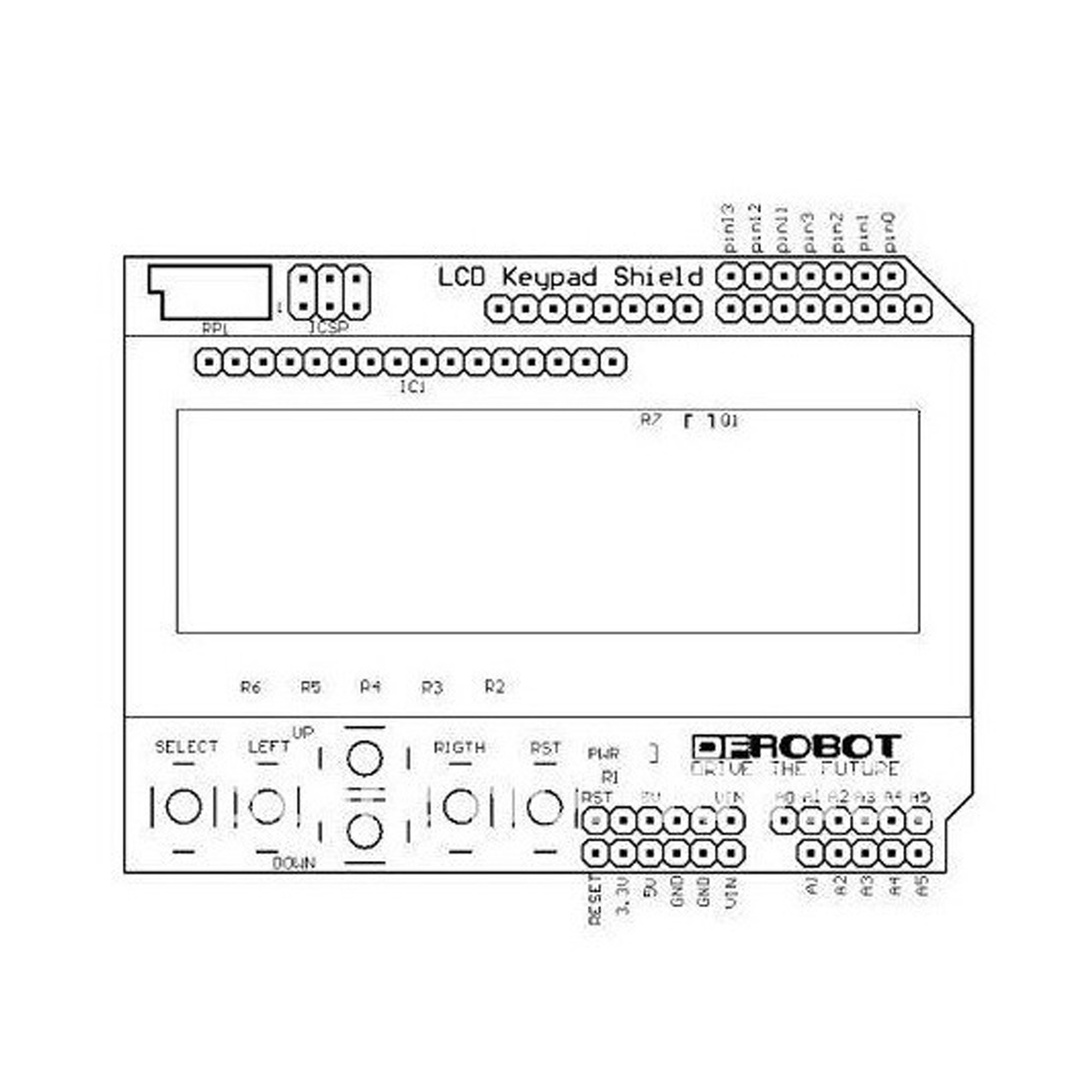

Broches occupées sur l'Arduino Uno
- Contrôle LCD : D4, D5, D6, D7, D8, D9
- Clavier : A0
- Réinitialisation : connecté à la broche Reset de l'Arduino
Broches disponibles sur l'Arduino Uno
- Numériques 0, 1, 2, 3, 10, 11, 12, 13
- Analogiques A1, A2, A3, A4, A5
Domaines d'application
- Systèmes de menu pour projets Arduino
- Contrôle et navigation sans PC
- Interfaces utilisateur simples pour l'électronique DIY
- Prototypage et projets éducatifs
Détails
- Type d'écran : LCD 1602 (16 caractères × 2 lignes)
- Rétroéclairage : bleu avec texte blanc
- Boutons : Haut, Bas, Gauche, Droite, Sélection, Réinitialisation
- Luminosité : réglable via potentiomètre (réglage du contraste)
- Tension d'alimentation : 5 V (via Arduino)
- Compatible avec : Arduino Uno, Mega, Leonardo
Contenu de la livraison
- 1 x LCD Keypad Shield monté et prêt à l'emploi
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
| Résolution: | 16x2 caractères |
|---|---|
| Tension (V): | 5 |
| Type de produit: | Écran LCD |
| Éclairage de fond: | Bleu |
