| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
6,45 €
|
| Jusqu'à 19 |
6,19 €
-4,03 %
|
| A partir de 20 |
5,89 €
-8,68 %
|
Disponible immédiatement

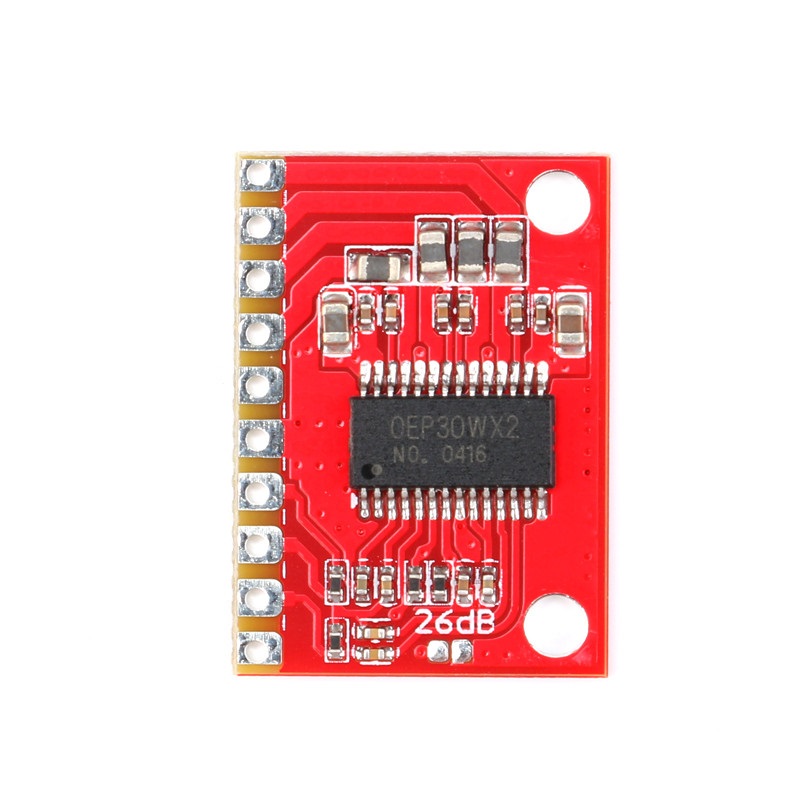

Cette carte amplificateur audio numérique compacte de 30W à deux canaux est idéale comme étage final numérique pour divers projets électroniques DIY. Vous pouvez utiliser ce module pour amplifier un signal audio et le restituer via des haut-parleurs.
Remarques :
- Lors de l'utilisation de haut-parleurs de 4 Ohms, la tension d'alimentation ne doit pas dépasser 13V, sinon la puce pourrait surchauffer. À une température de +60°C, le module cesse de fonctionner. Avec des haut-parleurs de 8 Ohms, le module ne nécessite pas de refroidissement.
- En fonctionnement, ne touchez pas le module, car cela pourrait provoquer des signaux parasites et endommager la puce.
- Les câbles de connexion des haut-parleurs ne doivent pas dépasser 3 mètres. Des câbles plus longs augmentent l'inductance, ce qui peut interrompre l'alimentation de la puce. Pour éviter cela, vous pouvez intégrer une diode IN5819 dans votre circuit pour protéger la puce OEP30W.
- L'alimentation doit être aussi stable que possible. En cas de signaux parasites provenant d'une alimentation à découpage, vous pouvez lisser la tension avec un condensateur.
Brochage du module OEP30W*2
- Broche CS - haut/flottant = activé / bas = désactivé
- INR - Entrée audio droite (positif)
- AGND - Masse commune des entrées audio
- INL - Entrée audio gauche (positif)
- GND - Masse
- VCC - Alimentation (positif)
- SPL+ - Sortie audio gauche (positif)
- SPL- - Sortie audio gauche (négatif)
- SPR+ - Sortie audio droite (positif)
- SPR- - Sortie audio droite (négatif)
Détails
- Modèle : OEP30W*2
- Modulation PWM classe D
- Canaux : 2
- Tension d'alimentation : CC 7,5V-24V
- Gain : 36dB (peut être réglé à 26dB)

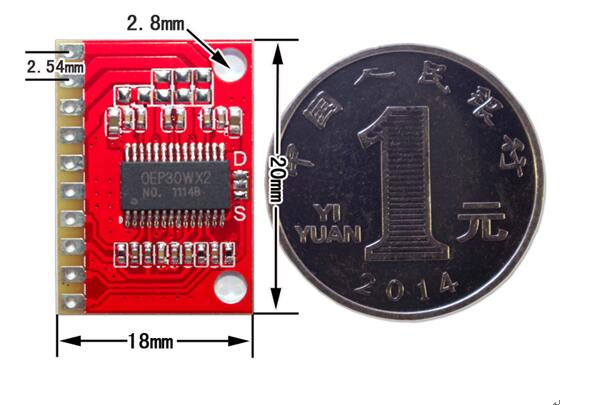

- Dimensions : 18 x 18 x 2,2 mm
Contenu de la livraison
- 1x Module OEP30W*2 (comme illustré)
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
S'inscrire
1 Évaluation
2 mai 2024 13:19
À améliorer
Le kit fonctionne, mais l'indication selon laquelle le kit ne doit être utilisé qu'avec des haut-parleurs de 8 ohms au-delà de 12 V manque dans la notice. Et au lieu de bornes à souder, des bornes à ressort seraient utiles. Cela coûterait un peu plus cher, mais ce serait plus judicieux. Je déteste les composants qui ne sont pas conçus de manière optimale et qui sont donc exposés au risque de destruction. Un radiateur résoudrait probablement le problème.
Texte original
Verbesserungswürdig
Der Bausatz funktioniert, aber der Hinweis, dass der Bausatz bei mehr als 12 V nur mit 8 Ohm Lautsprechern betrieben werden darf fehlt im Beipackzettel. Und statt Anschlüsse zum löten, wären Federklemmen hilfreich. Kostet dann zwar etwas mehr, wäre aber durchdacht. Ich hasse Bauteile, die nicht sauber durchkonstruiert sind, und deshalb der Gefahr der Zerstörung ausgesetzt sind. Mit Kühlkörper wäre das Problem vermutlich behoben.
