Module TFT LCD 2,0" facile à connecter avec une résolution de 176x220 pixels et une interface SPI.
Le circuit intégré utilisé est la puce ILI9225, pour laquelle diverses bibliothèques Arduino existent.

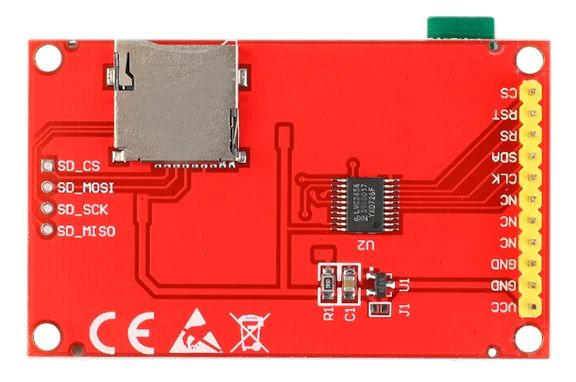

Brochage
Interface LCD à 11 broches
- Vcc : Tension d'entrée 5 V ou 3,3 V
- GND : Broche de masse du module
- GND : Broche de masse, à relier à la terre ou laisser flottante
- NC : Non connecté
- NC : Non connecté
- LED : Rétroéclairage
- CLK : Signal d'horloge série SPI
- SDI : Signal de données série SPI
- RS : Sélection commande (RS = 0) / paramètre (RS = 1)
- RST : Signal de réinitialisation LCD
- CS : Sélection de puce
- SD CS : Signal de sélection de carte SD
- SD_MOSI : Entrée de données MOSI du bus SPI
- SD_MISO : Sortie de données MISO du bus SPI
- SD_SCK : Signal d'horloge série du bus SPI
Détails
- Type : Écran TFT LCD 2,0" sans panneau tactile
- Commande : Série / SPI
- Puce de pilotage : ILI9225
- Rétroéclairage : LED blanche
- Profondeur de couleur : 262 K/65 K
- Résolution (points) : 176*220
- Alimentation : 3,3 V / 5 V
- Connexion avec 4 E/S (SPI)
- Connexion avec 9 E/S (série)
- Avec emplacement pour carte SD
Contenu de la livraison
- 1x Module d'affichage TFT LCD 2,0" ILI9225 176x220
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Fichiers

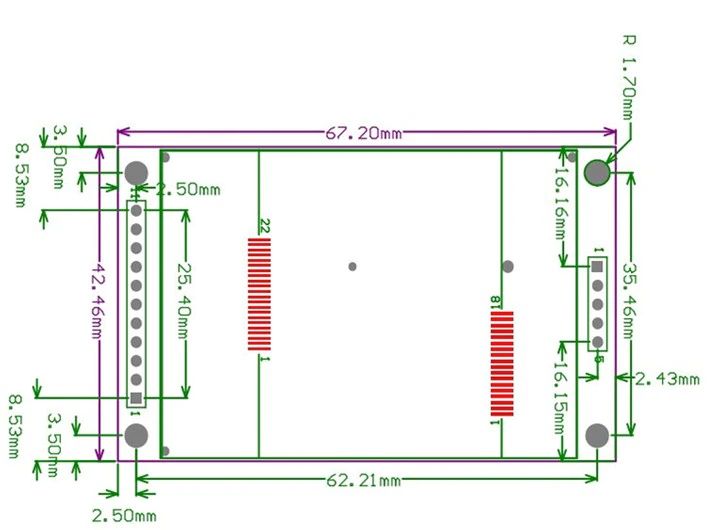

| Dimensions: | 67x42 mm |
|---|---|
| Espace colorimétrique: | 65K, 262K |
| IC: | ILI9225 |
| Résolution: | 176x220 pixels |
| Taille de l'écran: | 2,0 |
| Tension (V): | 3,3, 5 |
| Type d'interface: | Bus SPI |
| Type de produit: | Écran TFT |
| Éclairage de fond: | Blanc |
