| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
13,36 €
|
| Jusqu'à 19 |
12,99 €
-2,77 %
|
| A partir de 20 |
12,75 €
-4,57 %
|
Disponible immédiatement

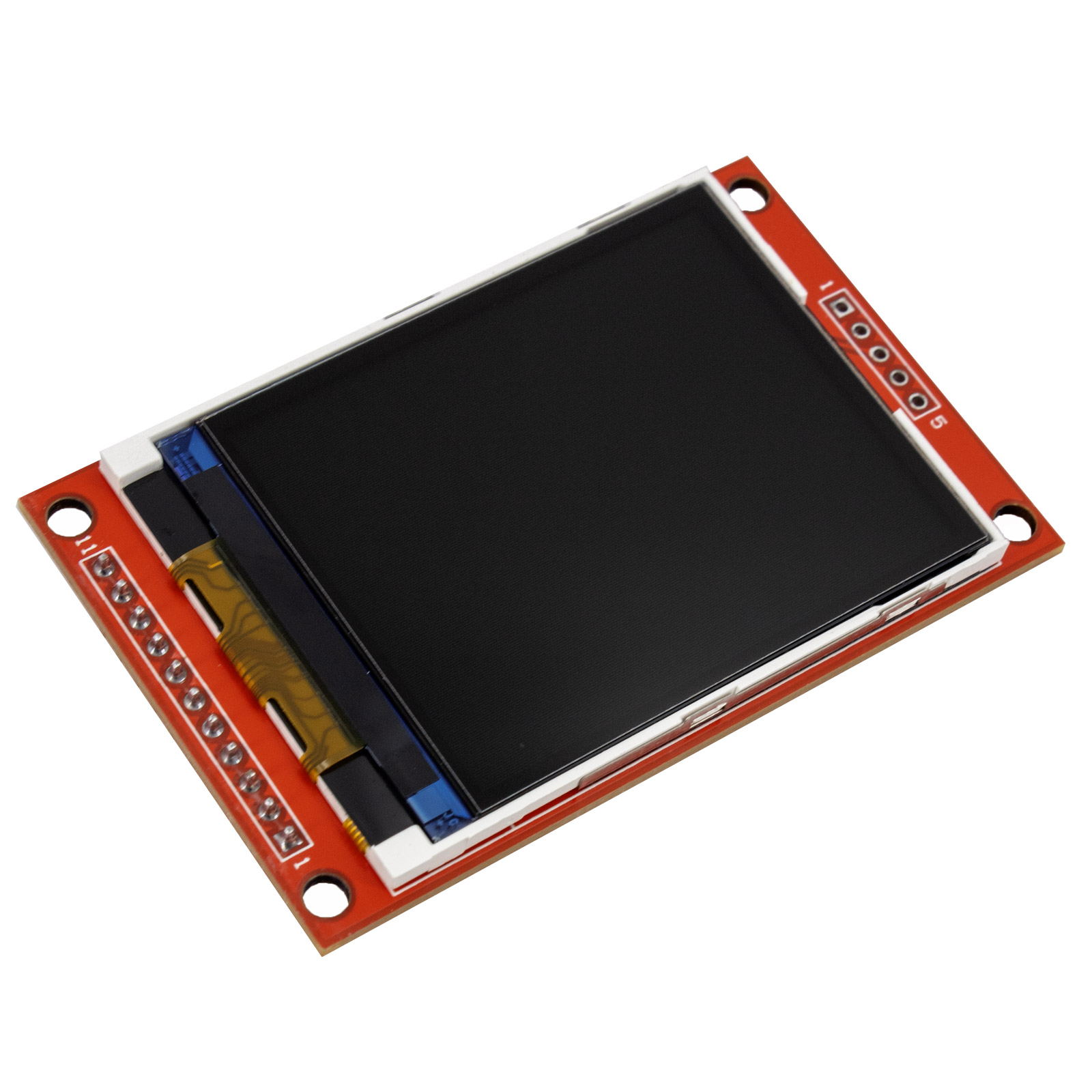

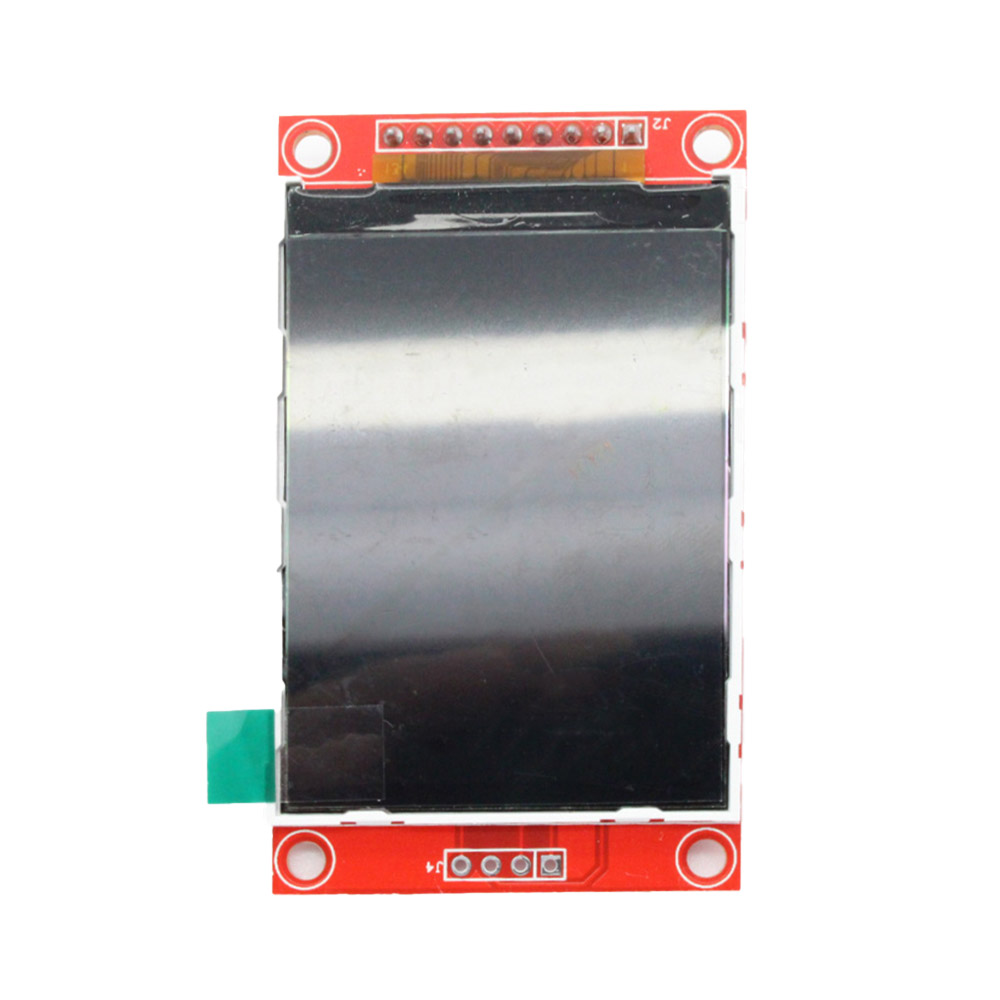

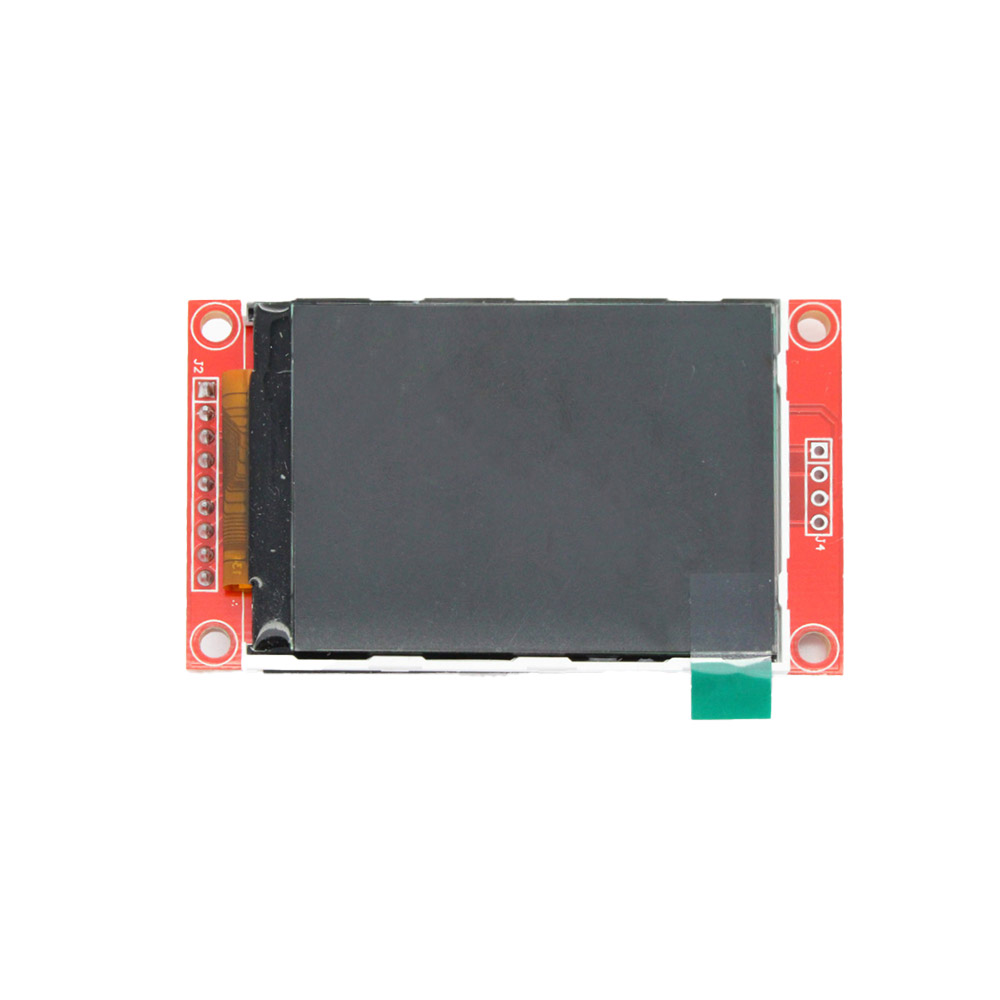

Module TFT LCD 2,2"
Le circuit intégré utilisé est la puce ILI9341 pour laquelle il existe diverses bibliothèques Arduino.
Affectation des broches
- TFT-01 -> VCC3.3V
- TFT-02 -> GND
- TFT-03 -> CS -> D10
- TFT-04 -> Reset -> D08
- TFT-05 -> DC -> D09
- TFT-06 -> MOSI -> SD-02
- TFT-07 -> SCK -> SD-04
- TFT-08 -> LED (D07 ou 3,3V avec 150 Ohm)
- TFT-09 -> MISO -> SD-03
- SD-01 -> CS -> D04
Détails
- Écran : TFT LCD 2,2" avec interface SPI, transmissif
- Espace colorimétrique : 262K couleurs
- Rétroéclairage : LED
- Résolution : 240x320 pixels
- Interface bus SPI
- Pilote IC : ILI9341
- Compatible TTL 3,3V
- Connexion directe possible à Arduino ou d'autres microcontrôleurs
Contenu de la livraison
- 1 x écran de 2,2" avec barrette de broches pour une connexion facile.
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
| Espace colorimétrique: | 262K |
|---|---|
| IC: | ILI9341 |
| Résolution: | 240x320 pixels |
| Taille de l'écran: | 2,2 |
| Tension (V): | compatible 3,3 V TTL |
| Type d'interface: | Bus SPI |
| Type de produit: | Écran TFT |
| Éclairage de fond: | LED |
S'inscrire
8 Évaluations
5 février 2022 17:45
L'écran est bon, mais attention aux niveaux logiques adaptés
Tous les écrans chinois sont répertoriés avec photos et données sur www.lcdwiki.com/. Je recommande de faire des recherches avant de commander.
Pour un Arduino Uno ou Nano, il est important que les niveaux logiques soient de 5 volts. Je n'ai pas commandé l'écran que je dois évaluer, mais j'ai stupidement acheté un modèle sans convertisseur de niveau. La mention "compatible avec Arduino" ne devrait pas figurer telle quelle, car il existe des contrôleurs Atmel/Microchip fonctionnant en 5 V et en 3,3 V. Avec un convertisseur de niveau externe et ucGlib, cela fonctionne bien.
Texte original
Display ist gut, aber Vorsicht ob es die richtigen Logiklevel hat
Auf www.lcdwiki.com/ sind alle China Displays mit Fotos und Daten. Ich empfehle eine Recherche vor Bestellung.
Wichtig ist für einen Arduino Uno oder Nano, das die Logikpegel 5 Volt sind. Das Display das ich bewerten soll, habe ich nicht bestellt sondern dummerweise eines ohne Level-Shifter. Der Hinweis "an einen Arduino anschliessbar" sollte so nicht da stehen, weil es Atmel/Microchip Controller mit 5 Volt und 3.3 Volt gibt. Mit externem Level-Shifter und ucGlib läuft es gut.
23 novembre 2021 22:05
Prix acceptable - excellent écran
Un écran au top - excellente reproduction des couleurs. J'ai piloté l'écran avec un ESP - je suis très impressionné et je peux recommander cet écran.
Texte original
akzeptabler Preis - tolles display
Ein top display - gute Farbdarstellung. Habe die Ansteuerung des display mit einem ESP vorgenommen - bin schwer beeindruckt und kann das display weiter empfehlen.
22 mai 2021 12:47
Sans problème - Merci !
L'écran fonctionne. Il faut chercher une documentation et des exemples de code raisonnables sur Internet. Cela s'applique particulièrement lorsque l'écran doit être utilisé avec du matériel (processeur) spécifique.
Texte original
Problemlos -Danke!
Das Display funktioniert. Vernünftige Dokumentation und Beispielcode muss im Internet gesucht werden. Das gilt besonders dann, wenn das Display and mit spezieller (Prozessor-) Hardware betrieben werden soll.
Notre commentaire : Hallo, vielen Dank für das Feedback. Die komplette Anleitung/Dokumentation ist in der Download Sektion zu finden. Freundliche Grüße Ihr Team von Roboter-Bausatz
28 avril 2021 16:41
Merci beaucoup, livraison rapide, tout est en ordre, avec plaisir à nouveau
...
Texte original
Vielen Dank, schnelle Lieferung, alles in Ordnung, gerne wieder
...
13 février 2020 15:20
Module d'affichage TFT LCD 2,2 ILI9341
Je suis très satisfait, l'article correspond à la description. La livraison de remplacement a été rapide et sans problème.
Texte original
2,2 TFT LCD Display Modul ILI9341
Bin sehr zufrieden Artikel wie beschrieben,Ersatzlieferung ging schnell und ohne Probleme.
2 juillet 2019 18:12
Tout s'est parfaitement déroulé. Le fonctionnement de l'article est irréprochable. La livraison a été rapide et ponctuelle.
...
Texte original
Alles Bestens gelaufen . Funktion des Artikels ist einwandfrei . Lieferung war prompt und Pünktlich
...
19 février 2018 12:52
*****
Service excellent, écran super, a fonctionné avec BASCOM ... du premier coup.
Texte original
*****
Super Service, tolles Display, funktionierte mit BASCOM .... auf Anhieb.
30 décembre 2017 11:46
À part les modifications au niveau de la connexion SD, l'écran correspond aux spécifications et fonctionne parfaitement. La livraison a été très rapide et économique.

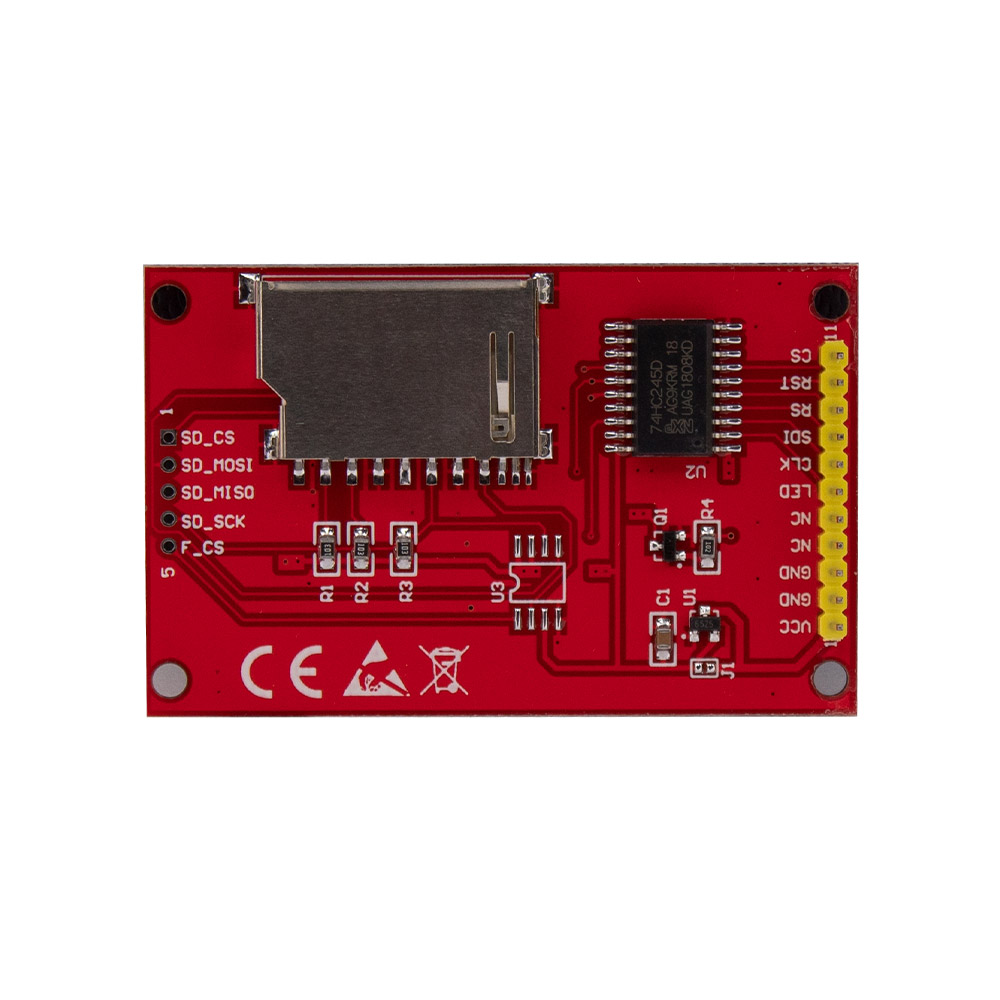

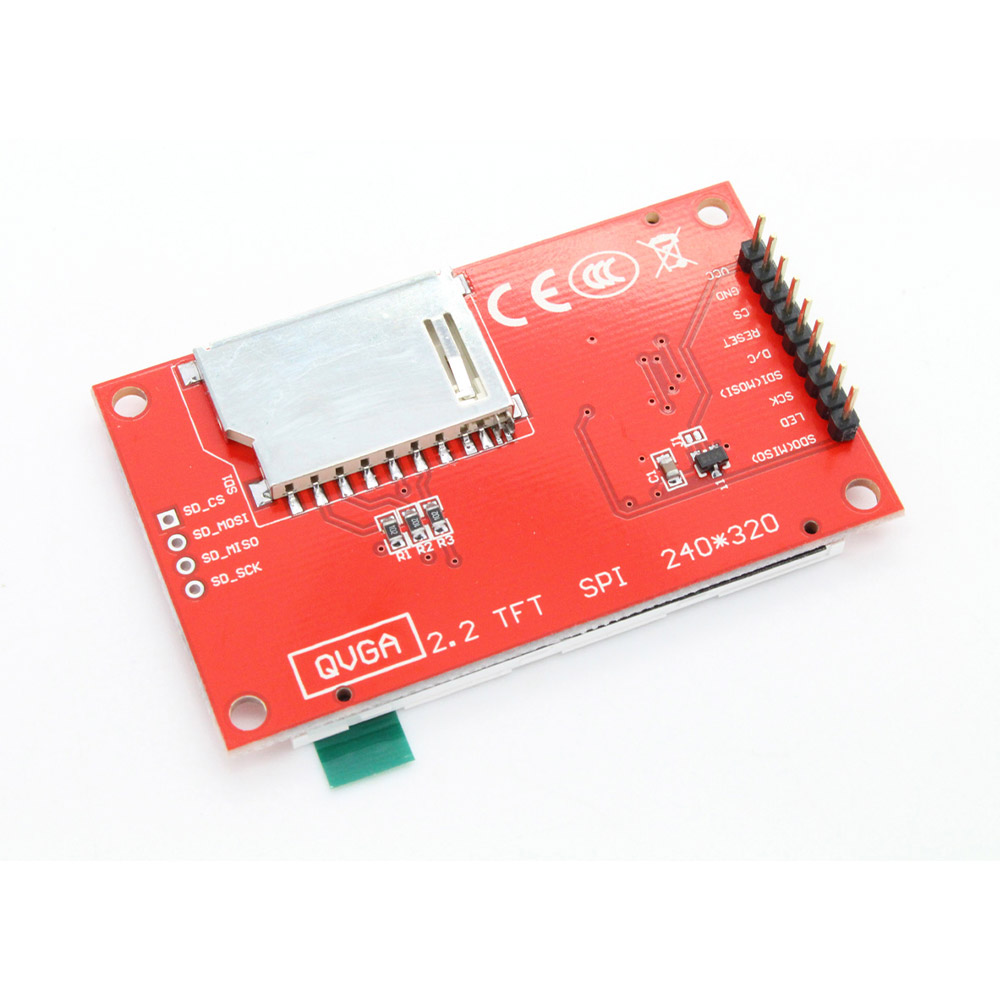

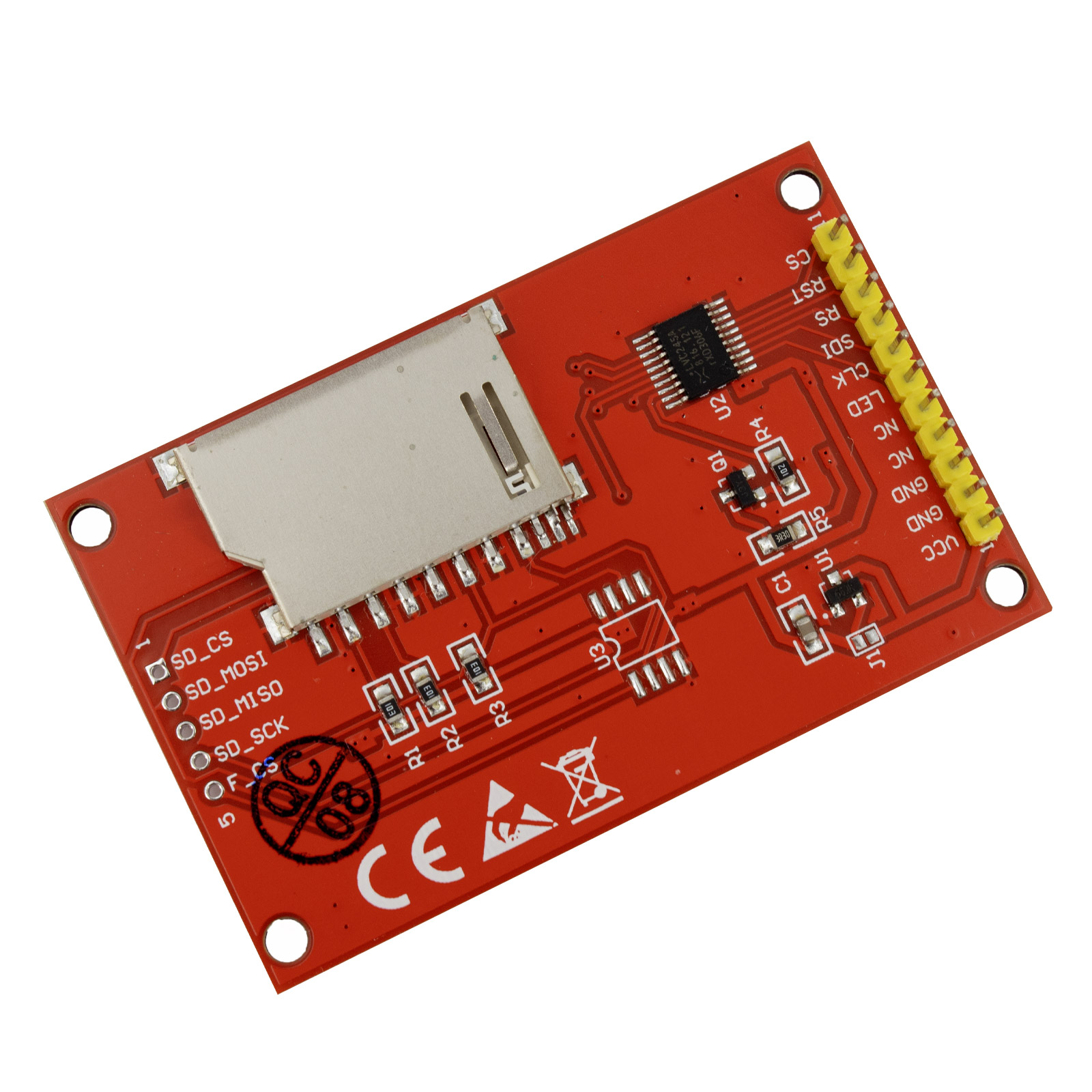

L'écran livré ne correspond pas entièrement à l'image. La connexion SD a été étendue d'une broche, ce qui peut poser problème pour les layouts précédemment conçus (pour 4 broches) et la carte finie ne correspond alors pas.
L'écran est cependant de très bonne qualité. Il faut donc simplement faire attention à la connexion SD.
Le service de livraison est très rapide et fiable.
Texte original
Bis auf Änderungen am SD-Anschluss entspricht das Display den Angeben und funktioniert auch einwandfrei. Die Lieferung war sehr schnell und günstig.
Das gelieferte Display stimmt nicht vollständig mit der Abbildung überein. Der SD-Anschluss wurde um ein Pin erweitert, was für Layouts problematisch ist, wenn diese zuvor erarbeitet wurden (für 4 Pins) und die fertige Platine dann nicht passt.
Das Display ist allerdings von sehr guter Qualität. Also nur bei des SD-Anschlüssen aufpassen.
Der Lieferservice ist sehr schnell und zuverlässig.
