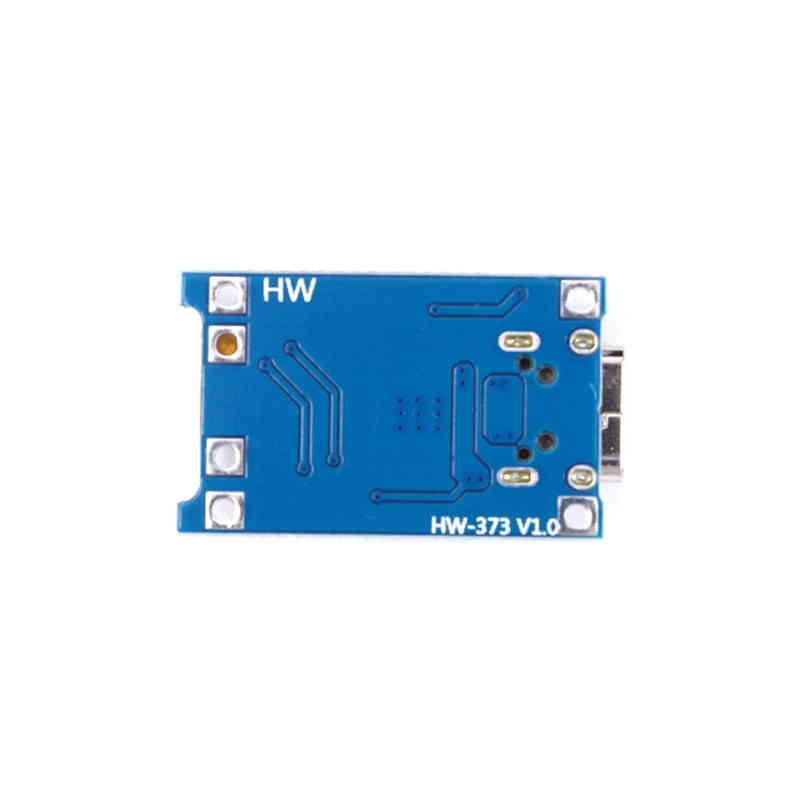

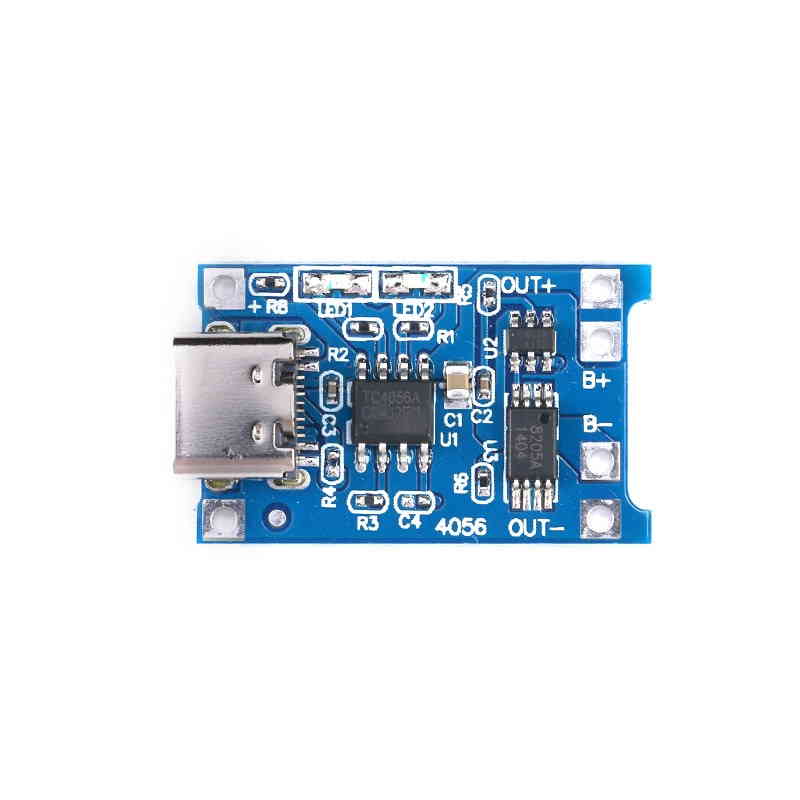

Carte lithium 1A pour la charge de batterie avec circuits de protection et USB-C
Avec ce mini module de charge 5V, vous pouvez charger des accumulateurs lithium monocellulaires via une connexion USB-C. L'alimentation en tension s'effectue via une prise USB-C ou des pastilles à souder. À la sortie, se trouvent deux broches auxquelles les conducteurs du dispositif de charge peuvent être connectés. Il est impératif de respecter la polarité, qui est indiquée sur le module. Un indicateur d'état vous informe à tout moment de l'état de charge de la batterie. Celui-ci peut prendre trois états : Rouge (la batterie est en charge), Rouge clignotant (aucune batterie connectée) et Vert (batterie complètement chargée). Le courant de charge maximal est de 1A (réglable) et la tension de charge complète est de 4,2V.
Remarque : La charge fonctionne de manière fiable avec une alimentation secteur USB-A (par exemple via un câble USB-C vers USB-A ou un adaptateur). Les alimentations secteur USB-C à tension de sortie variable peuvent ne pas fournir les 5V nécessaires.
Détails
- Protection de charge contre la surcharge et la décharge profonde
- Tension d'entrée : CC 4,5V à 5,5V (max. 8V)
- Précision de charge : 1,5%
- Indicateur LED : rouge = batterie en charge / bleu = batterie pleine
- Tension de batterie pleine : 4,2V
- Courant de charge : 1000 mA
- Connexion d'entrée : USB Type C / pastilles à souder
- Batterie : pastilles à souder pour accumulateur Li-Ion ou LiPo monocellulaire
- Température de fonctionnement : -10...+85°C
- Dimensions : 29 x 18 x 4 mm
Contenu de la livraison
- 1x Module de charge TP4056 1A Lithium-Ion LiPo pour Arduino avec USB-C
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Fichiers
| Type de produit: | Module de charge |
|---|
S'inscrire
6 Évaluations
1 novembre 2025 19:22
Bon, mais...
Le chargement fonctionne comme prévu. Les fonctions de protection me plaisent beaucoup. Malheureusement, la prise USB-C est une sorte de tromperie. En effet, la carte ne fonctionne pas avec un chargeur USB-C. La solution consiste à utiliser un câble adaptateur USB-C vers USB-A et un chargeur USB-A classique. Ces câbles sont faciles à trouver, mais on aimerait justement se débarrasser des chargeurs USB-A. La raison de cette complication est que, sur la petite carte, les deux broches CC de la connectique USB-C ne sont tout simplement pas connectées. Une résistance de 5,1 kΩ de chaque CC vers la masse résoudrait immédiatement le problème et la carte fonctionnerait avec n'importe quel chargeur USB-C. J'ai soudé deux résistances - mais c'est très délicat, d'autant plus que les contacts de la prise USB-C sont très petits.
Texte original
gut, aber...
Laden funktioniert wie erwartet. Die Schutzfunktionionen gefallen mir sehr gut.
Leider ist die USB-C Buchse allerdings eine "Mogelpackung". Denn die Platine funktioniert nicht mit einem USB-C Ladegerät. Ausweg ist die Verwendung eines Adapterkabels USB-C auf USB-A und die Verwendung eines herkömmlichen USB-A Ladegerätes. Diese Kabel sind leicht zu bekommen, aber USB-A Ladegeräte will man ja eigentlich loswerden.
Der Grund für diese Komplikation ist, dass auf der kleinen Platine die beiden CC-Pins des USB-C Anschlusses schlicht nicht verschaltet sind. Je ein 5.1 kOhm Widerstand von CC nach Masse würde das Problem sofort lösen und die Schaltung würde mit jedem USB-C Ladegerät funktionieren. Ich habe zwei Widerstände eingelötet - das ist aber sehr "fummelig", zumal die Kontakte der USB-C-Buchse sehr klein sind.
6 avril 2025 18:12
Optimal
Le module remplit parfaitement son rôle. Je serais ravi si le panneau du module était un peu protégé pour le transport. Lors de ma dernière livraison, il était en vrac dans le colis.
Texte original
Optimal
Das Modul erfüllt voll und ganz seinen Zweck. Es würde mich freuen, wenn das Modul-Panel für den Transport ein wenig geschützt wird. Bei meiner letzten Lieferung lag es lose im Päckchen.
8 août 2024 07:56
Bon
Parfait
Texte original
Gut
Perfekt
15 juillet 2024 13:20
Bon petit appareil
Fonctionne parfaitement pour moi. Enfin débarrassé des énormes piles AA. Très pratique à ressouder pour d'autres courants de charge. Les tableaux et les instructions pour la ressoudure sont faciles à trouver.
Texte original
Gutes kleines Ding
Funktioniert für mich perfekt. Endlich weg von riesigen AA Batetien. Sehr zweckmäßig Umzulöten für andern Ladeströme. Tabellen und Anleitung zum Umlöten sind leicht zu finden.
1 juillet 2024 14:39
Ça convient, l'objet fait ce qu'il doit faire. Livraison rapide et prix abordable.
...
Texte original
Passt, das Ding tut was es soll. Schnell geliefert und preisgünstig.
...
21 mai 2024 17:45
Qualité conforme aux attentes, livraison rapide
Recommandé
Texte original
Qualität entspricht Erwartungen, schnelle Lieferung
Empfehlung
