| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
1,69 €
|
| Jusqu'à 9 |
1,49 €
-11,83 %
|
| Jusqu'à 19 |
1,45 €
-14,20 %
|
| A partir de 20 |
1,45 €
-14,20 %
|
Disponible immédiatement

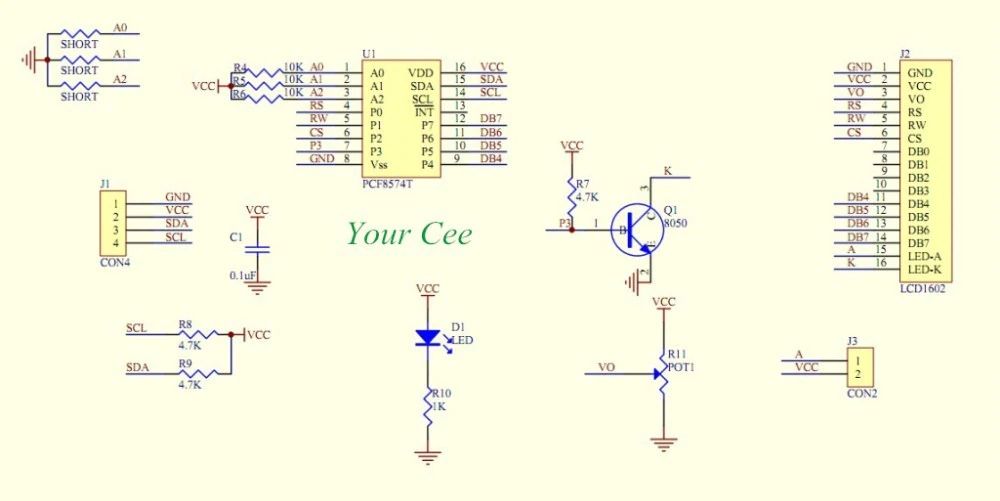

Module de connexion I2C/TWI pour écran 1602
Pour connecter facilement un écran 16 caractères / 2 lignes (1602) à un microcontrôleur comme par exemple Arduino.
Le module est soudé aux 16 broches de l'écran afin que celui-ci puisse être connecté avec peu de câblage via 4 broches.
Particulièrement pratique pour les cartes de développement simples comme l'Arduino Uno ou des modèles plus petits qui ne possèdent que peu de broches.
Brochage :
Le module est connecté via 4 broches :
- GND - Masse (Ground)
- VCC - Alimentation 5 V
- SDA - Ligne de données
- SCL - Ligne d'horloge
Détails
- Alimentation : +5 V
- Protocole I2C / TWI
- Rétroéclairage réglable via un potentiomètre
Contenu de la livraison
- 1 x Module monté comme illustré
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Fichiers
| Type de produit: | Écran LCD |
|---|
S'inscrire
8 Évaluations
27 juin 2024 20:09
Sans défaut, compatible également avec le 2004
Fonctionne bien avec le module d'affichage LCD RBS10060 2004 bleu
Texte original
Einwadfrei, passt auch zum 2004
Funktiomniert gut mit RBS10060 LCD Display Modul 2004 blau
10 décembre 2023 11:59
Toujours à nouveau, livraison très rapide
Toujours à nouveau, livraison très rapide
Texte original
Immer wieder, sehr schneller Versand
Immer wieder, sehr schneller Versand
20 août 2023 10:29
Excellente rapport qualité-prix. Livraison rapide et sans problème.
Pour le pilotage des écrans "1602" et "2004", ce module est devenu une référence pour moi. Je l'utilise également comme simple expanseur d'E/S I2C. (Le PCF8574(A) acheté séparément est actuellement plus cher que ce module)
Texte original
Sehr gutes Preis-/Leistungsverhältnis. Schnelle und reibungslose Lieferung.
Bei der Ansteuerung von "1602-er" und "2004-er" Displays ist dieses Modul bei mir schon Standard. Weiter verwende ich das Modul als einfachen I2C-IO-Expander. (Der PCF8574(A) einzeln gekauft ist zur Zeit teurer als diese Modul)
9 janvier 2023 09:34
Tout est super ! Livraison très rapide !
...
Texte original
Alles super! Sehr schnelle Lieferung!
...
31 octobre 2021 18:50
Fonctionne de manière fiable avec les écrans LCD 1602 et 2004
J'en ai déjà plusieurs en service avec Arduino.
Texte original
funktioniert zuverlässig am LCD 1602 und 2004
Ich habe davon schon mehrere im Einsatz mit Arduino.
6 septembre 2021 14:24
Rapide et de bonne qualité comme toujours, merci
...
Texte original
Schnell und gut wie immer, Danke
...
3 septembre 2017 14:44
Prix abordable et fonctionne
Module de connexion I2C très simple à installer pour écrans LCD avec contrôleur HD44780. Beaucoup d'informations et une bibliothèque fonctionnelle disponibles en ligne. Aucun problème rencontré avec ce module jusqu'à présent.
Conseil 1 : Peut être utilisé sans restriction pour le module d'affichage 4 lignes 2004 (RBS10060) disponible dans cette boutique.
Conseil 2 : Avec certaines limitations, ce module peut également servir d'expandeur IO I2C simple. (Limitation : le port 3 du PCF8574(A) n'est pas connecté aux connecteurs à broches)
Texte original
günstig und funktioniert
Sehr einfach zu verbauendes I2C-Anschlussmodul füt LCD-Displays mit HD44780-Controller. Viele Infos und funktionierende! Bibliothek im Internet verfügbar. Hatte bis jetzt keine Probleme mit diesem Modul.
Tipp1: Kann ohne Einschränkungen auch für das 4-zeilige Display Modul 2004 (RBS10060) in diesem Shop verwendet werden
Tipp2: Mit Einschränkungen ist dieses Modul auch als einfacher I2C-IO-Expander einsetzbar. (Einschränkung: Port3 des PCF8574(A) ist nicht auf die Stiftleisten geführt)
31 août 2017 23:36
Module I²C utile
J'ai utilisé le module de connexion I²C pour un écran LCD 1602. Il économise de nombreux Pins sur l'Arduino, libérant ainsi ceux-ci pour d'autres tâches. Le potentiomètre intégré pour régler le rétroéclairage est également très pratique.
Texte original
Nützliches I²C Modul
Das I²C Anschlussmodul habe ich für ein 1602 LCD Display genutzt. Es spart eine Menge Pins am Arduino so das diese für andere Aufgaben frei werden. Sehr praktisch ist auch das verbaute Potentiometer zum Einstellen der Hintergrundbeleuchtung.
