| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
32,44 €
|
| Jusqu'à 19 |
31,40 €
-3,21 %
|
| A partir de 20 |
27,94 €
-13,87 %
|
Disponible immédiatement

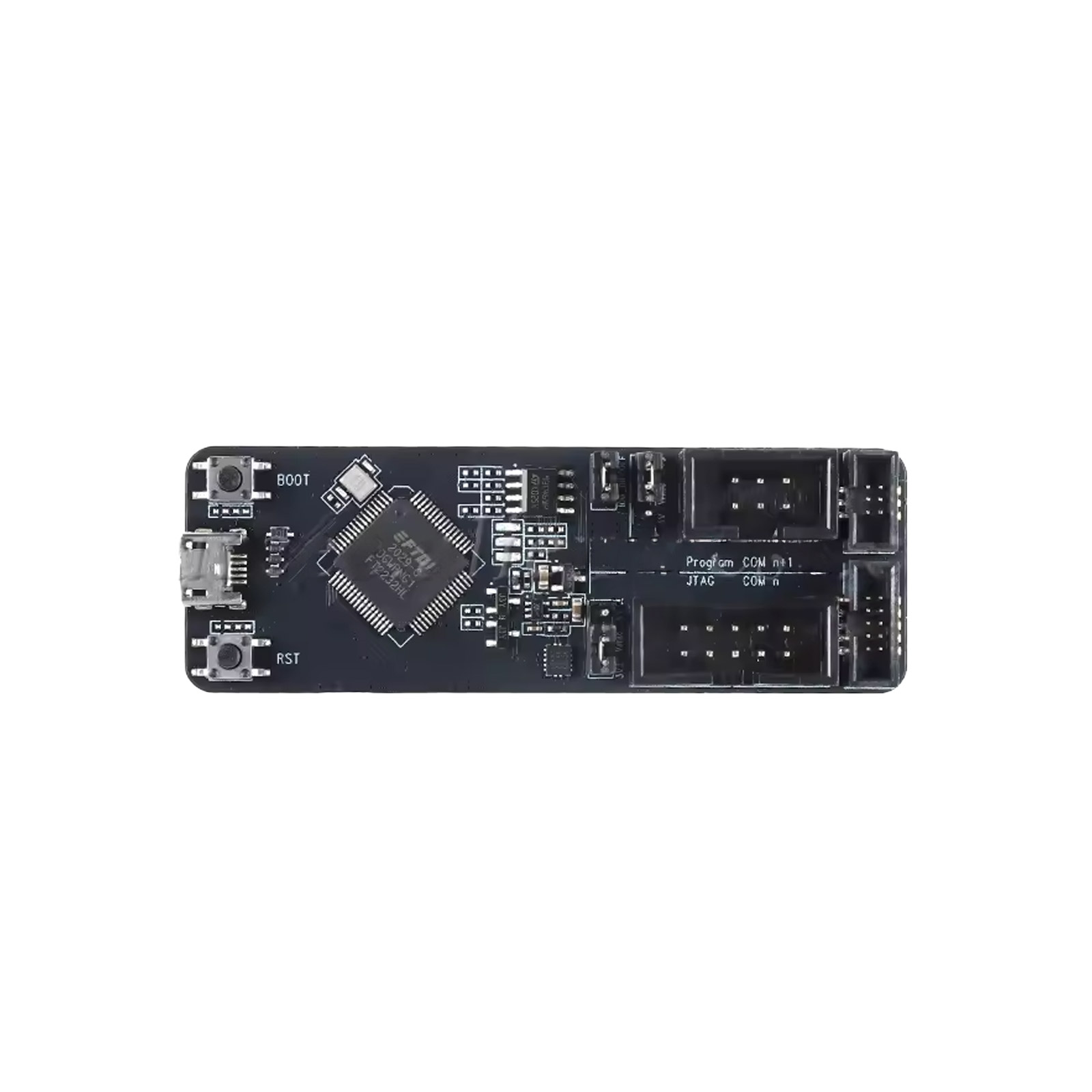

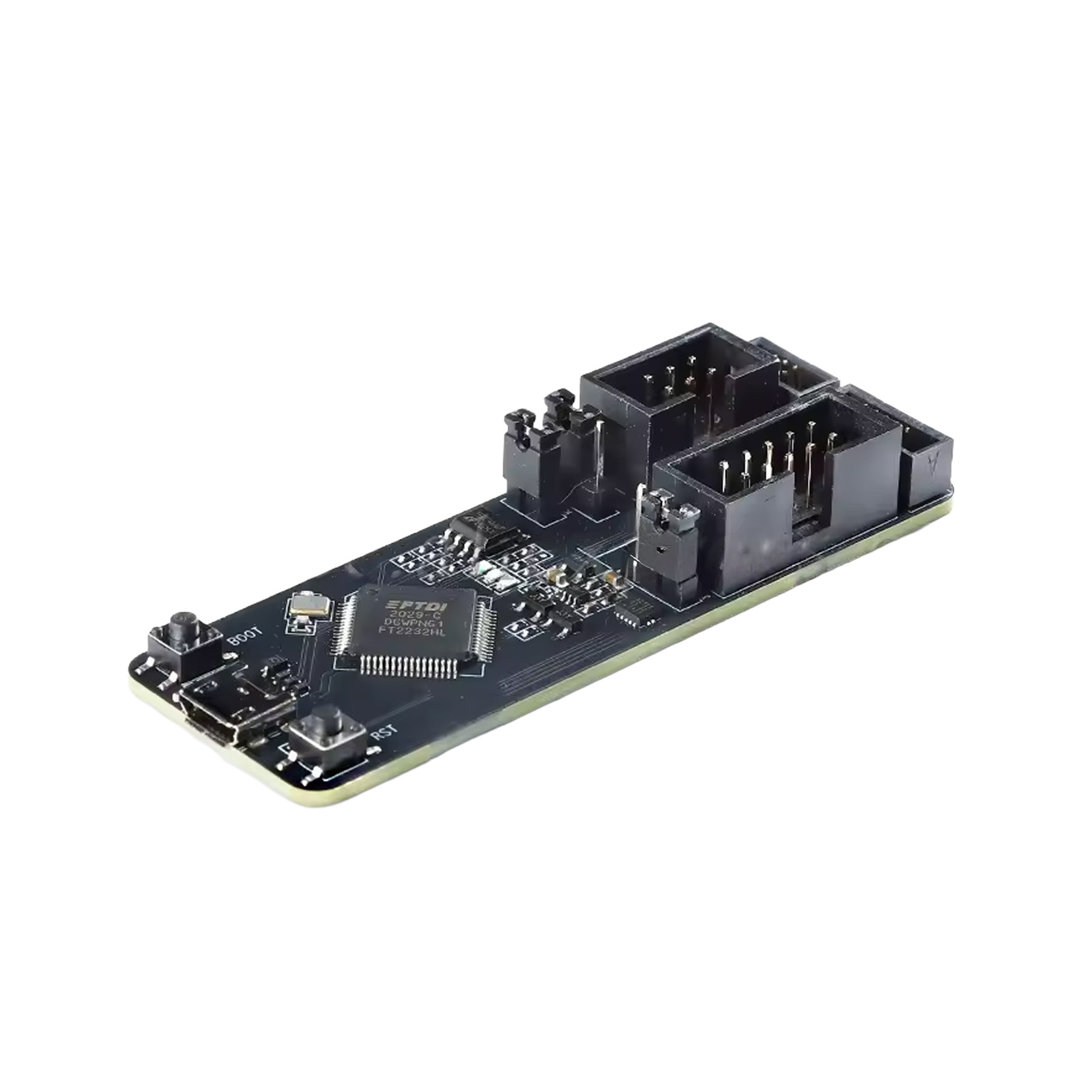

Le module de débogage et programmation ESP-PROG JTAG est un outil performant pour la programmation et la recherche de pannes des modules ESP32 et ESP8266. Il prend en charge le débogage JTAG ainsi que la programmation UART classique, permettant ainsi un développement embarqué professionnel.
Grâce à son interface USB intégrée, le module peut être connecté directement à l'ordinateur. Associé à des environnements de développement courants, l'ESP-PROG est idéal pour le développement de firmware, le débogage par points d'arrêt et l'analyse des exécutions de programmes. Le câble USB fourni permet une utilisation immédiate sans accessoire supplémentaire.
Vue d'ensemble
L'ESP-PROG est un outil de développement et de débogage pour ESP32 et ESP8266. Il prend en charge :
- téléchargements automatiques de firmware
- communication série
- débogage JTAG In-Circuit pour ESP32
La connexion à l'ordinateur s'effectue via un seul câble USB.
Préparation
- Connectez l'ESP-PROG à l'ordinateur via le câble USB fourni.
- Installez le pilote FT2232HL.
- Après une installation réussie, l'ordinateur reconnaît deux ports série utilisés pour la programmation et le JTAG.
Choix de la tension
- Sélectionnez via l'en-tête de broches la tension d'alimentation adaptée pour votre carte cible :
- 3,3 V ou
- 5 V
- L'alimentation électrique est performante et adaptée aux cartes ESP courantes.
Connexion à la carte cible
- Connectez l'ESP-PROG à la carte utilisateur via le câble ruban plat gris.
- Assurez-vous que la carte cible dispose de :
- une connexion de programmation à 6 broches et
- une connexion JTAG à 10 broches
dans l'ordre correct.
- Les connecteurs sont disponibles pour des pas de 2,54 mm et 1,27 mm.
Détails
- Dimensions : 73,4 x 25,1 mm
- Interface : JTAG, UART
- Puces prises en charge : ESP32 ESP8266
- Alimentation : USB
- Compatibilité : Windows macOS Linux
- Domaines d'application : développement embarqué, débogage, IoT
Contenu de la livraison
- 1 x module de débogage et programmation ESP-PROG JTAG
- 1 x câble USB
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Fichiers
| Type de produit: | Programmeur |
|---|
S'inscrire
Accessoires
La carte adaptateur ESP-PROG sert d'interface spécialisée entre le débogueur ESP-PROG et les modules ESP8266 courants (comme ESP-01, ESP-12E/F ou les plateformes NodeMCU). Elle permet une programmation basée sur UART et une surveillance série confortables, ce qui accélère considérablement le processus de développement. Grâce à la disposition réfléchie des broches, les modules ESP8266 peuvent être connectés rapidement et en toute sécurité. La carte assure un acheminement propre des signaux et prend en charge les téléchargements de firmware fiables ainsi que la communication via le moniteur série. Idéal pour les développeurs qui réalisent des solutions IoT compactes basées sur l'ESP8266. Le domaine d'application va du prototypage rapide avec l'IDE Arduino ou PlatformIO jusqu'au développement en série de composants domotiques. Guide rapide carte adaptateur ESP-PROG ESP32 Préparation Avant la première utilisation, installez le pilote CH340 USB-vers-série-TTL sur votre ordinateur. Connectez l'ESP-PROG à l'ordinateur et vérifiez dans le Gestionnaire de périphériques le port COM attribué. Mode de téléchargement automatique Le circuit de téléchargement automatique est déjà intégré sur la carte adaptateur. Lancez le logiciel de programmation ou de téléchargement souhaité. Sélectionnez le port COM précédemment identifié. Cliquez sur Télécharger / Flash pour transférer automatiquement le programme. Une fois le téléchargement terminé, le programme démarre automatiquement. Mode de téléchargement manuel Appuyez et maintenez le bouton IO0 sur la carte adaptateur. Ce bouton correspond à la broche IO0 du module ESP. Tout en maintenant le bouton IO0 enfoncé, cliquez sur Télécharger / Flash dans le logiciel. Attendez que le téléchargement du programme soit terminé. Relâchez ensuite le bouton IO0. Appuyez sur le bouton EN-Reset pour démarrer le programme. Remarques Le bouton EN sert de fonction de réinitialisation. Le mode de téléchargement manuel n'est nécessaire que si le téléchargement automatique n'est pas utilisé. Assurez-vous que la configuration correcte de la carte et du port est sélectionnée dans le logiciel. Détails Pilote USB : CH340 Puces prises en charge : ESP8266 (toutes les variantes comme ESP-01, 07, 12E, 12F) Fonctions : Programmation UART & moniteur série Interface : Débogueur ESP-PROG Brochage : Connexions ESP standardisées Connecteurs : En-tête de programmation (TX/RX/GND/VCC/GPIO0/RST) Domaine d'application : Développement embarqué, débogage, prototypage Contenu de la livraison 1 x carte adaptateur ESP-PROG
Actuellement non disponible
