| Nombre | Prix unitaire | Prix de base |
|---|---|---|
| Jusqu'à 4 |
2,95 €
|
0,98 € / 1 Stück |
| Jusqu'à 19 |
2,85 €
-3,39 %
|
0,95 € / 1 Stück |
| A partir de 20 |
2,75 €
-6,78 %
|
0,92 € / 1 Stück |
Disponible immédiatement

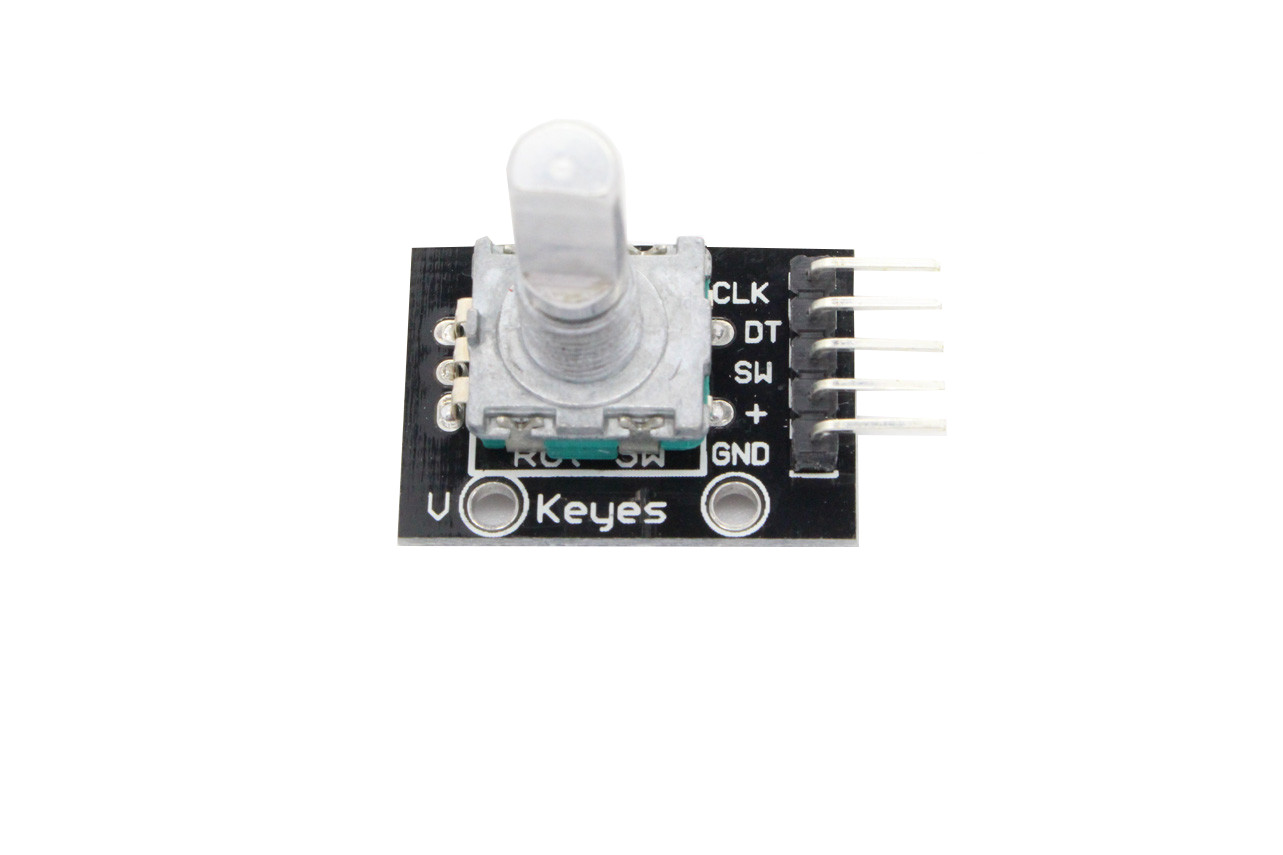

L'encodeur rotatif génère 20 impulsions par tour. La sortie DIR indique le sens de rotation. De plus, en appuyant, une impulsion supplémentaire peut être générée sur la broche SW. Parfait pour la navigation dans les menus, le réglage du volume, etc. Compatible avec Arduino, Raspberry Pi et bien d'autres.
Détails
- 20 impulsions par tour
- Tension d'alimentation : 5V
- Sorties : Clock (impulsions), Direction (sens de rotation), Switch
- Entrée d'alimentation
Contenu de la livraison
- 3 x encodeur rotatif, monté
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Fichiers
S'inscrire
3 Évaluations
20 avril 2020 12:14
Fonctionne parfaitement
...
Texte original
Funktioniert einwandfrei
...
16 juin 2019 12:56
Fait ce qu'il doit faire
Le codeur rotatif fonctionne parfaitement. L'axe est en aluminium et peut être facilement raccourci. Un peu gênante est la carte relativement grande sur laquelle se trouvent les minuscules résistances CMS de pull-up.
Texte original
Macht was es soll
Der Drehencoder funktioniert prima. Die Achse ist aus Aluminium und kann leicht gekürzt werden. Wein wenig hinderlich ist die relativ große Platine auf der die winzigen SMD Pullup Widerstände sitzen.
4 juin 2019 12:51

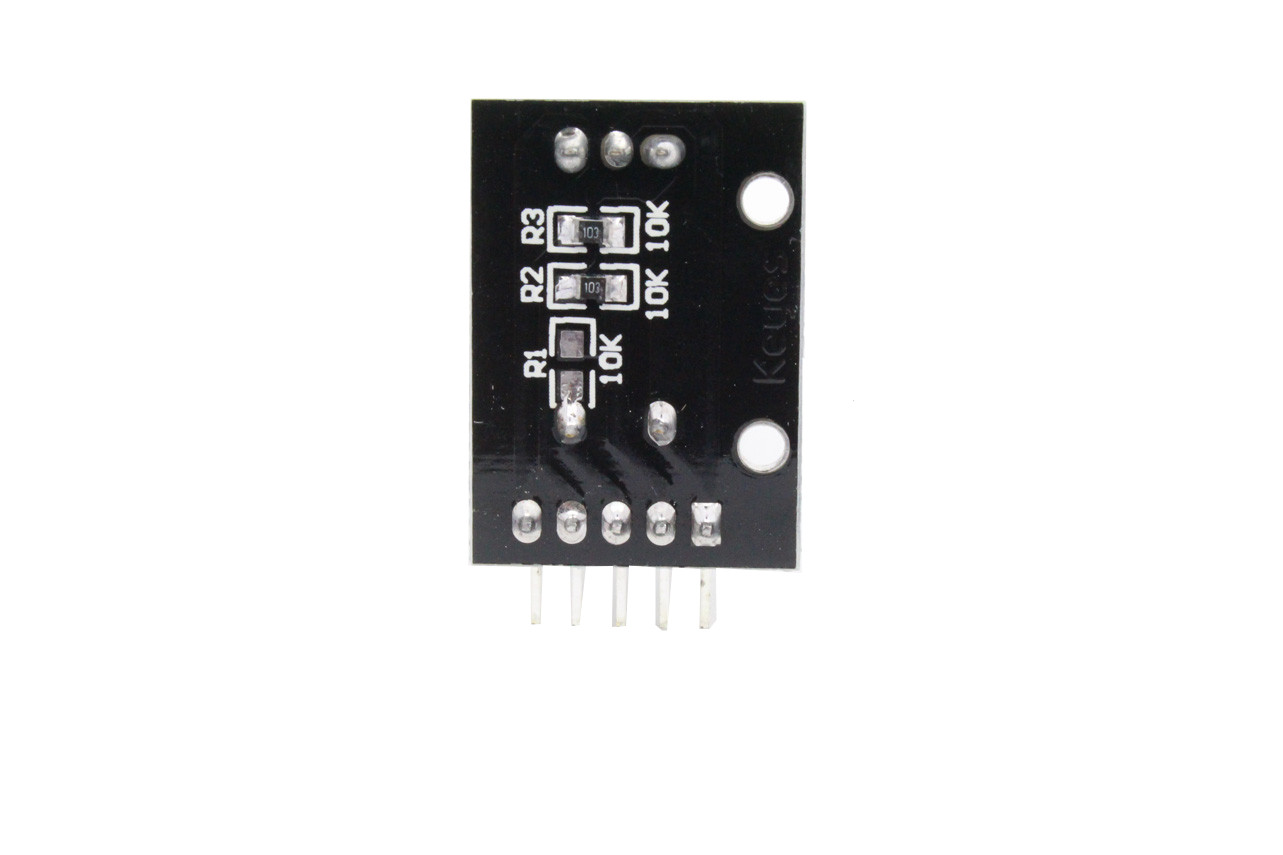

3x résistances de pull-up 10k supplémentaires incluses
Le codeur rotatif dispose de trois résistances de pull-up supplémentaires sur la carte, une pour chaque contact - une solution judicieuse pour renforcer ou remplacer les résistances de pull-up internes de la plupart des CPU, souvent supérieures à 50 kOhm. Malheureusement, il faut alors aussi poser un fil supplémentaire (+5V ou VCC), sauf si l'on renonce à ces pull-ups et que l'on ne pose que les 3 contacts de commutation + GND. Dans ce cas, il faut absolument activer les pull-ups internes des entrées CPU choisies, sinon aucun signal 1/0 ne peut être généré.
Texte original
3x 10k Pull-Up Widerstände zusätzlich vorhanden
Der Drehencoder hat drei zusätzliche Pull-Up Widerstände auf der Platine, einen für jeden Kontakt - sinnvoll, um die internen Pull-Up Widerstände der meisten CPUs mit oftmals über 50kOhm zu verstärken oder zu ersetzen. Leider muss dann dafür auch eine Leitung mehr verlegt werden (+5V bzw. VCC), es sei denn, man verzichtet auf diese PullUps und verlegt nur die 3 Schaltkontakte + GND. Dann müssen allerdings auf jeden Fall die internen Pull-Up's der gewählten CPU-Eingänge aktiviert werden, ansonsten kann kein 1/0-Signal erzeugt werden.
