| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
6,99 €
|
| Jusqu'à 19 |
6,69 €
-4,29 %
|
| A partir de 20 |
6,39 €
-8,58 %
|
Disponible immédiatement

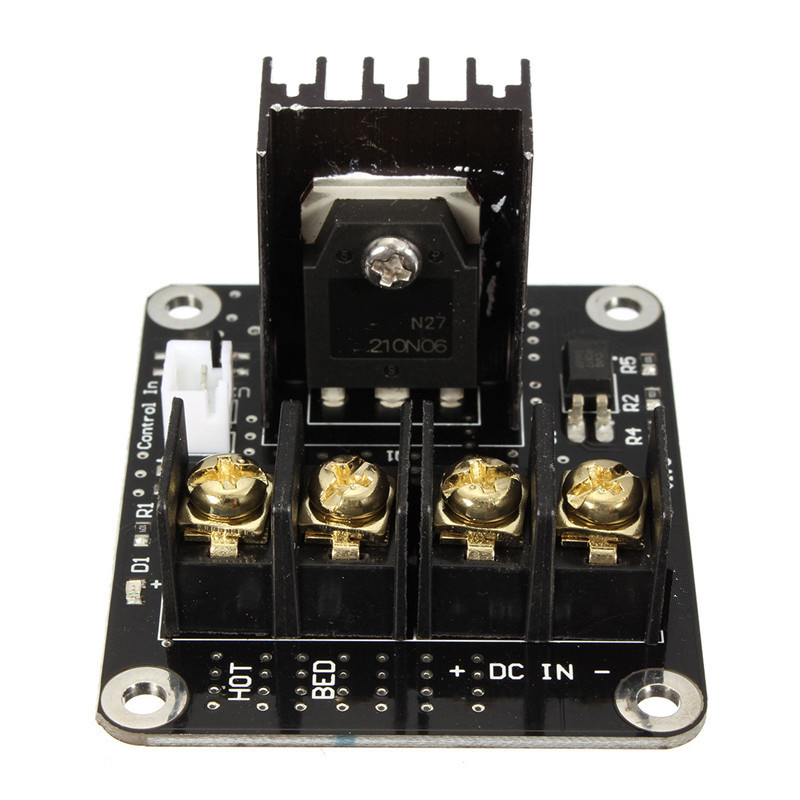

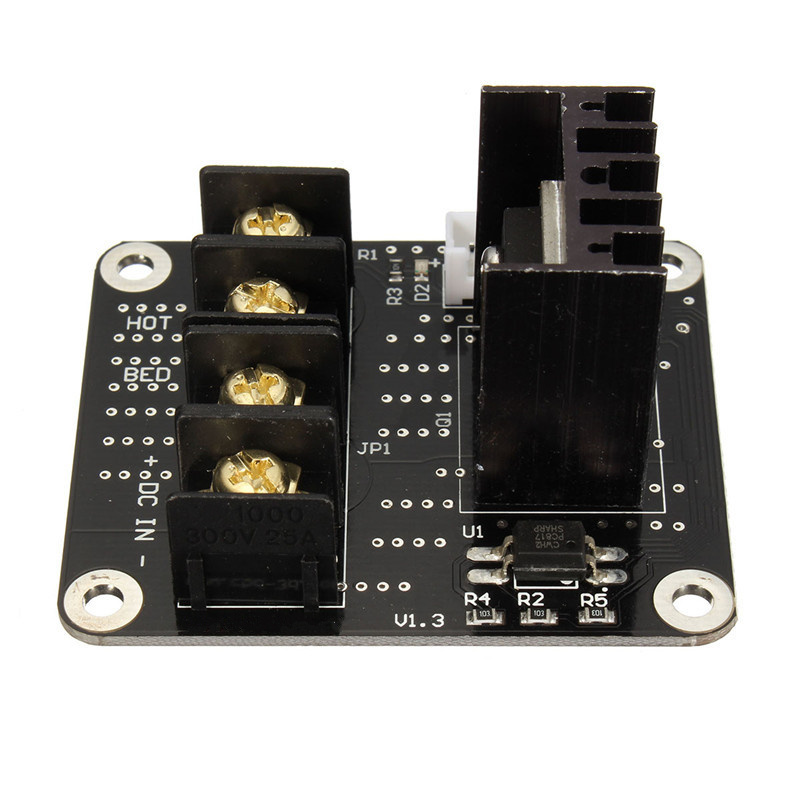

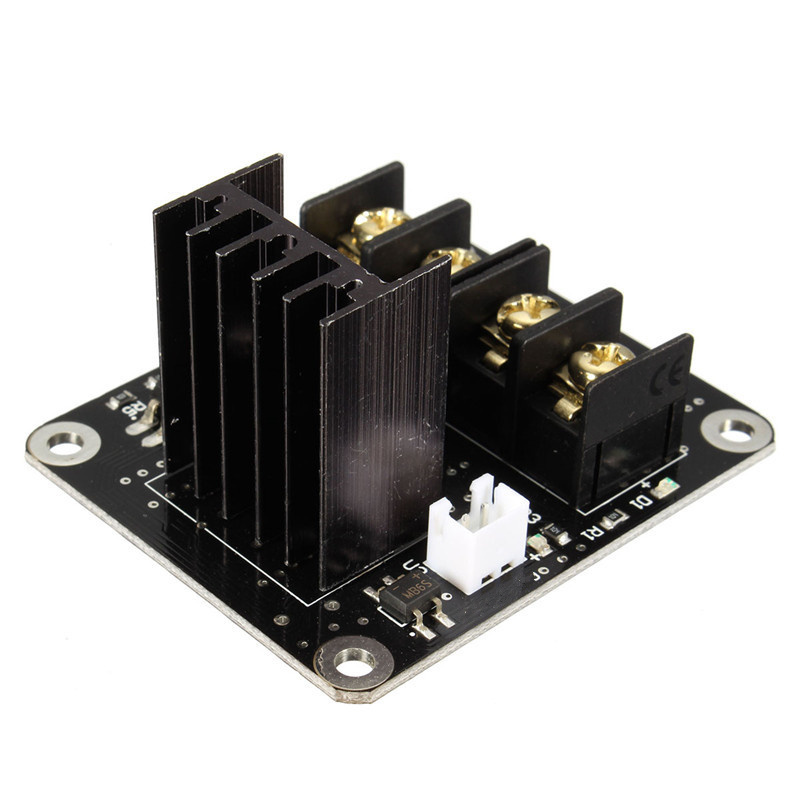

Ce module MOSFET sert à réguler le courant du plateau chauffant. Il protège la carte mère contre les courants élevés et est particulièrement avantageux pour les grands plateaux chauffants. Un autre avantage est la possibilité de connecter une deuxième alimentation dédiée uniquement au plateau chauffant.
Le module est basé sur le MOSFET haute puissance HA210O6 et convient pour une utilisation jusqu'à 25A sous 12-24V (sans refroidissement actif). Avec un refroidissement actif, le courant maximal atteint 210A !
Le module est compatible avec le signal de sortie de la plupart des cartes mères d'imprimantes 3D, comme par exemple RAMPS 1.4, Melzi et les cartes MKS.
Remarque : Le réglage PID reste possible avec ce module.
Détails
- MOSFET : HA210O6
- Tension : 12-24V
- Courant maximal : 25A
- Courant maximal avec refroidissement actif : 210A
- Dimensions : 60 * 50 mm
- Trous de montage : 3,2 mm pour vis M3
- Espacement des trous : 54 * 43 mm
Contenu de la livraison
- 1x Module MOSFET
- 1x Câble de connexion 2 broches
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
| Compatibilité modèle: | Universel |
|---|---|
| Diamètre du filament: | Universel |
| Matériau: | Universel |
| Type de produit: | imprimante 3D électronique |
S'inscrire
9 Évaluations
25 février 2024 22:38
Très bien
Fonctionne, tolérance de 3-4 degrés
Texte original
Sehr gut
Funktion gegeben, Toleranz 3-4 Grad
2 janvier 2024 11:50
Fonctionne parfaitement !
...
Texte original
Funktioniert einwandfrei!
...
30 juillet 2022 18:42
Article bon, description malheureusement moins
La livraison est arrivée rapidement et bien communiquée, le produit est bon à l'exception d'un point de soudure du lit chauffant, mais celui-ci est facile à retravailler et, en cas de doute, ce n'est pas critique.
Il est dommage que la documentation soit insuffisante. Le MOSFET ne commute qu'à partir de >7V, il faudrait plus. Ainsi, la commande via Arduino, par exemple, n'est possible qu'avec des composants supplémentaires. Il serait utile que ce type d'information soit mentionné.
Texte original
Artikel gut, Beschreibung leider nicht so
Die Lieferung kam prompt und gut kommuniziert, das Produkt ist bis auf einen der Heatbed-Loetstellen gut, die ist aber einfach nachzuarbeiten, und im Zweifel auch ohne das unkritisch.
Schade ist die mangelnde Dokumentation. Der MOSFET steuert erst bei >7V durch, besser mehr. Damit ist die Ansteuerung zB mittels Arduinio nur mit weiteren Bauelementen moeglich. Es waere schon, wenn sowas vermerkt wird.
11 octobre 2021 14:40
Câble non terminé
Le câble devait être serti soi-même ; si l'on n'a pas les contacts nécessaires, il faut attendre, ce qui est une mauvaise surprise car le câble n'apparaît pas sur les photos du produit. Les vis des connecteurs sur le mosfet lui-même sont si serrées qu'elles risquent de se casser ou d'affaiblir les points de soudure avec la carte si on ne les maintient pas avec une pince.
J'ai acheté ce mosfet il y a des années pour une imprimante personnelle, mais je dois constater qu'il n'a malheureusement causé que des problèmes.
Texte original
Unfertiges Kabel
Das Kabel musste selbst gecrimpt werden, falls man keine Kontakte dafür hat muss man erstmal warten, unschöne Überraschung da das Kabel nicht auf den Produktfotos ist. Die Schrauben an den Verbindern am Mosfet selbst sind so fest angezogen dass diese Abbrechen bzw die Lötstellen mit der Platine schwächen sofern man sie nicht mit einer Zange festhält.
Ich habe diesen Mosfet vor Jahren für einen Eigenen Drucker gekauft, muss aber feststellen dass dieser leider nur Kummer bereitet.
4 juin 2020 18:24
MERCI !!
Je me joins à mes prédécesseurs, car mon radiateur noir est également rayé et un peu tordu, mais cela ne me dérange absolument pas, puisque j’ai de toute façon installé ce FET en interne et qu’il n’est pas visible. Ce qui m’intéresse davantage, c’est de savoir si ce FET apporte vraiment quelque chose, car pour l’utiliser, il faut toujours connecter l’entrée 11A à un Trigorilla (Anycubic Kossel Delta) et le courant passe finalement toujours par la carte. Quoi qu’il en soit, il ne coûte pas une fortune et il pourrait éventuellement servir de sorte de fusible. Malgré tout, 10 sur 10 !!
Texte original
DANKE !!
Ich schließe mich meinen Vorredner an, denn mein schwarzer Kühlkörper ist auch verkratzt und ein wenig verbogen, jedoch stört mich das absolut nicht, da ich diesen FET ohnehin intern verbaut habe und er nicht sichtbar ist. Viel interessanter finde ich die Frage, ob dieser FET denn nun wirklich etwas bringt, denn um ihn zu betreiben, muss man dennoch nach wie vor den 11A-Eingang an einem Trigorilla (Anycubic Kossel Delta) anklemmen und der Strom fliest schließlich trotzdem weiterhin übers Board. Na wie dem auch sei, er kostet ja kein Vermögen und eventuell fungiert er ja doch irgendwie als eine Art Sicherung. Trotzdem 10 von 10 !!
21 avril 2020 12:59
Performances au top, finition irrégulière
J'en ai commandé deux : l'un avait un radiateur argenté et la finition était impeccable, l'autre un dissipateur noir avec une finition bâclée. Cela concerne la qualité de la carte, celle des points de soudure et visiblement la manipulation lors de la fabrication, car le dissipateur noir est également légèrement tordu et rayé, contrairement à l'argenté. En termes de performances, je n'ai détecté aucune différence, mais je ne forcerais pas sur les bornes : 210 A me semblent utopiques pour elles. À cause de la fixation centrale, des câbles plus épais avec cosse ne passent pas (la limite est atteinte vers 6-7 mm²). Pour des plateaux chauffants standards avec quelques centaines de watts, les dissipateurs ne deviennent que légèrement tièdes après une charge prolongée. Pour le prix, c'est clairement un bon rapport qualité-prix.
Texte original
Leistung top, Verarbeitung schwankend
Ich habe 2 bestellt, einer hatte einen silbernen Kühler und die Verarbeitung ist top, der andere hat einen schwarzen Kühlkörper und die Verarbeitung ist schlampig, betrifft Platinenqualität, Qualität der Lötstellen und offensichtlich Handhabung bei Fertigung, denn der schwarze Kühlkörper ist auch leicht verbogen und verkratzt, der silberne nicht. In der Leistungsfähigkeit konnte ich keine Unterschiede feststellen, die Klemmen würde ich aber nicht überfordern, 210A klingen utopisch dafür. Es passen durch die mittige Verschraubung keine dickeren Kabel mit Aderendhülse durch (so bei 6-7mm^2 ist Schluss). Für 0815 Heatbeds mit ein paar 100W werden die Kühlkörper nur bei Dauerlast nach einer Weile ganz dezent wärmlich. Für das Geld aber die Sache definitiv wert.
3 septembre 2019 19:25
Remplit son rôle et fonctionne parfaitement !
Bon emballage, livraison rapide ! À recommander !
Texte original
Erfüllt seinen Zweck und funktioniert einwandfrei!
Gute Verpackung, schneller Versand! Empfehlenswert!
9 août 2019 01:38
Fonctionnent parfaitement
Fonctionnent parfaitement !
Texte original
Funktionieren einwandfrei
Funktionieren einwandfrei!
9 mai 2019 16:21
Article comme décrit, prix avantageux, avec plaisir à nouveau, merci !
Un soulagement très utile pour la carte de contrôle concernant le lit chauffant et l'extrudeur. Livraison très rapide, fonctionnement irréprochable.
Texte original
Artikel wie beschrieben, günstiger Preis, gerne wieder, Danke!
Eine sehr nützliche Entlastung des Steuerboards bezüglich des Heizbettes und des Extruders.
Sehr schnelle Lieferung, einwandfreie Funktion.
