| Nombre | Prix unitaire |
|---|---|
| Jusqu'à 4 |
4,69 €
|
| Jusqu'à 19 |
4,45 €
-5,12 %
|
| A partir de 20 |
4,29 €
-8,53 %
|
Disponible immédiatement

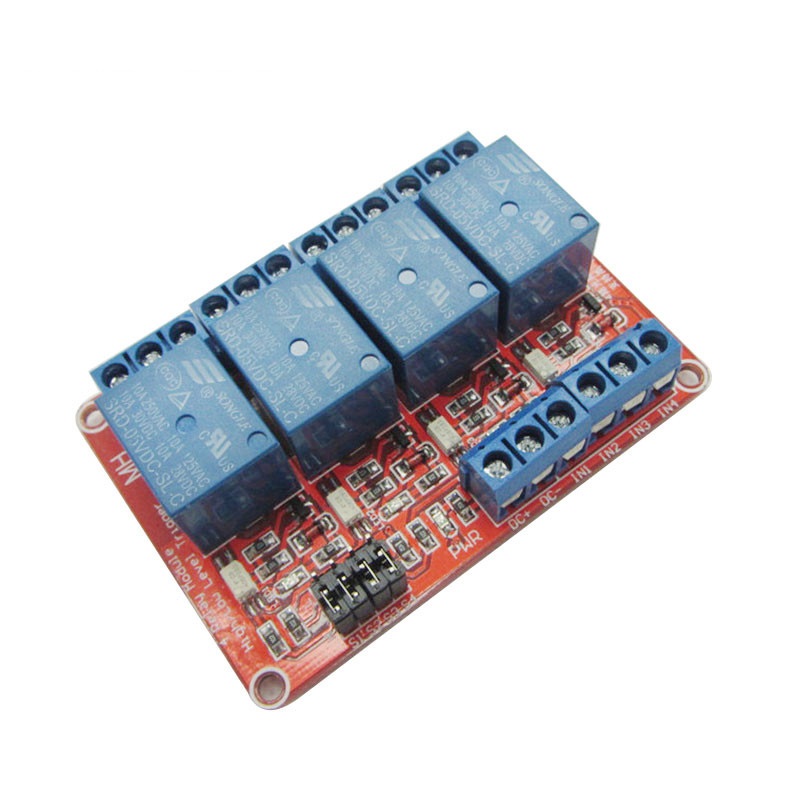

Module relais 4 canaux 5V pour Arduino, Raspberry Pi, etc., avec découplage par optocoupleur pour une meilleure immunité aux perturbations.
Les canaux individuels peuvent être commutés via des cavaliers sur déclencheur « High Level » ou « Low Level ». Les relais peuvent commuter des charges de CA 250V 10A et CC 30V 10A.
Vous pouvez également commander le module simplement via un microcontrôleur ou un Raspberry Pi pour activer divers appareils.
Connexion :
- DC + : alimentation positive
- DC- : alimentation négative
- IN1-IN4 : cavaliers pour régler les canaux individuels sur Low / High
- NO1-NO4 : bornes « Normalement Ouvert »
- COM1-COM4 : borne de masse (GND)
- NC1-NC4 : bornes « Normalement Fermé »
Détails
- Relais 4 canaux
- Tension de commutation : 5V
- Canaux réglables individuellement (High / Low)
- LEDs pour l'affichage de l'état
- Équipé de relais haute charge
- Puissance de commutation CA : max. 250V / 10A ; CC : max. 30V / 10A
- Peut être commandé directement par un microcontrôleur (Raspberry Pi, Arduino, 8051, AVR, PIC, DSP, ARM, MSP430, logique TTL)
- Dimensions : 73 mm x 50 mm x 18,5 mm
- 4 trous de montage : diamètre 3,1 mm, espacement 67 mm * 44,5 mm
Contenu de la livraison
- 1x Module relais 4 canaux 5V déclencheur High / Low Level réglable
Informations sur le fabricant: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Fichiers
S'inscrire
7 Évaluations
22 avril 2024 17:51
Encore rapide, sans problème, avec plaisir à nouveau
C'est amusant ??
Texte original
Wieder schnell, reibungslos , gerne wieder
macht spaß ??
27 février 2023 09:09
Livraison très rapide
...
Texte original
sehr schnelle Lieferung
...
15 juin 2022 14:20

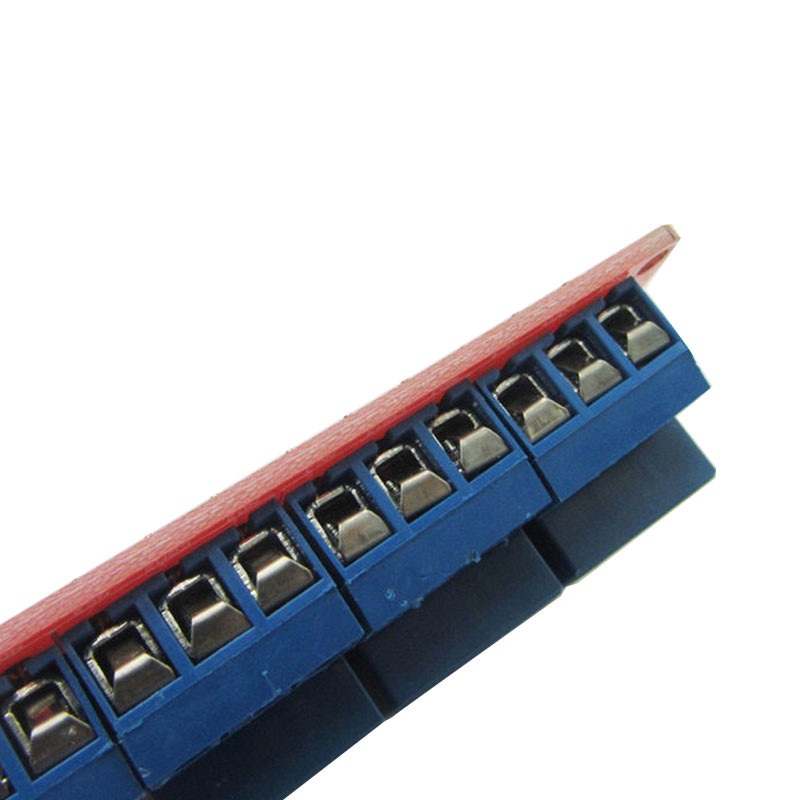

Bonne qualité, les bornes à vis sont un peu délicates à manipuler en raison de leur taille, mais sinon très bien.
Le module fonctionne très bien. Ce qui manque vraiment : un schéma électronique du circuit d'entrée. On peut seulement deviner qu'il s'agit d'un optocoupleur bidirectionnel avec une résistance série de 1 kΩ, commutée par un cavalier à la masse ou à +5 V. Et les bornes à vis sont un peu petites et délicates à manipuler, mais des bornes plus grandes augmenteraient aussi la taille globale du module.
Texte original
Gute Qualität, Klemmleisten von der Größe her etwas fummelig, aber sonst sehr gut.
Das Modul funktioniert sehr gut. Was eigentlich wirklich fehlt: Ein Schaltplan der Eingangsbeschaltung. Man kann nur erahnen, das es ein bidirektionaler Optokoppler mit einem 1kOhm Vorwiderstand ist, der per Jumper an Masse oder an +5V geschaltet wird. Und die Klemmleisten sind etwas fummelig klein, aber größere Klemmleisten würden das Modul auch insgesamt vergrößern.
